Bài test xác định độ khít lắp ghép (Fit Determination Test)

Vật này là một bản in 3D dùng để xác định khoảng hở lắp ghép (adjustment clearances) cho máy in 3D.

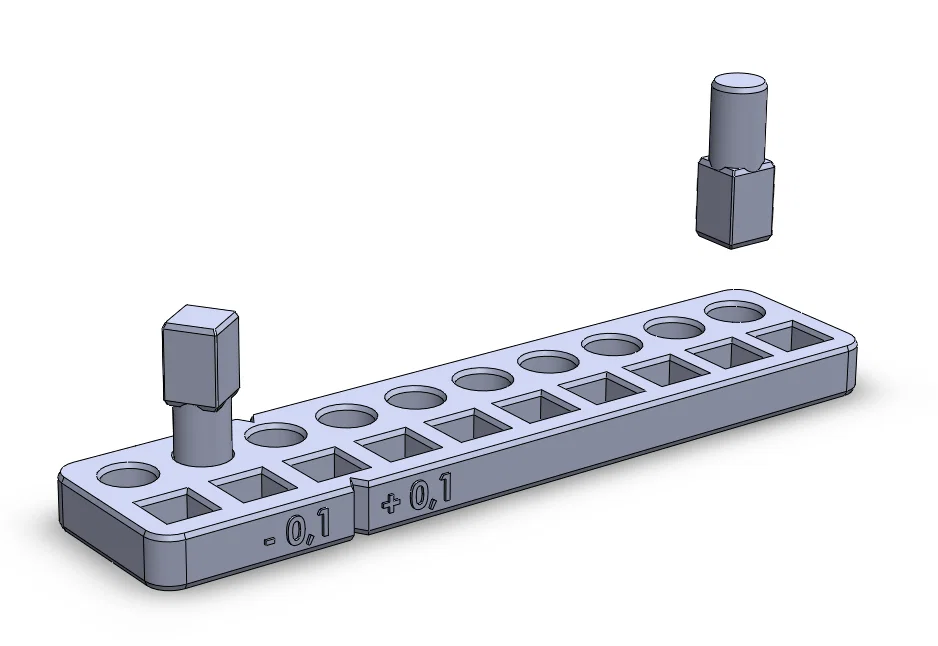

Bộ jig (gabarit) và test pin (pige) giúp bạn dự đoán khoảng hở cần thiết ngay từ bước dựng mẫu 3D, để dễ đạt kiểu lắp trượt (sliding fit) hoặc khít (tight fit).

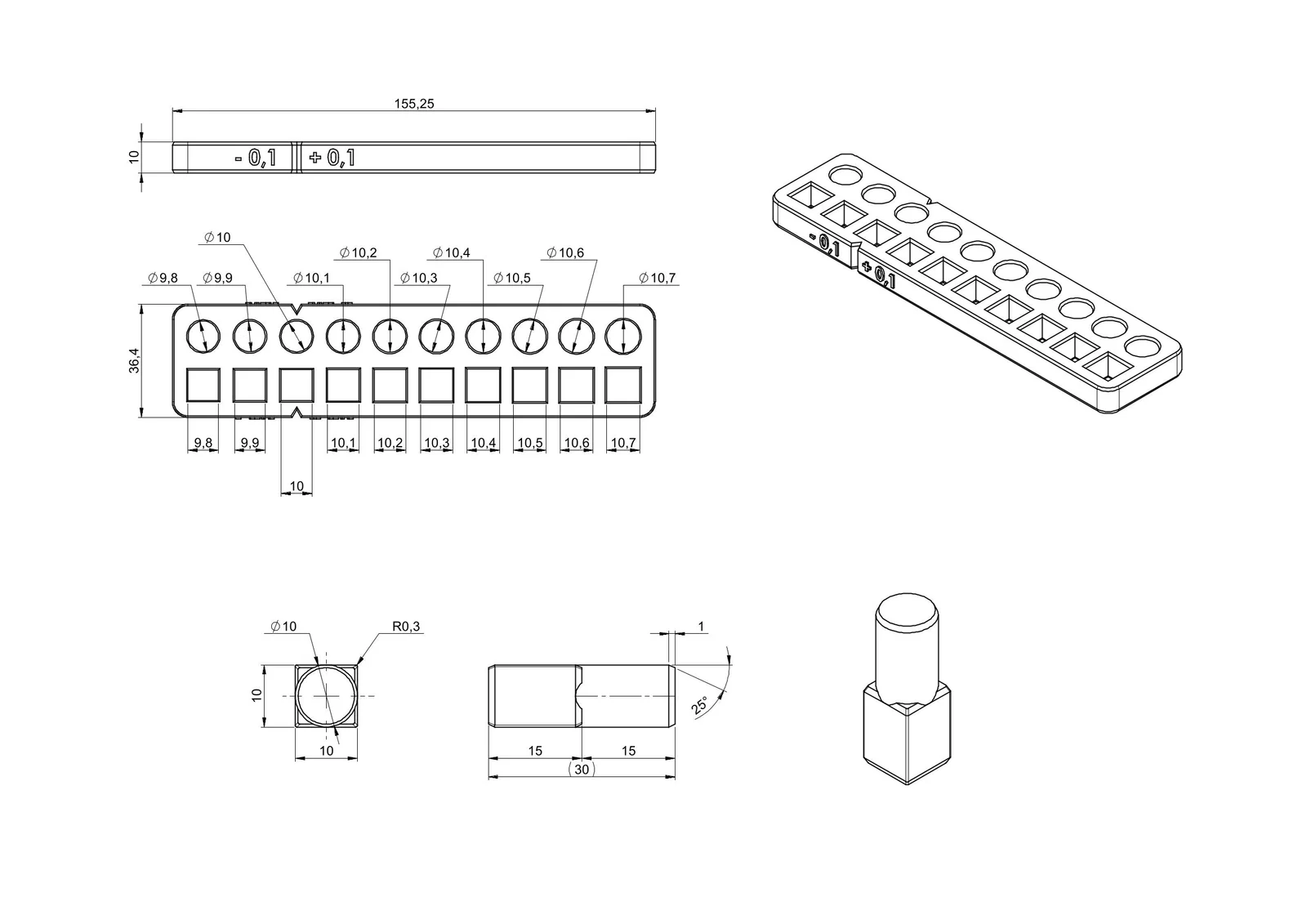

Jig và pin được thiết kế cho kích thước danh định 10 mm, với dải kiểm tra khoảng hở chức năng từ +0,7 đến -0,2 quanh kích thước danh định.

Bài test này phụ thuộc trực tiếp vào chất lượng in của mẫu, nên sẽ bị ảnh hưởng bởi các thông số sau:

• độ dày lớp (layer thickness);
• tốc độ in (printing speed);
• đường kính nozzle;
• vật liệu (co rút & giãn nở polymer).

--------------------------------------------------------------------

Vật này là một bản in 3D dùng để xác định khoảng hở lắp ghép (adjustment clearances) cho máy in 3D.
Bộ jig và test pin cho phép bạn dự đoán khoảng hở cần thiết ngay từ giai đoạn mô hình hoá 3D, để dễ đạt kiểu lắp trượt hoặc lắp khít.

Jig và pin được thiết kế cho kích thước danh định 10 mm, với dải kiểm tra khoảng hở chức năng từ +0.7 đến -0.2 quanh kích thước danh định.


Bài test này phụ thuộc vào chất lượng in của mẫu. Vì vậy, nó phụ thuộc vào các tham số sau


• độ dày lớp (layer thickness)
• tốc độ in (printing speed)
• đường kính nozzle;
• vật liệu (co rút & giãn nở polymer).
