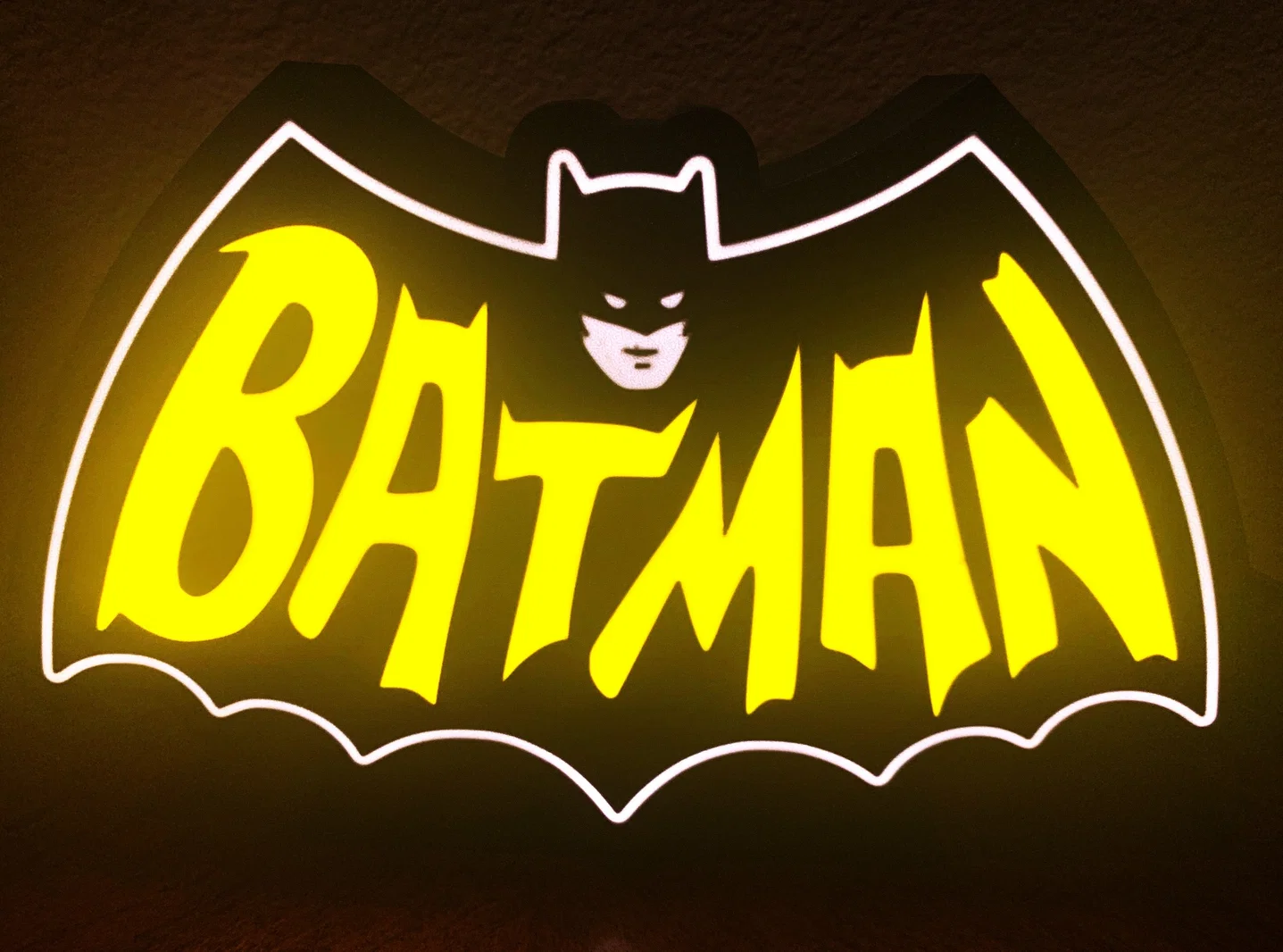

Hộp Đèn Batman (Batman Light Box)

Mô tả

Danh sách vật liệu sử dụng được liệt kê bên dưới.

Vật liệu

Filament

Vàng (eSUN PLA+) - https://www.amazon.com/gp/product/B07FQHP78J

Trắng (eSUN PLA+) - https://www.amazon.com/gp/product/B0BN4W6P6Q

Đen (Bambu Labs) – Basic PLA Black

Đèn LED dạng strip

COB LED Strip Light (5V) - https://www.amazon.com/gp/product/B08X1QMRKK

Đầu nguồn USB-C sang dây tuốt (stripped leads)

Type-C Female Chassis Connector - https://www.amazon.com/gp/product/B0C7CPYL79

Cáp nối dài USB Type C 5V 6.6FT có công tắc

USB C Extension Power Cable - https://www.amazon.com/dp/B0CQ41BRS1

Củ sạc tường USB 5V 2A

USB Wall Charger - https://www.amazon.com/dp/B07DCR29GN

Lắp ráp

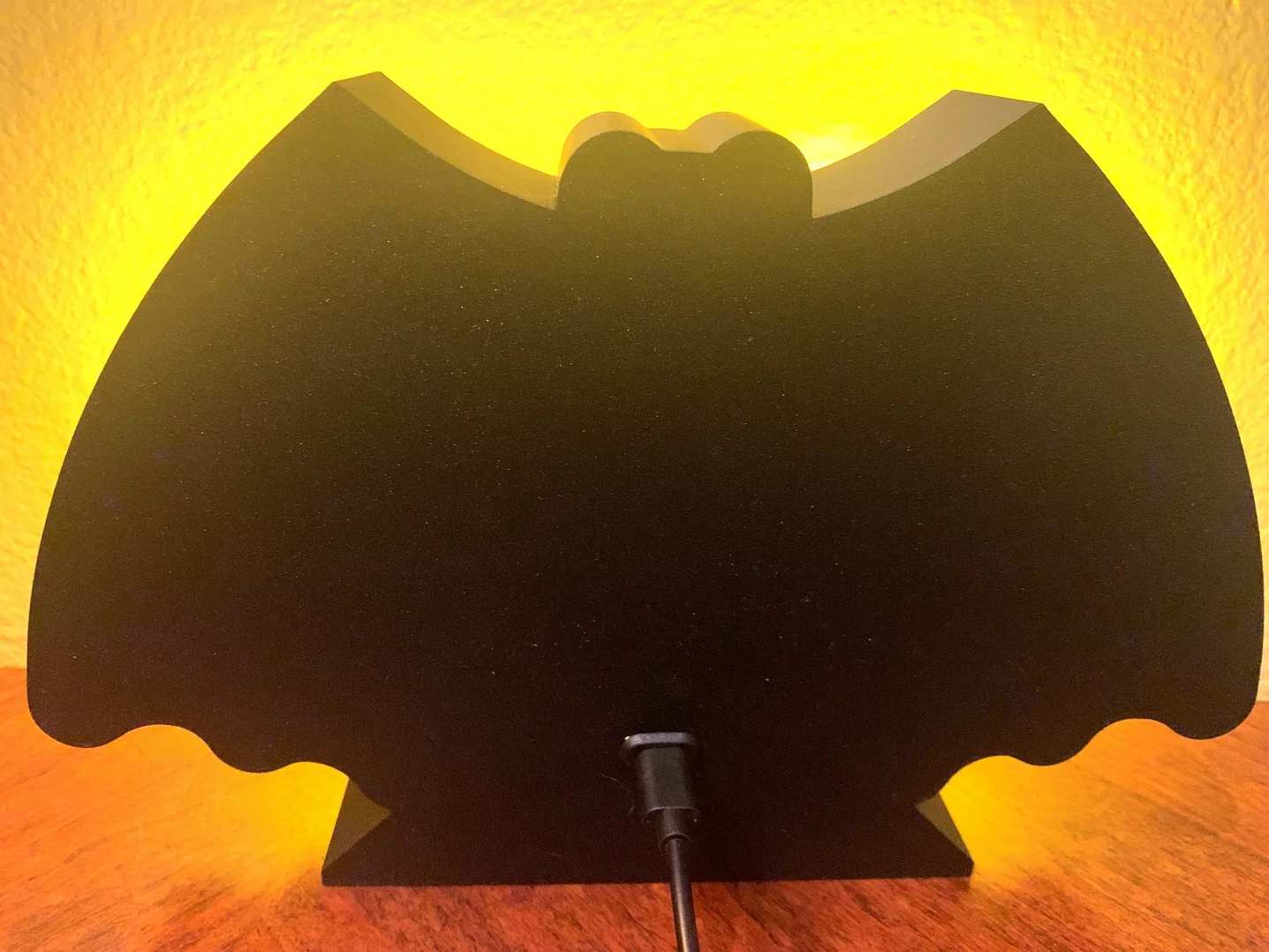

• Gắn đầu nối USB-C dạng chassis vào mặt sau của light box.

• Cắt dây dimmer của LED Strip Light và chừa lại khoảng 5 inch dây trắng còn dính với COB LEDs.
• Tuốt bỏ vài inch lớp vỏ cách điện màu trắng để lộ dây đỏ và dây đen bên trong.
• Luồn ống co nhiệt (heat shrink) vào dây đỏ và dây đen của đầu nối USB-C chassis.
• Hàn dây của đầu USB-C chassis (đỏ và đen) với dây của COB LED (đỏ và đen) đi ra từ lớp vỏ trắng.
• Kéo ống co nhiệt che phần mối hàn vừa lộ ra rồi dùng nhiệt để làm co ống.
• Dán COB LEDs thấp xuống khoảng 1 inch tính từ mép trên của lỗ hở phía sau, rồi đi dây vòng quanh phần lòng trong mặt sau và cố định LEDs bằng lớp keo dán sẵn trên COB LEDs.
• Dán băng keo HVAC phản quang vào mặt trong phía sau của light box.

• Dùng keo Scigrip 16 bôi lên mép trên của phần lưng (back) của light box.

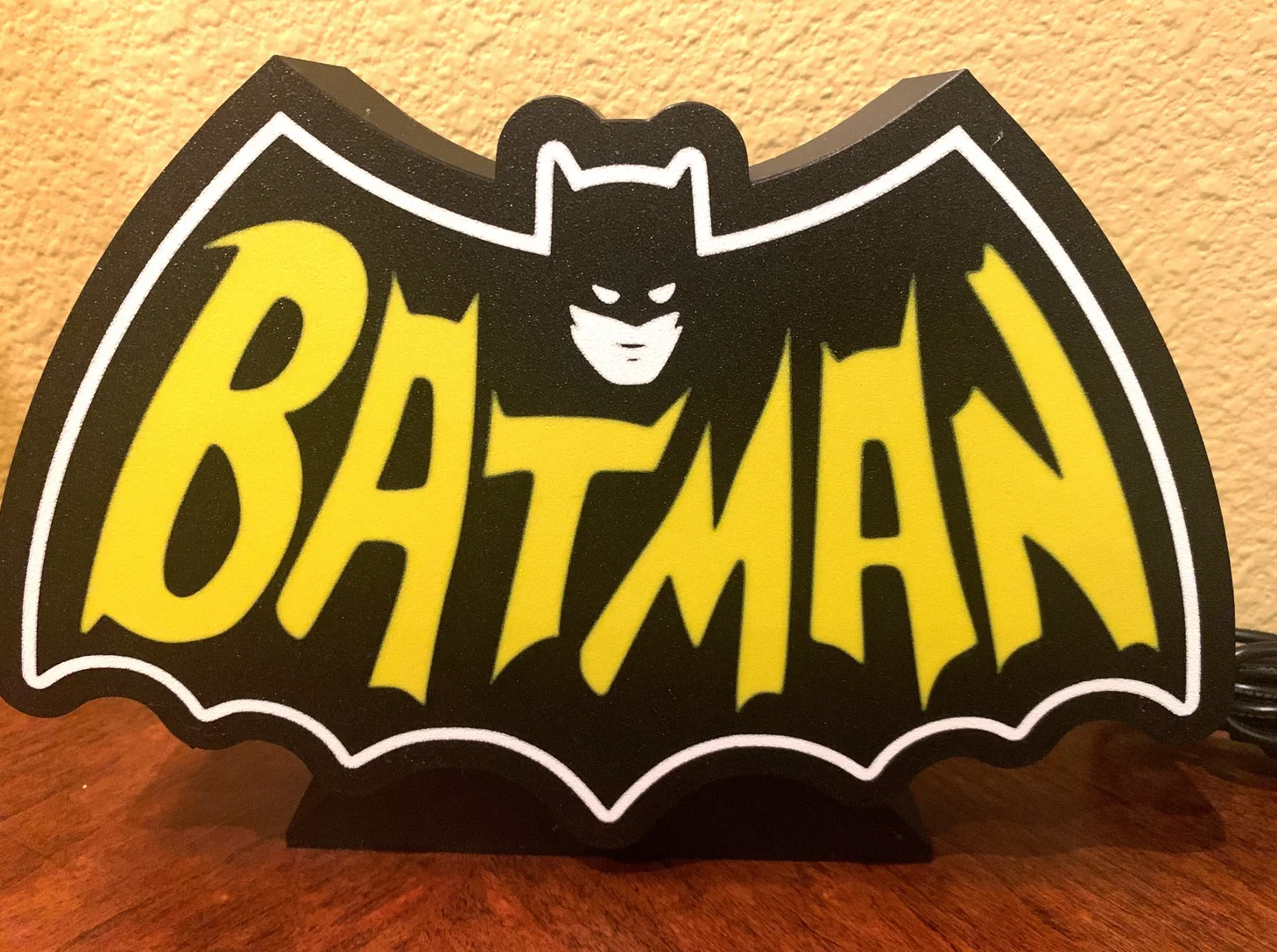

• Gắn phần thấu kính (lens) Batman phía trước vào phần lưng của lightbox.
