Jig đóng tàu mô hình dùng bu-lông chuẩn 1/4 inch

Mình thấy có rất nhiều loại jig đóng tàu mô hình để giữ phần thân tàu (hull) trong lúc bạn làm hoặc sơn. Nhiều loại làm bằng gỗ cắt laser, một số thì 3D printed. Đa phần, tính cả phí ship thì cũng hơi mắc. Làm việc với một anh em mê đóng tàu, mình phát triển một phiên bản có thể in dễ dàng tại nhà. Ngoại trừ một số ốc/bu-lông đầu lục giác chuẩn 1/4 inch, toàn bộ phần còn lại đều là 3D printed. Mình chọn hệ inch (Imperial) cho phần fastener vì ở Mỹ rất phổ biến (gần như tiệm hardware nào hay “big box” store cũng có bán). Mình cũng có một phiên bản dùng bu-lông M5, nhưng chưa hoàn thiện.

Printing Notes:

Tất cả các bản test print của mình dùng nozzle 0.4mm, in 4 walls với layer height 0.2mm. Infill để 20% adaptive cubic. Bạn chỉnh lại tùy nhu cầu tốc độ/độ cứng.

Các file STL đã được đặt đúng hướng in để không cần support. Riêng các chi tiết kẹp/đỡ mô hình (phần giữ model) có thể in theo hướng khác để tăng độ bền, nhưng sẽ cần support.

Hardware:

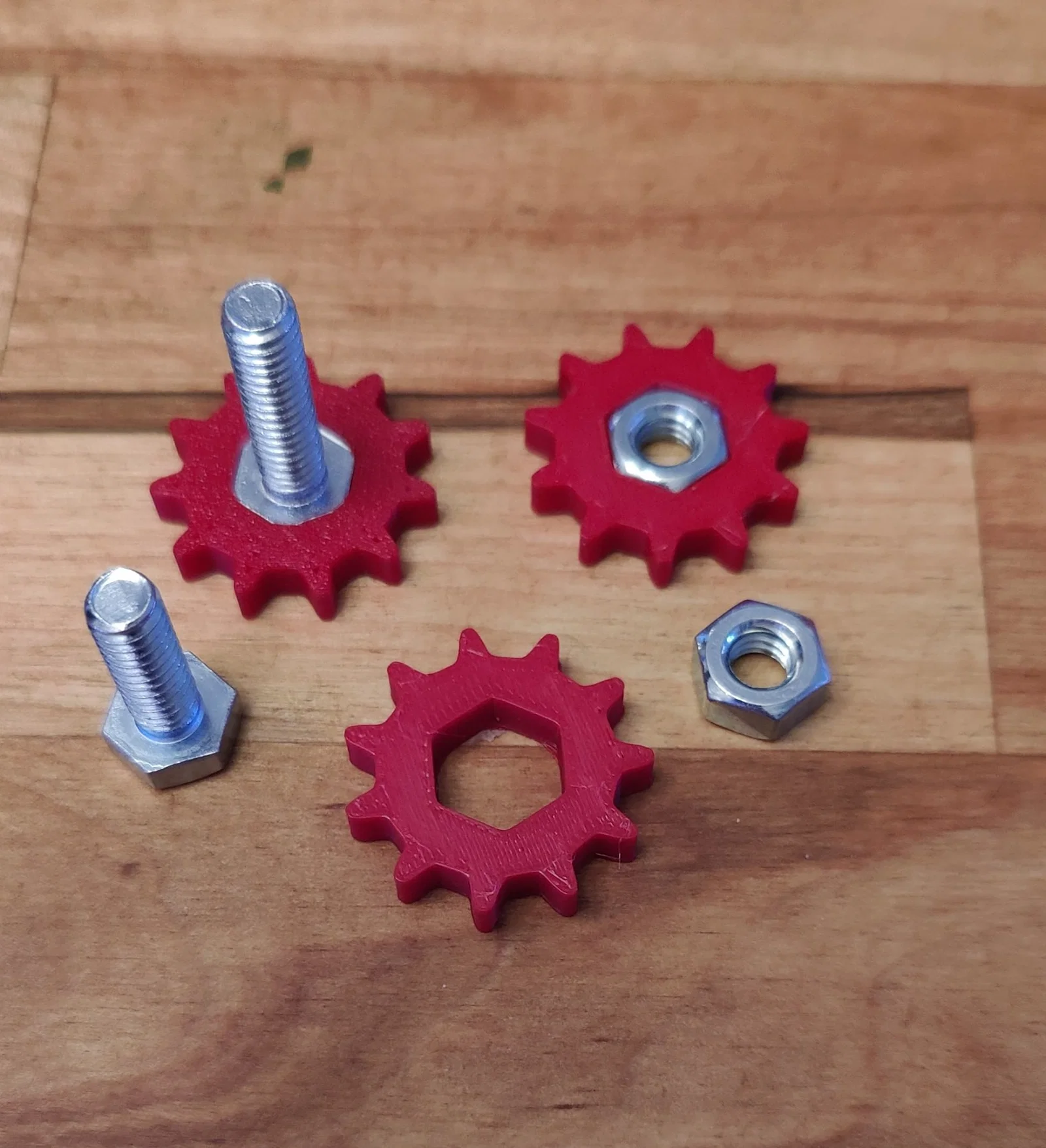

Các phần không in cần có: 8 cái trở lên ốc/bu-lông đầu lục giác 1/4 inch dài 3/4 inch, https://www.mcmaster.com/92865A540

và 8 cái trở lên đai ốc (nuts). https://www.mcmaster.com/95462A029

Assembly:

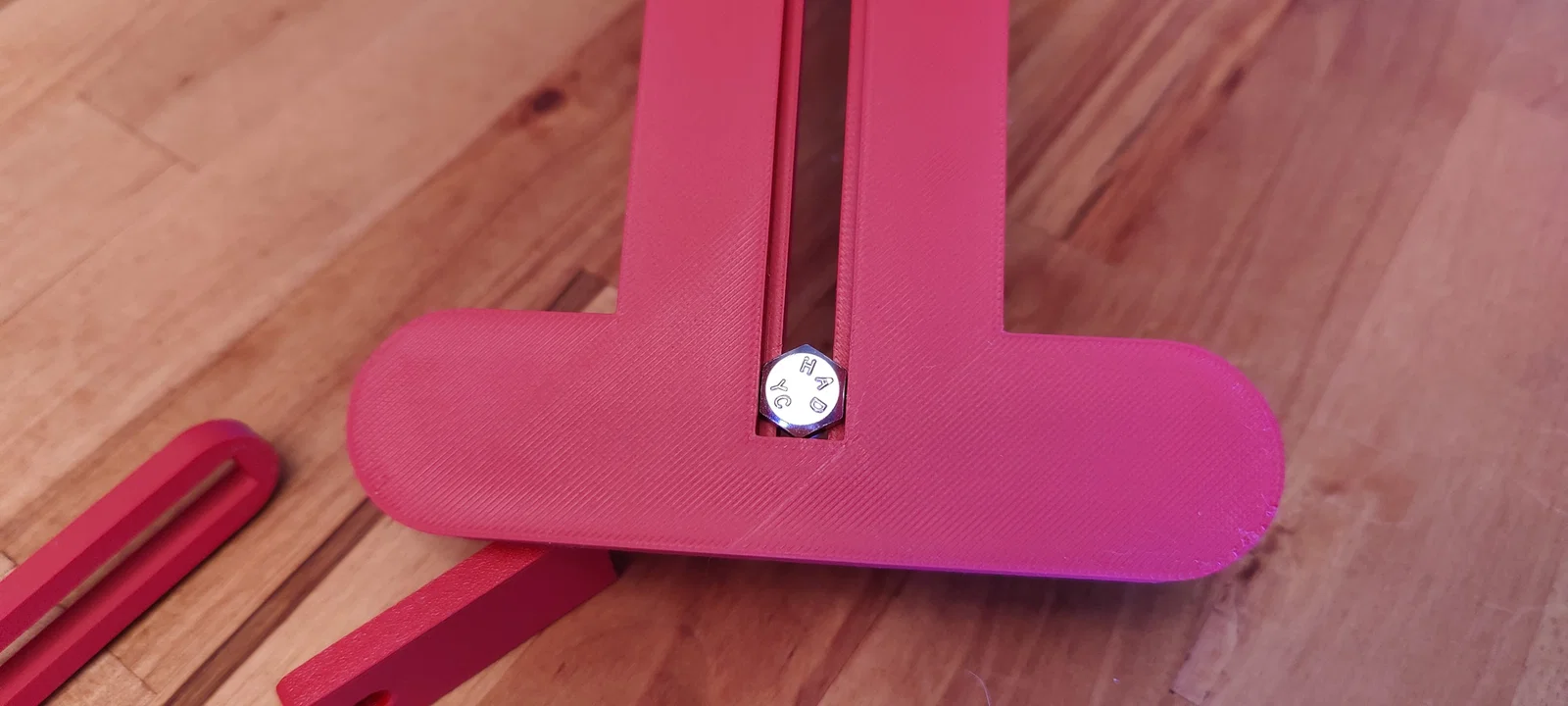

Phần base “dài” gồm 2 mảnh nên ép khít (friction fit) với nhau bằng các khớp dovetail. Mình để trên mặt bàn phẳng và dùng búa nylon gõ nhẹ để ráp vào.

Phần base “ngắn” thì không cần lắp ráp gì.

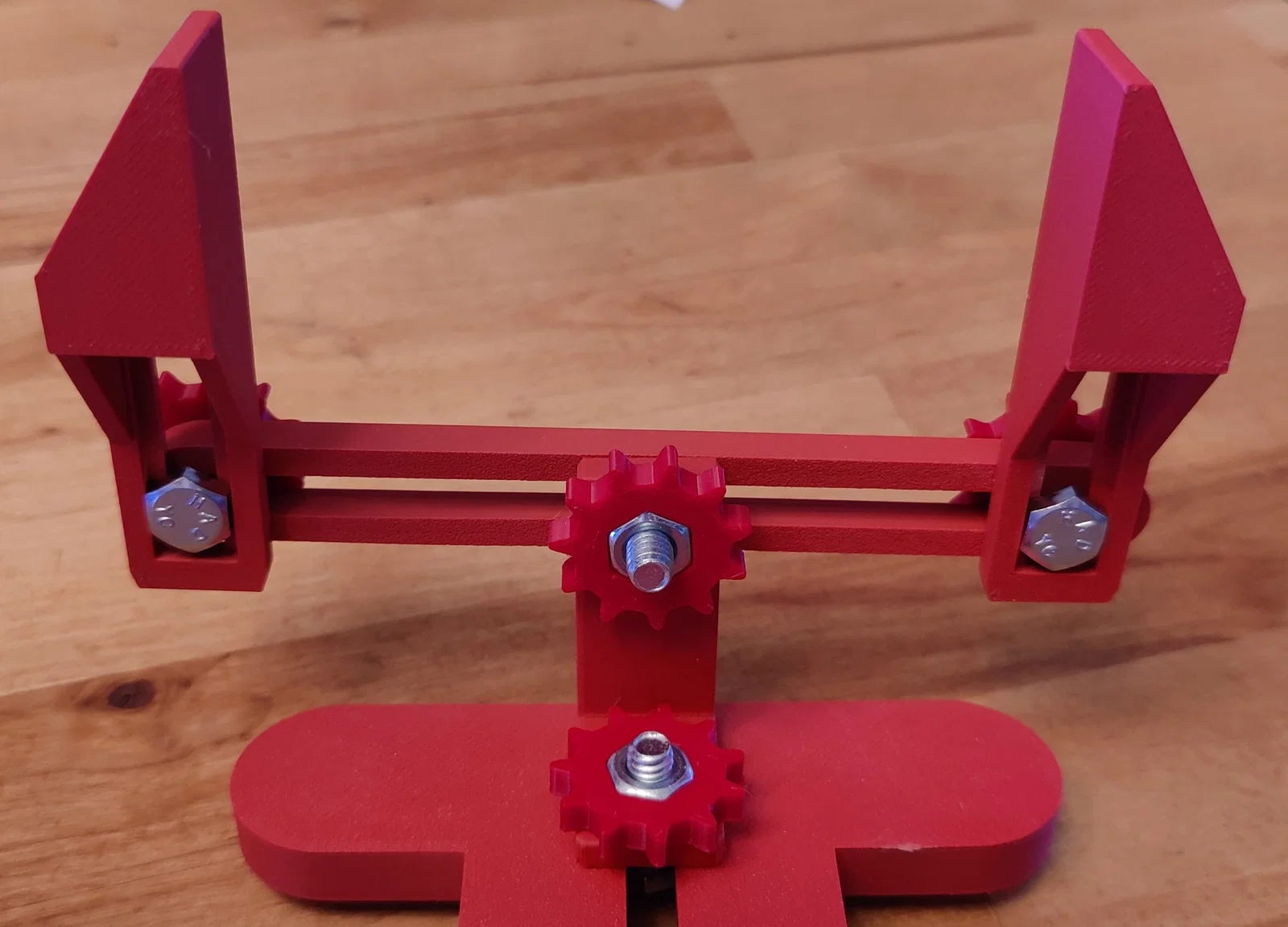

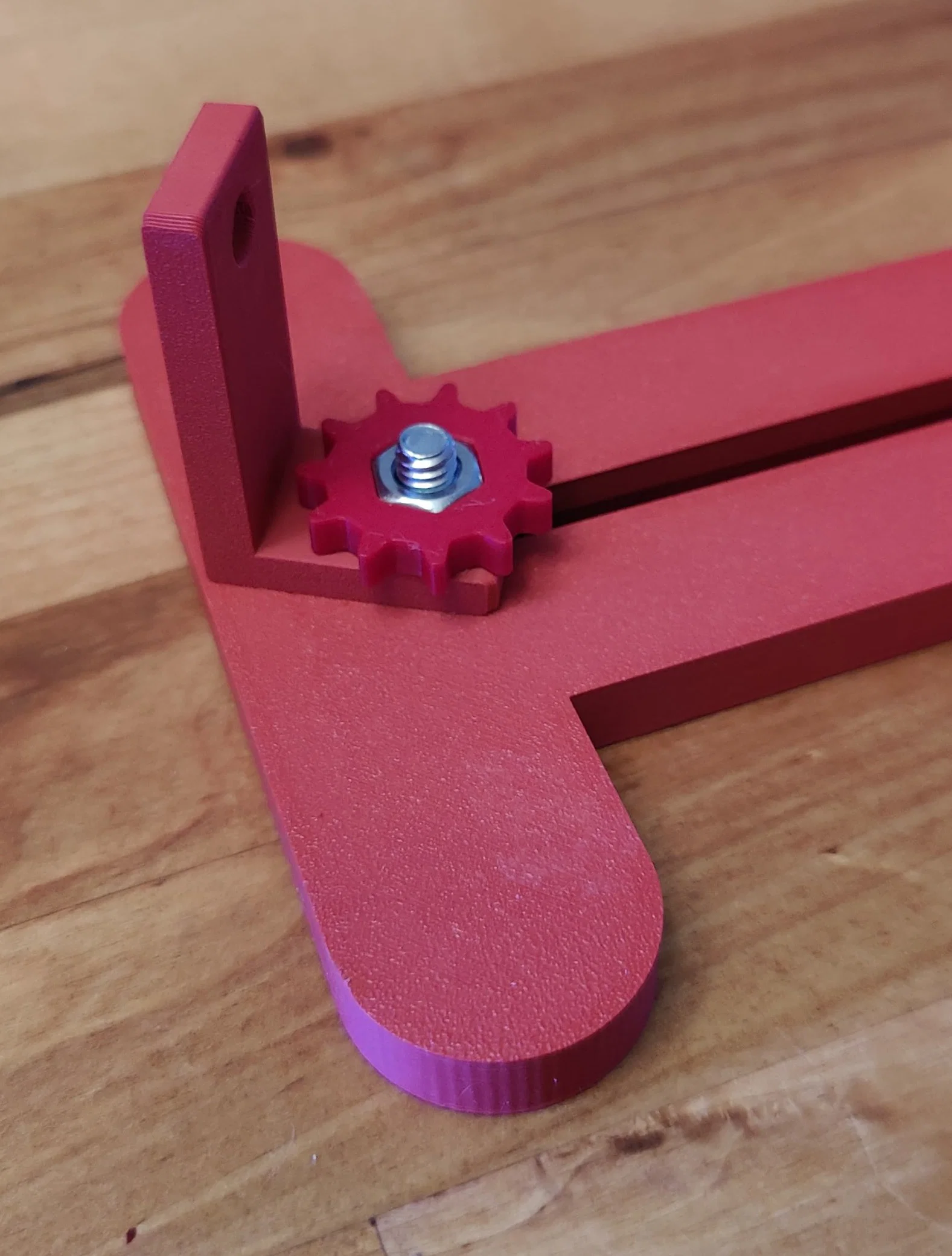

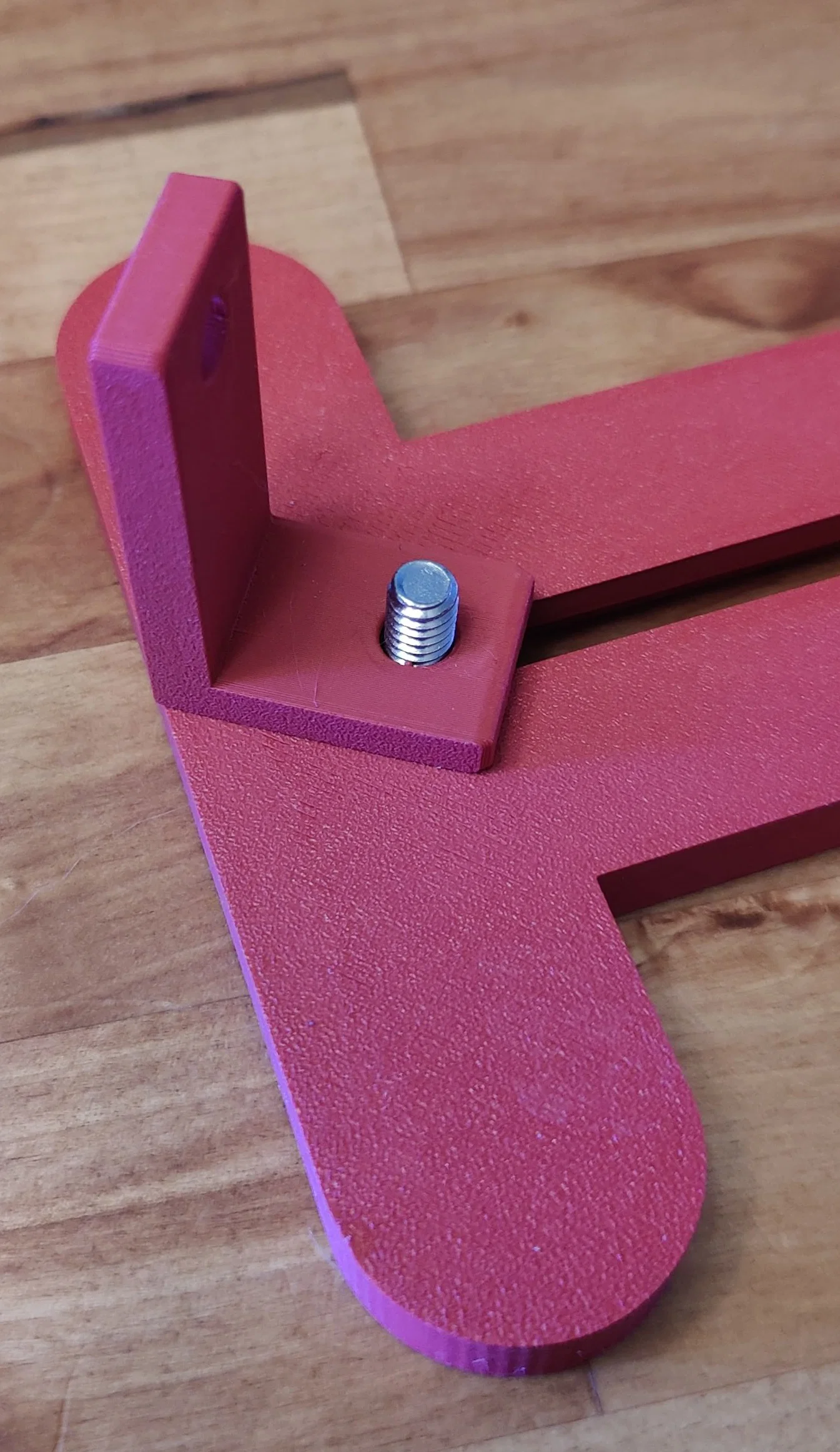

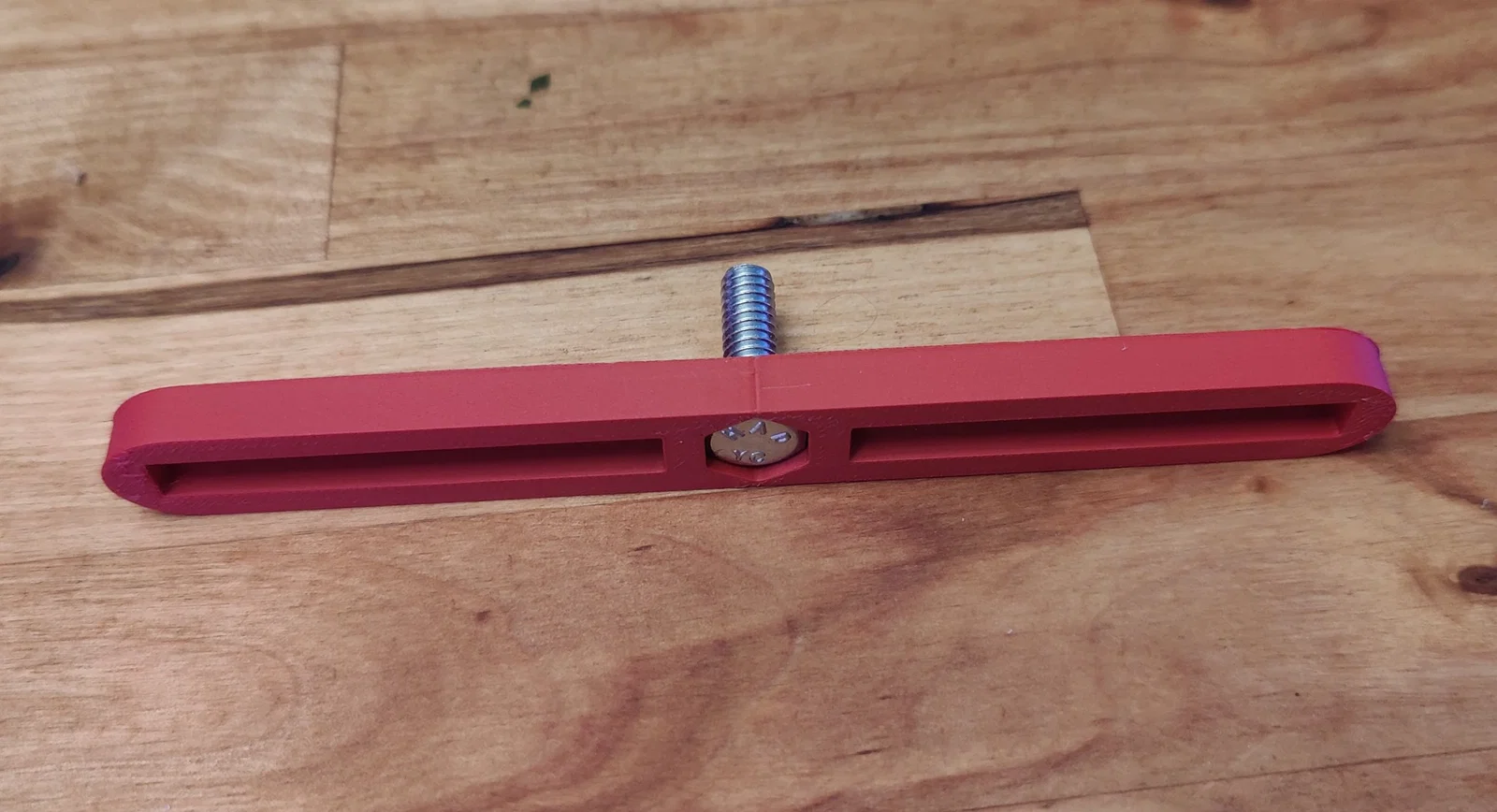

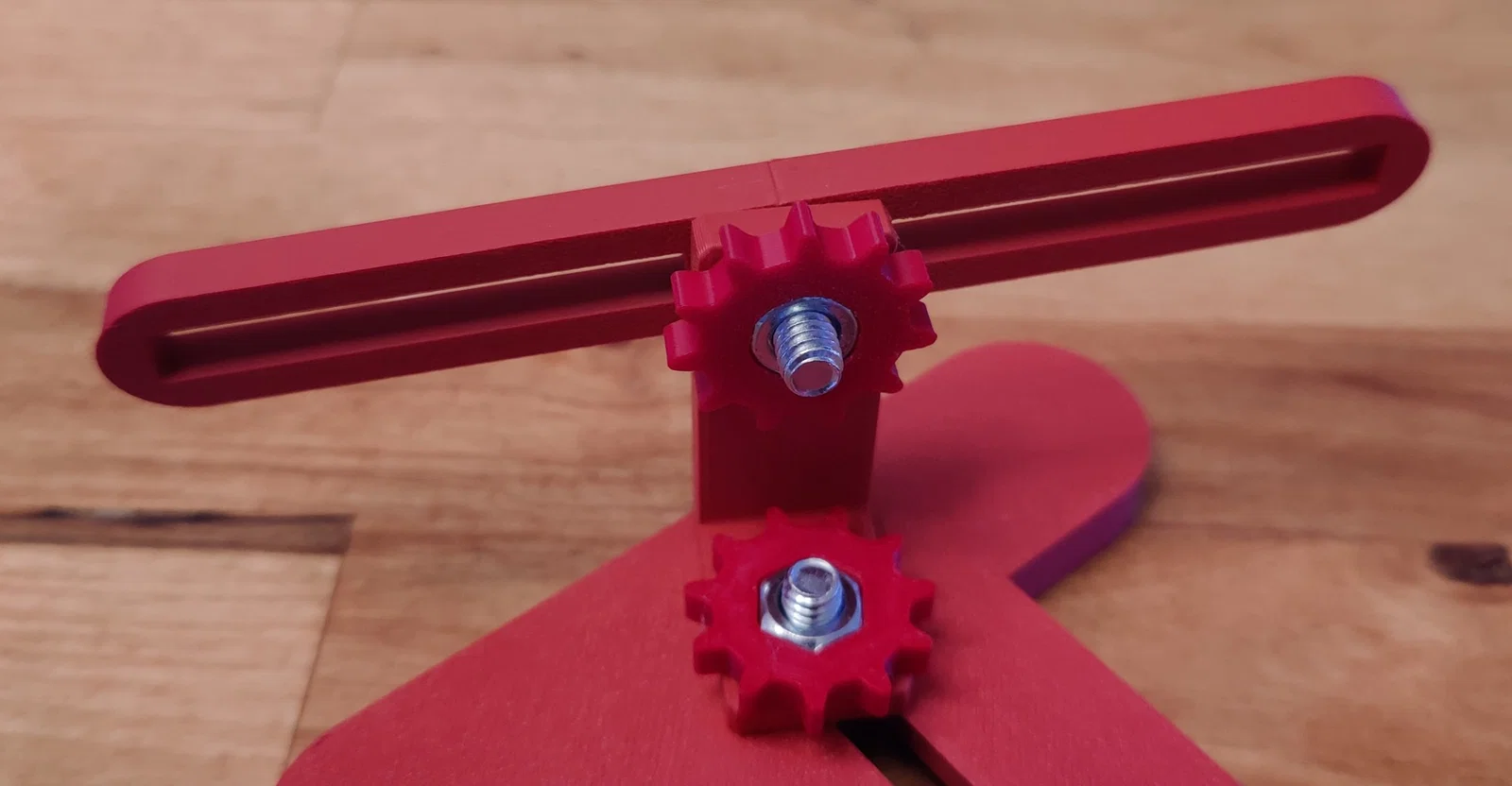

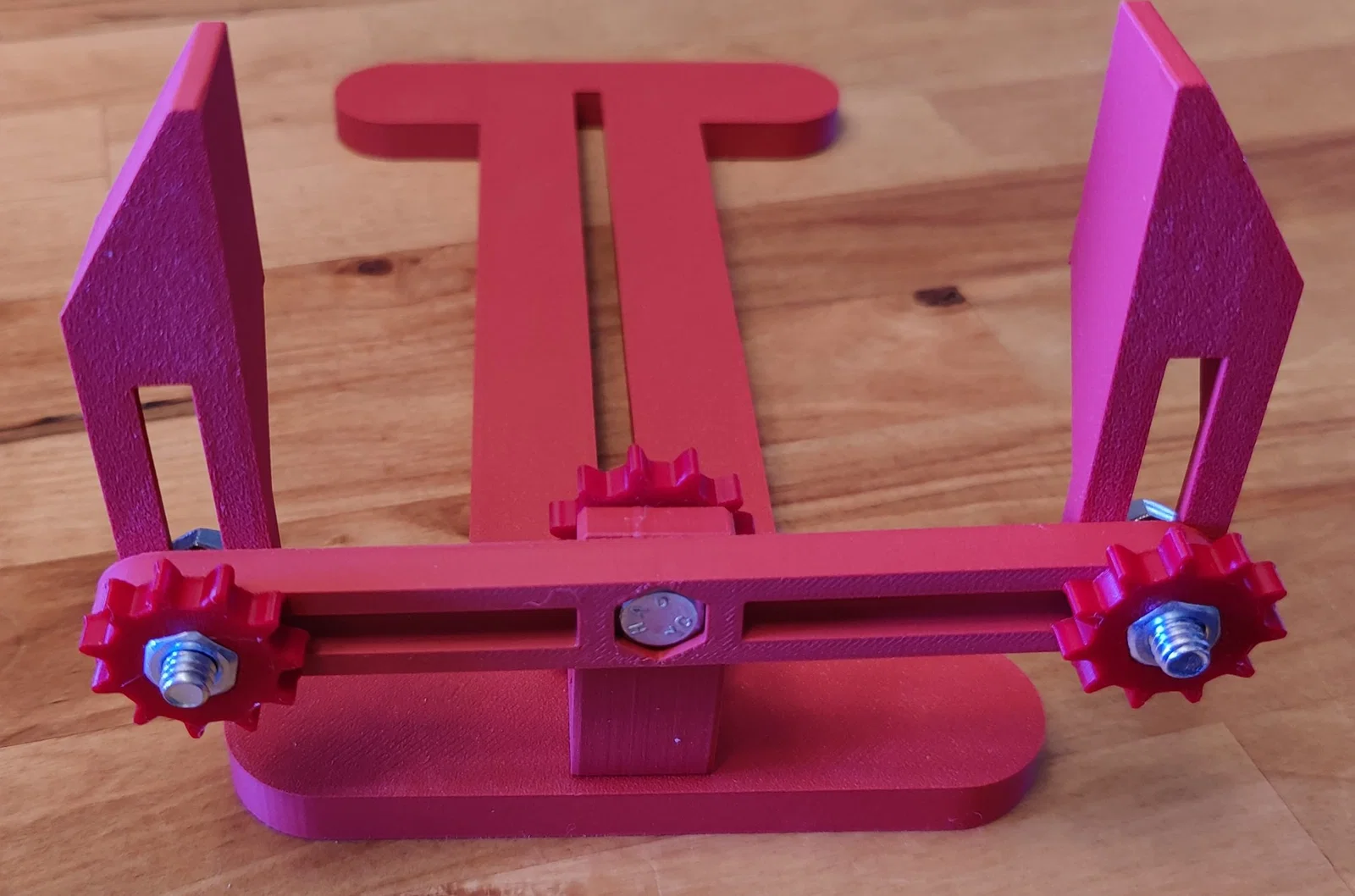

Cả hai loại base đều cần: trụ đứng (uprights) (từ 2 cái trở lên), thanh ngang (cross bars) (mỗi base 1 thanh), bộ giữ mô hình (model holders) (mỗi cross bar 2 cái), và 4 bu-lông cho mỗi cụm cross bar và uprights.

Thêm TPU (in một miếng vuông nhỏ vừa với các tay kẹp) hoặc thêm mút/foam vào holders sẽ giúp giữ mô hình chắc hơn và tránh trầy xước. Có thể thêm long đền cao su (rubber washers) để tăng ma sát ở các phần chỉnh được, giúp ổn định hơn.

• edit: đã thêm một số upright holders bản hẹp hơn.
