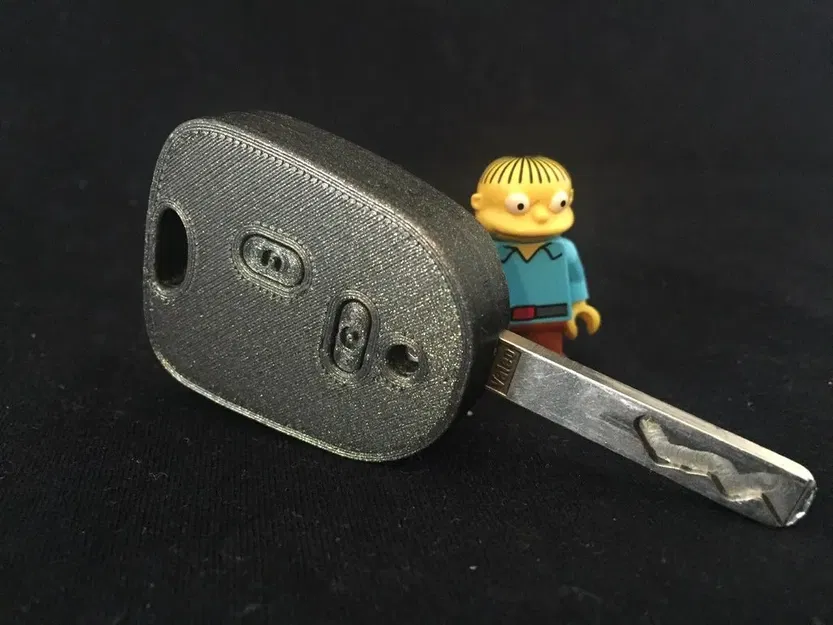

Vỏ chìa khóa Toyota Aygo tùy chỉnh cho in 3D

Chào bạn, đây là một vỏ chìa khóa Toyota Aygo mà tôi đã làm cho một người bạn của tôi. Đây là một vấn đề phổ biến là các nút bấm bị hỏng sau một thời gian. Aygo của bạn tôi đã ít nhất 10+ năm tuổi. Bạn sẽ chỉ tìm thấy các nút bấm trên Thingiverse để in 3D. Vì vậy, tôi quyết định thiết kế lại toàn bộ. Nó lớn hơn một chút so với vỏ chìa khóa gốc nhưng được tối ưu hóa cho việc in FDM nên không cần hỗ trợ.

Tất cả những gì bạn cần:

• 1x ốc vít M3 (dài 10 mm)
• Đai ốc M3
• VÀ RẤT QUAN TRỌNG: - Nam châm từ vỏ chìa khóa gốc, nếu không thì động cơ sẽ không khởi động! hãy tin tôi, tôi đã học được điều đó theo cách khó khăn :)
• tùy chọn. Tôi đã sử dụng một số miếng cao su bên trong để bảng nhỏ không bị rung khi lắc vỏ

Lắp ráp

Việc lắp ráp sẽ khá dễ hiểu với các bức tranh, nhưng dù sao thì:

• Mở chìa khóa cũ của bạn và lấy bảng, thanh kim loại và nam châm từ chìa khóa gốc ra

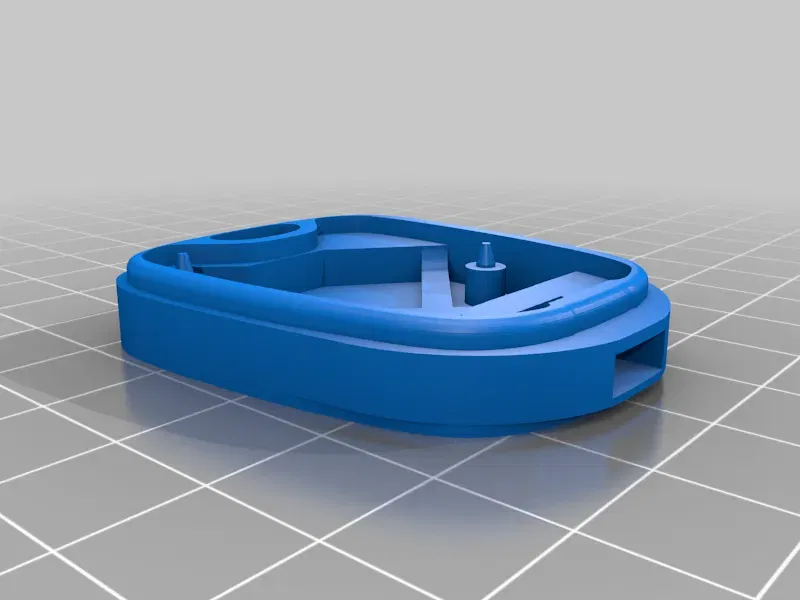

• Đặt bảng với các nút bấm hướng lên trên vào nửa dưới gần các chân.
• thêm miếng cao su nếu bạn thích
• đẩy thanh kim loại vào nửa dưới sao cho các lỗ ốc vít căn chỉnh. Nó sẽ hơi chặt do ma sát.

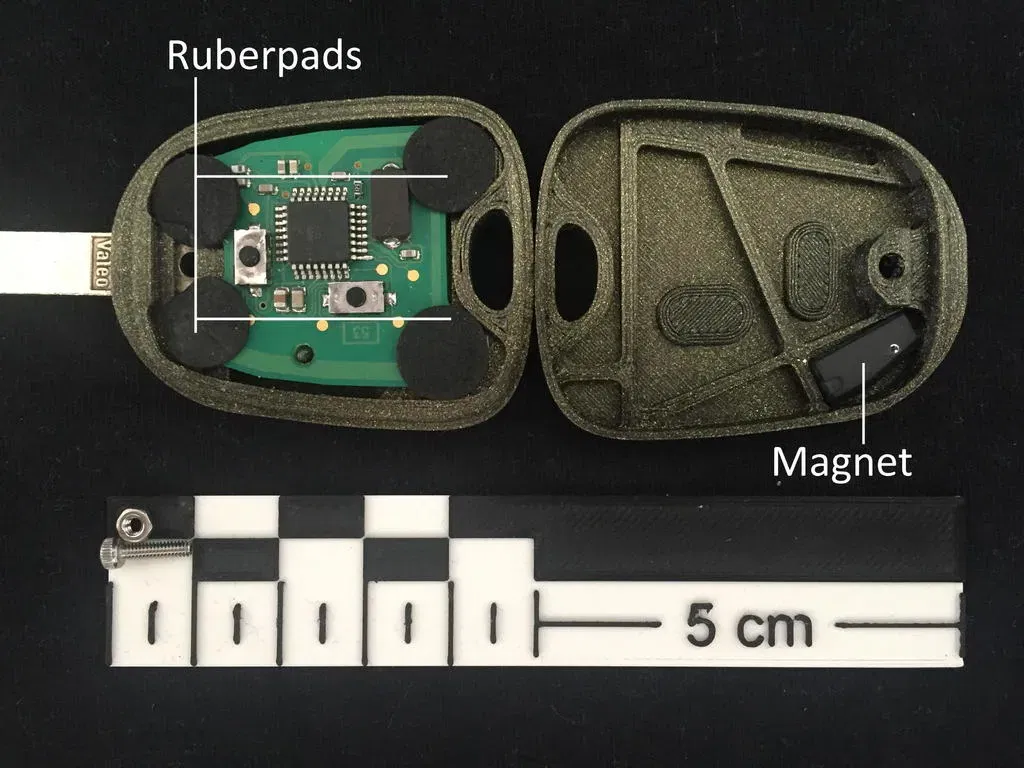

• Đảm bảo đặt nam châm ở vị trí chính xác như trong các bức tranh trên, nếu không động cơ sẽ không khởi động. Đây là một cơ chế an toàn, để chìa khóa không thể bị sao chép quá dễ dàng, như... với in 3D ;) Hãy thử tất cả các chức năng của chìa khóa trước khi đưa cho bất kỳ ai: mở, đóng và khởi động động cơ. Tôi không chịu trách nhiệm về việc lắp ráp của bạn hoặc chức năng tổng thể của chìa khóa (vỏ) của bạn.

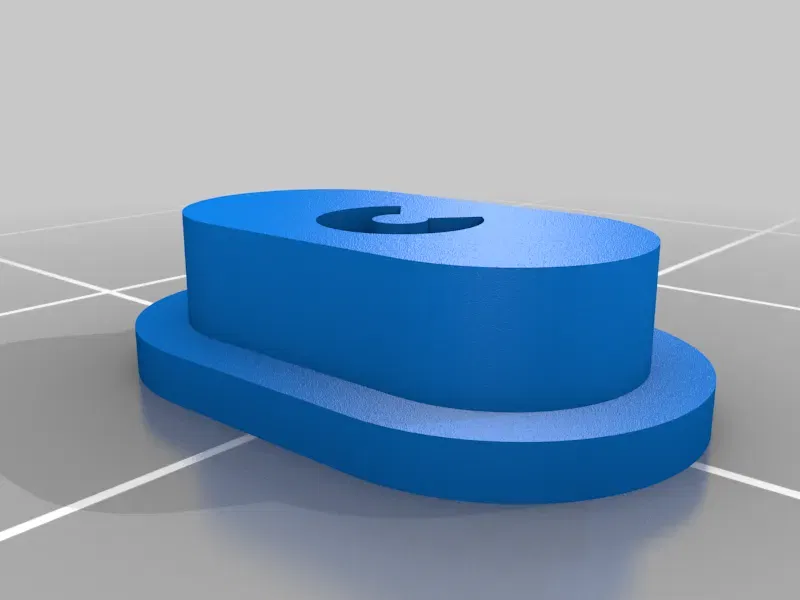

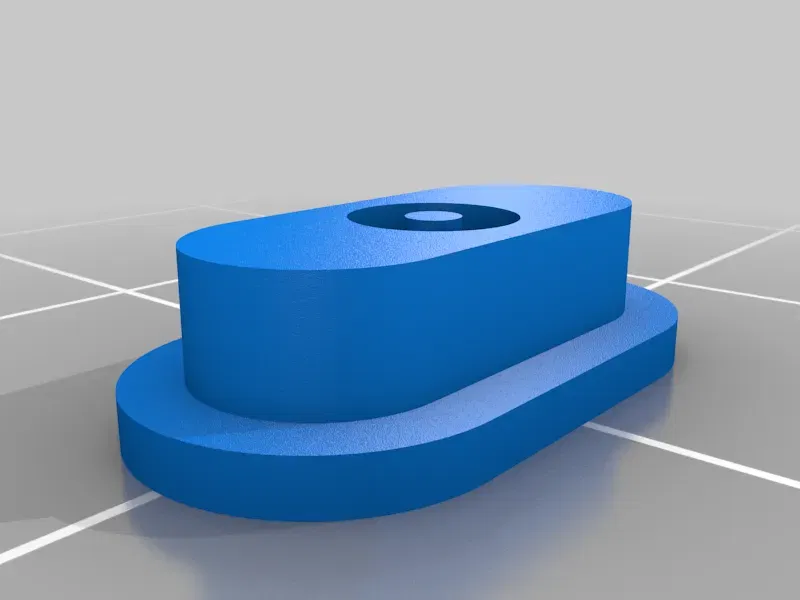

• Đặt các nút mở và đóng vào, nút đóng thể hiện một vòng tròn kín, nút mở thể hiện một vòng tròn mở.

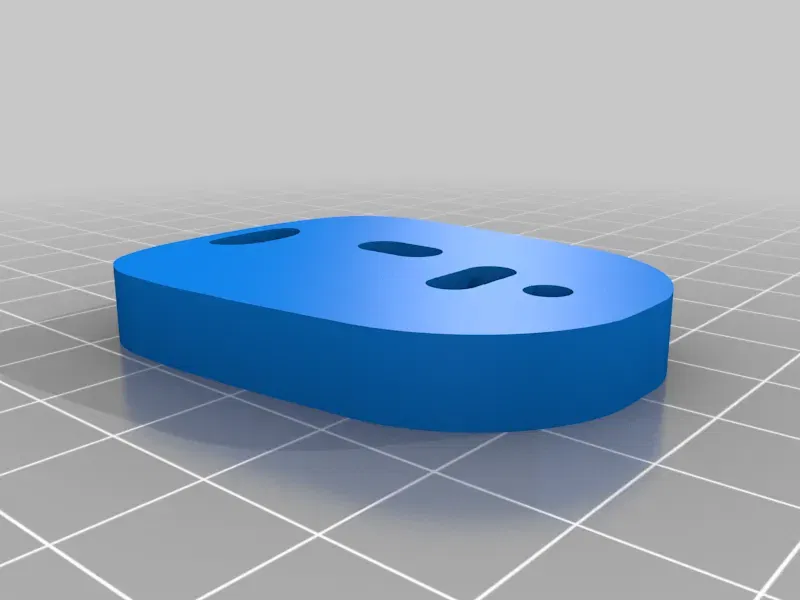

• ghép hai nửa lại với nhau và cố định toàn bộ bằng ốc vít M3. Nửa trên và nửa dưới nên đã được giữ lại với nhau nhờ ma sát, tôi đã thêm ốc vít để giữ thanh kim loại và các nửa lại với nhau một cách an toàn. Làm tốt lắm. Bạn đã hoàn thành.

Tôi cũng sẽ tải lên tệp Fusion 360, để bạn có thể thực hiện bất kỳ thay đổi hoặc remix nào bạn thích. Hãy thoải mái để lại cho tôi một số phản hồi và xin vui lòng cho tôi xem bản in của bạn.

Hướng dẫn in

• PLA
• Chất lượng 0.1 mm Preset trong Sclic3r và Cài đặt Prusament PLA
• Chất liệu: Das-Filament Grüngold V2
