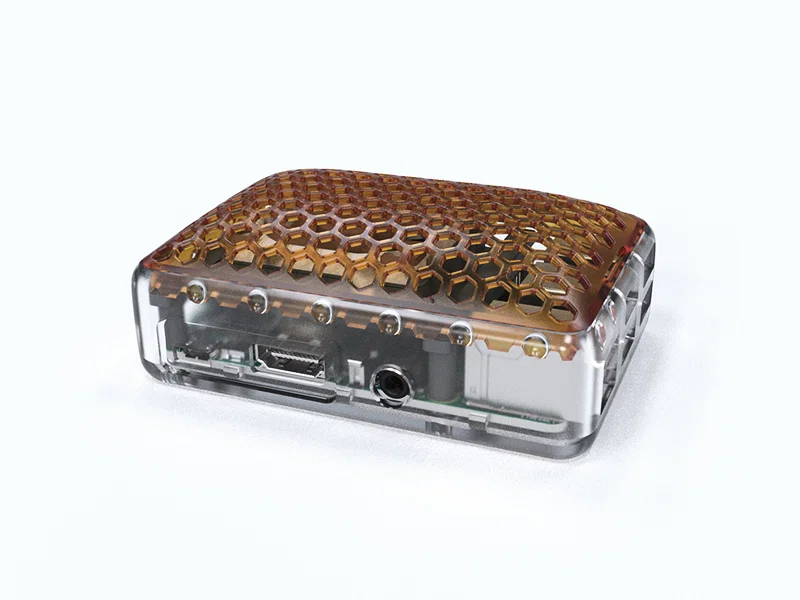

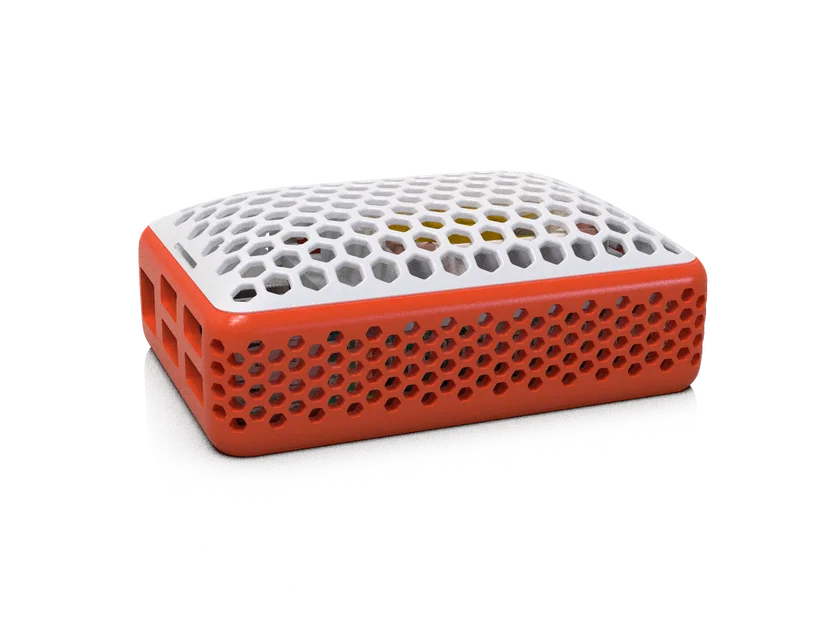

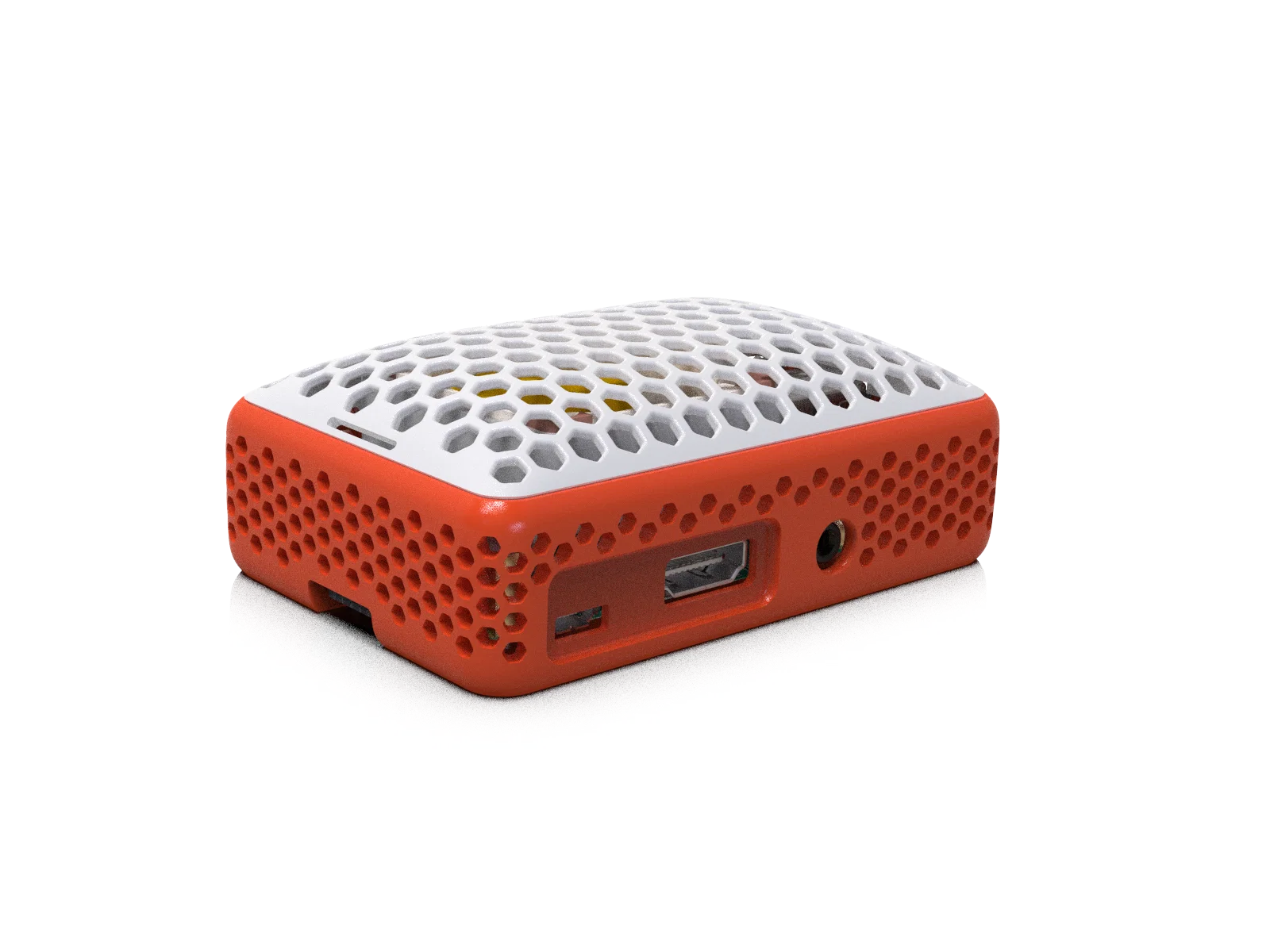

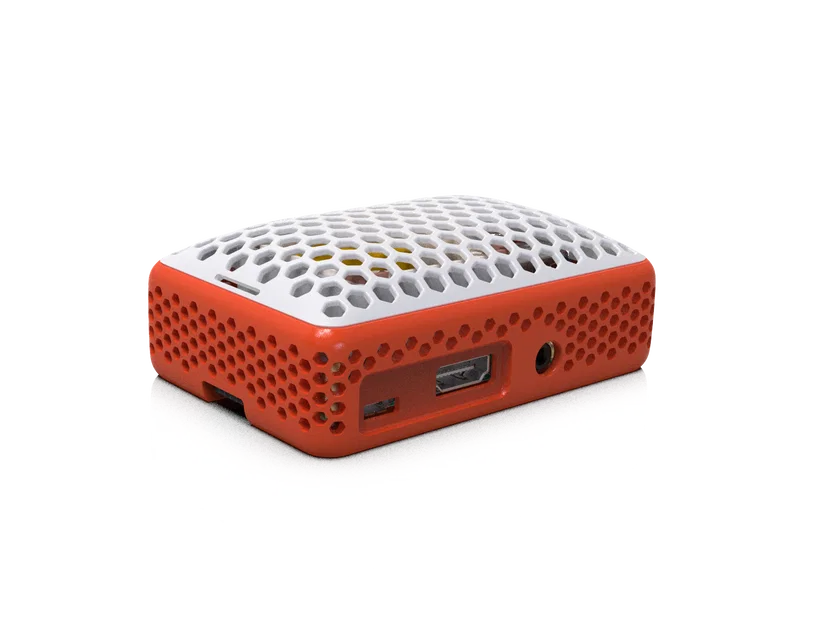

Vỏ Raspberry Pi 3B+ cho quạt Noctua 40x10

Vỏ cho quạt Noctua 5V 40x10mm 4 pin... Snap-together assembly, không cần ốc.

CPU vẫn rất mát. 36°C khi stress test (quạt 100%)

Không cần ốc!

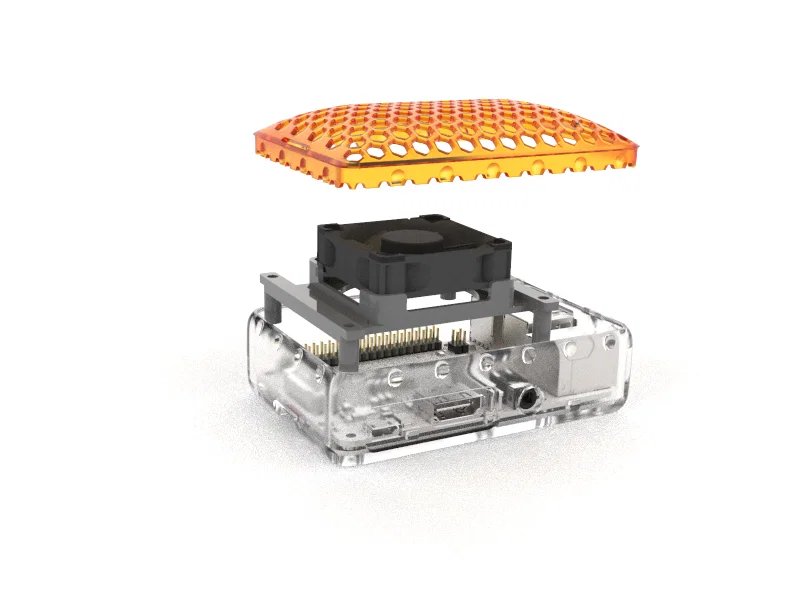

Frame4Fan-SimpleNoScrews-Assy

Khung có các trụ (posts), không cần ốc cho vỏ và cho Pi, khỏi cần standoffs. Quạt lắp khít vào khung, không cần ốc.

Nếu bạn muốn dùng ốc...

Frame-Fan-4BrassStandoffs.stl

Ốc M2.5 dài 8mm 4 cái
Standoffs M2.5 dài 10mm 4 cái
Tán (nuts) M2.5mm 4 cái

CPU dùng heatsink cao 9mm (9.4mm)...

Quạt gắn khít vào fan frame, không cần ốc. Cần ốc M2.5 ở đáy vỏ để cố định board Pi4B vào standoffs.

Vỏ cũng lắp vừa với
Bracket For Case (Raspberry Pi 3B and 4B) Cases

Nắp vỏ bấm khớp (snap) vào.

Quạt nối vào chân GPIO và có thể điều khiển qua PWM.

Để sau... khi mình học cách làm/triển khai... Bạn nào rành vụ này hỗ trợ giúp thì quá tốt.

https://electronics.stackexchange.com/questions/446128/5v-4-pin-noctua-a4x10-on-raspberry-pi

Xem thêm ở đây...

https://blog.pimoroni.com/raspberry-pi-4-thermals-and-fan-shim/

Quạt Noctua...

NOCTUA NF-A4x10 5V PWM, Premium Quiet Fan with USB Power Adaptor Cable, 4-Pin, 5V Version (40x10mm, Brown)

Hướng dẫn in

Vui lòng LƯU Ý! Tháo thẻ MicroSD trước khi lắp ráp và tháo rời!

In bằng ABS...

Cần supports và đã tốn khá nhiều thời gian/công sức để tìm cấu hình supports đúng để vừa dễ gỡ, vừa cho bề mặt sạch...

File gcode cho phần nắp trên, BigDome.gcode có supports này và có thể gỡ bằng cách luồn lưỡi dao cạo phẳng hoặc miếng kim loại mỏng rồi nạy nhẹ hai bên... toàn bộ supports có thể gỡ ra thành một miếng, gần như không cần dọn dẹp nhiều.

Pufcase.gcode có supports làm sẵn (prefab) và có thể bật ra.
