Vỏ Raspberry Pi 3B+ (SnapTop) vừa SenseHat

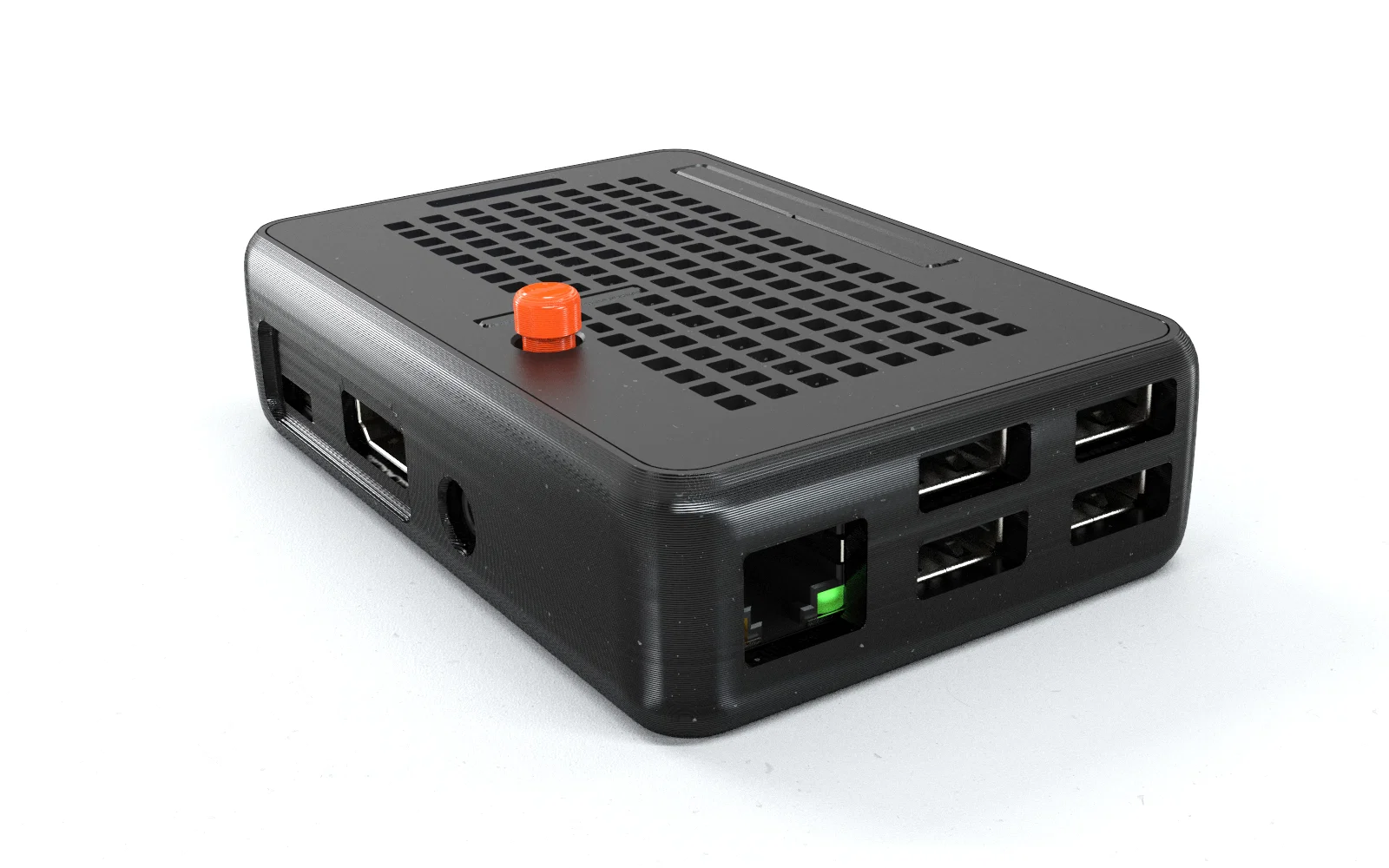

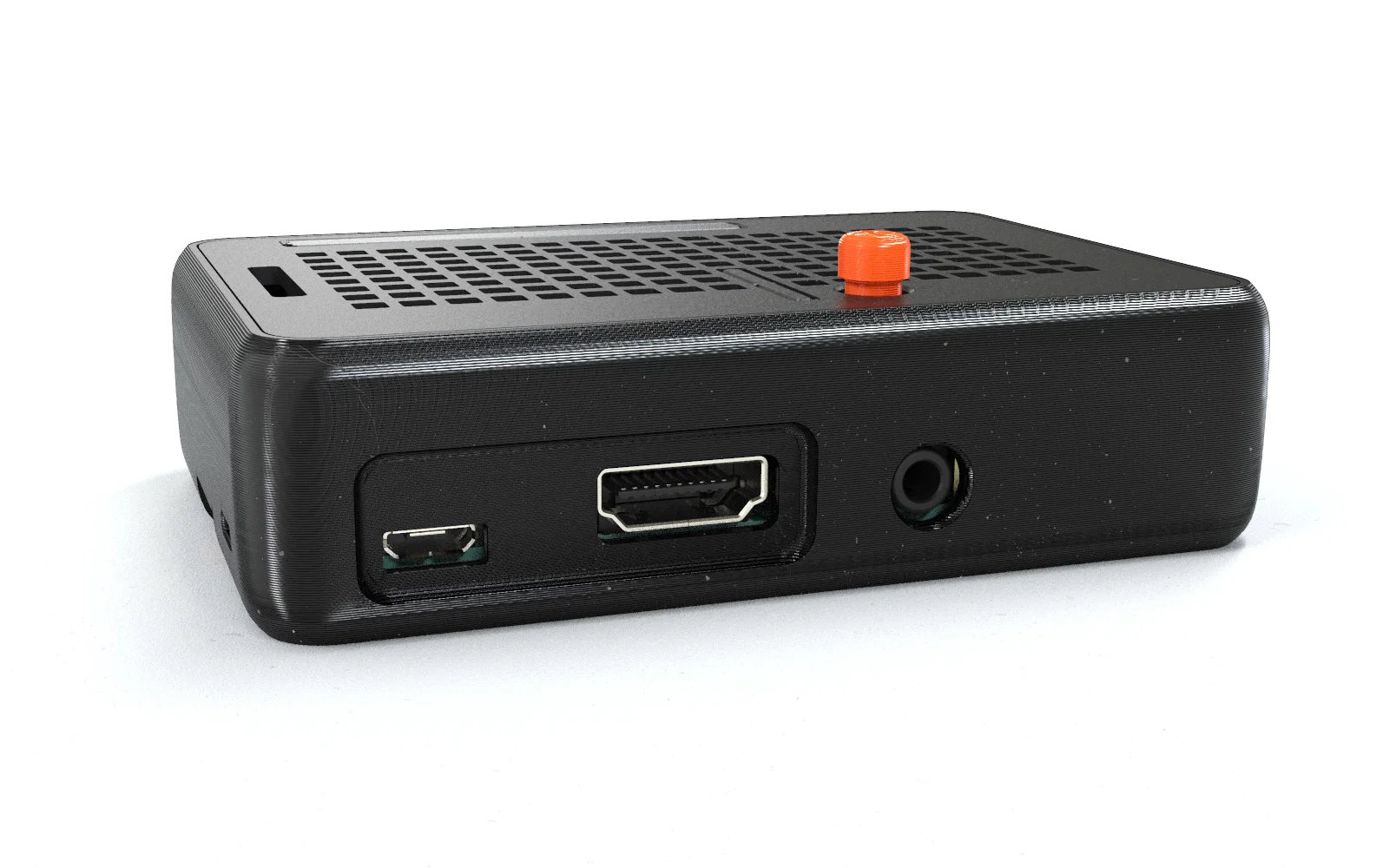

Vỏ cho Raspberry Pi 3B/3B+ kiểu SnapTop, vừa thêm bo SenseHat. Có nắp phụ chừa lối GPIO/Camera/Toggle, khe thoáng theo lưới LED. Thiết kế bắt vít nhưng lắp cũng được không cần vít; hỗ trợ IO snap ra dễ.
Mô tả

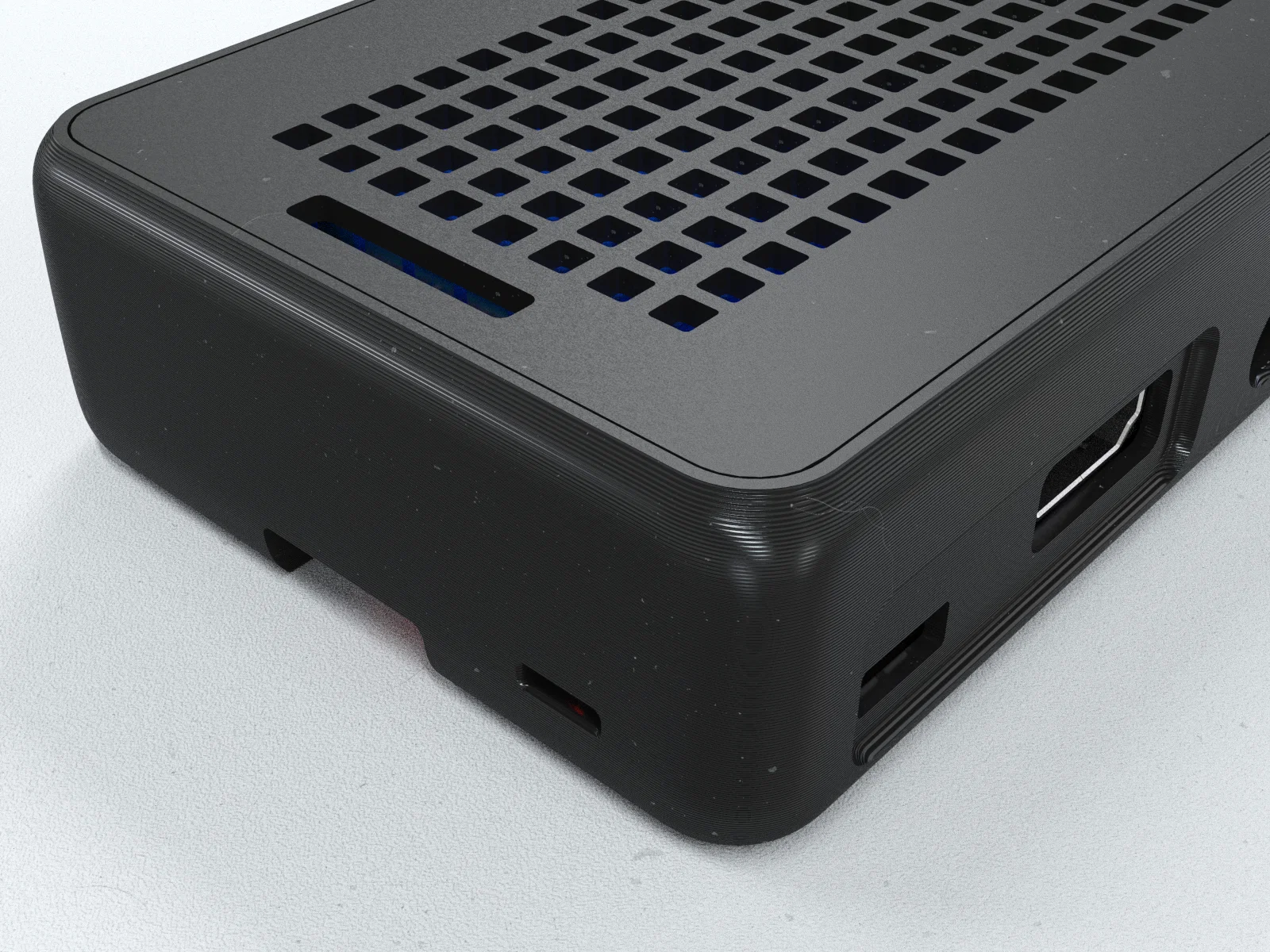

Vỏ này vừa cho Raspberry Pi 3B, đồng thời cũng vừa cho bo SenseHat và có thêm một nắp thứ hai để chừa lối truy cập GPIO, Camera và công tắc (Toggle)… Các khe thoáng trên nắp trên được bố trí theo lưới hiển thị.
Vỏ được thiết kế để bắt vít cố định và vẫn có thể đặt bo mạch vào mà không cần vít.
Đã chỉnh sửa các support phần in ở khu vực I/O để bẻ/snap ra dễ hơn…
Vít…
Pi dùng ốc M2.5 (cần 1 bộ 4 ốc và đai ốc… 4 trụ (standoffs) và thêm 1 bộ 4 ốc cho Hat Boards). Bệ cho MLB ôm khá khít, nên cũng có thể không dùng vít).
Hướng dẫn in
Vui lòng LƯU Ý! Tháo thẻ MicroSD trước khi lắp và tháo vỏ!
File GCode cho ABS và PETG có kèm supports cho các bridge ở cửa mở I/O, có thể bẻ/snap ra… Nắp trên dành cho SenseHat có các phần pop-out cho GPIO, Camera và Toggle.
Vừa với bracket cho Prusa I3 (dành cho vỏ Raspberry Pi 4B)
Nếu bạn thích hoặc thấy chỗ nào cần cải thiện, nhắn mình một tiếng nhé.
Cảm ơn các góp ý “khó tính” trước đây và cả về sau…
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
