SlipCase cho Raspberry Pi 3B
SlipCase cho Raspberry Pi 3B gồm 3 phần, lắp ráp kiểu trượt và snap-fit, không cần ốc. Đủ cao để gắn heatsink lớn: ấn IOPanel, trượt cap qua RJ45/USB rồi đưa cả cụm vào base; có thể dũa gờ đỡ nếu lệch.
Mô tả

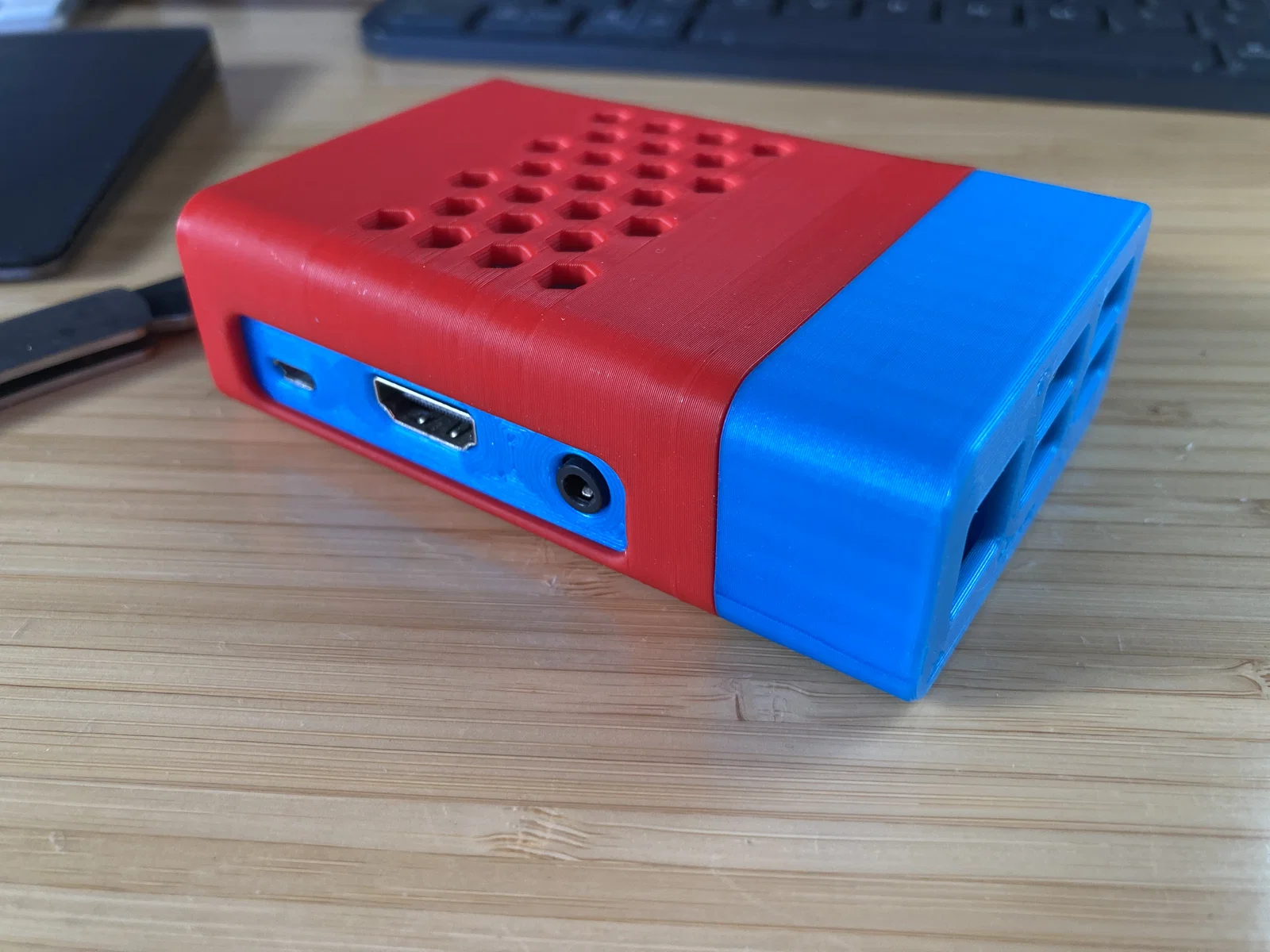

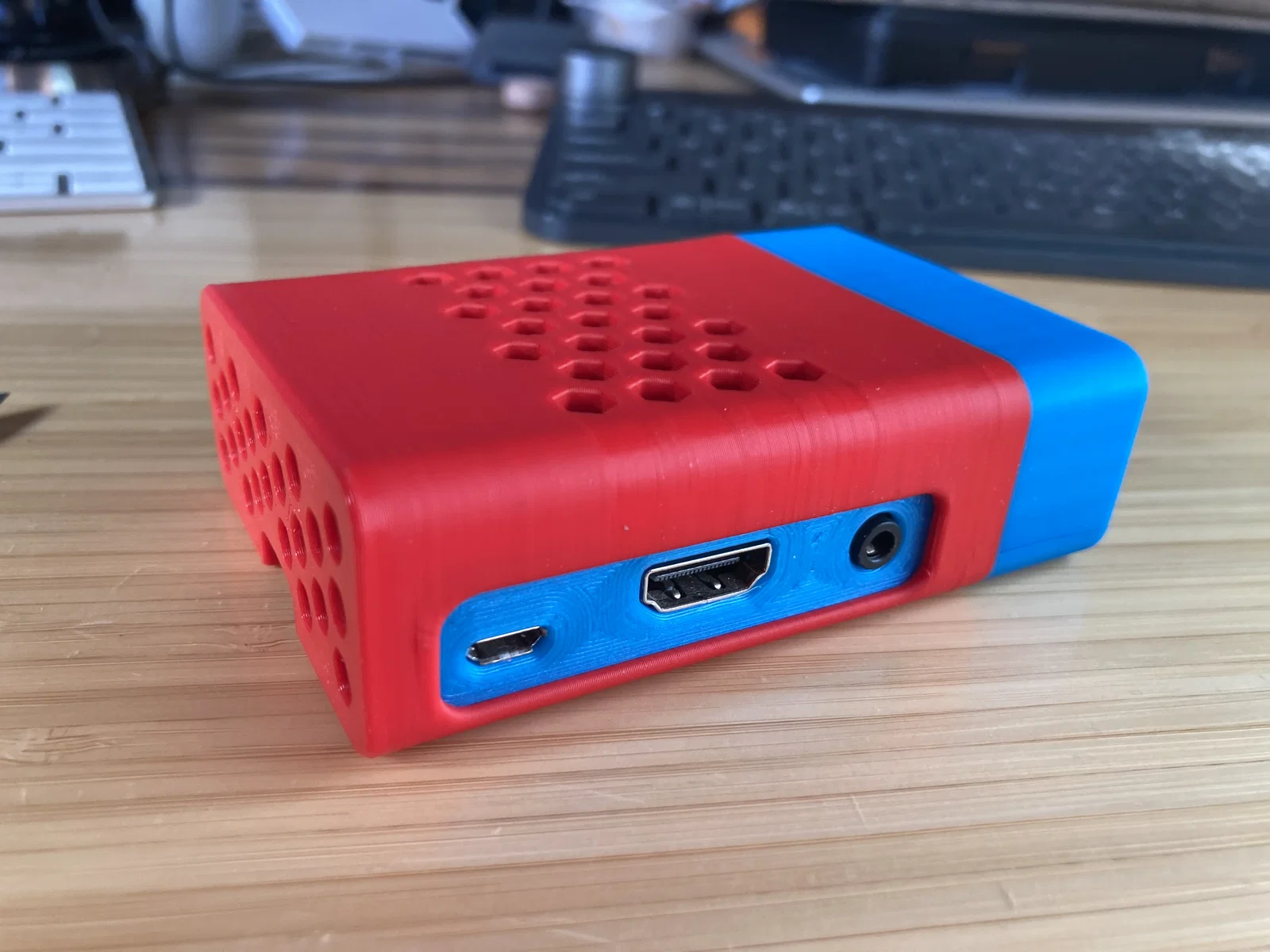

Đây là một cái case đơn giản, không cần ốc vít, cao đủ để gắn được một heatsink lớn. Lắp ráp cũng dễ: chỉ cần ấn phần IOPanel vào (chừa khe cho cổng Audio và HDMI nhưng kiểu snap-fit ôm qua cổng micro usb/nguồn ở bên trái), trượt nắp (cap) qua cổng RJ45 và các cổng USB, rồi trượt cả cụm đó vào phần đế (base). Pi 3B nên nằm cân và mọi thứ phải thẳng hàng. Nếu chưa đúng, chỉ cần dũa bớt các gờ đỡ nằm đối diện iopanel ở bên trong phần base.
Bạn có thể kiểm tra bo mạch đã được gắn đúng chưa bằng cách canh theo các cổng USB hoặc nhìn qua các khe thoáng (vents) mở ở phía đối diện và xem PCB có nằm phẳng không.
Cập nhật rev2 10/27: rút ngắn cap 1mm, thêm chamfer ở mép đầu của base, iopanel mỏng hơn 0.3mm.
