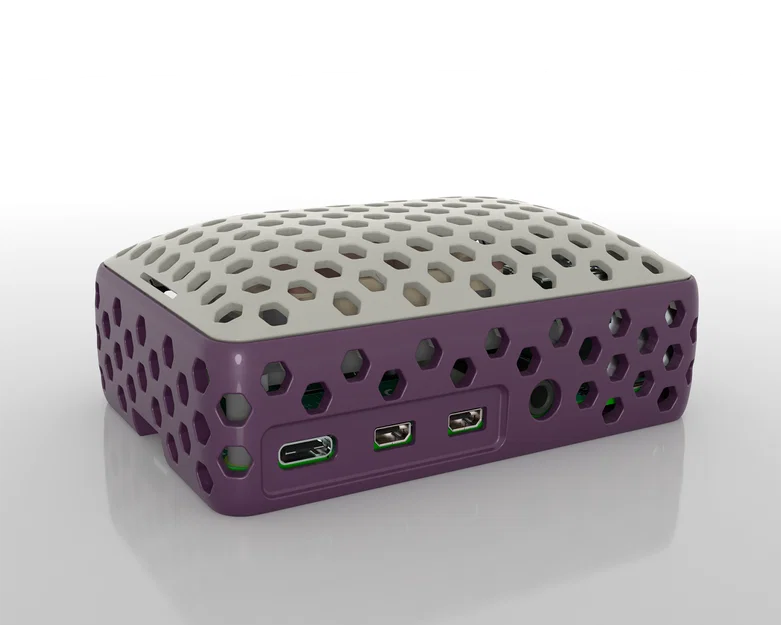

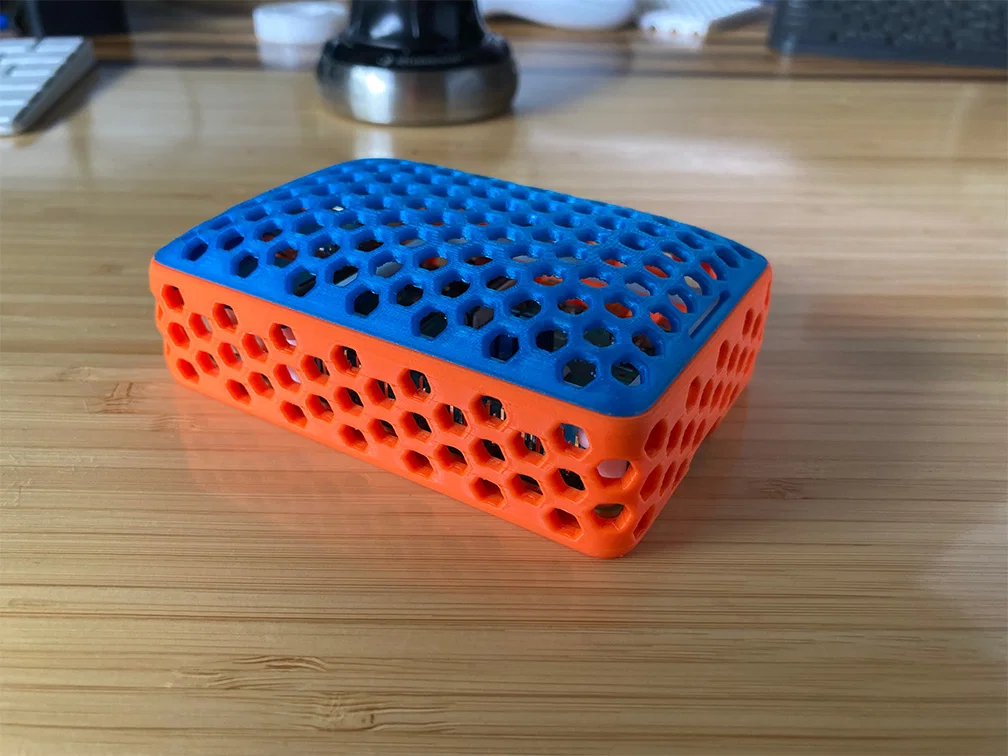

HexCase2 DomeTop Raspberry Pi 4B Case – Vỏ Pi 4B nắp vòm snap không cần vít

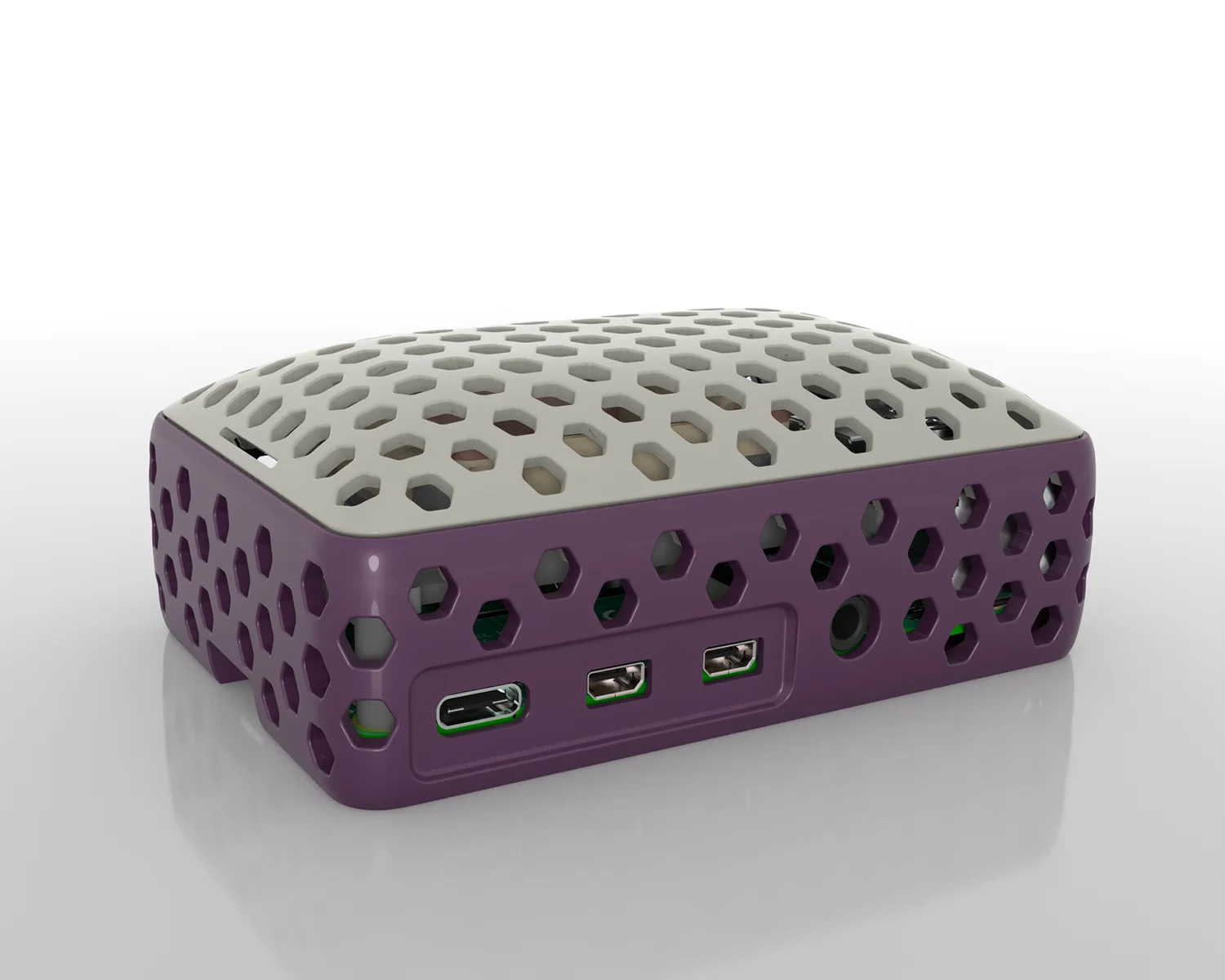

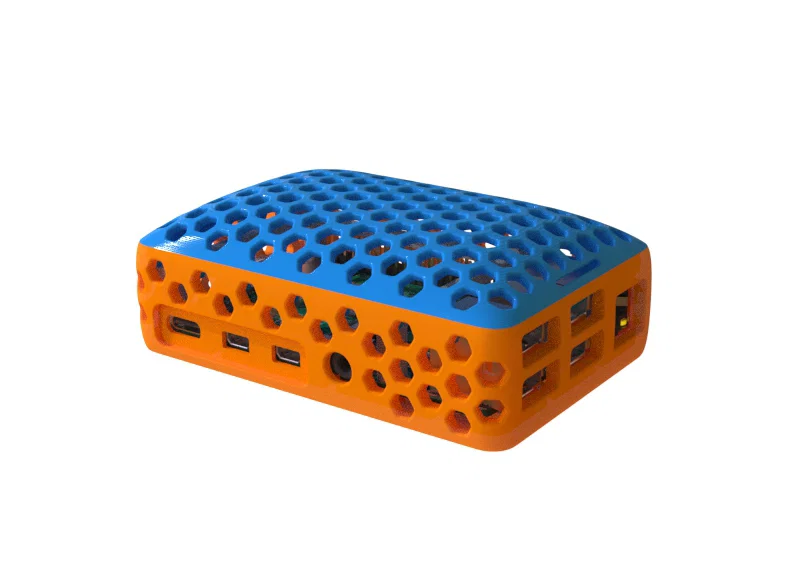

HexCase2 là case cho Pi 4B với nắp dạng vòm (Domed top) để vừa các HAT cao hơn và quạt Noctua. Đây là kiểu bố trí lỗ mới với cơ chế snap (gài) cải tiến giữa nắp và đế.

Lắp ráp dạng snap không cần vít.

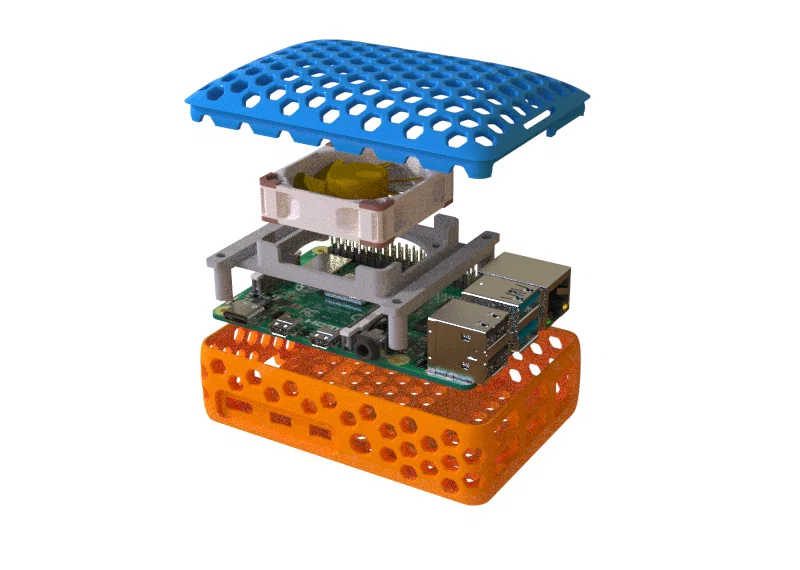

Bắt đầu với phần đế (base/bottom), tháo thẻ microSD rồi đặt bo mạch Pi4B vào đế sao cho nó nằm đúng trong các khe IO được chừa sẵn. Độ khít sẽ giữ bo mạch cố định ngay cả khi lắc nhẹ. Gắn fanframe-w-standoffs.stl hoặc ScrewlessJack.stl lên bo Pi 4B, canh các trụ (posts) trùng với vị trí lỗ bắt vít. Phần nắp sẽ snap vào đế, giữ “screwless jack” áp lên bo Pi 4B và cố định nó tại chỗ.

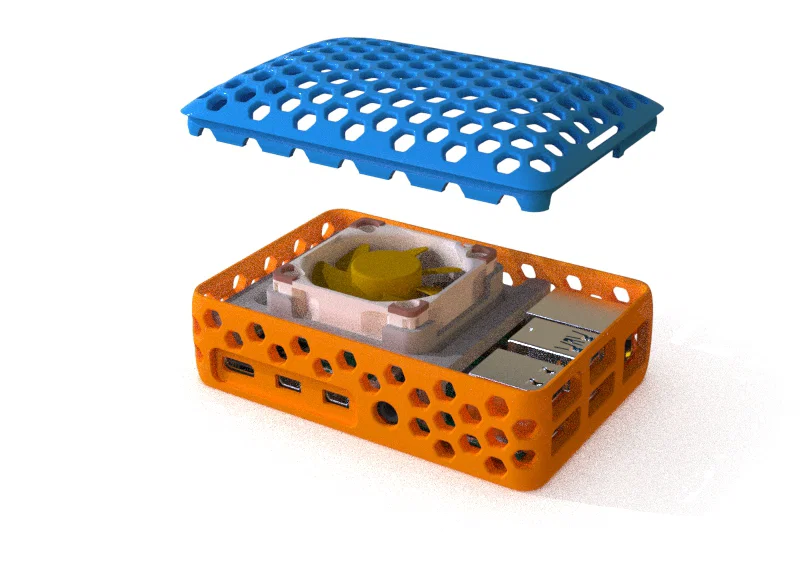

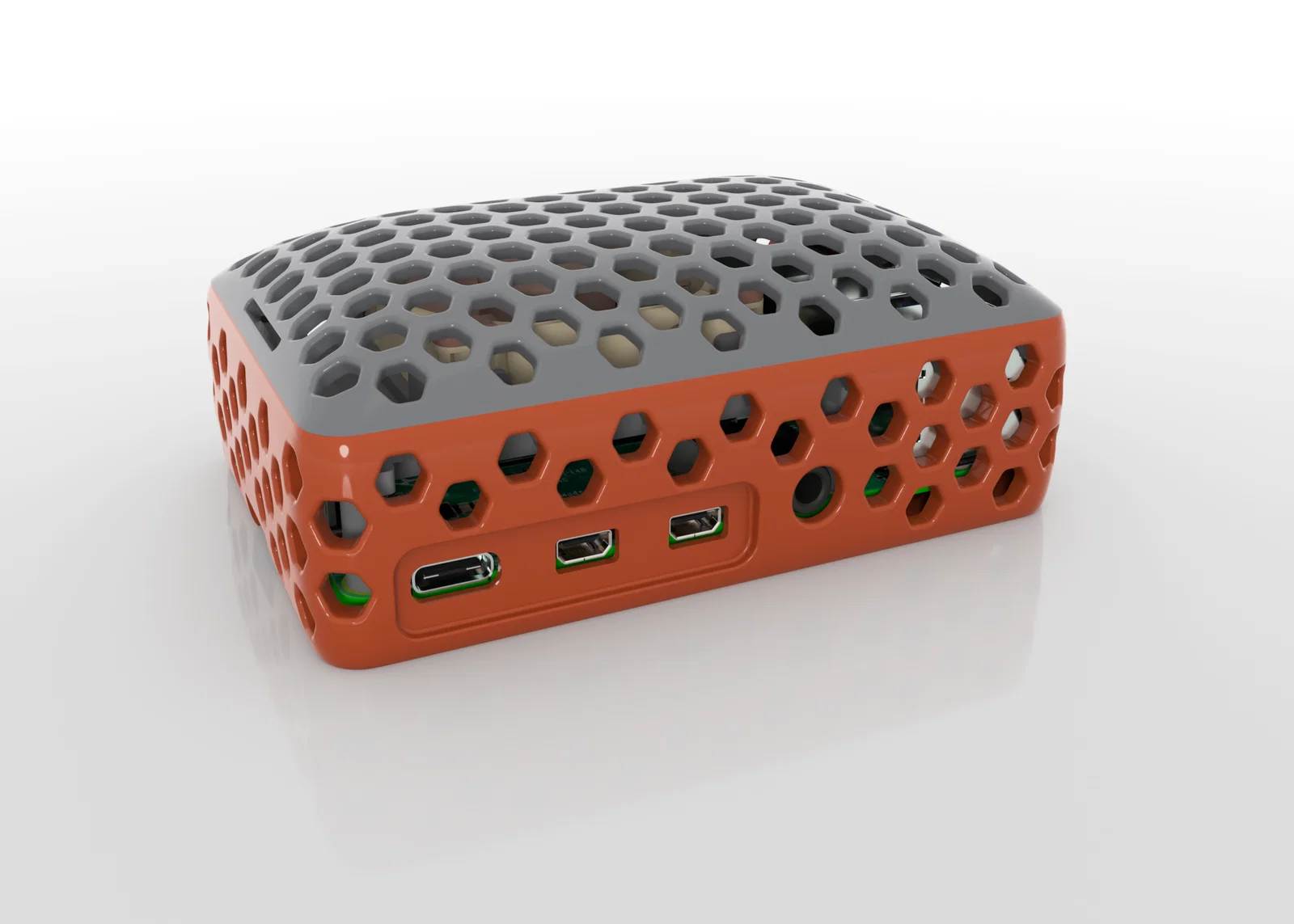

Có 2 phiên bản nắp, Domed và Flat. Mỗi nắp đều có các vị trí relief và boss ở phía đầu RJ45/USB; phần nắp không thể lật ngược, phải lắp đúng chiều. Đường ráp giữa nắp và đế phải đều.

Có 4 phiên bản Standoff cho các lựa chọn quạt khác nhau và cả trường hợp không dùng quạt, tùy theo tổ hợp vít và boss với quạt 40mm hoặc 30mm.

Tháo (disassemble) case.

1. Tháo thẻ microSD!

2. Để tháo nắp, bạn có thể dùng lục giác (hex wrench) hoặc kẹp giấy / móng tay để nạy nhẹ phần nắp gần khu vực IO USB/RJ45.

3. Nếu không dùng vít, chỉ cần tháo dây quạt, quạt, stand và Raspberry Pi 4b. Sẽ không có lực cản miễn là bạn đã tháo thẻ microSD.

Vít. Ở phần đế có 4 boss để bắt vít nếu bạn muốn dùng thêm hat board.

M2.5 (cần 1 bộ 4 vít và ốc… thêm 4 standoffs và 1 bộ 4 vít khác cho Hat Boards). Bệ cho MLB ôm rất khít nên có thể bỏ qua vít).

Các phần cho lắp ráp tùy chọn

Đầu nối Dupont cho các kết nối GPIO.

Standoffs 10mm (Brass/AL hoặc nhựa) cho fanframe-no-standoffs.stl và 30mmmfanframe-nostandoffs.stl.

Các mẫu tương thích trên Printables.com

Phần đế giống hệt mẫu HexCase2 Flat top.

CPU dùng heatsink cao 9mm (9.4mm)…

Quạt lắp khít trong fan frame, không cần vít. Cần vít M2.5 ở đáy case để cố định bo Pi4B vào standoffs.

Cái Stand giữ PCB Pi4b đúng vị trí nhờ độ khít/lực ép của phần nắp khi snap vào đế.

Để tháo nắp, dùng móng tay hoặc luồn khóa lục giác dưới họa tiết lỗ thông gió hình lục giác gần cổng RJ45 và USB.

Không được cố kéo Pi4B ra khỏi case nếu vẫn còn cắm thẻ MicroSD; Pi4B phải tự rơi/tuột ra khỏi case, không cần dùng lực.

Quạt Noctua 40mm vừa khít trong Fan frame.

Giá đỡ quạt với khoảng cách CPU tới cánh quạt 10mm (8.5mm tới frame cho các chip khác).

Mình dán heatsink lên các chip và chạy quạt theo cấu hình sau…

Đi dây: Cảnh báo!

Làm theo hướng dẫn này là tự chịu rủi ro… mình không phải EE… chưa test đầy đủ (chỉ Ubuntu Server).

Mình nối quạt Noctua 5V, 4 dây PWM 40x40x10 trực tiếp vào (Pins 4, 6, 12, và 18).

Dây đỏ vào 5V (4)

Dây đen vào ground (6)

Dây xanh dương cho PWM vào GPIO18. (12). (LƯU Ý: Phải sửa python script—trong đó đang set là 14!)

Dây xanh lá cho RPM vào GPIO24. (18)

Python script (FanProportional.py) của Michael Klements

https://www.the-diy-life.com/connecting-a-pwm-fan-to-a-raspberry-pi/

Stress Test: ~62C

https://core-electronics.com.au/guides/stress-testing-your-raspberry-pi/
