Dụng cụ canh chỉnh bánh răng 3D Chameleon (3D Chameleon Gear Alignment Tool)
Dụng cụ giúp canh đúng vị trí bánh răng extruder trên motor NEMA17 của 3D Chameleon. In PLA không cần supports, infill 5–15%. Hỗ trợ chỉnh gear nhanh, chuẩn trước khi siết grub screw và lắp lại cụm extruder.
692
Lượt Xem
24
Lượt Thích
137
Lượt Tải
Cập Nhật Apr 26, 2026
Mô tả
Mình làm dụng cụ này để giúp việc canh chỉnh các bánh răng extruder trên 3D Chameleon dễ hơn.
Bạn có thể in bằng PLA, không cần supports, infill 5–15%.
- Tháo motor Extruder NEMA17 ra khỏi 3D Chameleon.
- Tháo bánh răng extruder phía trên và nới lỏng vít hãm (grub screw) trên bánh răng phía dưới.

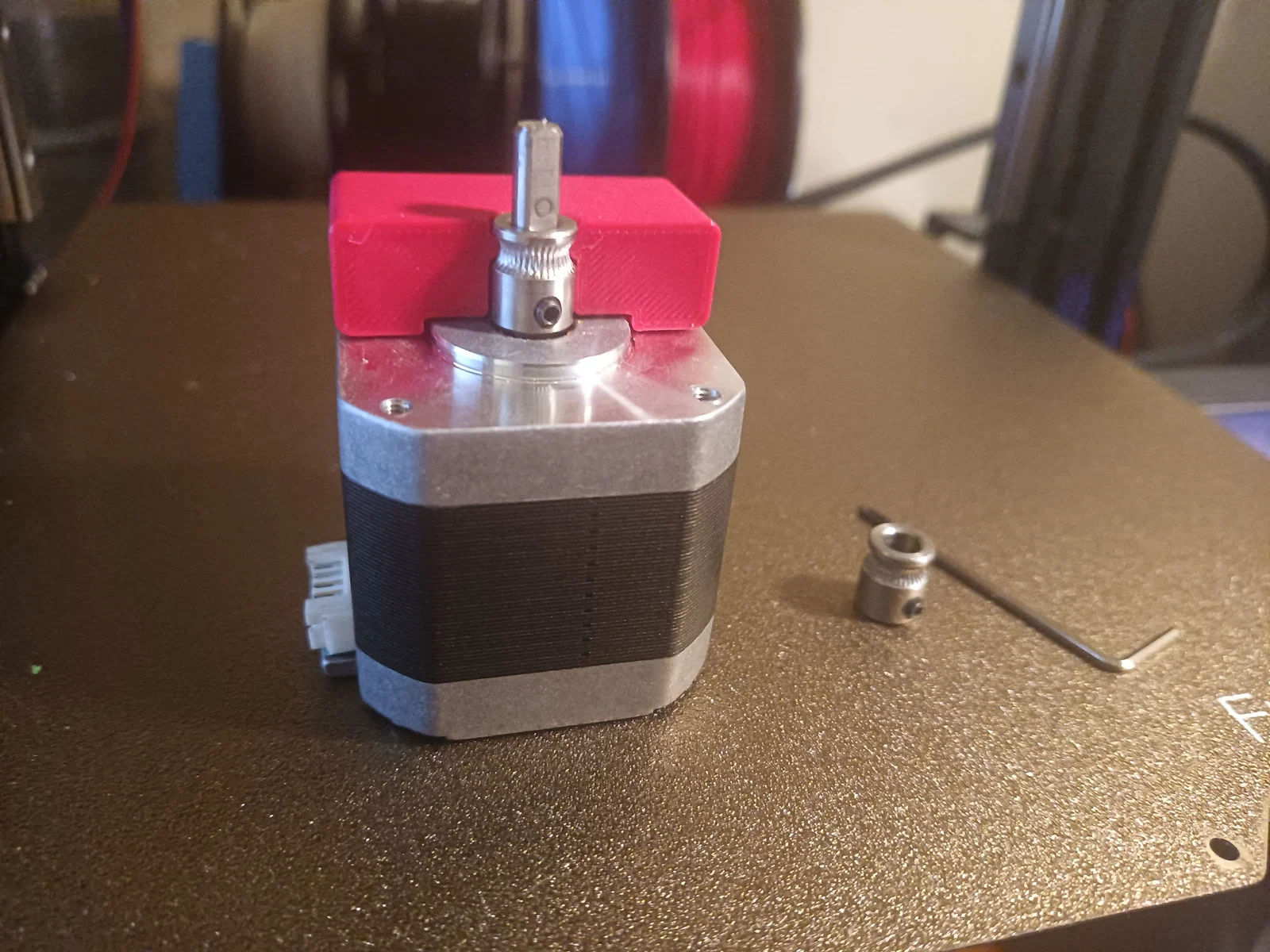

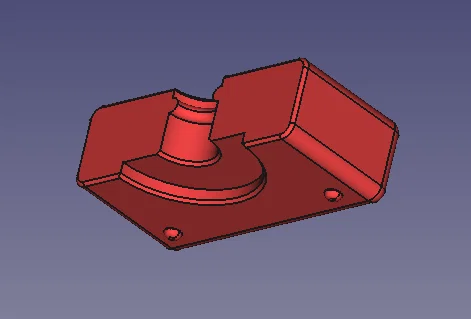

- Gắn Alignment Tool lên stepper motor cho chắc. Các nút ở mặt dưới phải khớp vào các lỗ bắt vít của motor.
- Dụng cụ sẽ đưa bánh răng về đúng vị trí chính xác cần thiết.
- Siết chặt vít hãm (grub screw).
- Tháo Alignment Tool ra.
- Lắp bánh răng extruder phía trên lên trên bánh răng dưới và siết chặt vít hãm (grub screw).
Vậy là xong! Bạn có thể lắp 3D Chameleon lại như cũ.
