Ê-tô thợ kim hoàn / ê-tô làm mô hình (Jewellers Vice / Model Making Vice)

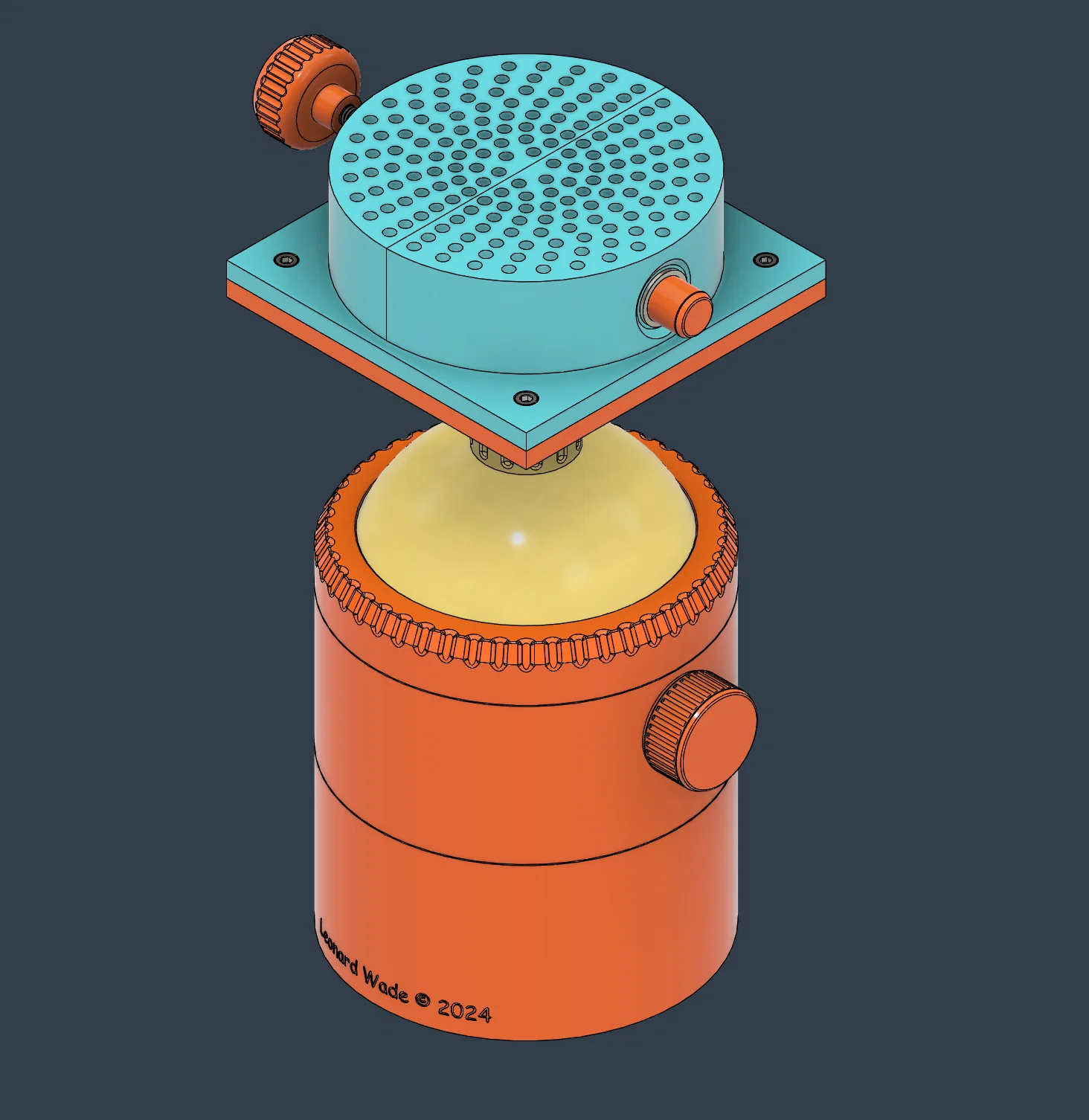

Mẫu ê-tô Jewellers Vice / Model Making Vice với đế nặng có thể xoay và khóa, cho phép xoay phôi 360° và nghiêng tới 40°. Đế có thể đổ cát/sỏi/kim loại vụn để tăng trọng lượng, pin vice tháo rời, kèm hướng dẫn in và phần cứng.
Mô tả

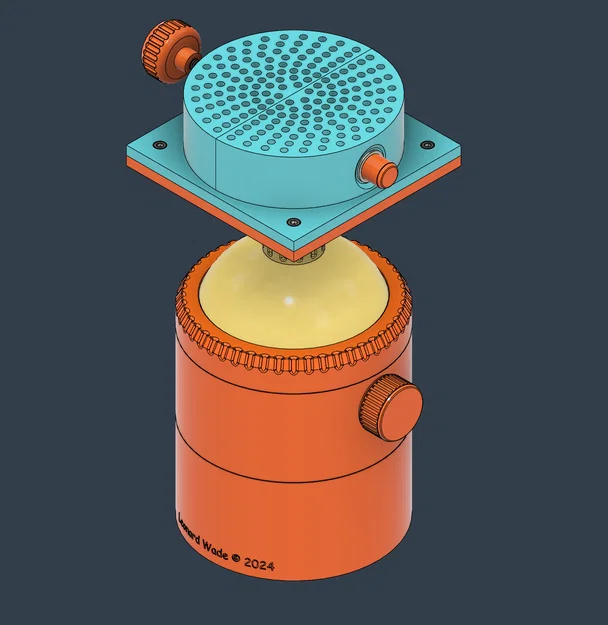

Ê-tô thợ kim hoàn / ê-tô làm mô hình

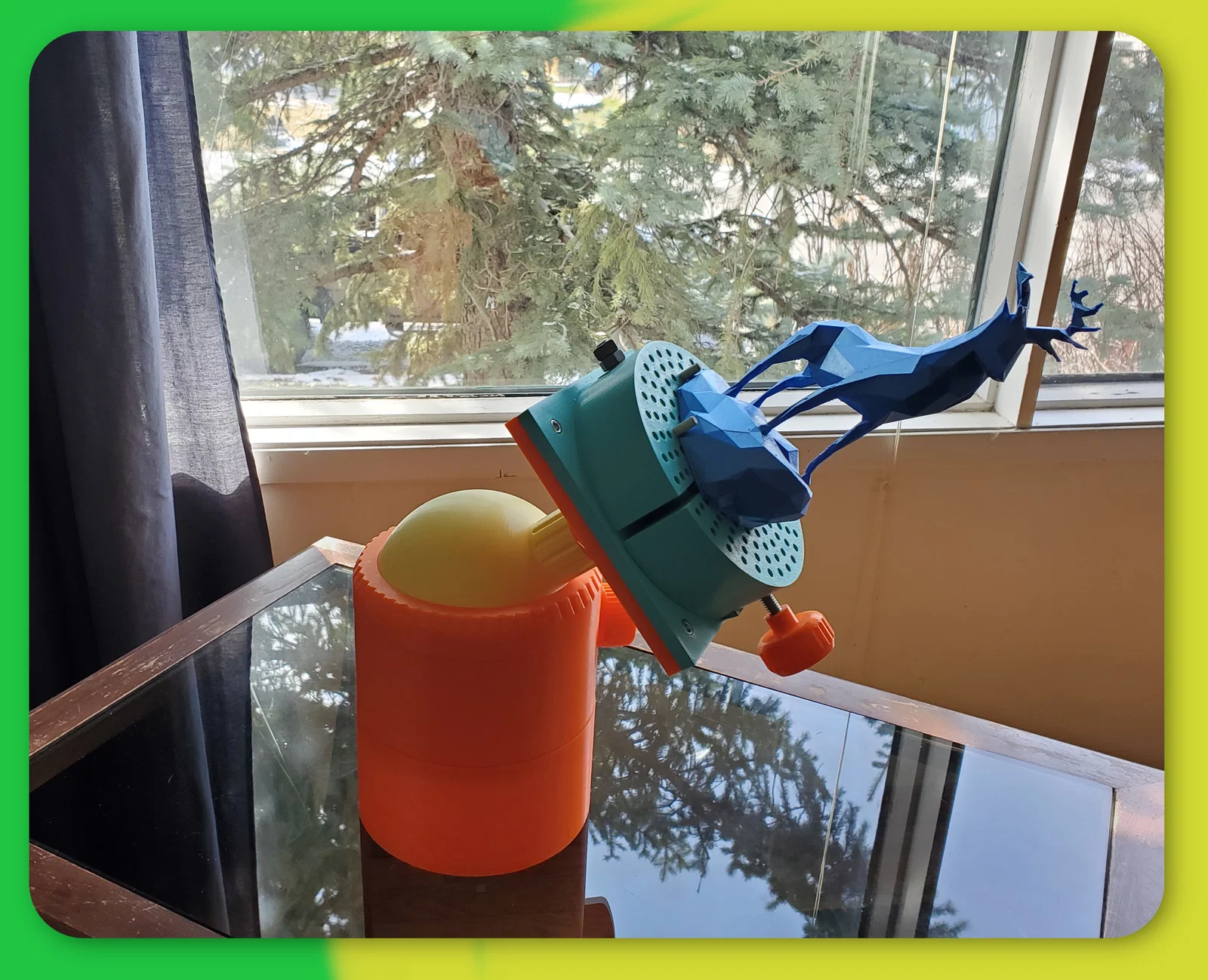

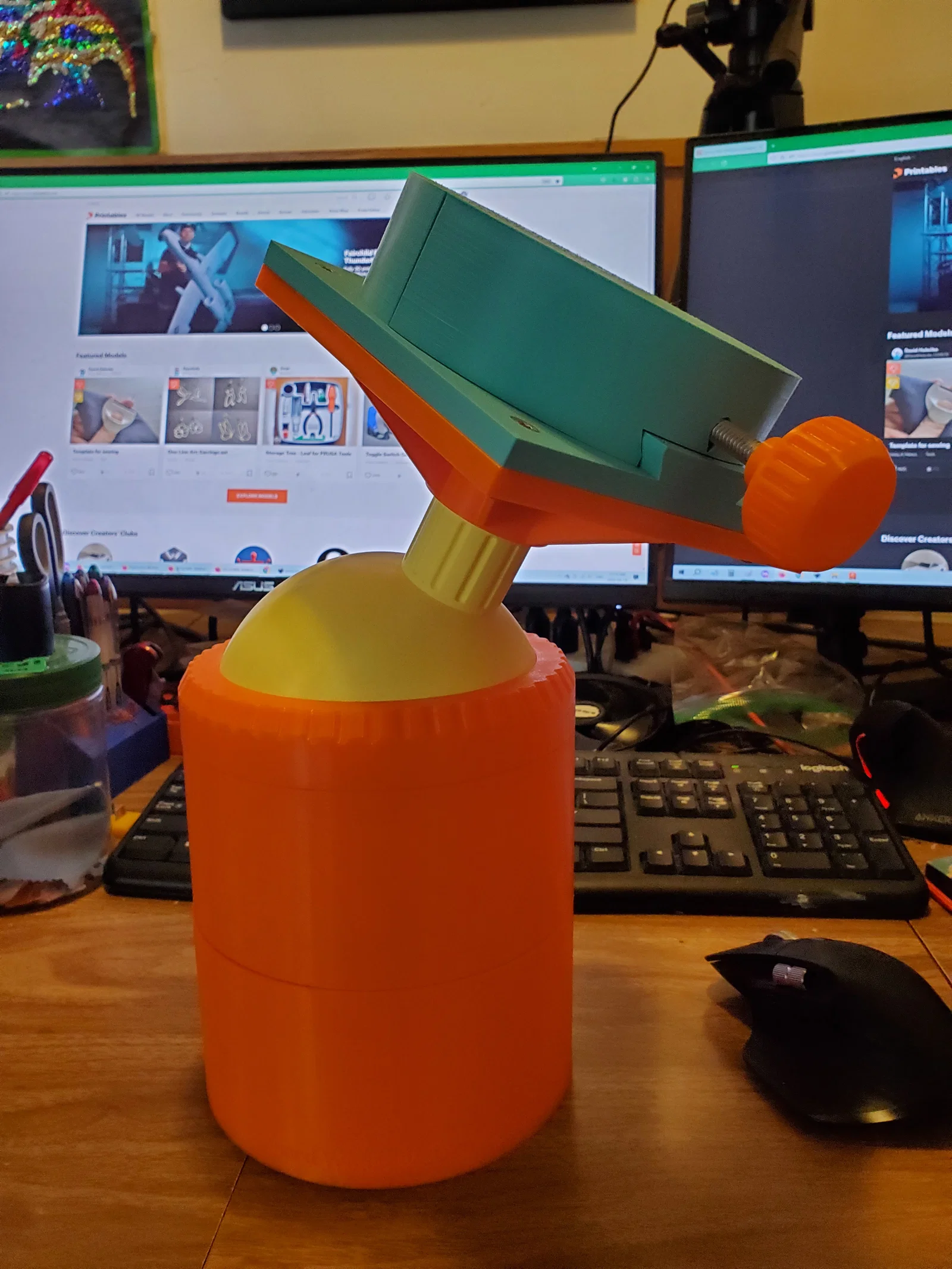

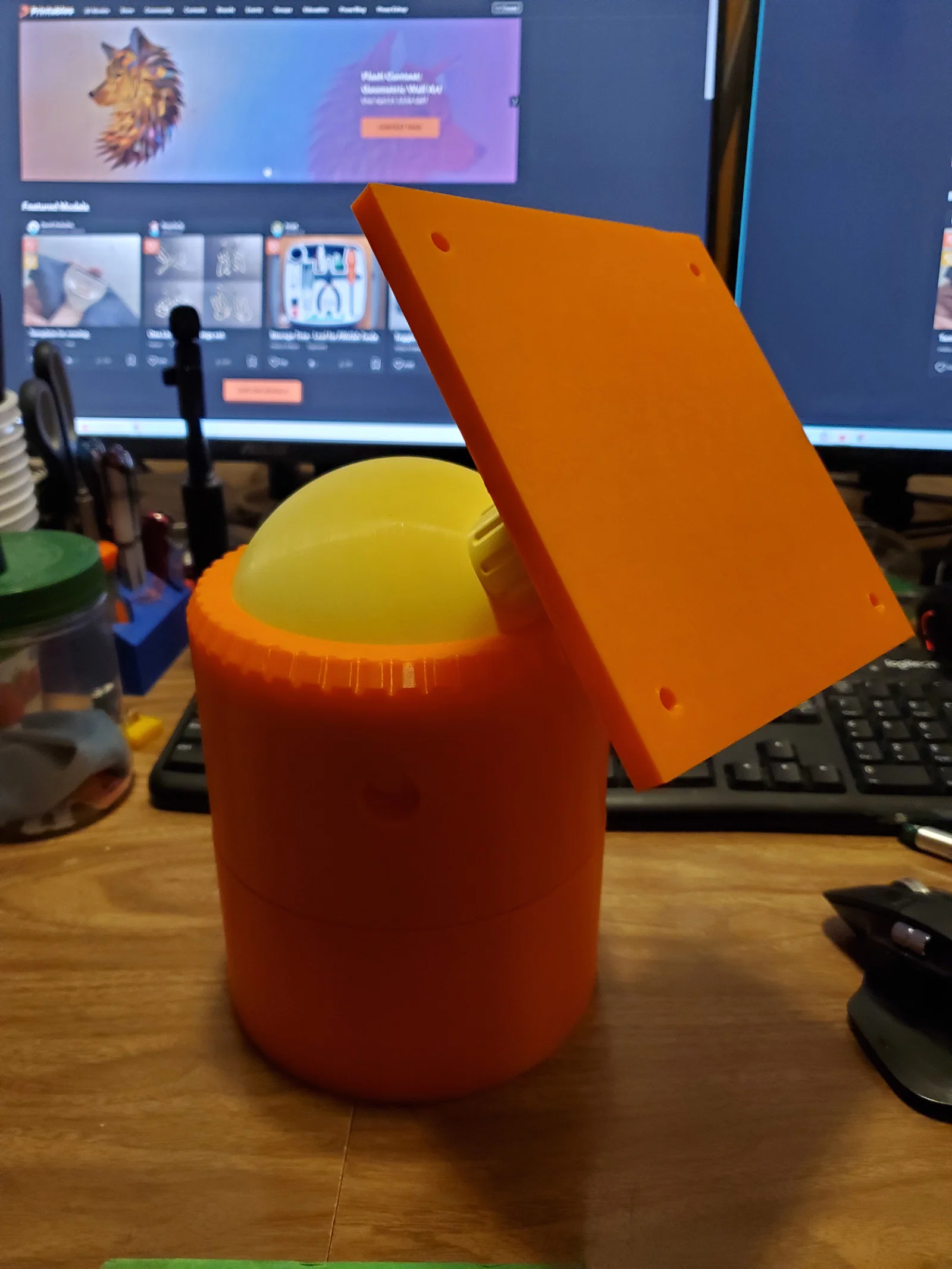

Bạn có thể xoay phôi 360 độ và nghiêng tối đa 40 độ.

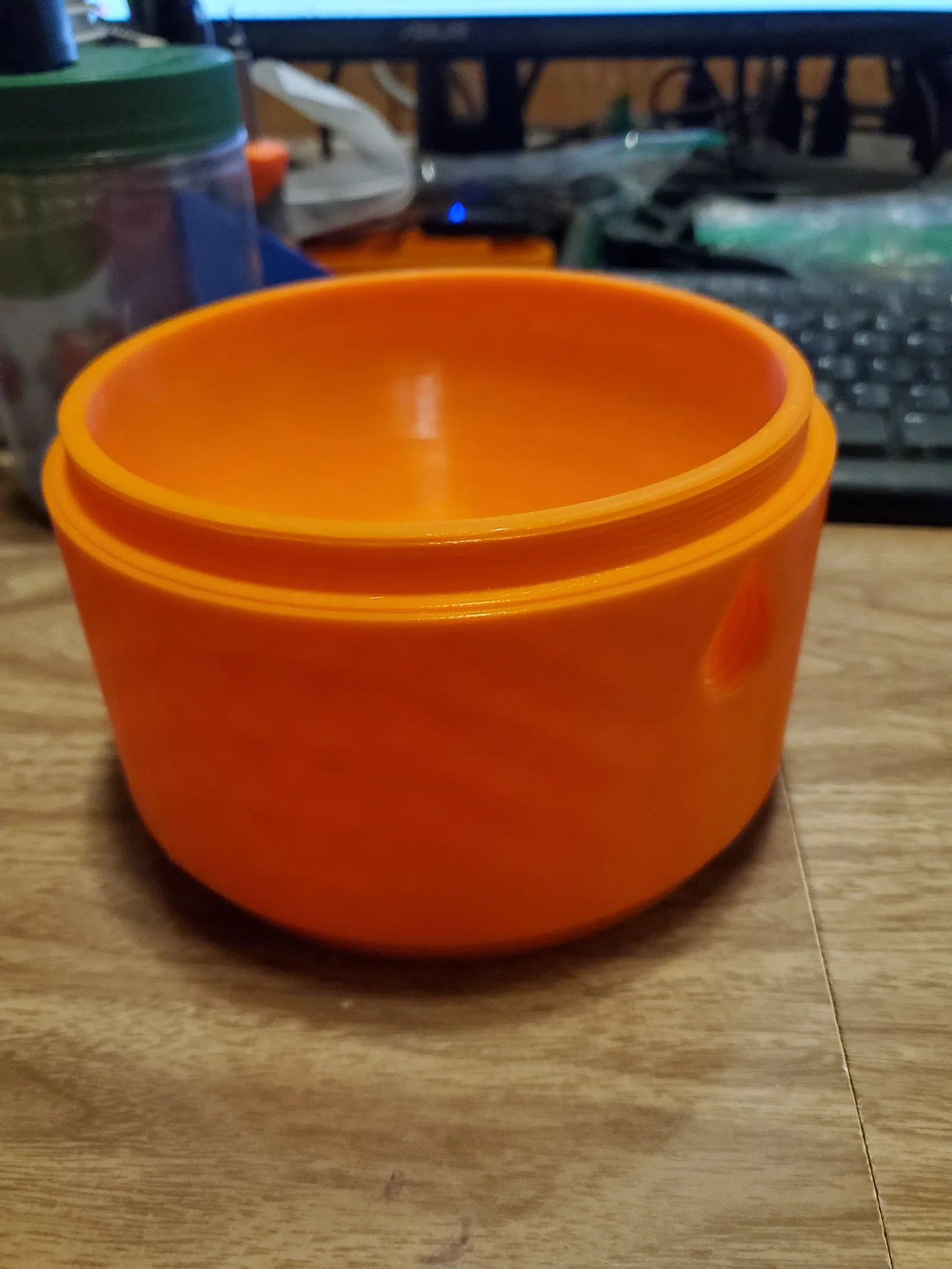

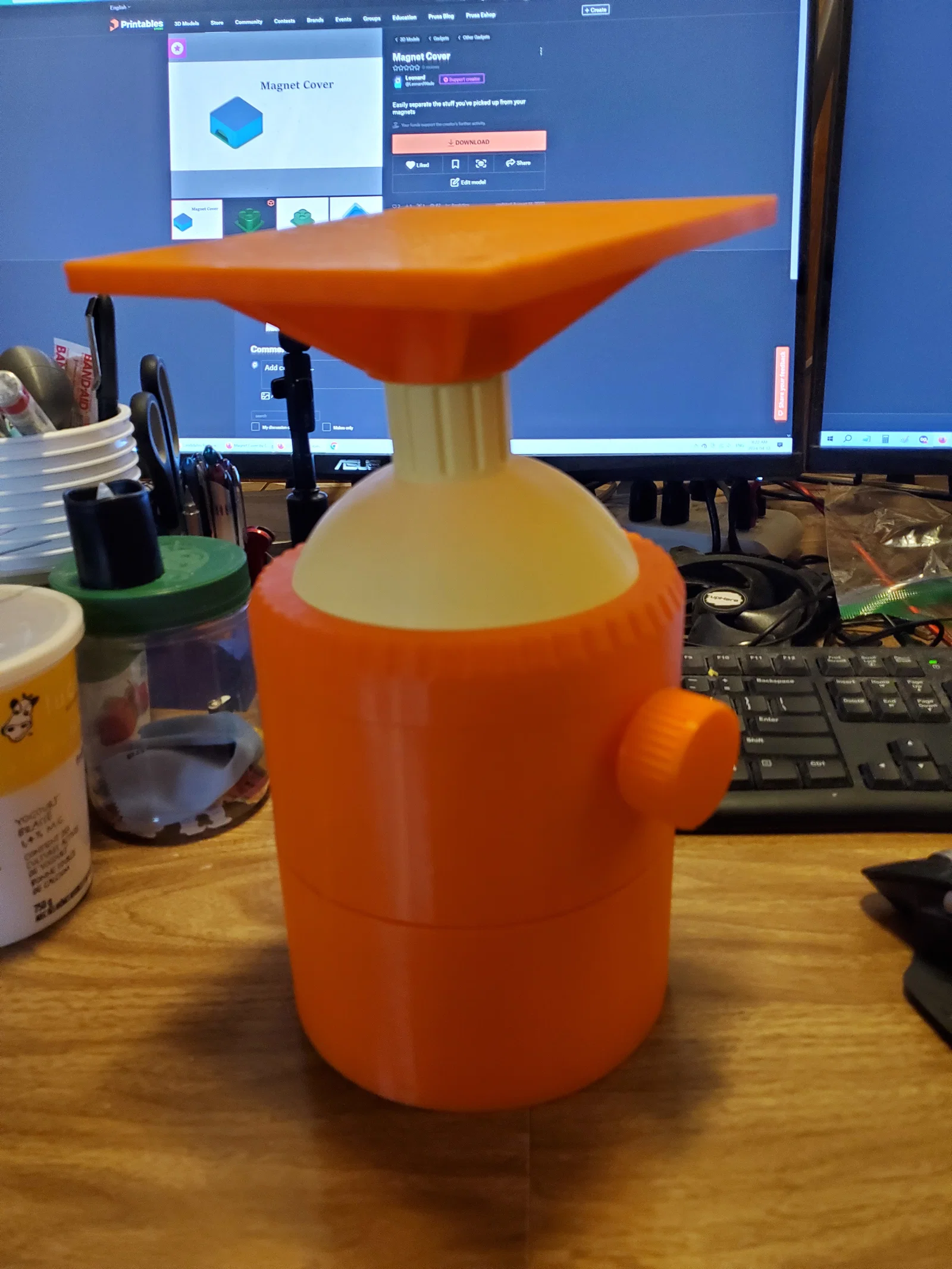

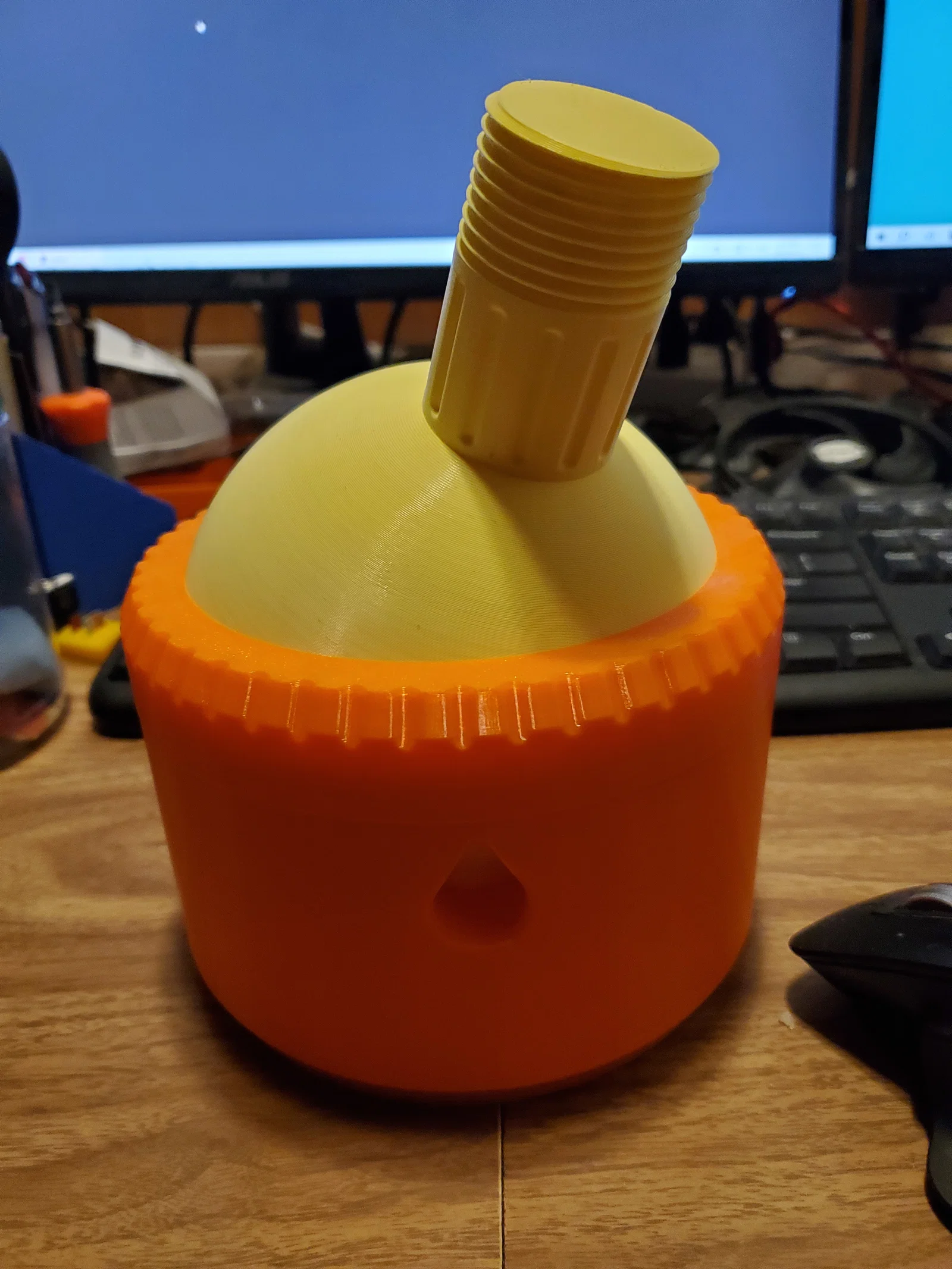

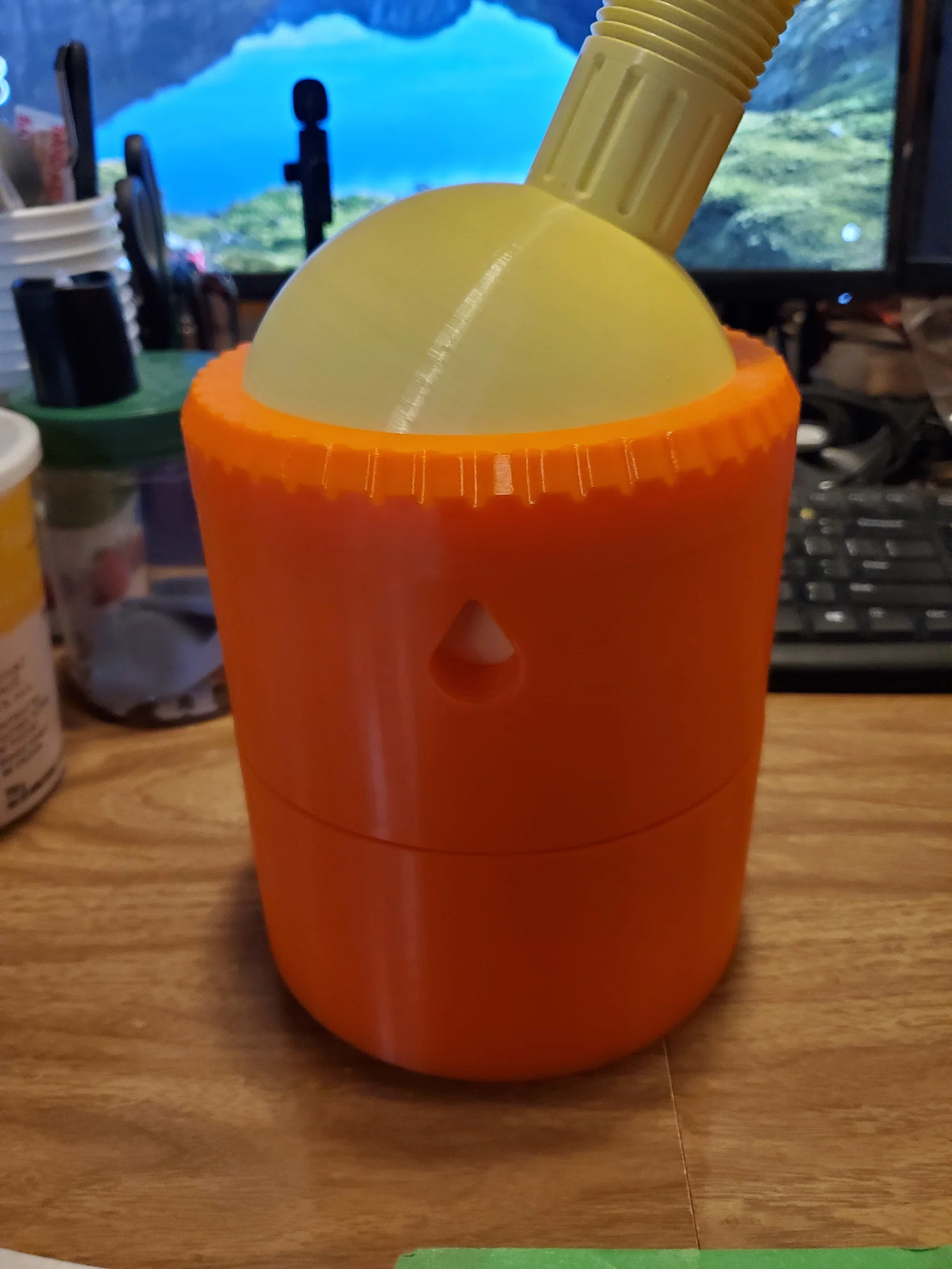

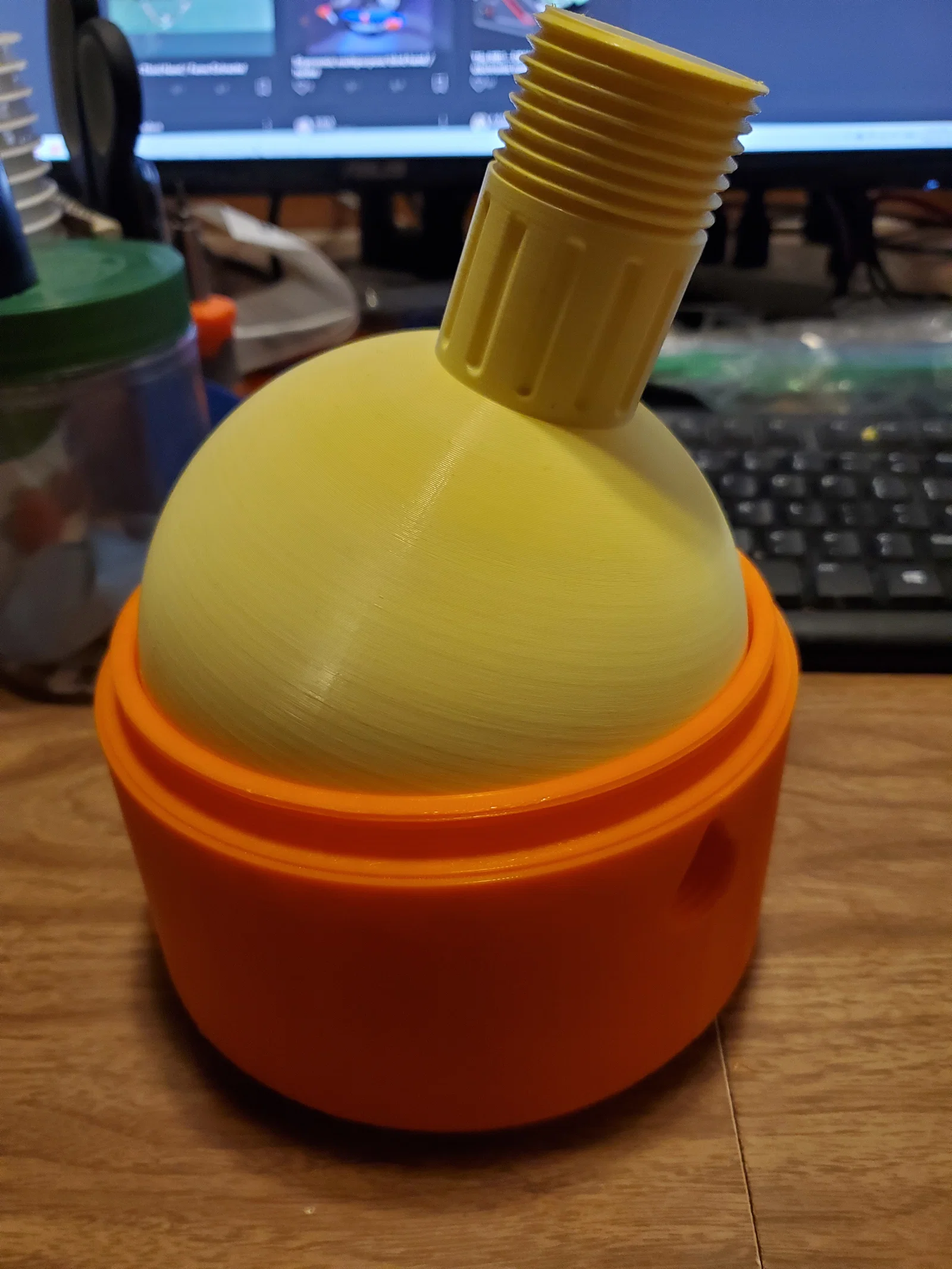

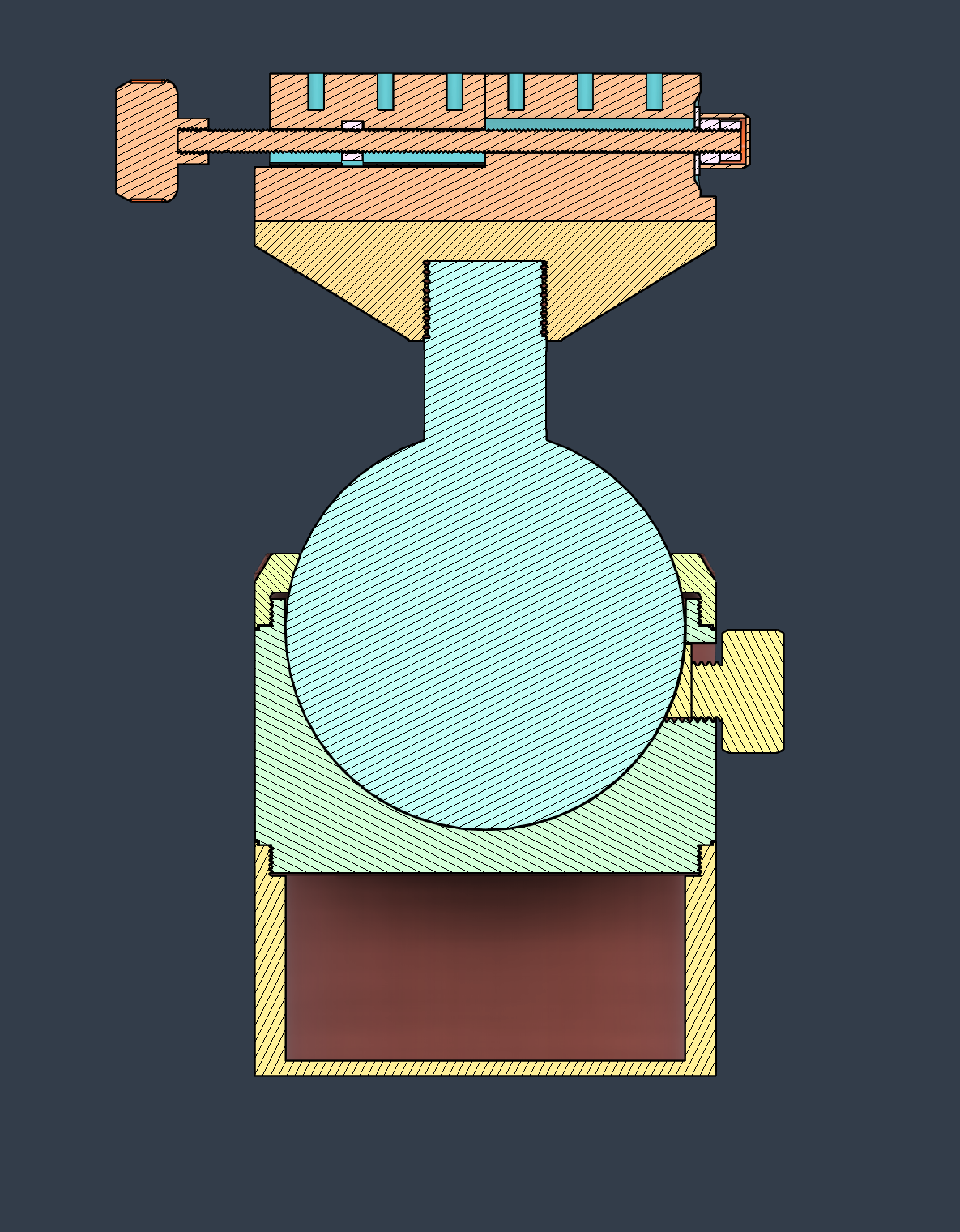

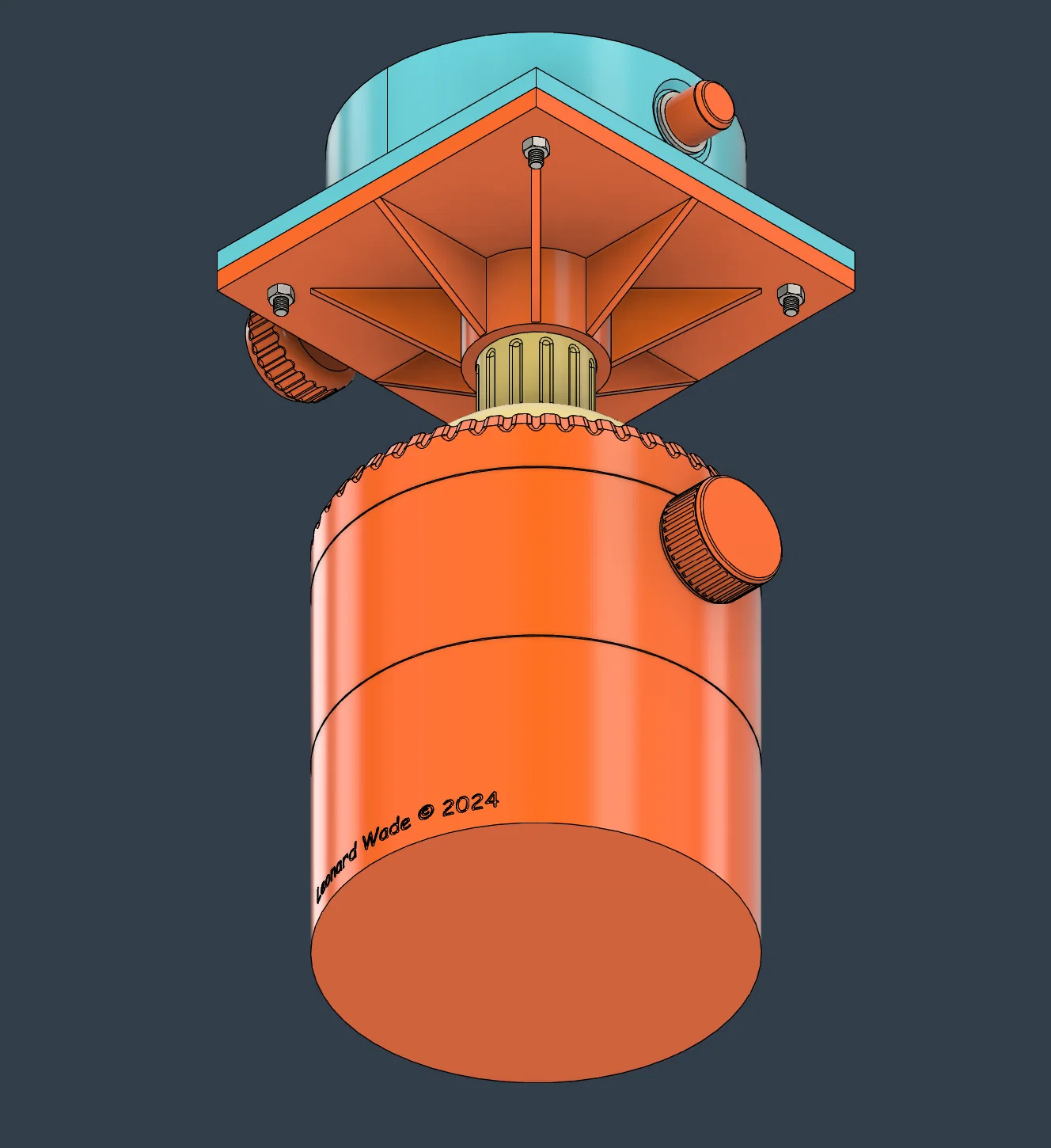

Vòng trên cùng của phần đế được thiết kế để tạo độ ma sát lên quả cầu mà không cần siết khóa hoàn toàn. Có một con ốc khóa ở bên hông để khóa quả cầu chắc chắn tại chỗ.

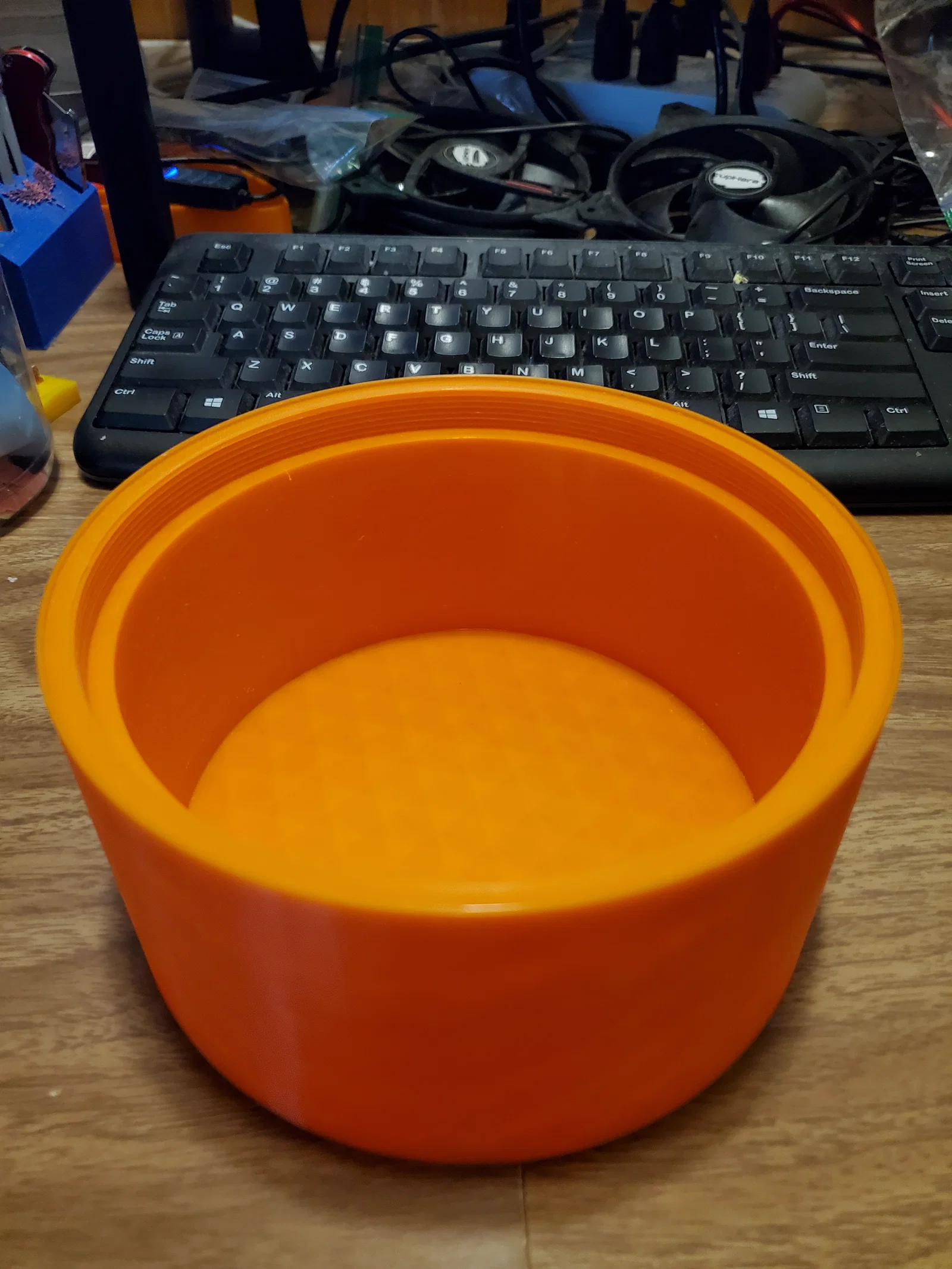

Phần đế nặng khoảng 3 lbs khi đổ đầy cát. Bạn có thể dùng thứ bạn sẵn có: sỏi/cát/sắt vụn/tiền lẻ.

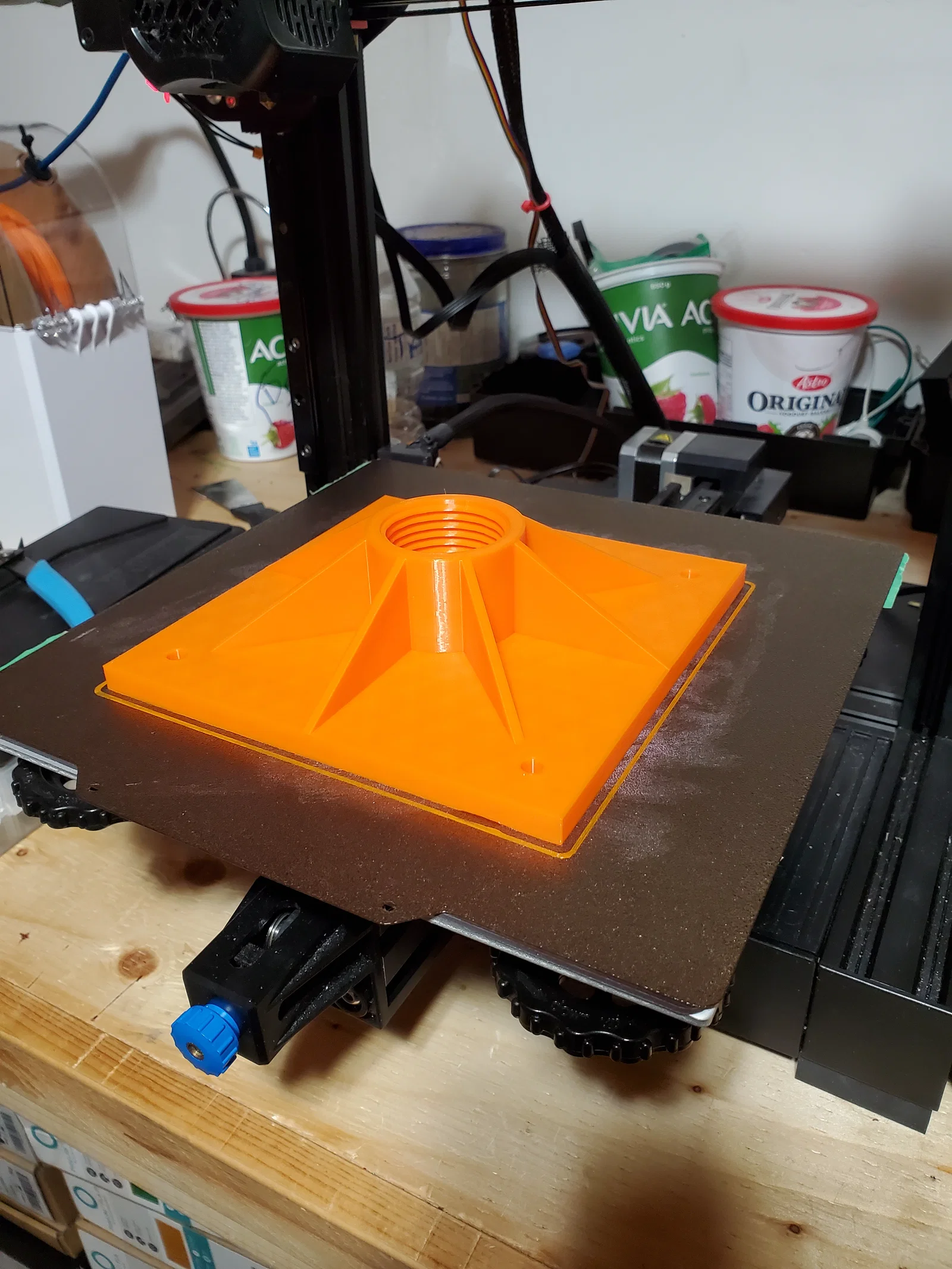

Pin vice có thể tháo rời và thay bằng món khác. Mẫu lỗ là 120mm x 120mm (lỗ 6mm). Mình muốn loại pin vise nên mình làm theo kiểu đó. Lỗ pin là 5.2mm nên bạn có thể dùng ốc M5 cho các chốt kẹp giữ phôi. Mình cuối cùng dùng chốt gỗ 3/16" dài 25mm.
Đường kính đế là 150 mm.

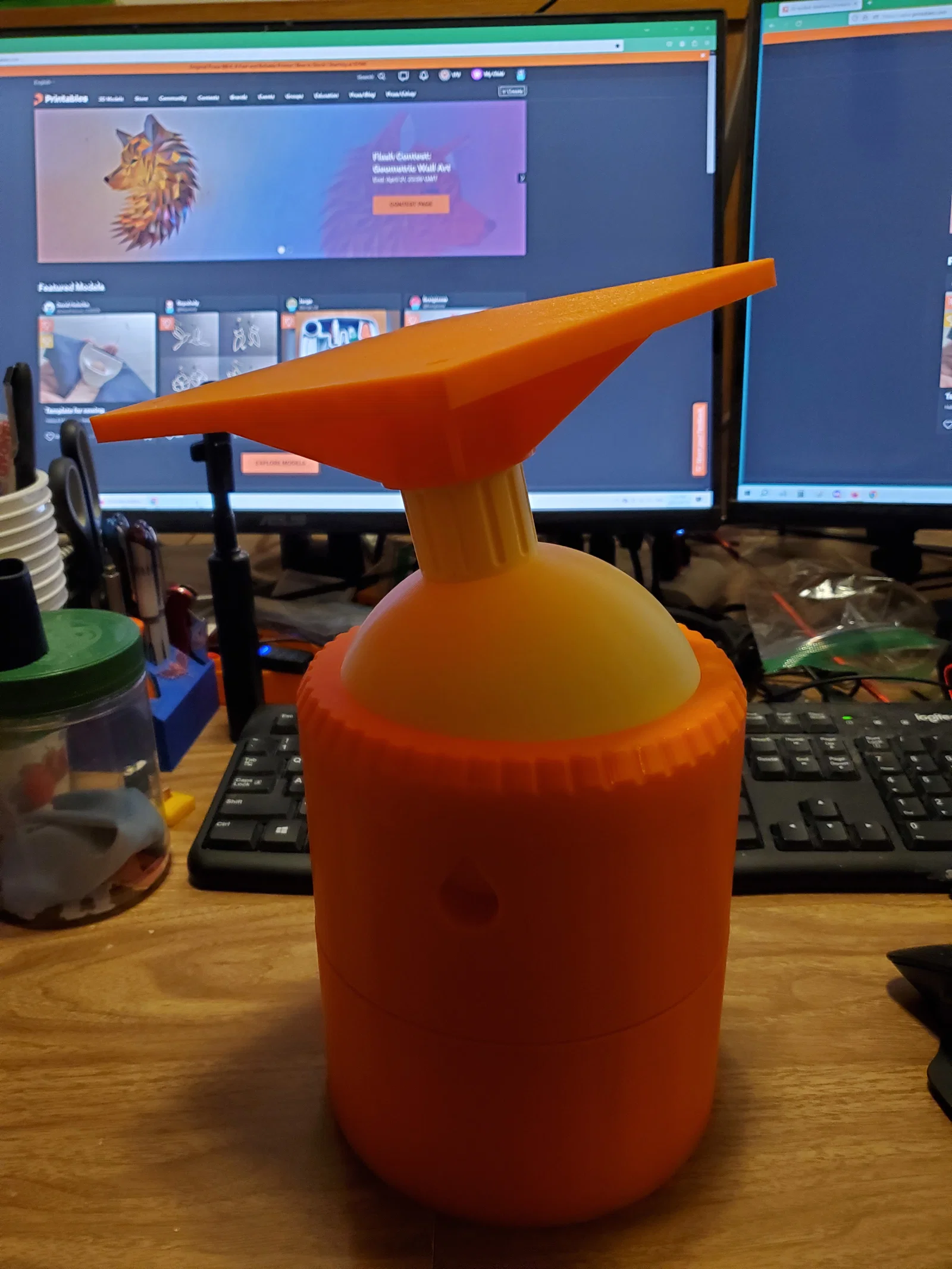

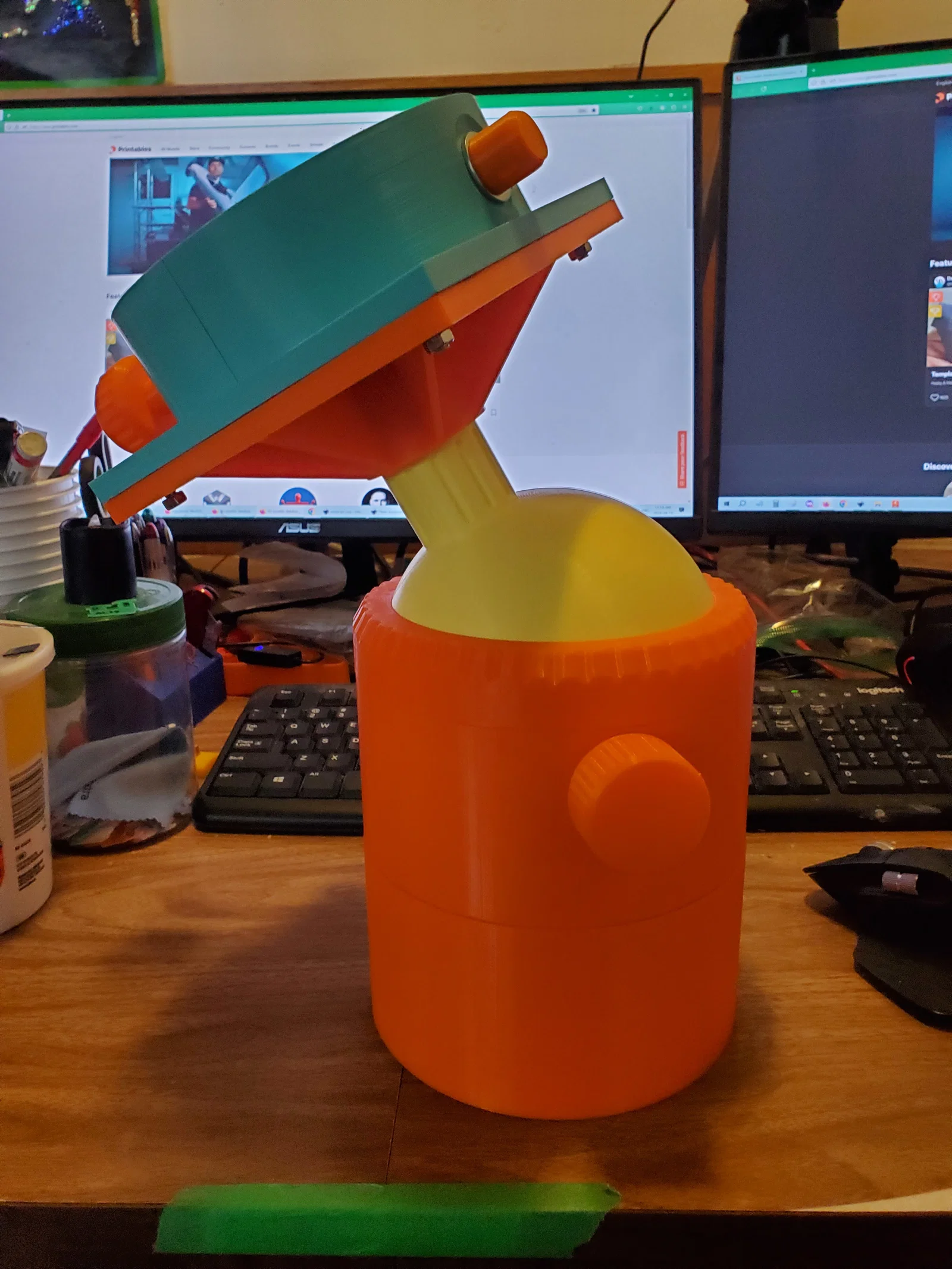

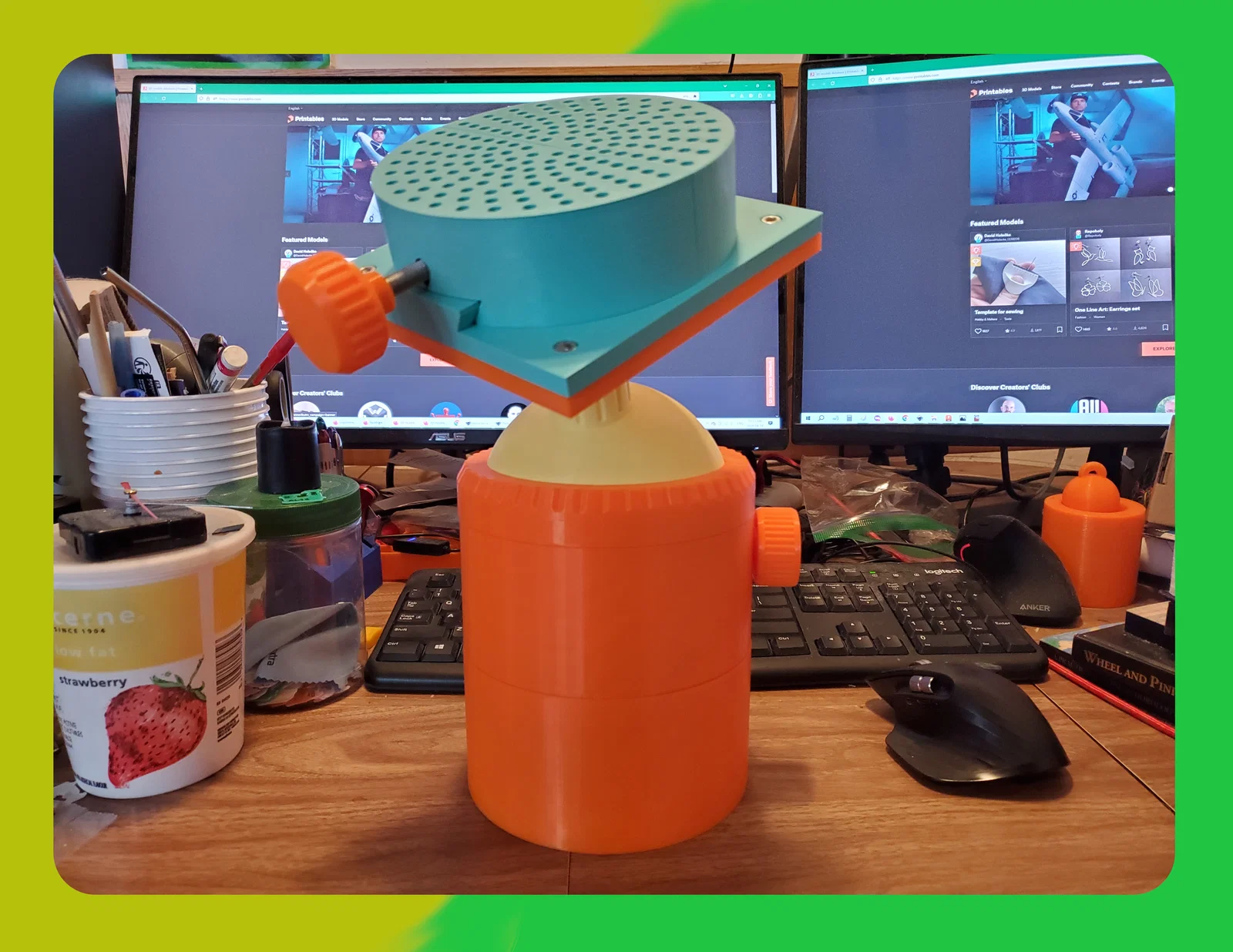

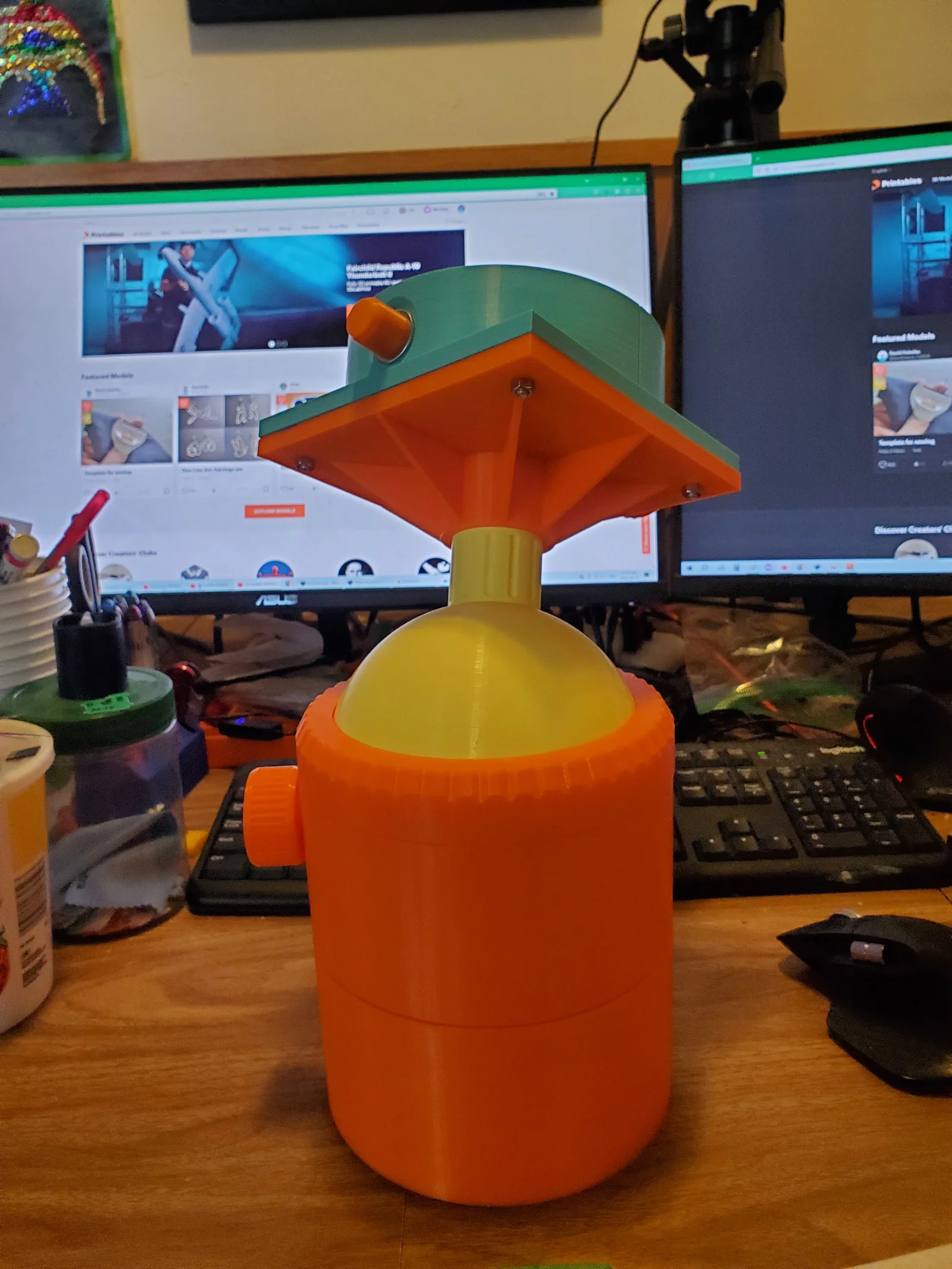

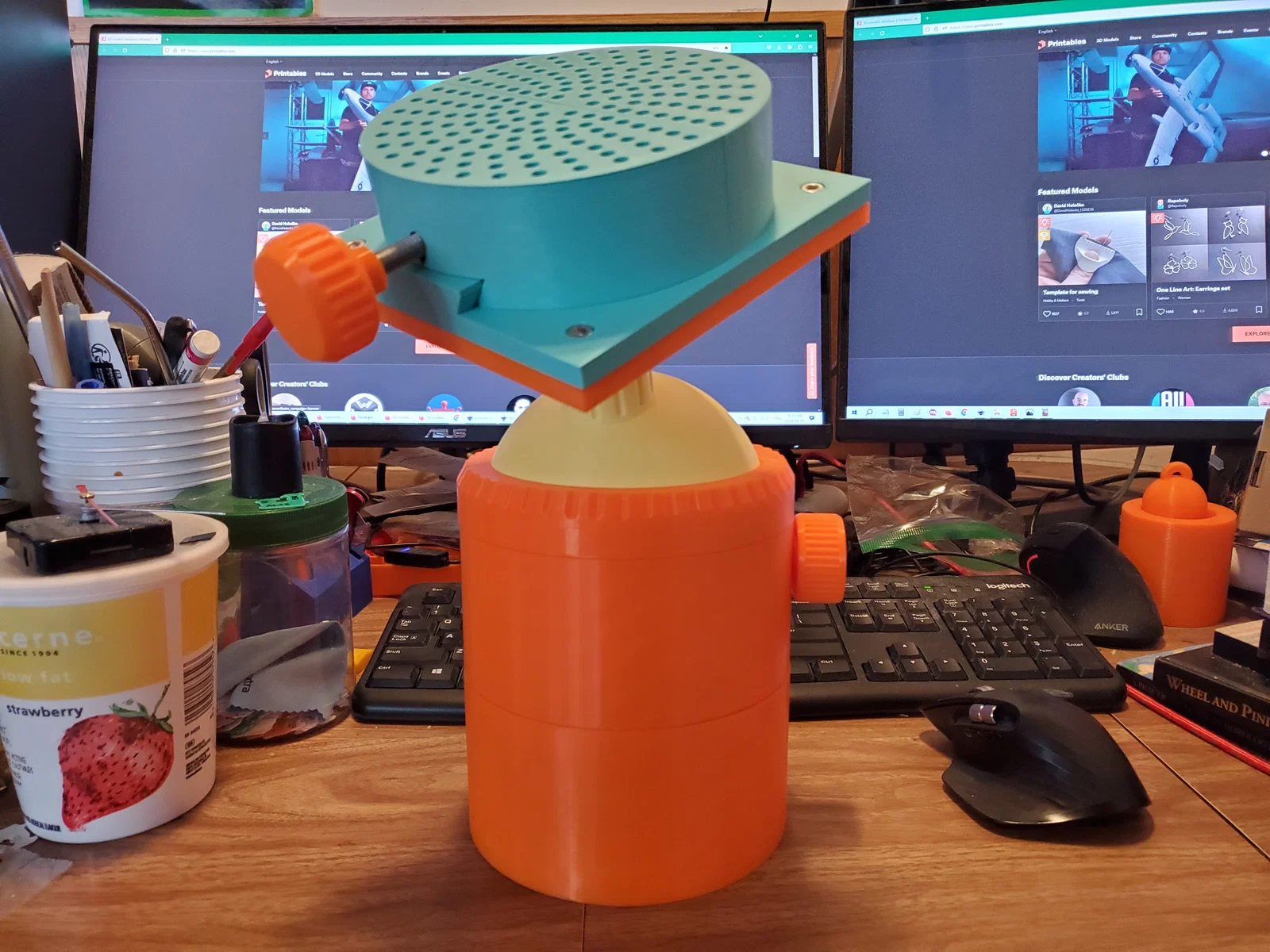

Chiều cao khi lắp như hình là 325mm.
Phần cứng cần dùng
4 - ốc M5x16 đầu trụ (cap screws) kèm ê-cu
Thanh ren 5/16 dài 180mm kèm 3 ê-cu và 1 long đen phẳng.
Keo để dán núm vặn ê-tô và nắp che ê-cu.
Hướng dẫn Slicer

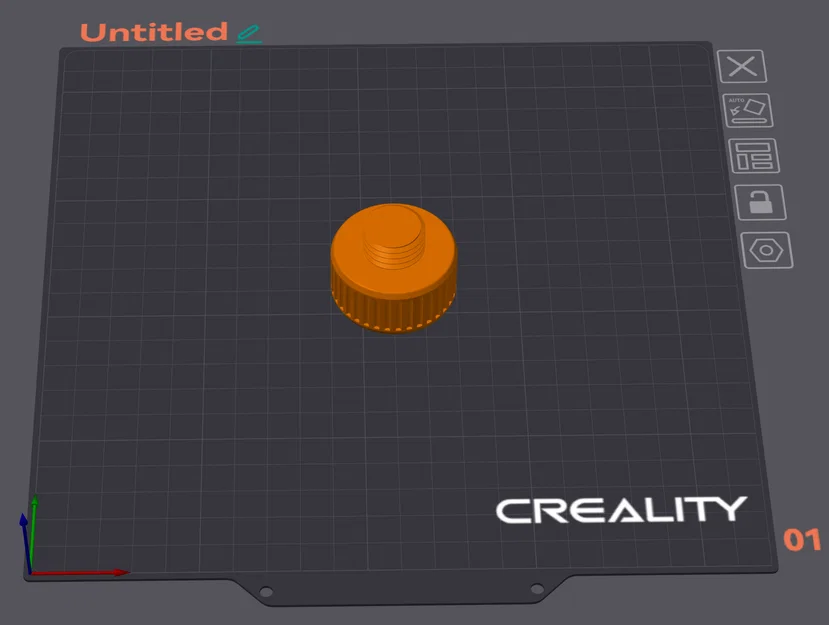

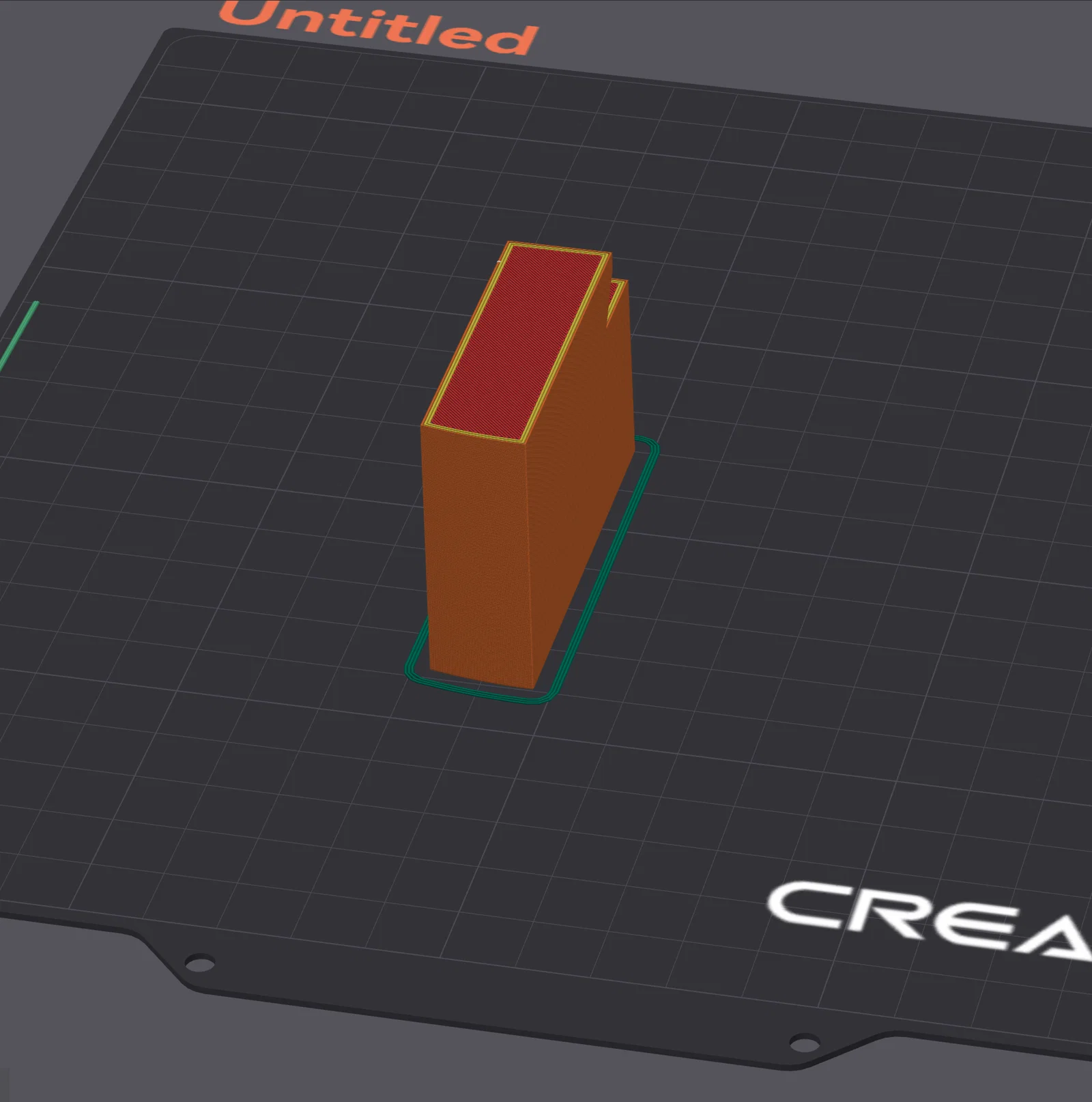

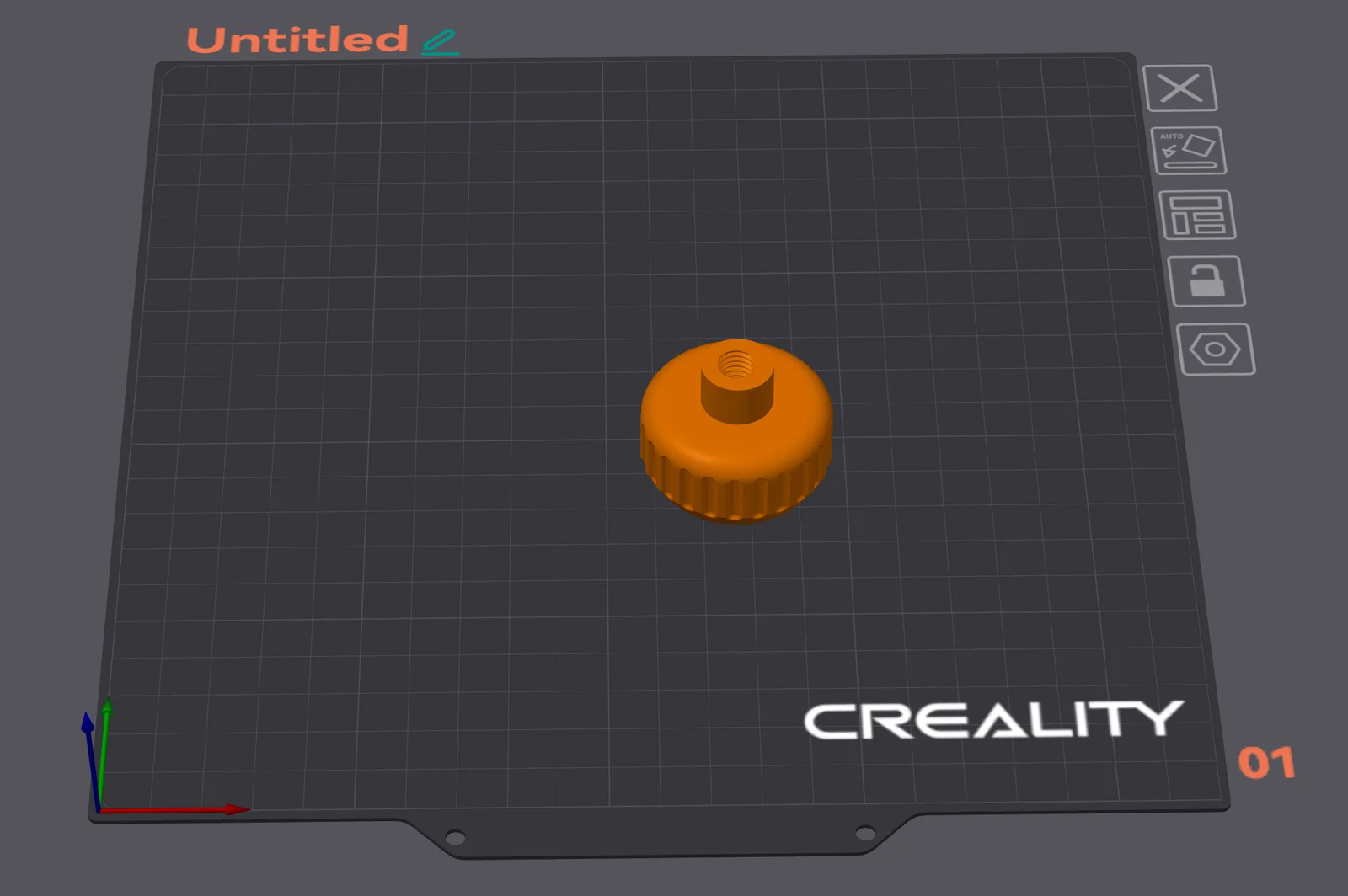

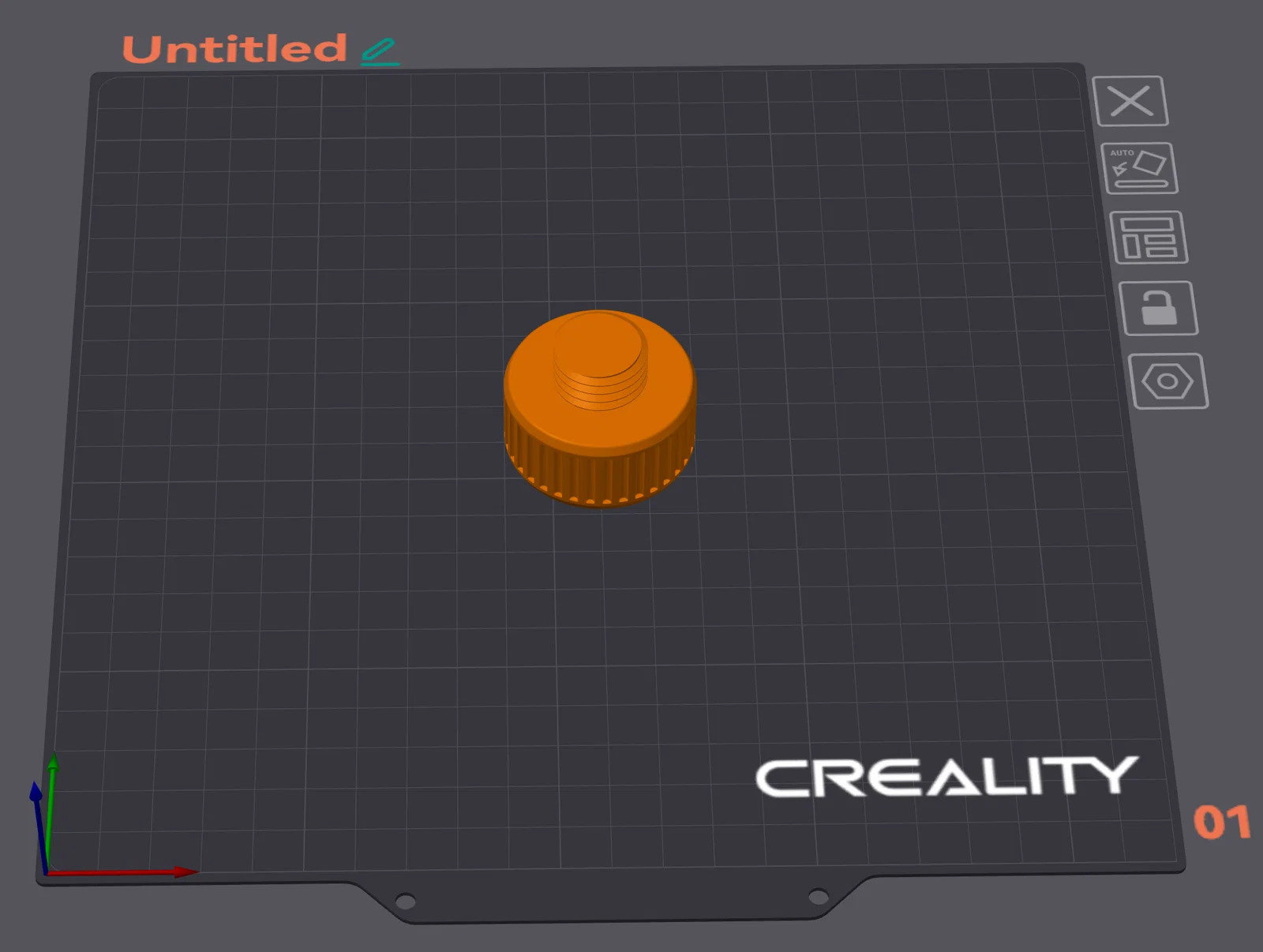

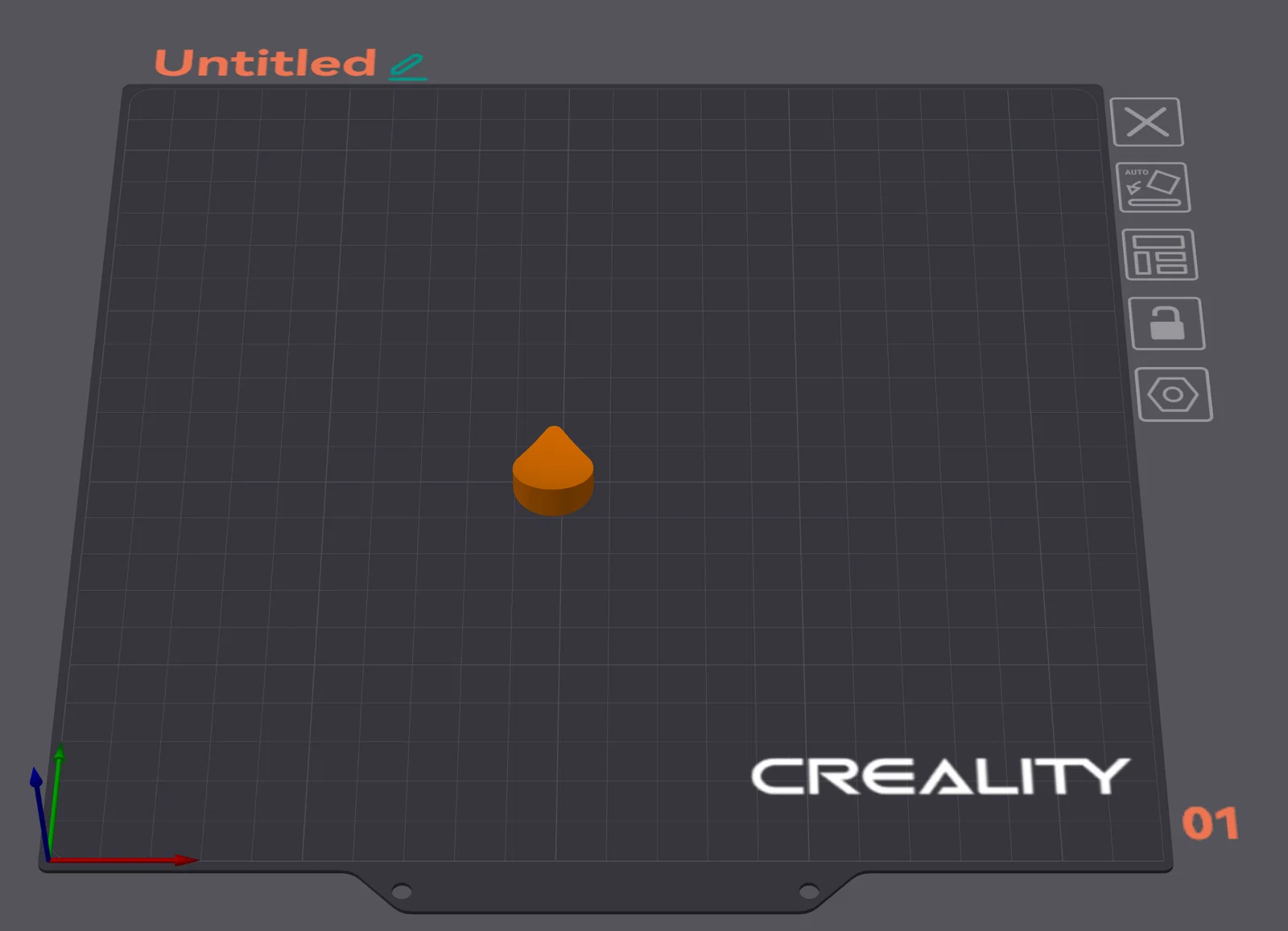

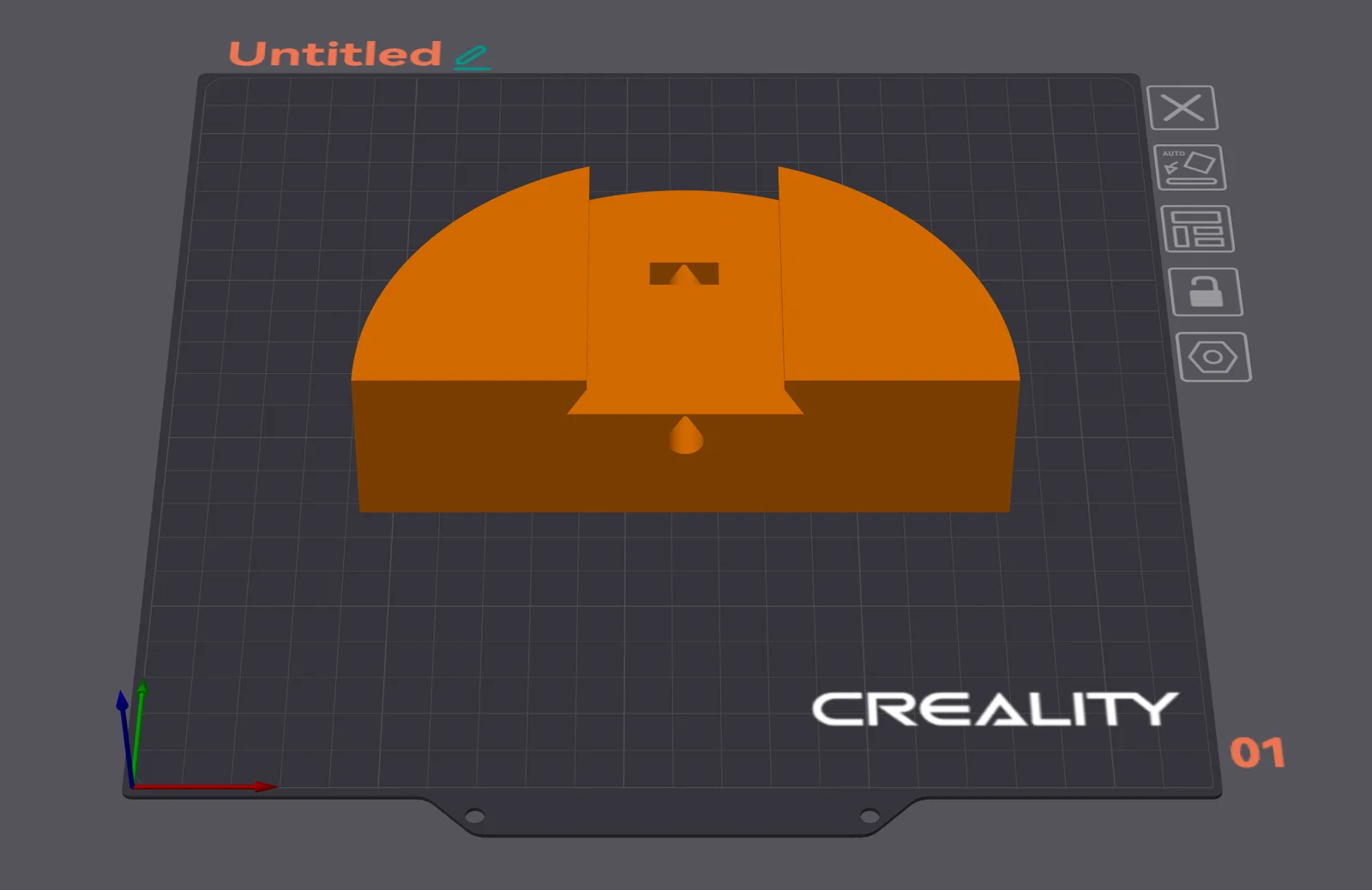

In các chi tiết với các lỗ dạng teardrop hướng lên trên.

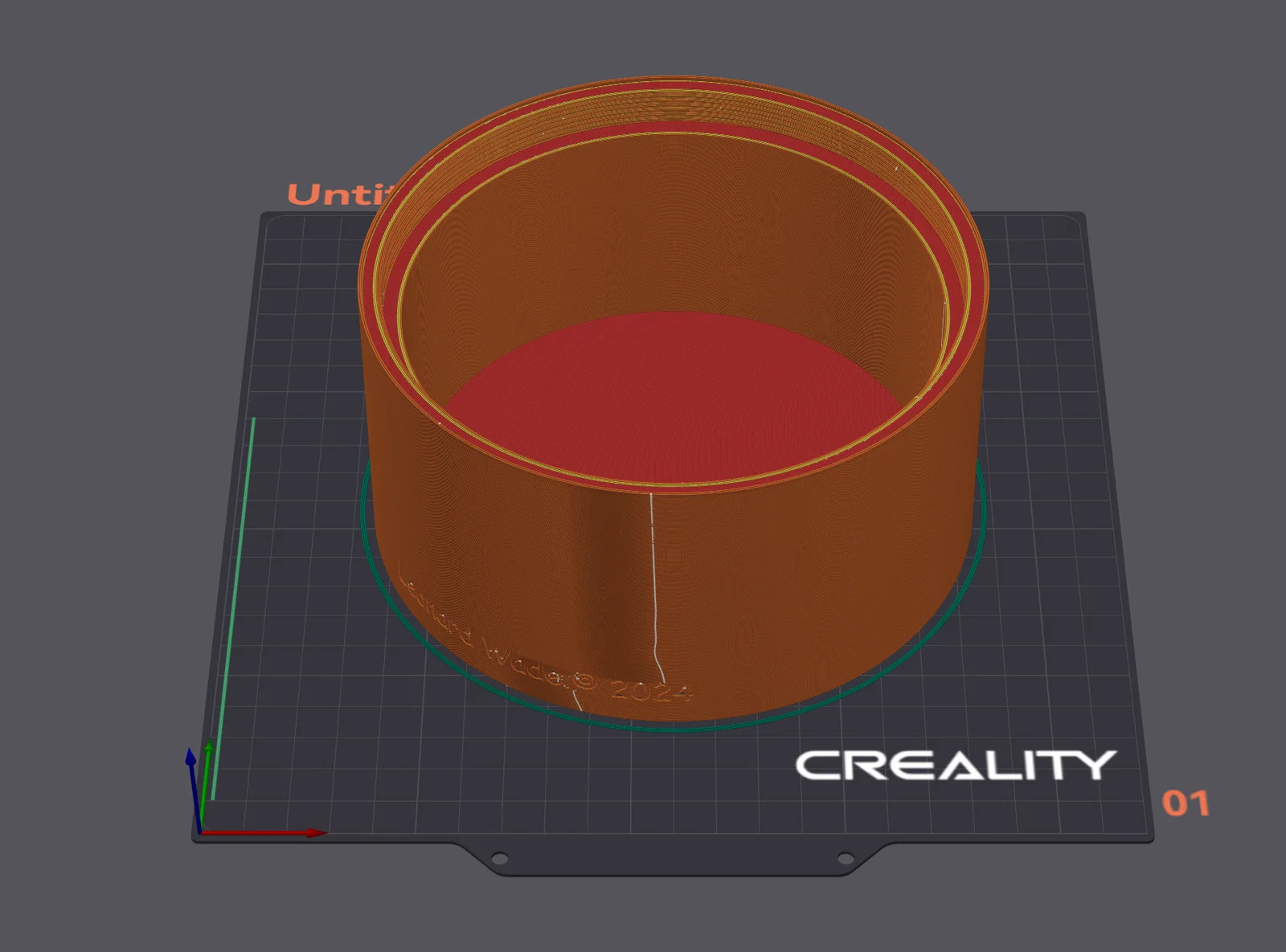

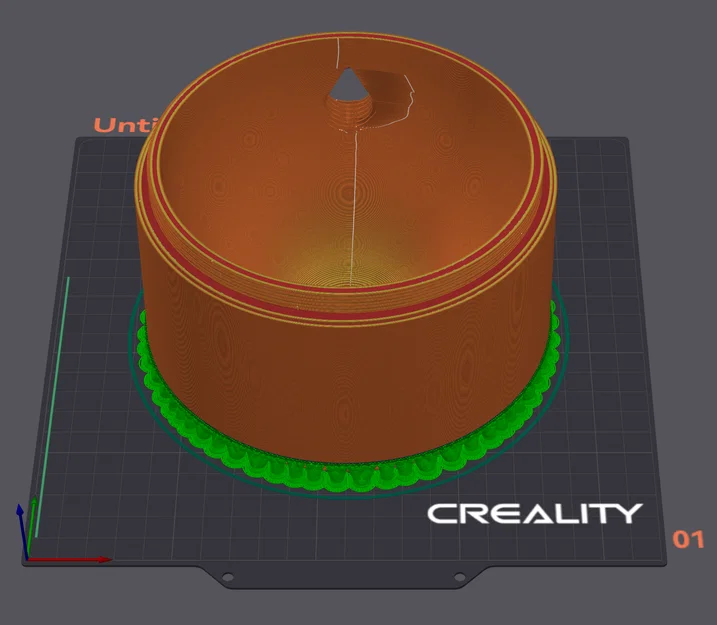

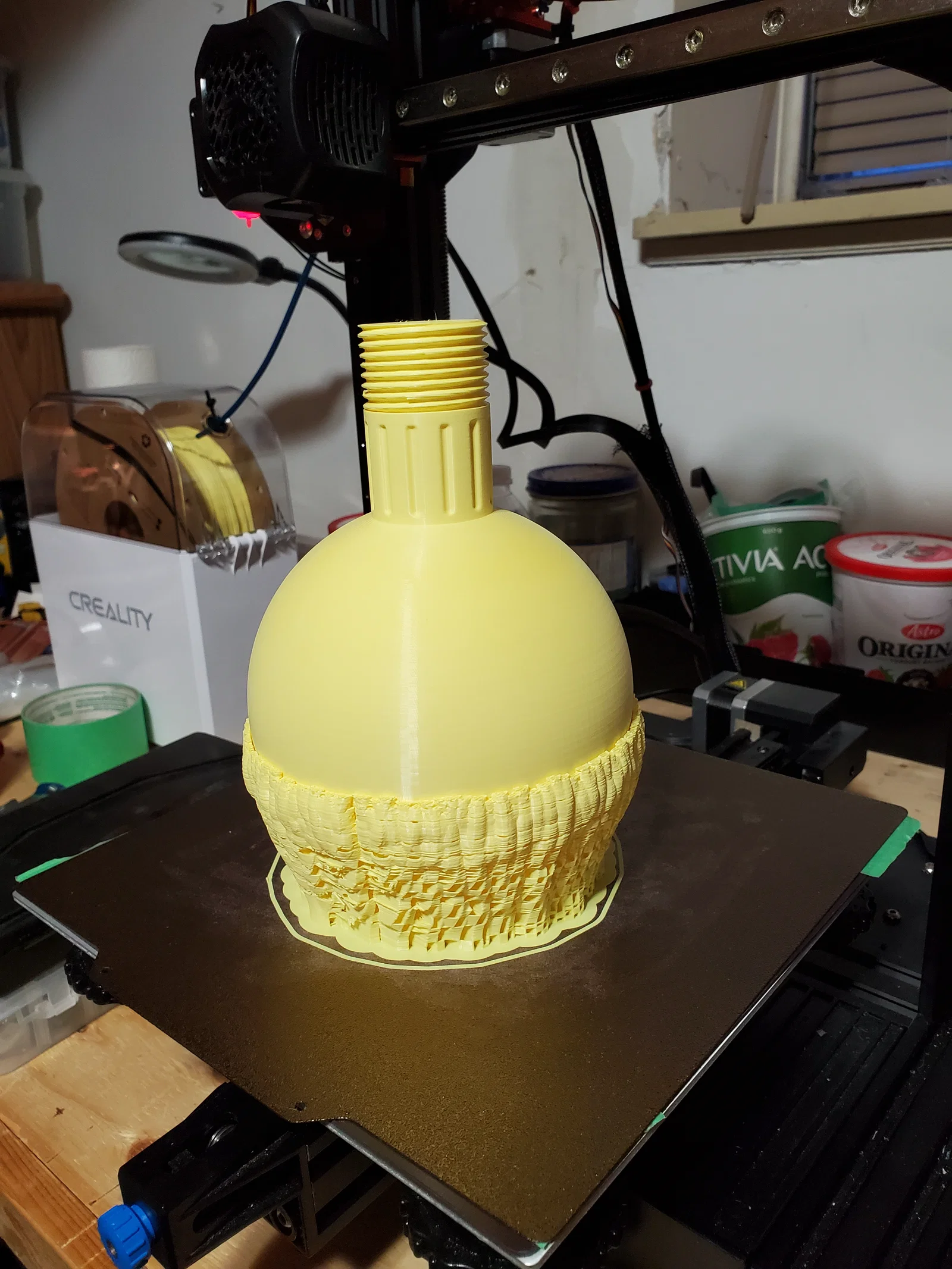

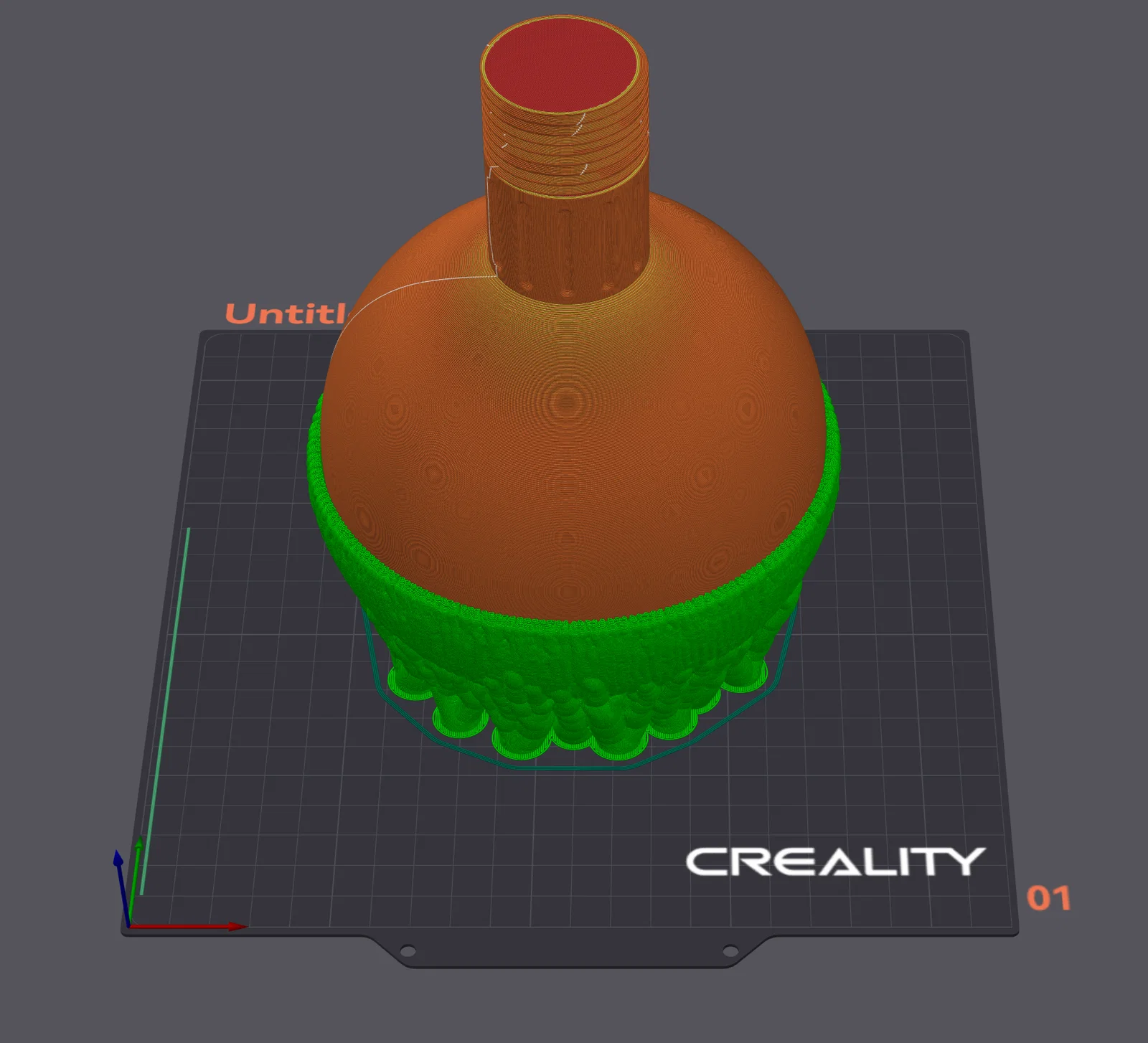

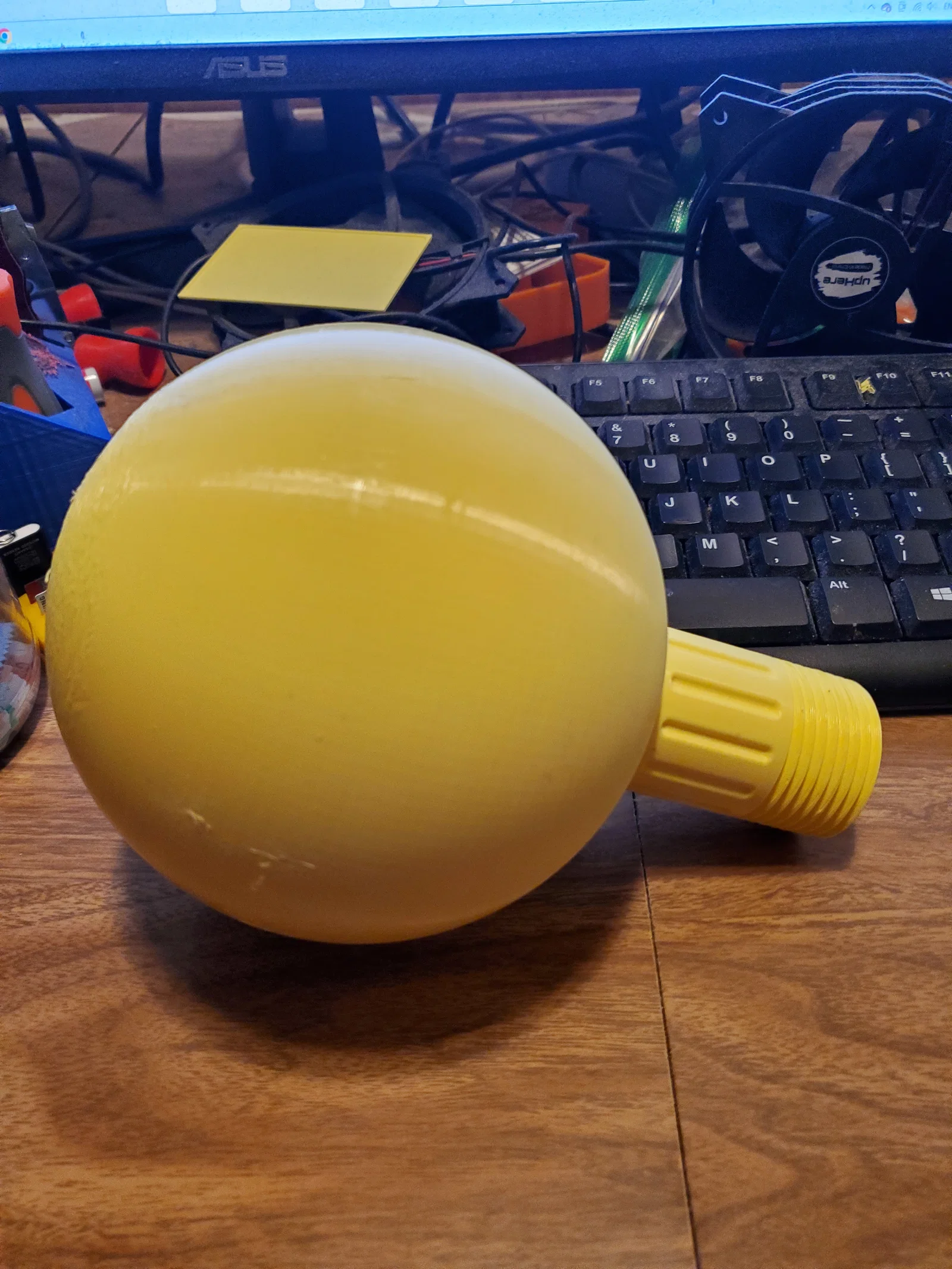

Phần duy nhất cần supports là quả cầu và phần đế.

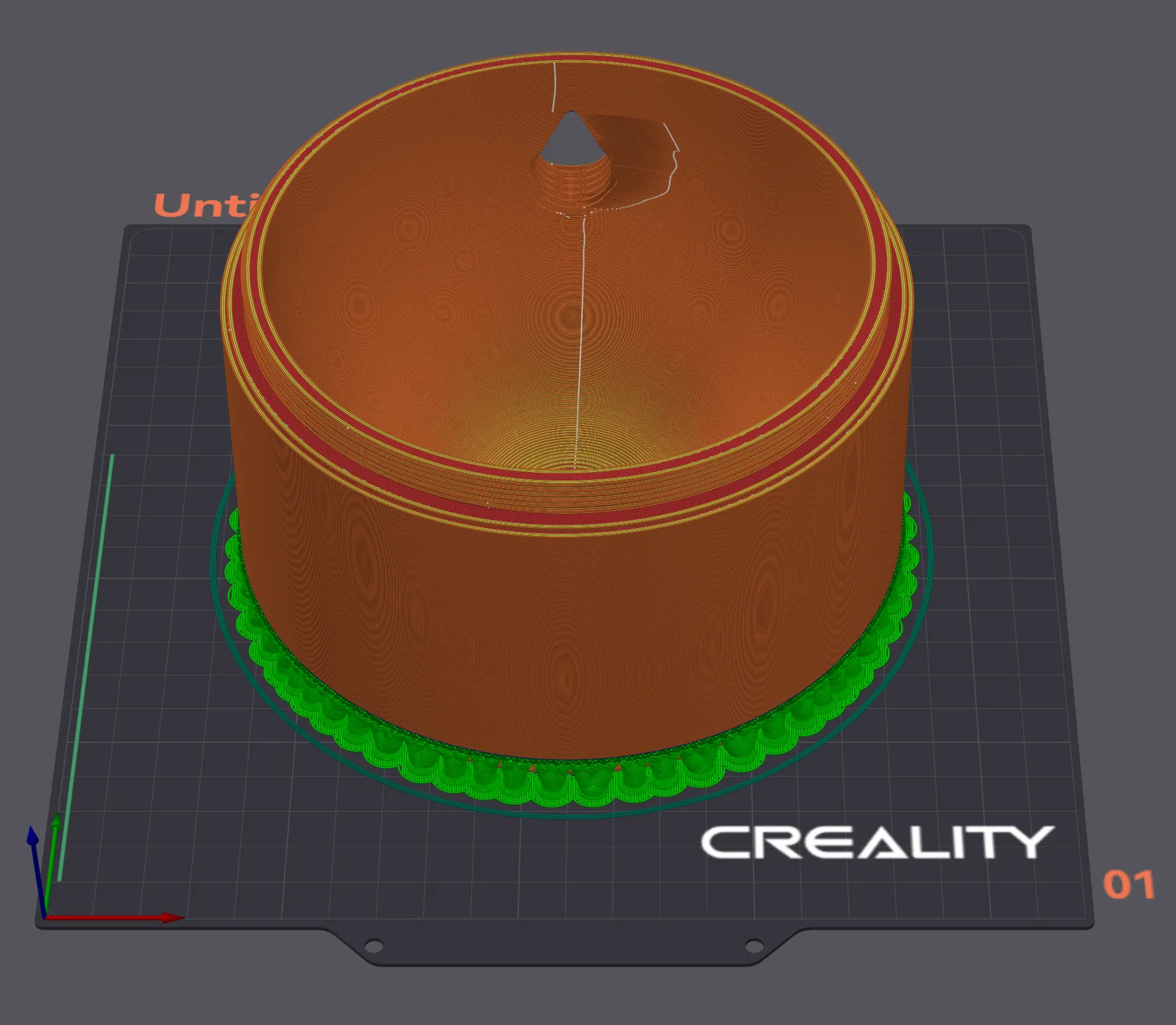

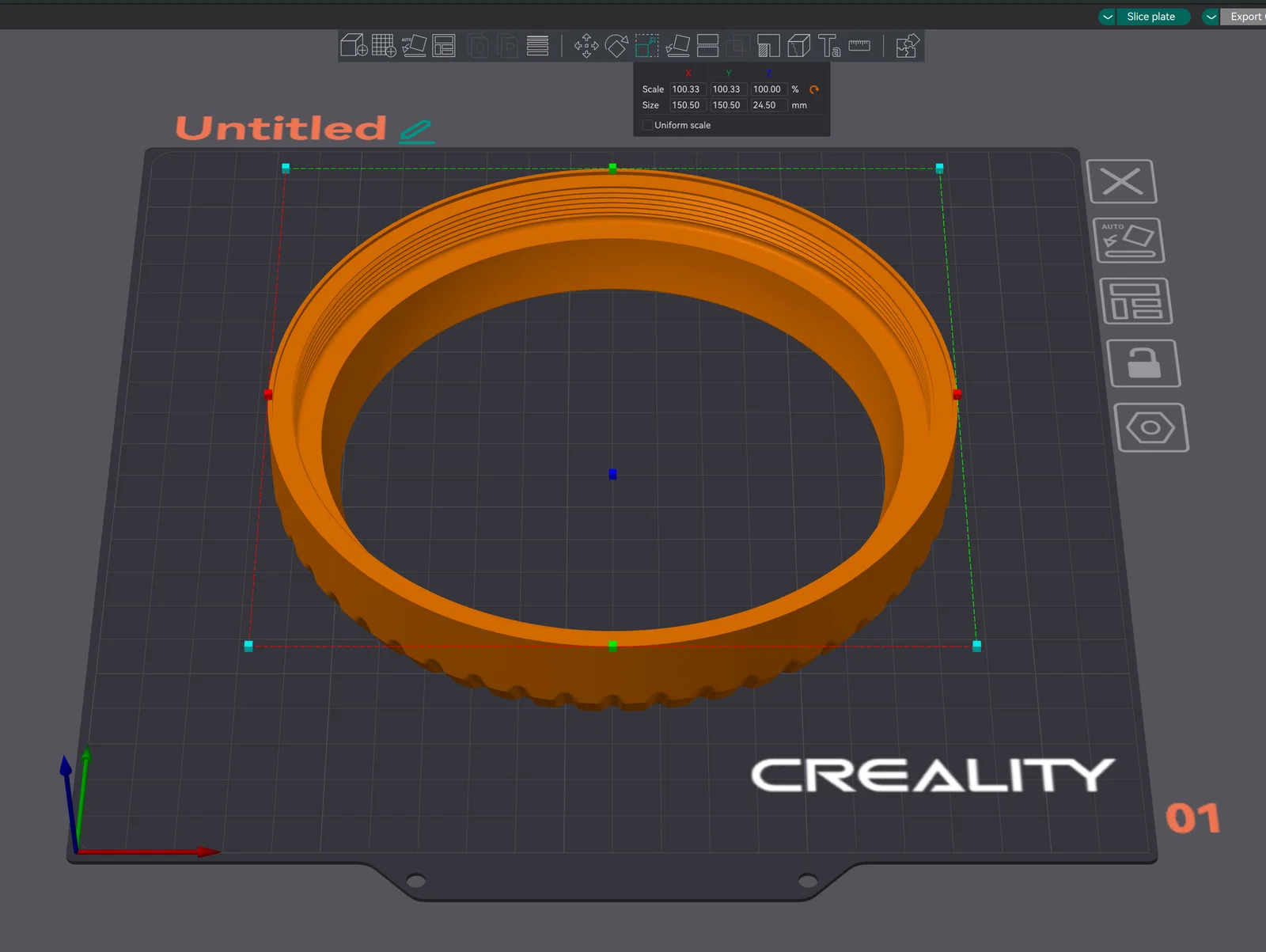

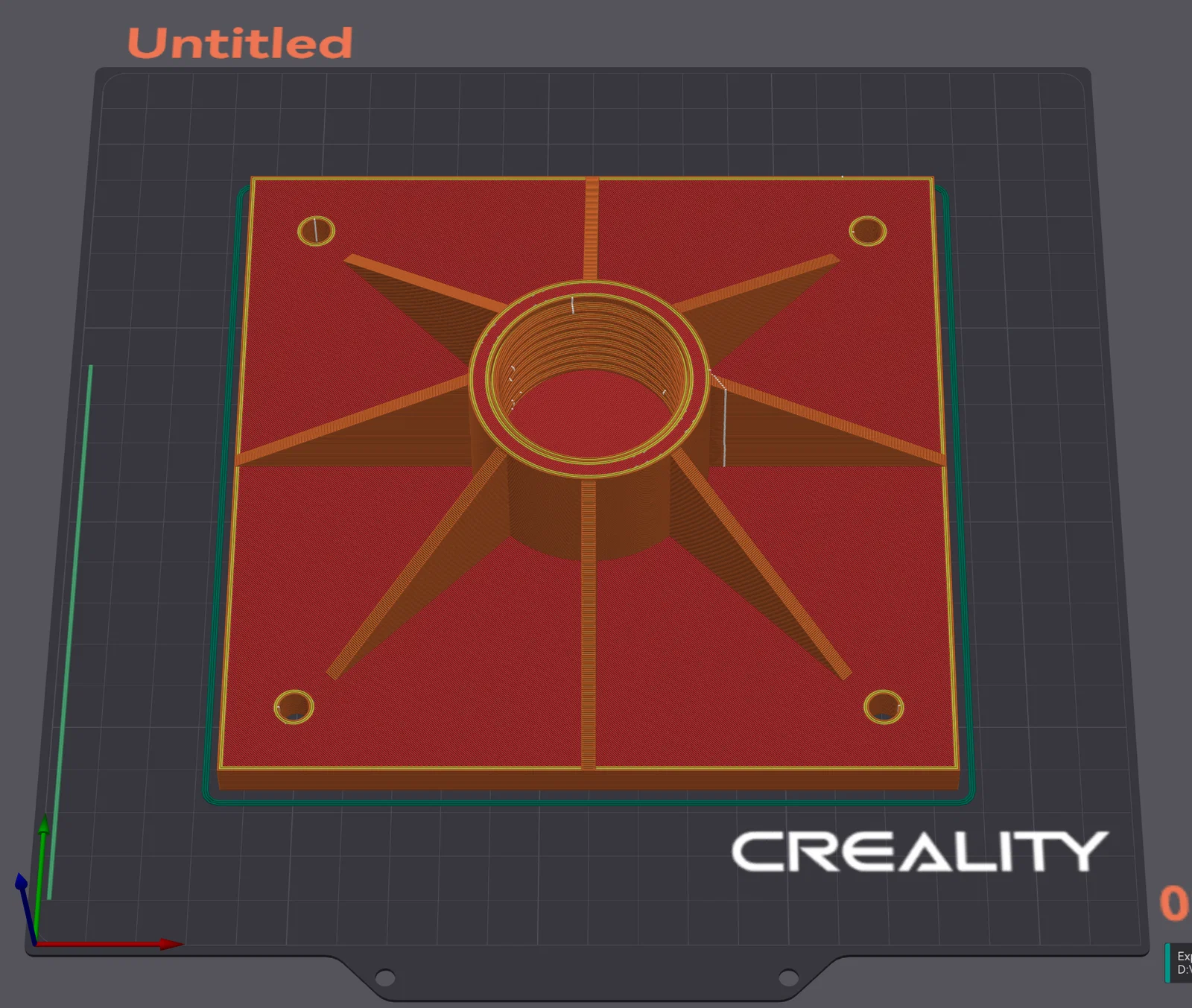

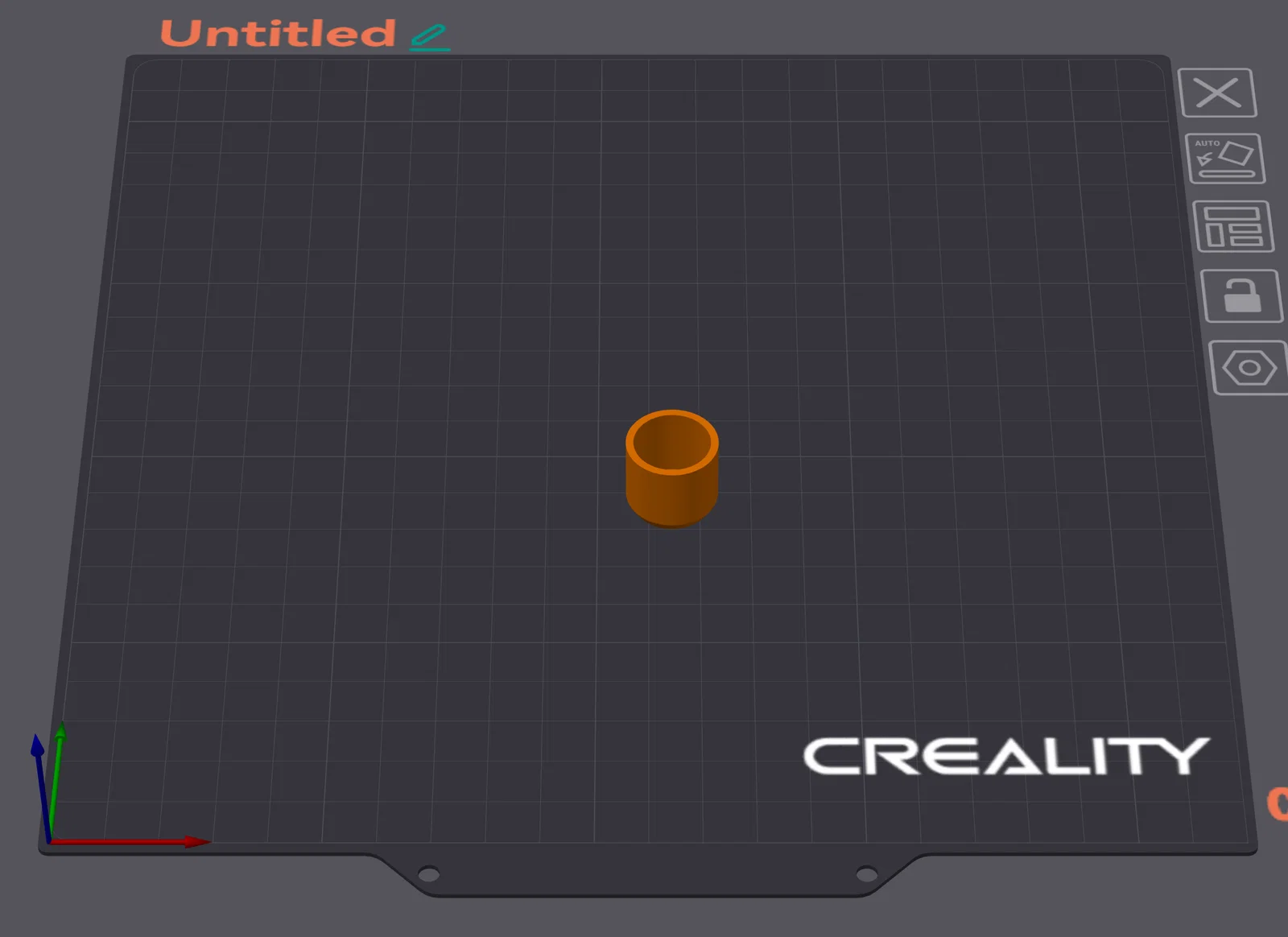

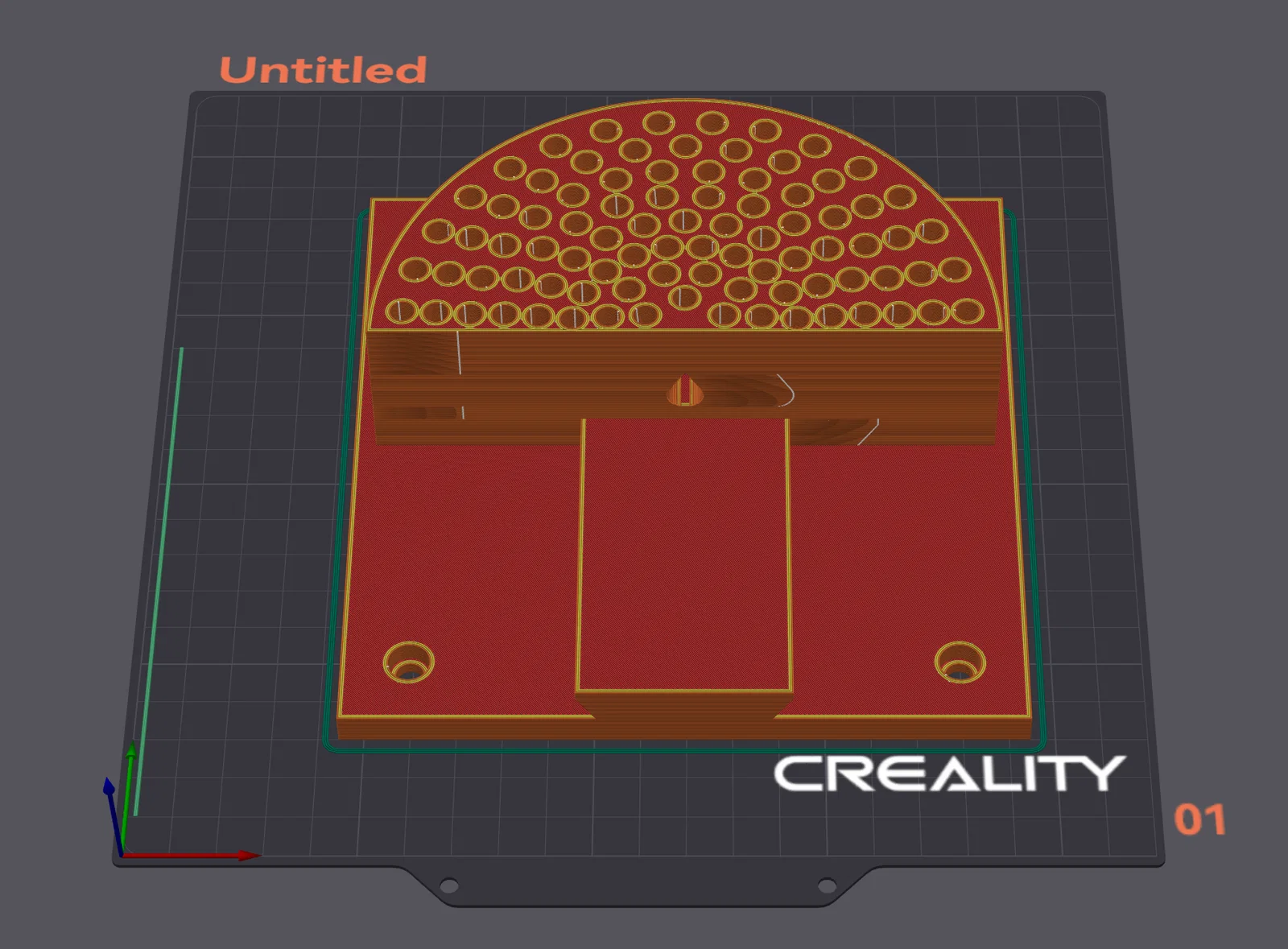

Mình phải tăng scale theo X và Y cho vòng tạo ma sát / đế có khoang đổ trọng lượng để chúng khít nhau, xem hình trong slicer. File gcode đã bao gồm phần tăng này.
Màu filament:
Polymaker Polylite PLA - Cam
Polymaker Polylite PLA Pro - Vàng nhạt
Polymaker Polylite PLA Pro - Teal
