Double RepRack - Kệ lưu trữ filament DIY x2 (xếp 2 tầng cuộn)

DIY gấp đôi!

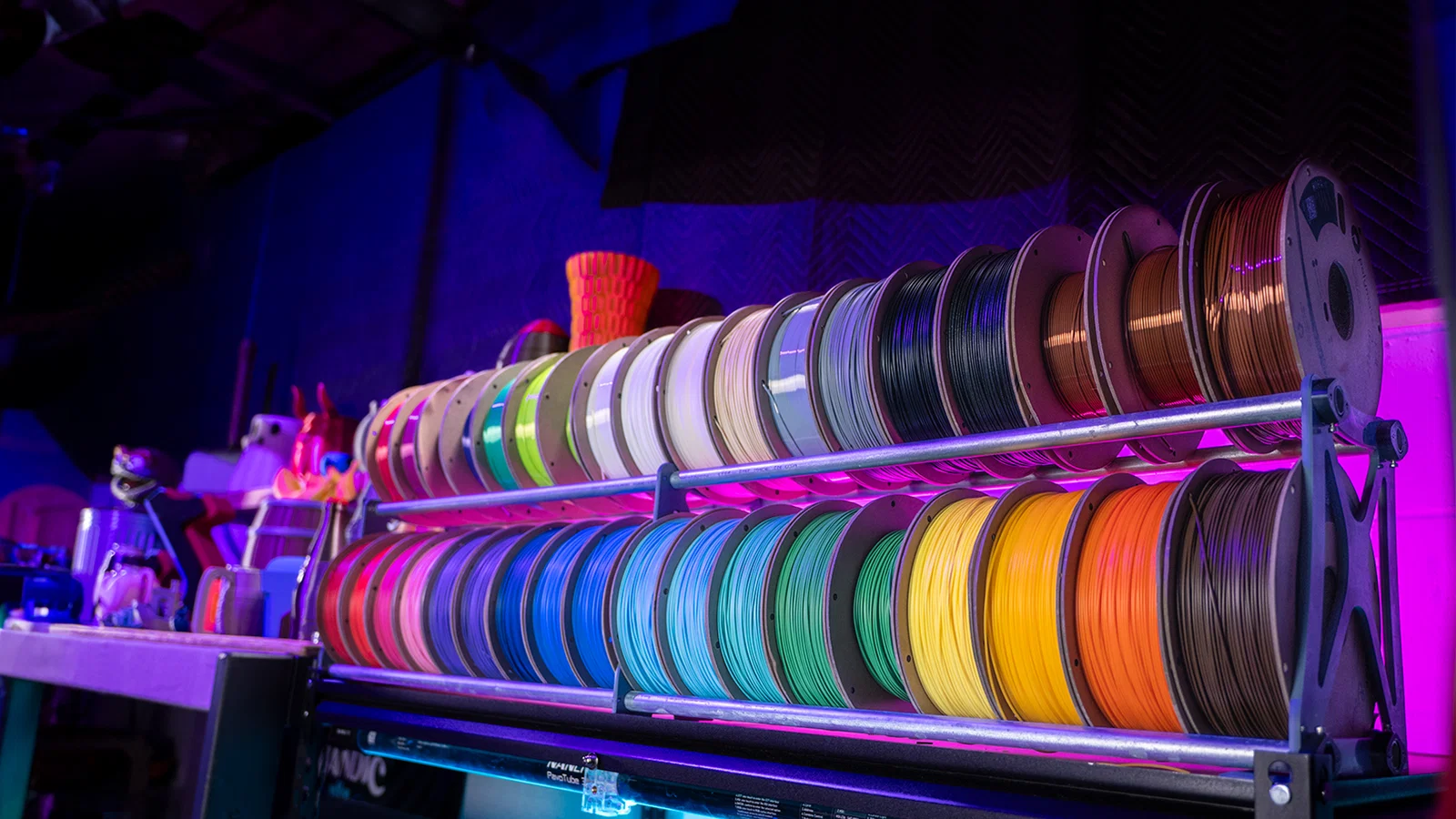

Bản remix của hệ thống lưu trữ filament "RepRack" cho phép xếp 2 hàng cuộn filament chồng lên nhau. Thiết kế để đặt trên kệ hoặc trong các shelving unit. Hệ này dùng ống EMT conduit 1/2" làm “rack rails” (thanh ray) của hệ thống. Cần ốc/vít để lắp các kẹp (clamps) nhằm giữ cố định các thanh ray.

Cần thêm phần cứng (hardware):

• Vít tự tạo ren (Thread Cutting Screws)
• Bộ ốc M4 (M4 Hardware)
• Bộ ốc M3 (M3 Hardware)
• Ốc cấy nhiệt M3 (M3 Heat Press Inserts)
• Ống EMT conduit 1/2"

NOTE: Các bracket khá to nên không vừa bàn in Ender 3 (hoặc tương tự 235mm). Kích thước 248mm x 208mm. Được canh size để vừa build volume của Prusa Mk3 / Mk4 (cũng vừa bàn của Bambu X1 & P1P).

Đồ cần mua (Affiliate Links):

• Ống conduit 1/2": https://www.lowes.com/pd/Common-1-2-in-Actual-50-In-Metallic-Emt-10-ft-Conduit/3129551
• M3 Heat Inserts: https://amzn.to/3LEMezN
• Filament Polymaker: https://tinyurl.com/Polymakerr

File bao gồm:

• File STEP Double RepRack
• Left Double Rack STL
• Right Double Rack STL
• Mid Double Rack STL
• M4 Clamp STL
• Thread Cutting Screw Clamp STL
• M3 Insert Clamp STL
• Double Rack Bracket DXF

Thiết lập in khuyến nghị:

• 3 Perimeters
• 20% Infill
• Không cần Supports
• PLA thường là đủ cho mục đích này. Nếu đặt gần các bộ phận nóng thì nên dùng ASA hoặc ABS.
• Khuyến nghị nozzle lớn & layer height lớn hơn (.6/.8) nhưng không bắt buộc.
