Elegoo Neptune 4 (Pro/Plus/Max): Bracket 45° cho cảm biến filament runout

Thông tin cập nhật: Mình thấy một bài trên reddit nói có người bị mòn thủng cái bạc đồng (brass bushing) trên runout sensor. Sau khi kiểm tra cái của mình (khoảng 120 giờ in sau khi dùng cái bracket này, chỉ in PLA, không dùng filament dạng mài mòn) thì mình cũng thấy bắt đầu có một rãnh nhỏ hình thành trên bạc đồng ở mặt dưới. Mình đoán việc để filament lúc nào cũng cọ ở mặt dưới theo góc 45° như vầy sẽ làm nó mòn nhanh hơn so với khi sensor được gắn song song với đường đi của filament.

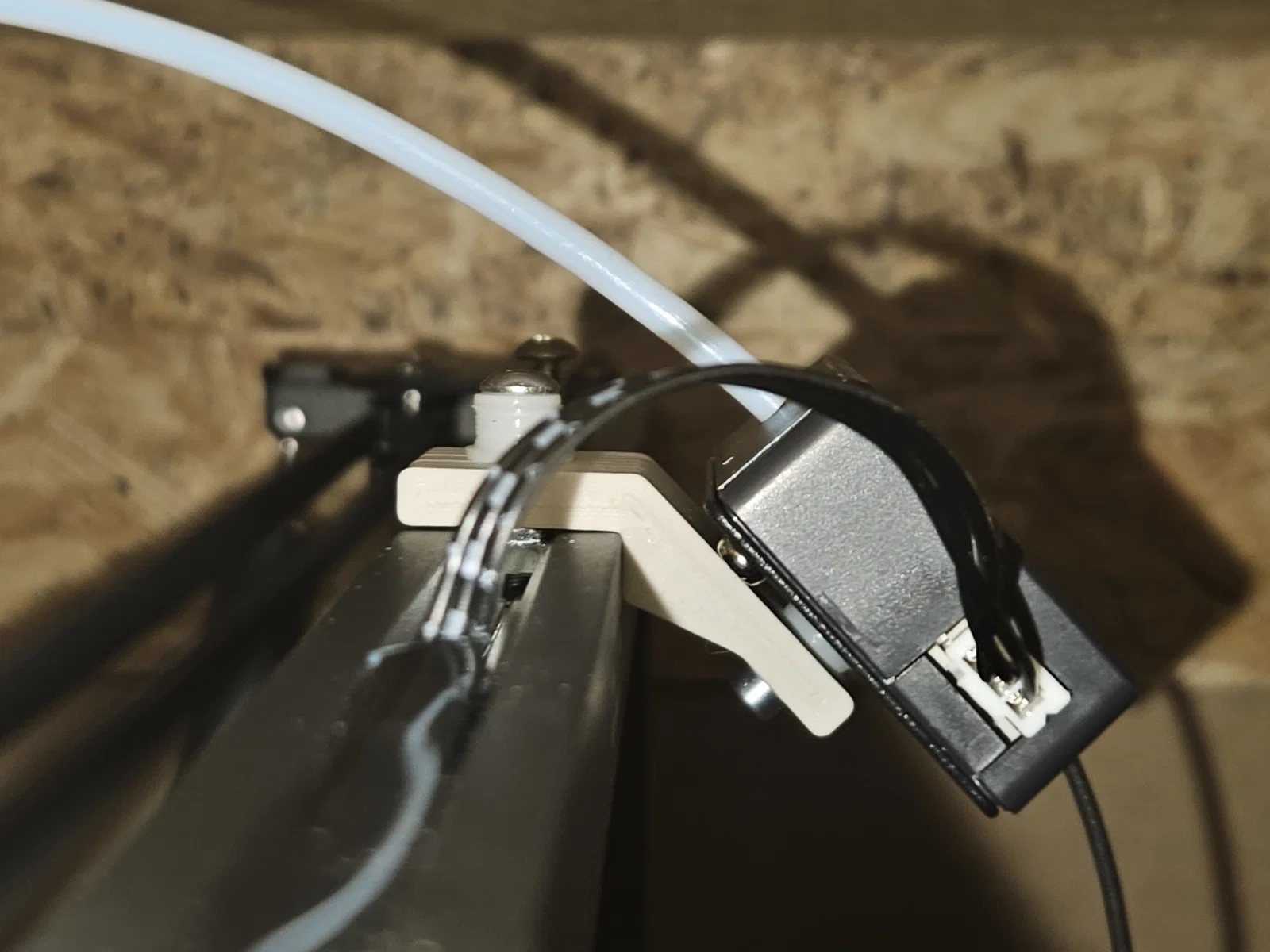

Mình làm một cái bracket góc 45° để gắn filament runout sensor lên phía trên máy Neptune 4 Pro, Plus hoặc Max (bắt vào T-slot trên thanh rail kim loại).

Do cái enclosure của mình phía trên máy khá chật, mình cho filament đi vào từ phía sau, nên đoạn bẻ 90° nhìn hơi gắt.

Bản thân filament sensor sẽ gắn khít vào bên trong, có cái chốt kim loại ở mặt dưới. Nếu bạn muốn giữ độ rơ lắc ngang (side-to-side) như ban đầu thì bạn sẽ cần dũa hoặc khoan nới lỗ ra một chút.

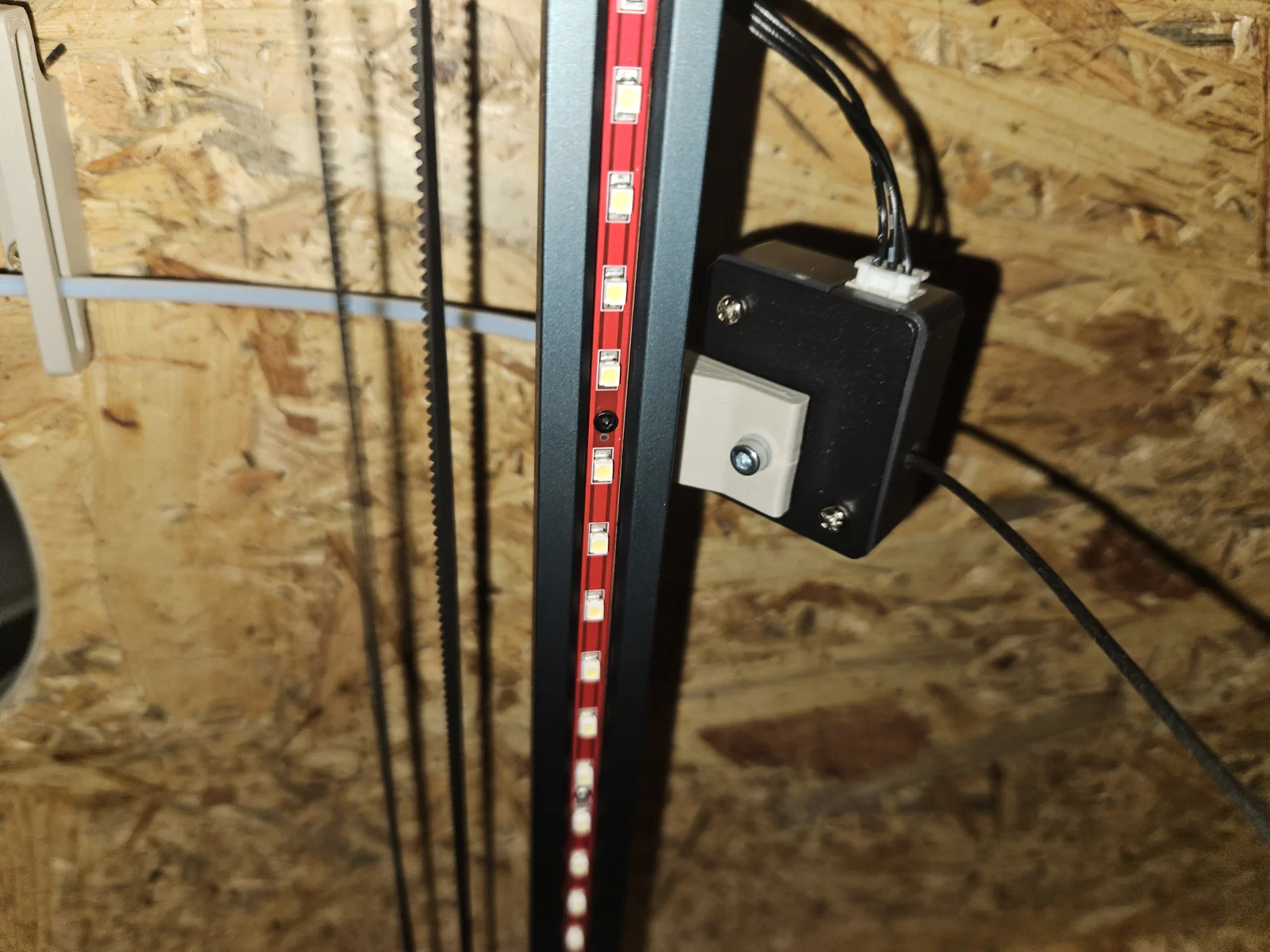

Mình đang dùng (như hình) cái mình đặt tên là runout sensor v2, mình chồng long đền (washers) và dùng lại con ốc zin để bắt. (Nếu bạn có thì có thể dùng ốc M4 ngắn hơn.)

Ngoài ra mình có làm thêm 2 mẫu: một mẫu dày hơn hẳn, hoặc một mẫu có spacer tích hợp sẵn, để bạn không phải chồng spacer bằng washers với con ốc zin giống như mình làm.
