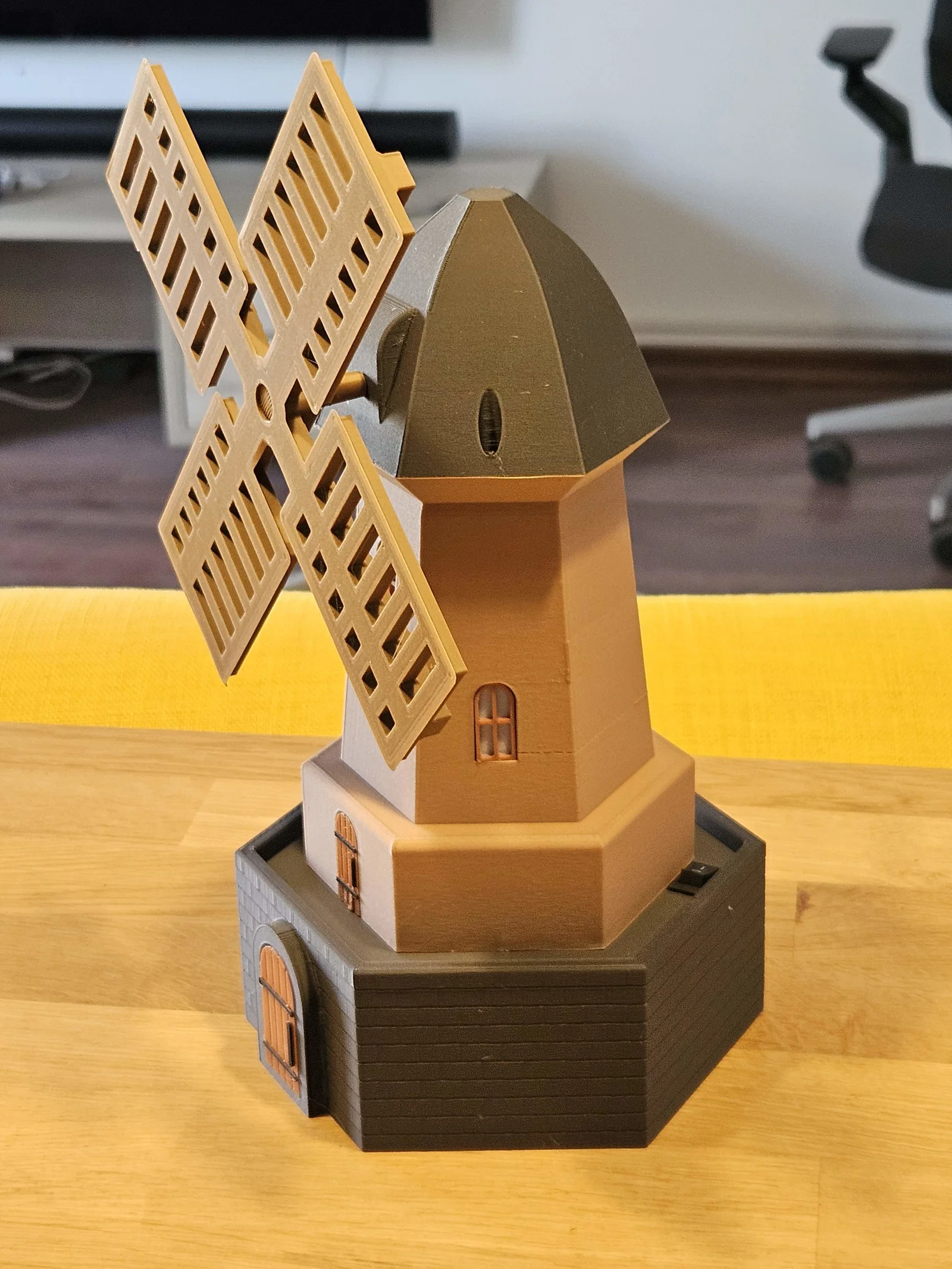

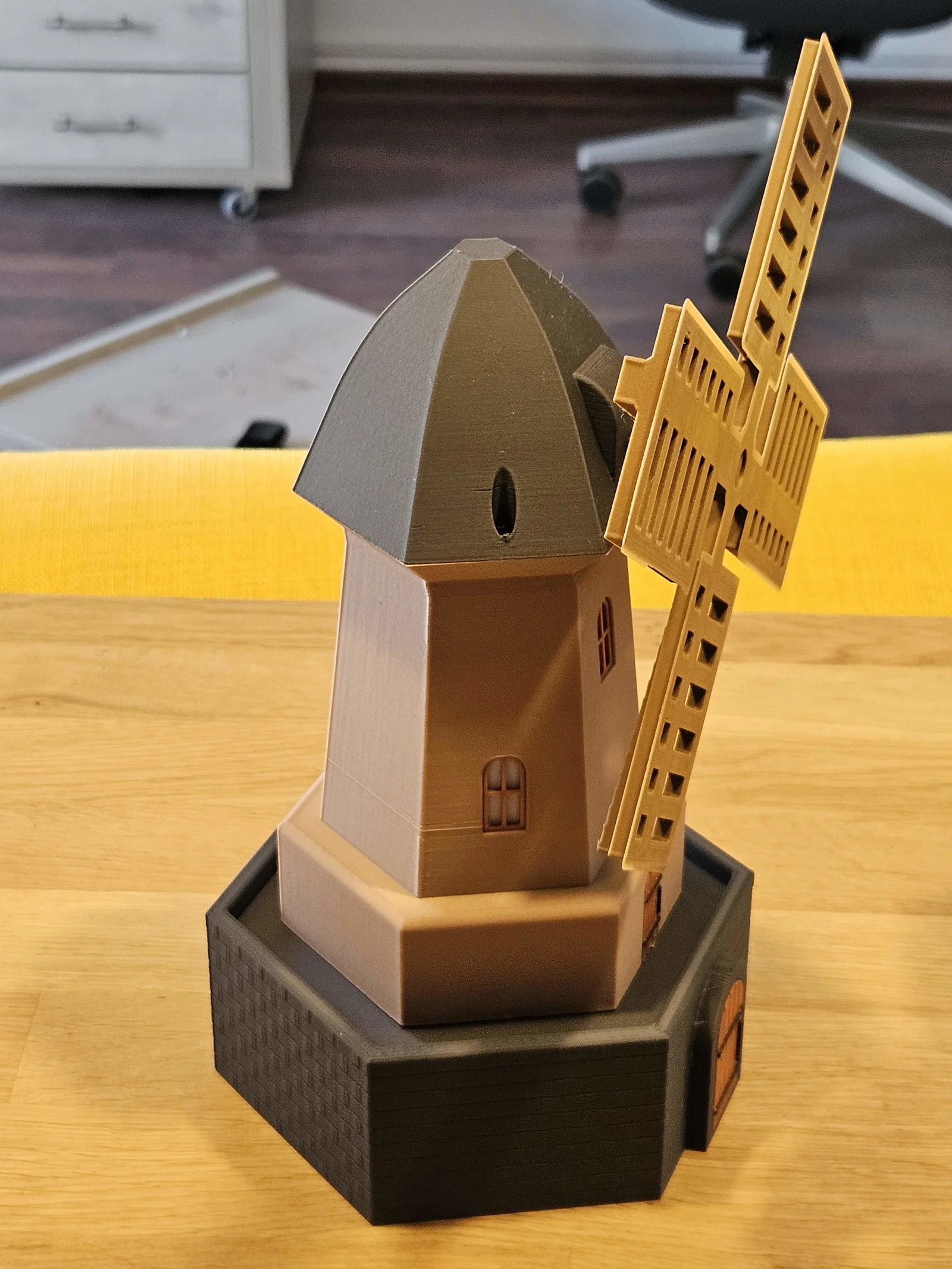

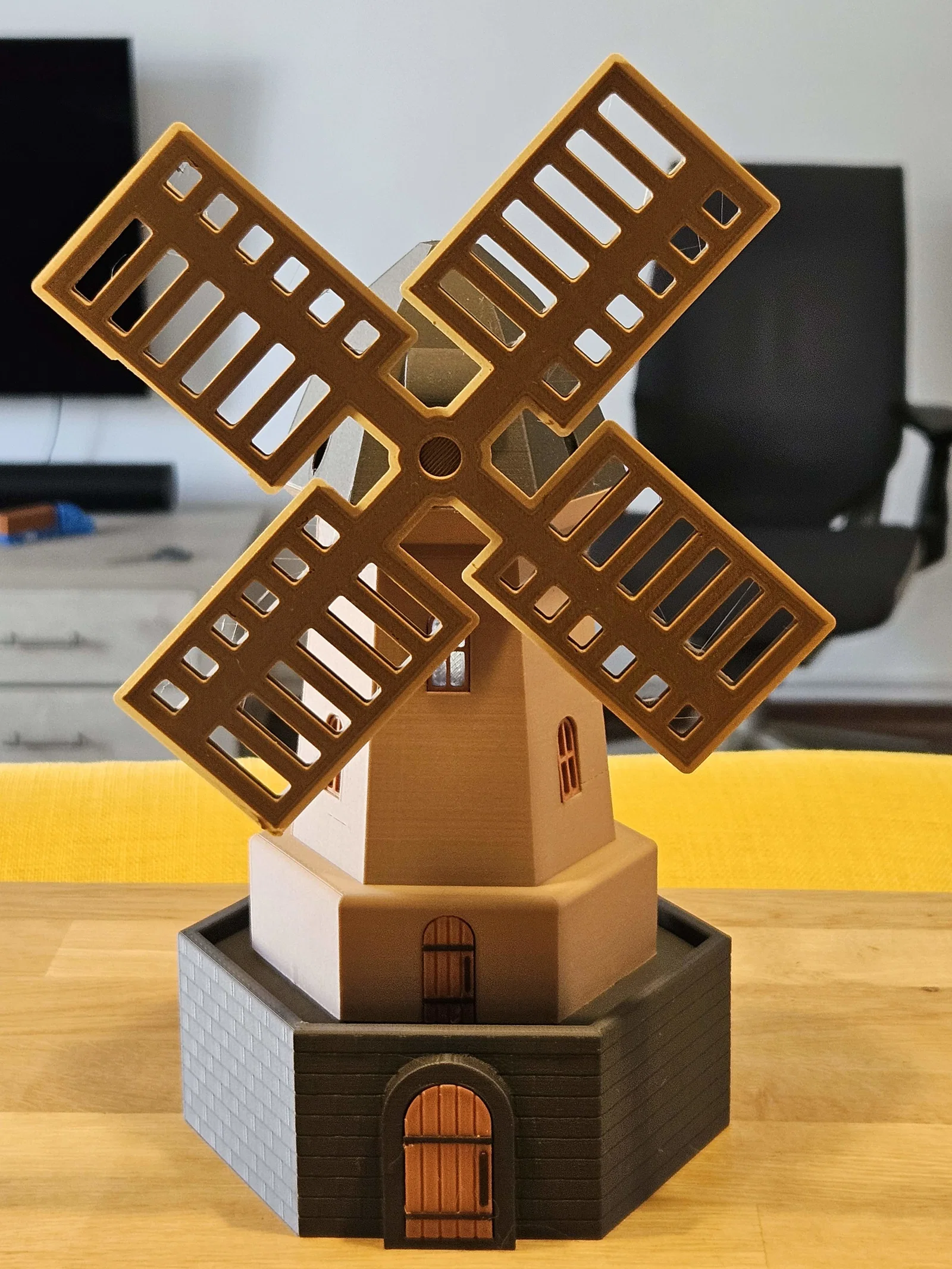

Cối xay gió Windmill (có thể gắn motor & LED)

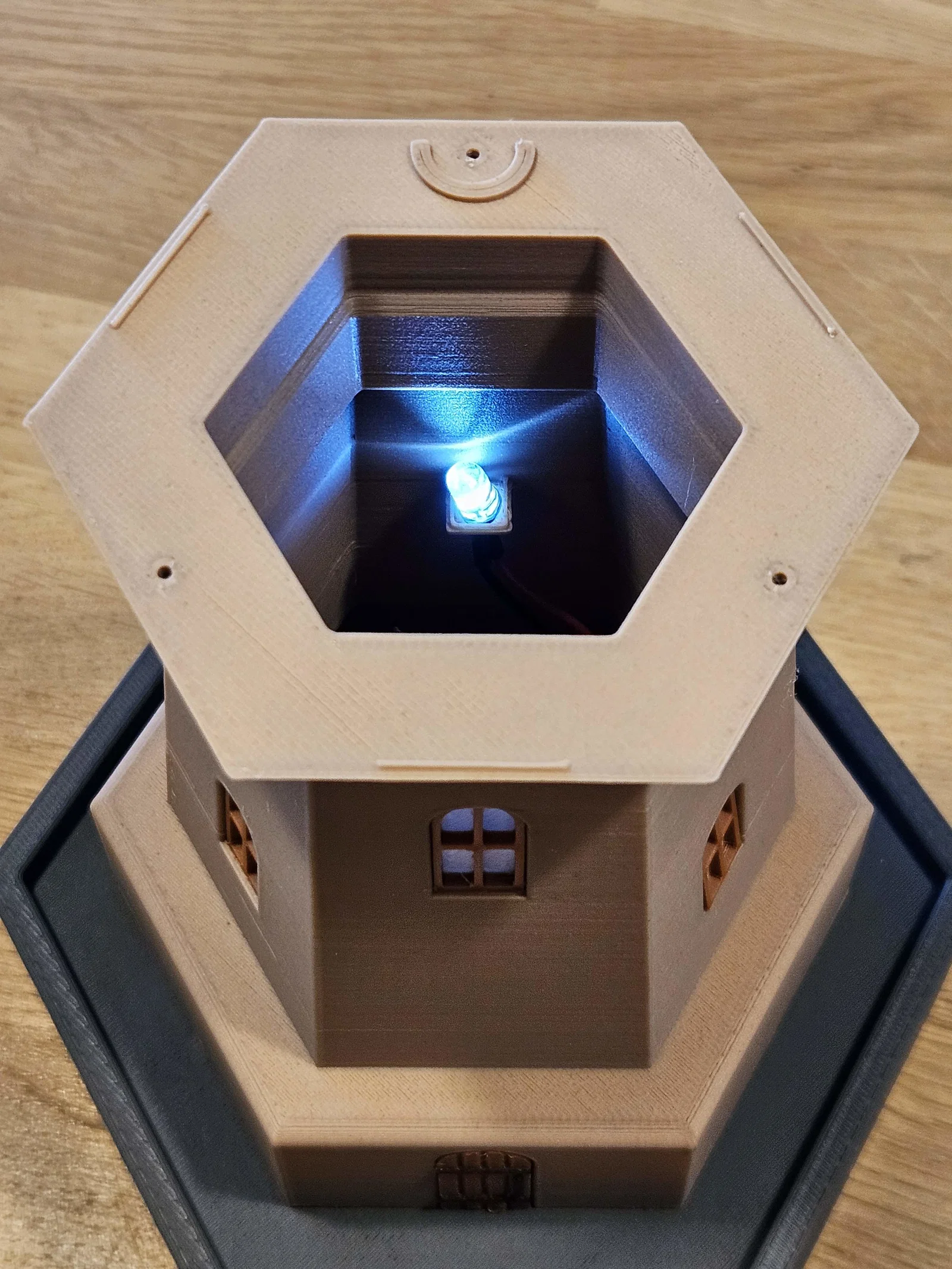

Một mẫu cối xay gió chạy được khá đẹp, có chỗ gắn motor (không bắt buộc – xem bên dưới) và có sẵn vị trí để lắp LED 5MM.

Không cần AMS, mỗi part là một lần print riêng và màu ở cửa với cửa sổ được set theo layer (kiểu “old school”).

Danh sách linh kiện (Parts List)
1. 3–6 vít M2 dài 4mm (phần Top có thể ổn ngay cả khi không dùng).
2. 1 vít M3 dài 35MM cho bản KHÔNG dùng motor.
3. motor GA12-N20 low RPM - KHÔNG BẮT BUỘC (xem bên dưới).
4. LED - 5MM hoặc loại khác - KHÔNG BẮT BUỘC (xem bên dưới).

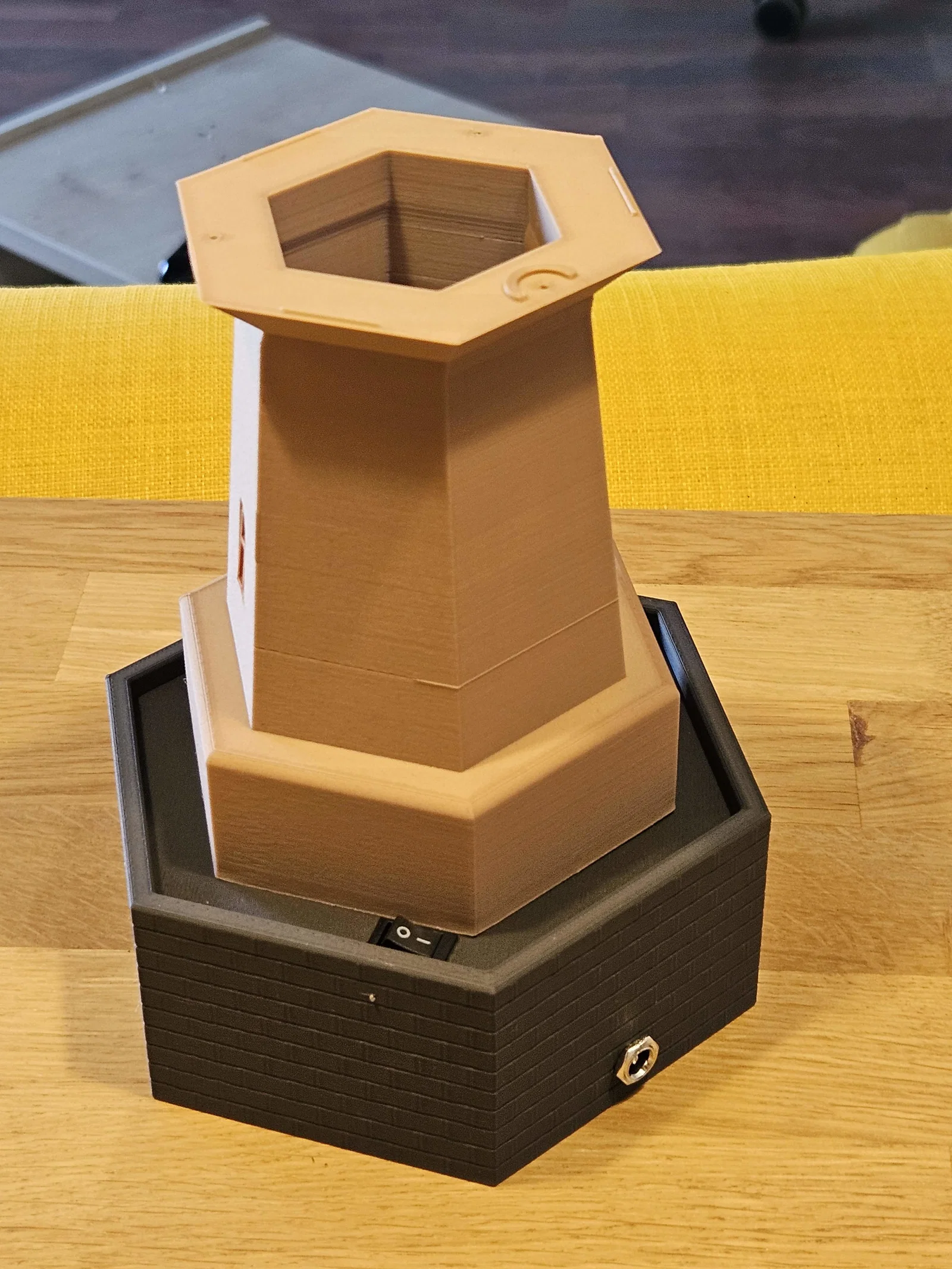

5. Công tắc ON\OFF - 10mm x 15mm - KHÔNG BẮT BUỘC (xem bên dưới).
6. Jack DC 5.5mm x 2.1mm - KHÔNG BẮT BUỘC (xem bên dưới).

In (Print)
Cối xay có 5 phần chính:
1. Top
2. Mill
3. Base
4. Wings (phần này nói thêm bên dưới)
5. Decorations

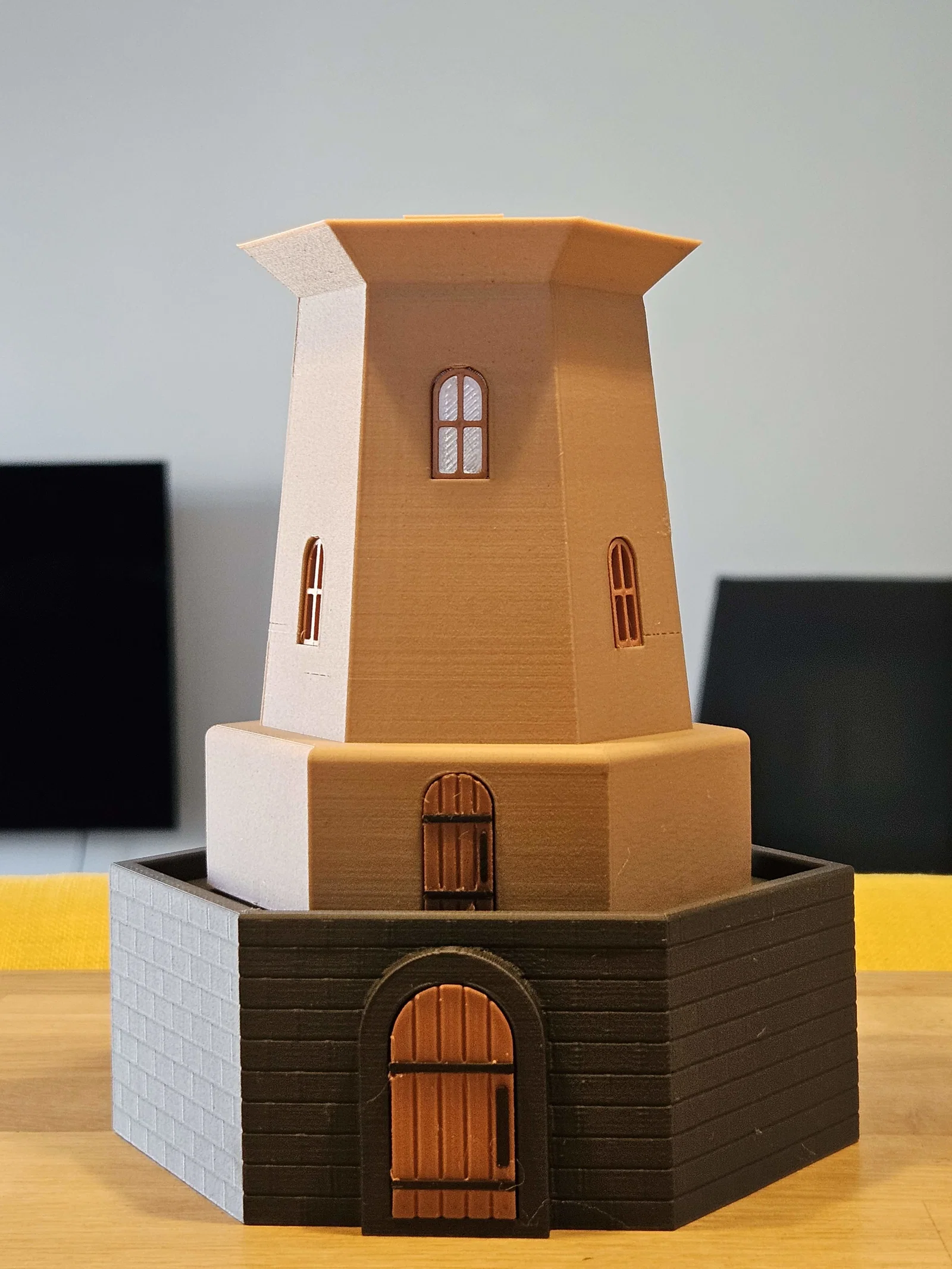

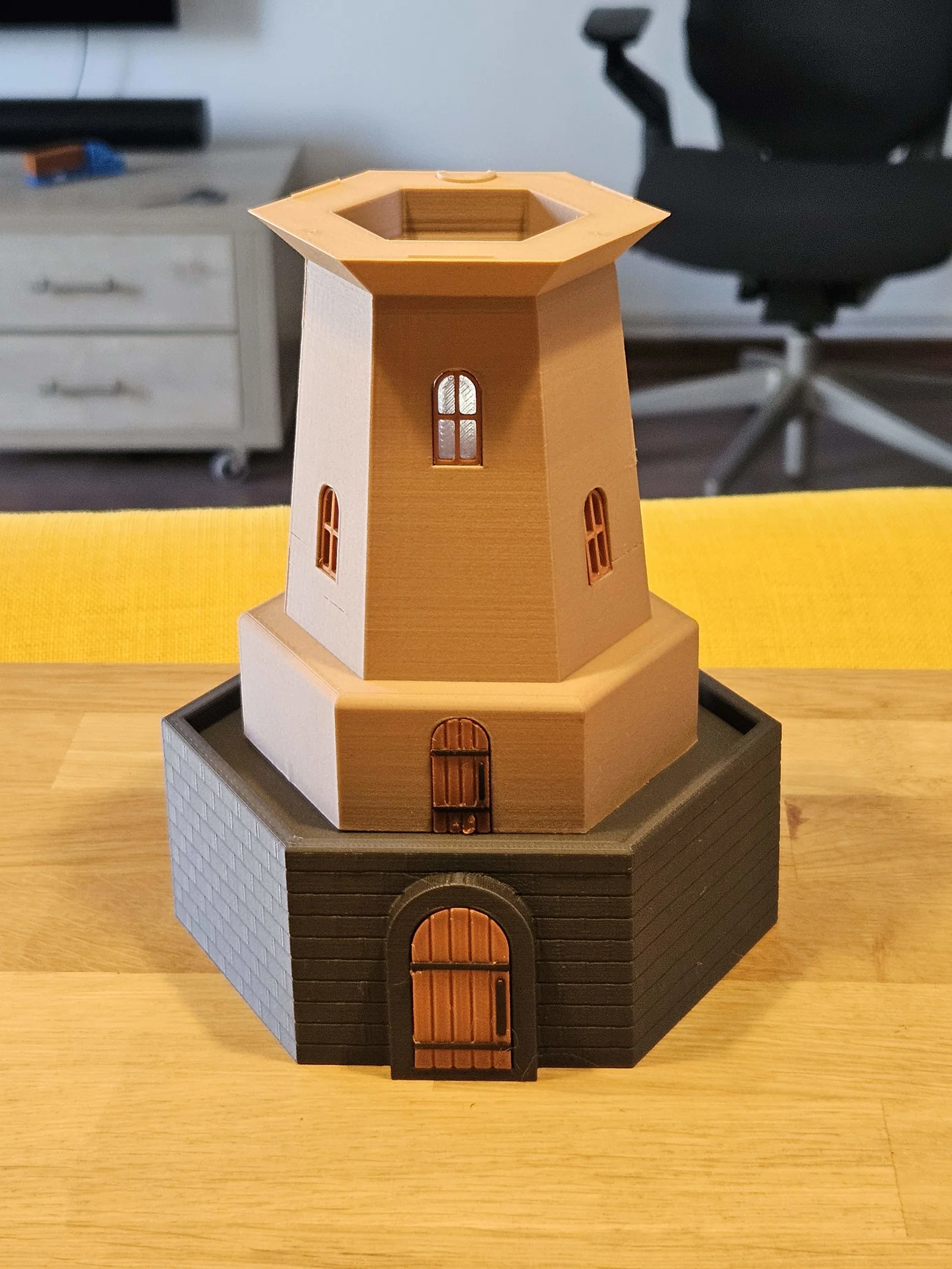

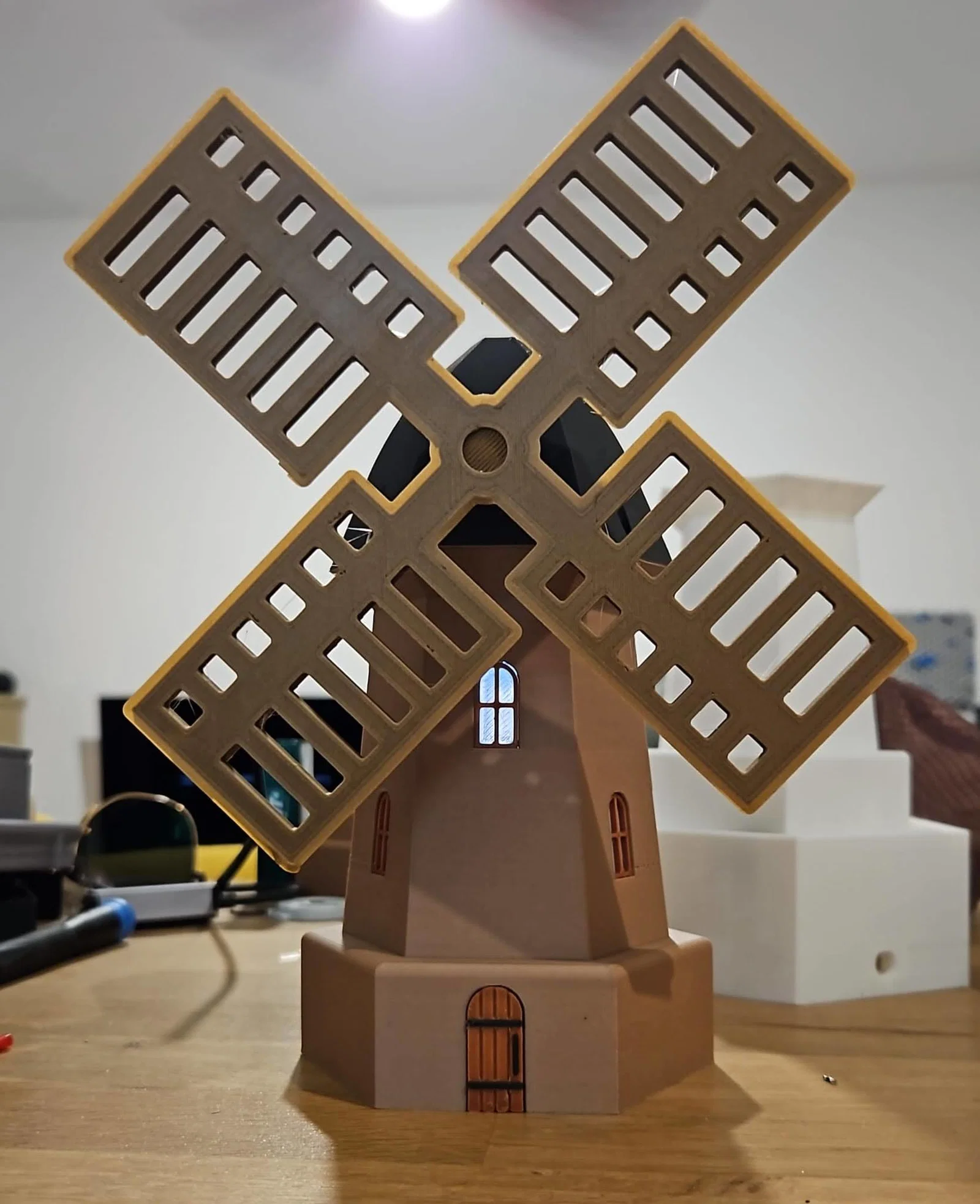

Bạn có thể chỉ print phần Mill và Top thôi (xem hình) hoặc print full kèm Base. Mình chỉ dùng support cho các lỗ bắt vít ở Base, nhưng có khi vẫn print ngon dù không cần. Các chỗ khác không cần support.

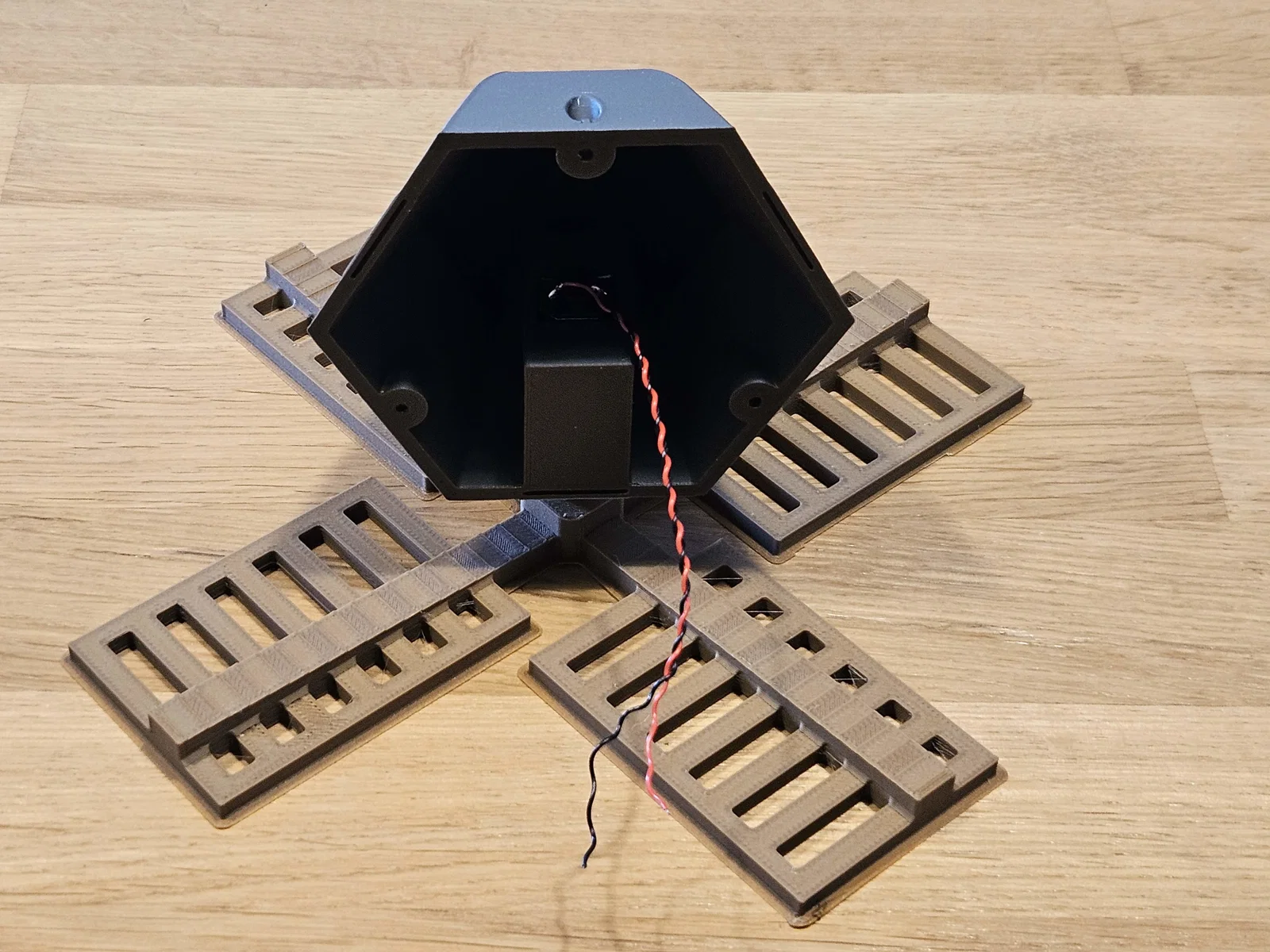

Có motor / Không motor - Model được thiết kế để gắn motor GA12-N20 low RPM, motor nằm vừa bên trong phần Top và dùng motor wedge để kẹp cho khít. Nếu bạn không có / không muốn dùng motor thì dùng No motor block với một vít M3 (mình test vít 35mm). Nhớ print đúng bộ Wings tương ứng.

Wings - Có 2 kích cỡ cánh: bản normal cho máy in lớn và bản MINI cho bàn in 180mm. Sau khi chọn đúng kích cỡ, hãy chọn đúng loại: dùng motor hoặc bản không motor.

Decorations - Không bắt buộc, nhưng gắn vô nhìn đẹp hơn nhiều. Cửa sổ được thiết kế để in 1 layer ở mặt đáy. Cả cửa và cửa sổ đều lắp vừa rãnh (lỗ cửa sổ có gờ để miếng cửa sổ tựa lên), đa số không cần keo, nhưng nếu hơi lỏng hoặc muốn yên tâm thì chấm keo nhẹ.

File Fusion 360 có đính kèm để remix, chúc bạn làm vui và tận hưởng!

Màu mình dùng:
Top và Base - Amolen wood Ebony
Mill - Amolen light wood
Wings - Amolen walnut
Cửa và cửa sổ - Amolen mahagony (nền trắng cho cửa sổ, đen mờ cho núm)
