Tolerance Test (Bài test dung sai khi in 3D)
Bài Tolerance Test đơn giản để kiểm tra dung sai khi in 3D. Các lỗ bắt đầu từ 10.00mm ở góc có notch và tăng dần 0.05mm theo từng lỗ; tip có chamfer nhẹ và đường kính chuẩn 10.00mm.
Mô tả
Một bài test đơn giản để kiểm tra dung sai khi in, dựa theo video của Brad Tallis ở đây: https://www.youtube.com/watch?v=rUo3mNhCzkU .

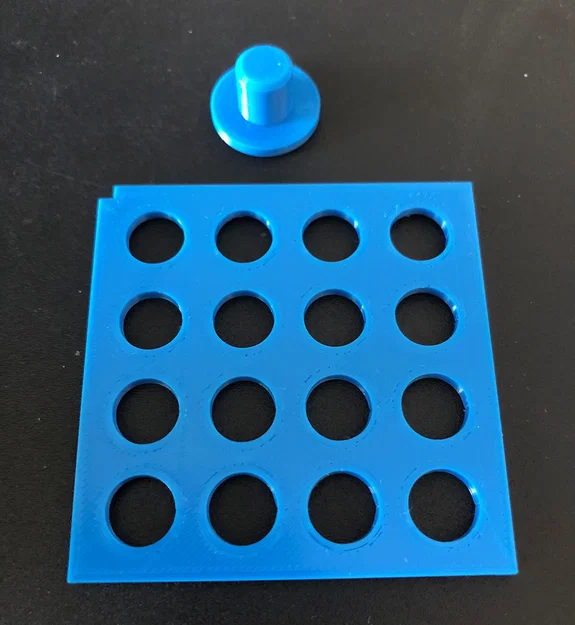

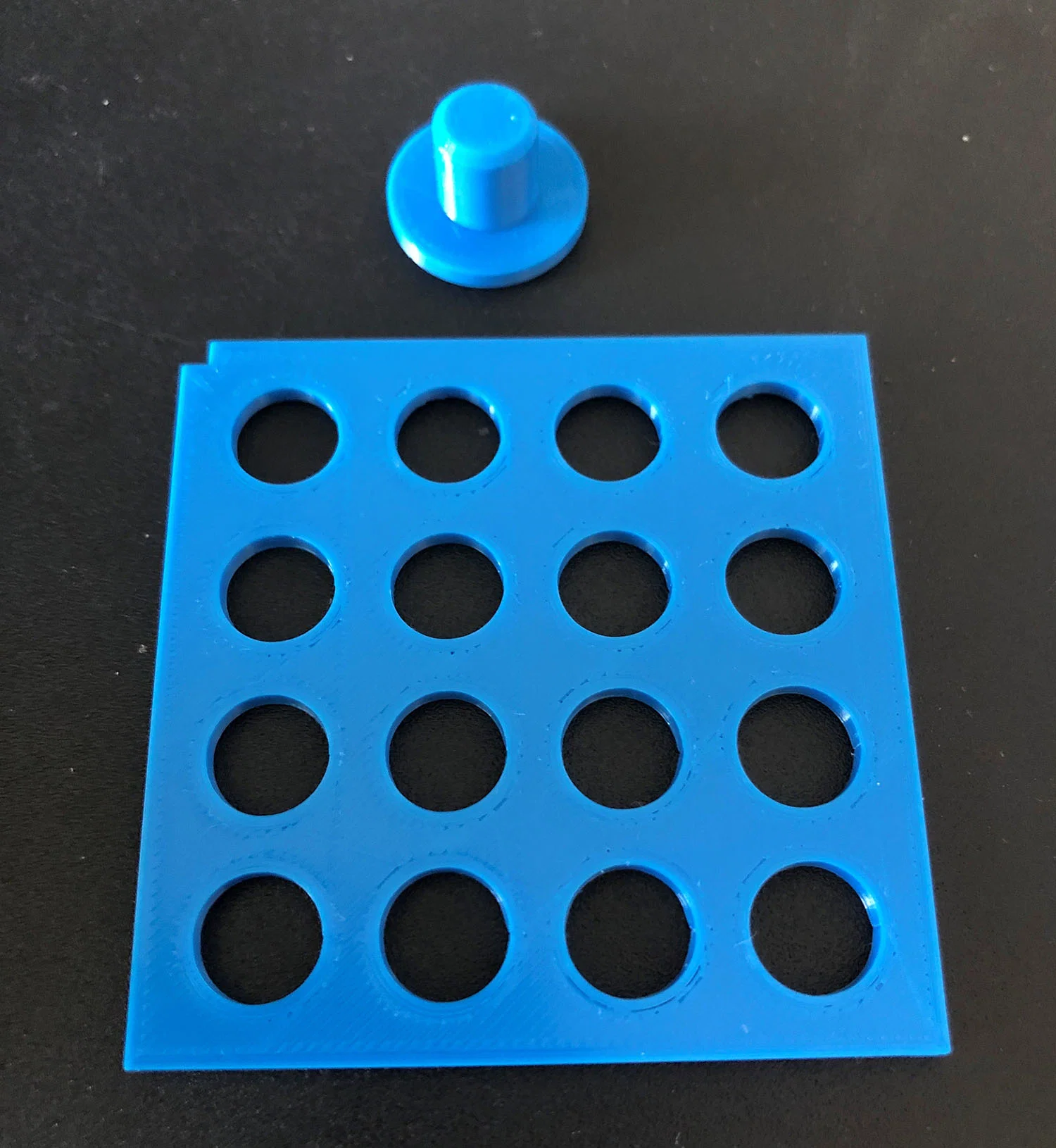

Lỗ ở góc trên-bên trái trên tấm (góc trên-bên trái là chỗ có rãnh notch) có đường kính 10.00mm. Đi sang phải rồi xuống dưới thì đường kính mỗi lỗ sẽ tăng thêm 0.05mm. Vậy hàng đầu tiên là 10.00, 10.05, 10.10, 10.15 và hàng thứ hai là 10.20, 10.25, v.v.
Phần tip có một vát mép (chamfer) nhỏ, sau đó đường kính của nó là 10.00mm.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
