Dây đai khóa thay thế cho máy làm dịu Fisher-Price Calming Clouds™

Câu chuyện:

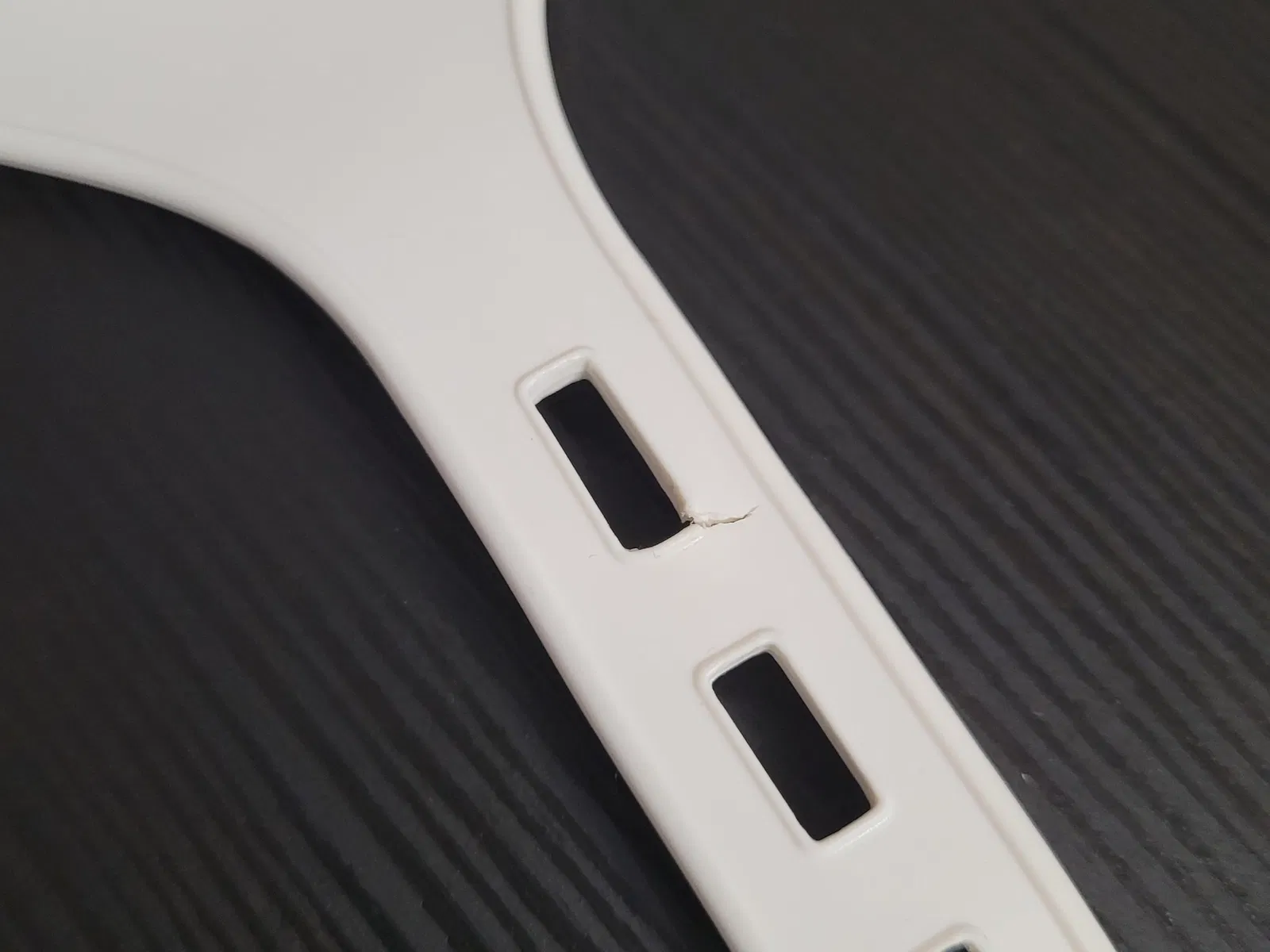

Tôi đã mua một cái máy làm dịu Fisher-Price đã qua sử dụng với, như đã xảy ra, dây đai khóa bị hỏng - phần được sử dụng để gắn toàn bộ máy làm dịu vào cũi. Như bạn có thể thấy trong ảnh của phần gốc, một lỗ giữ nó đã bị gãy, do đó nó khá lỏng lẻo khi được gắn.

Thiết kế:

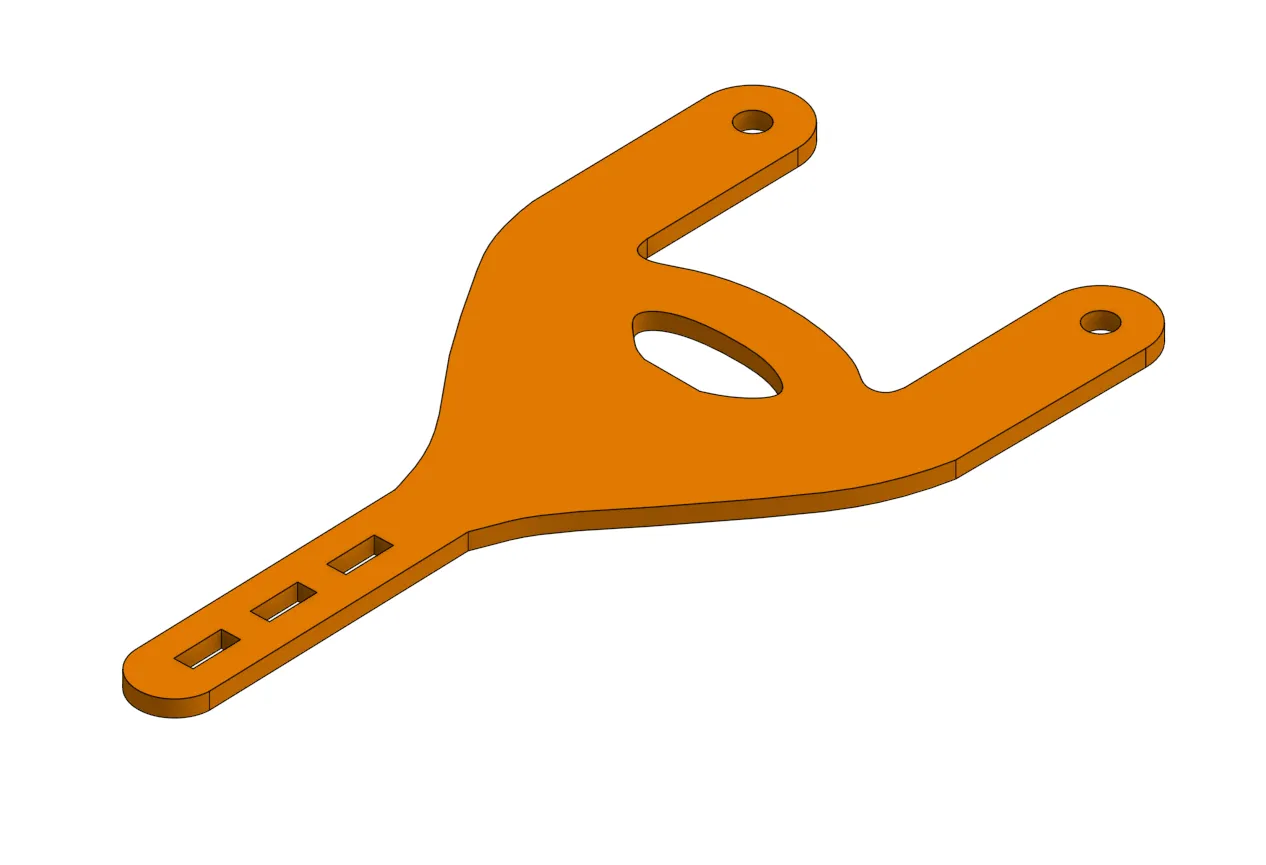

Tôi đã tạo ra thiết kế này gần giống với phần gốc nhất có thể, sử dụng ảnh để lấy kích thước. Sau khi nhận ra rằng nó sẽ không dễ dàng in 3D, tôi quyết định làm cho nó hoàn toàn phẳng và để có được độ bền tốt hơn, tôi đã dày nó lên đến 4 mm (là kích thước tối đa mà nó có thể vừa vặn trong khe của nó).

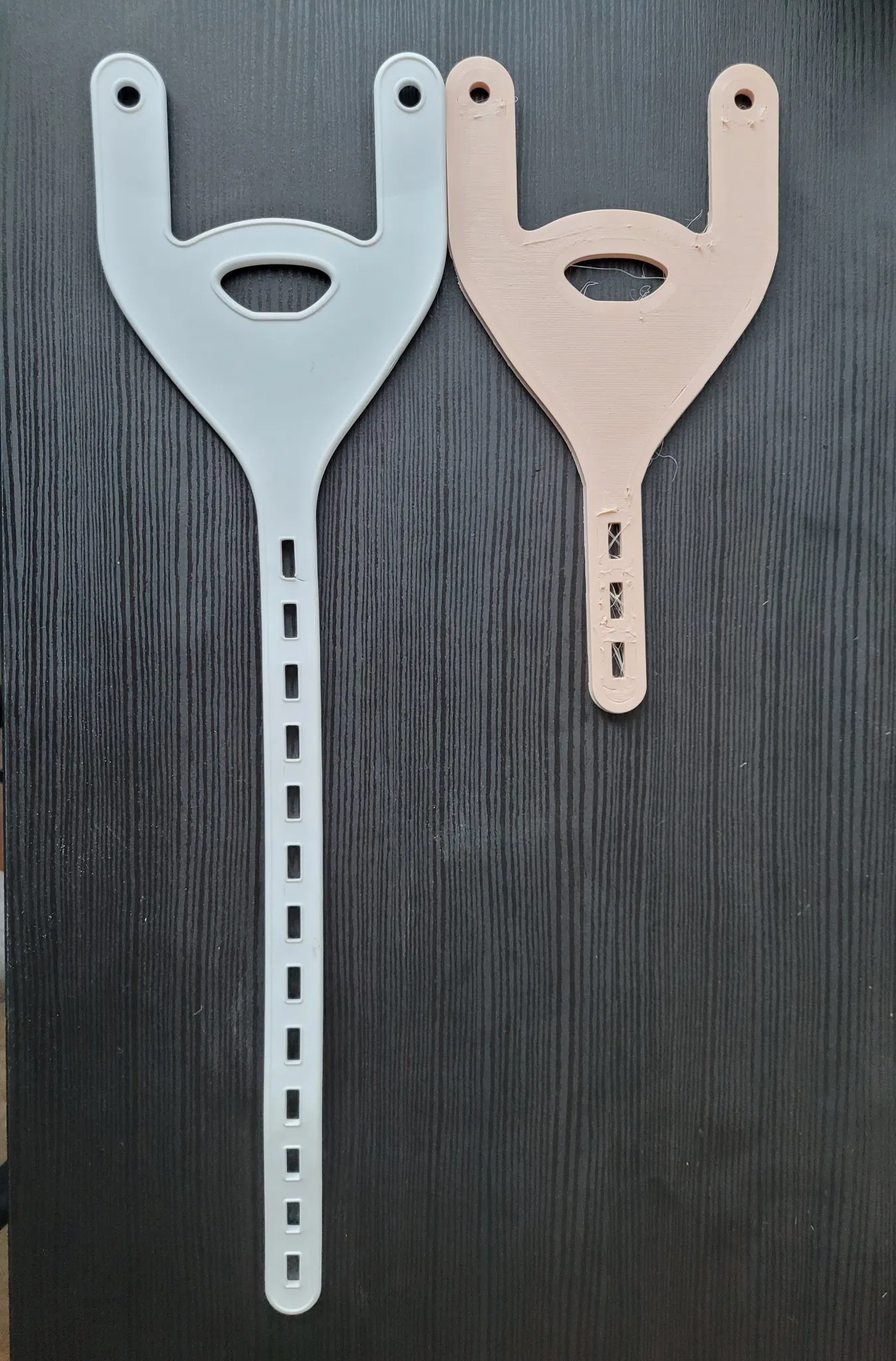

Phần gốc dài gần 400 mm, vì vậy tôi đã làm một phiên bản khác phù hợp hơn với giường của Ender 3 của tôi (~ 200 mm) và nó hoạt động hoàn hảo với tôi.

Tất cả các phiên bản dây đai mà tôi đã đề cập đều có sẵn dưới dạng tệp 3mf và trên Onshape.

Chúc bạn vui vẻ!

In ấn:

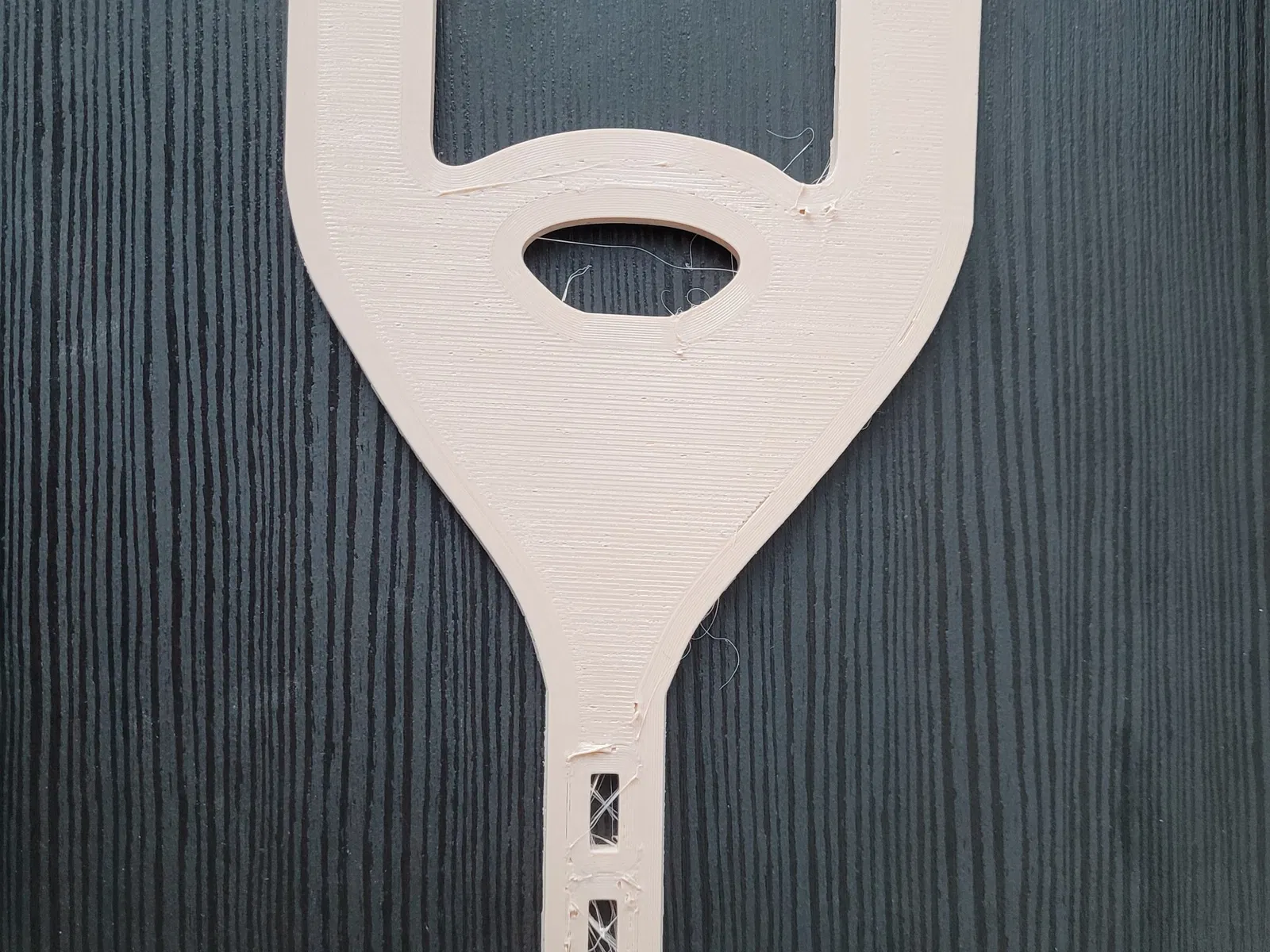

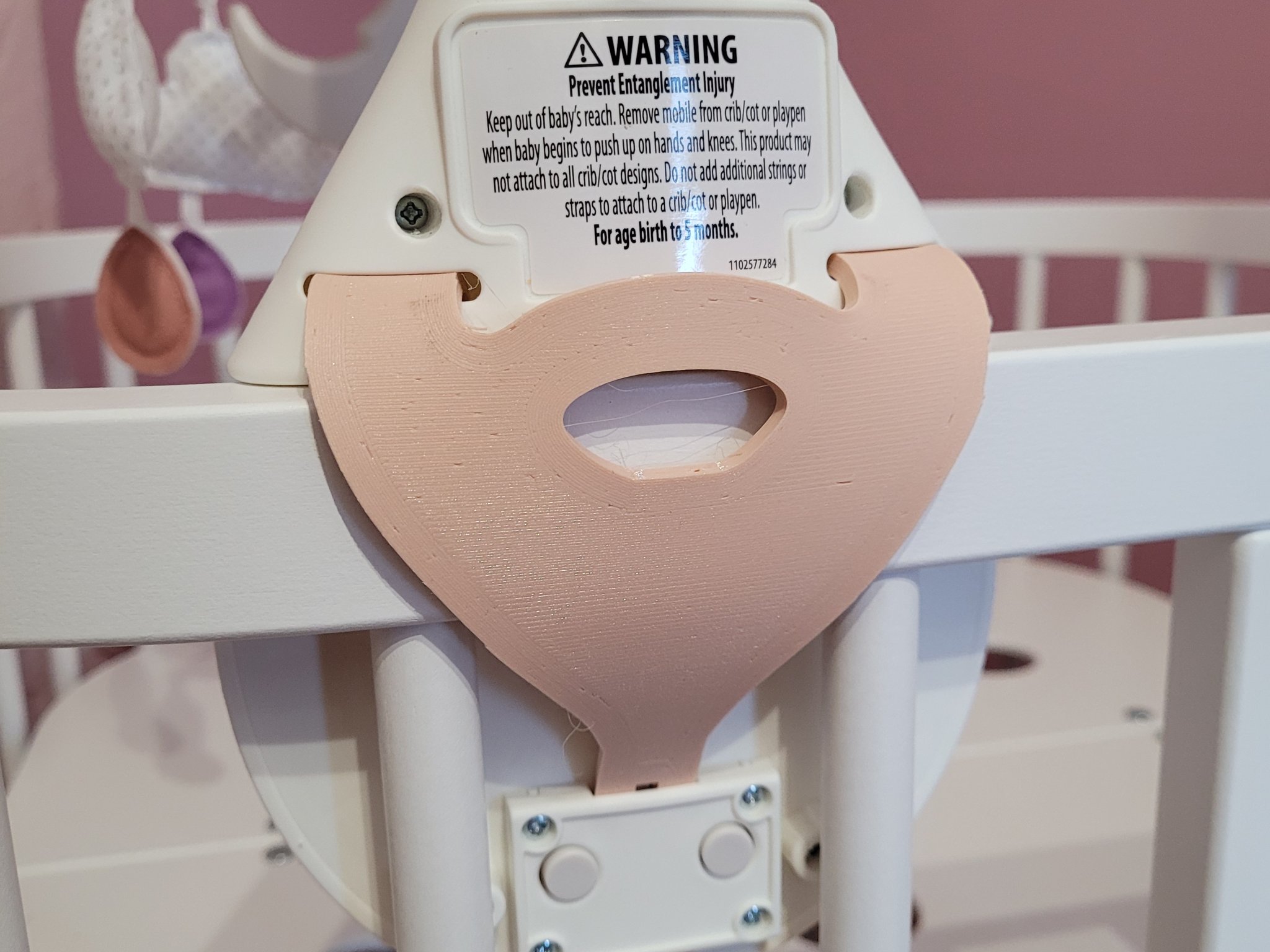

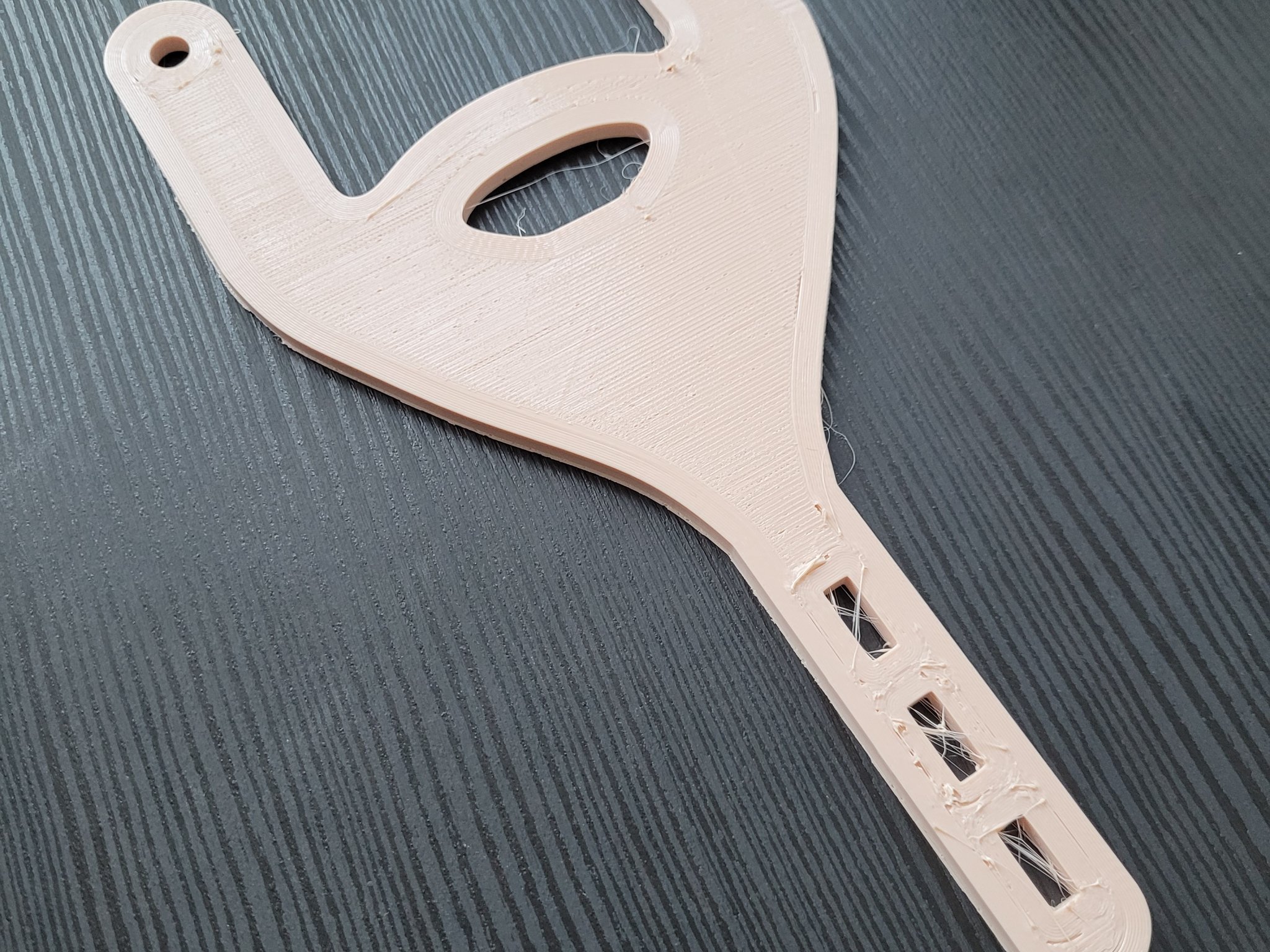

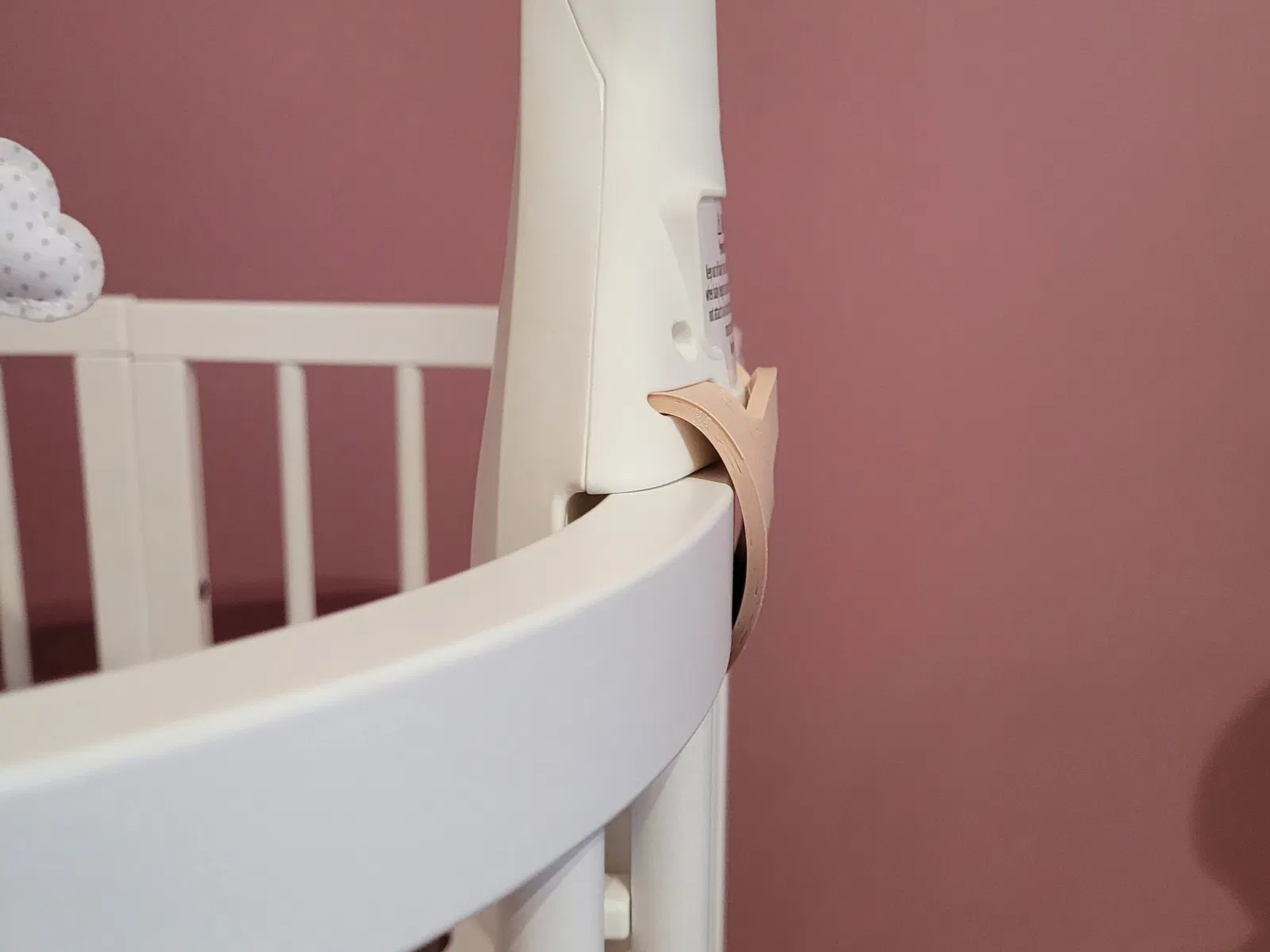

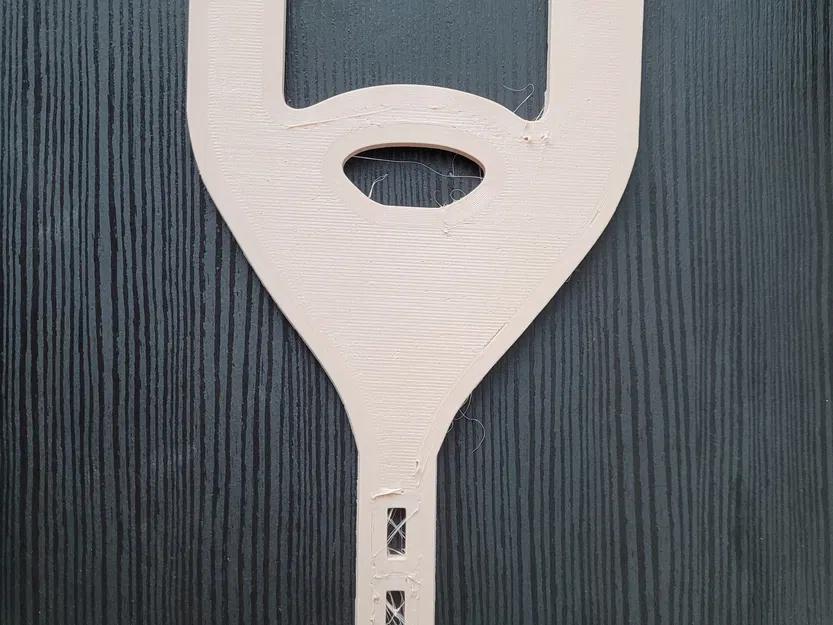

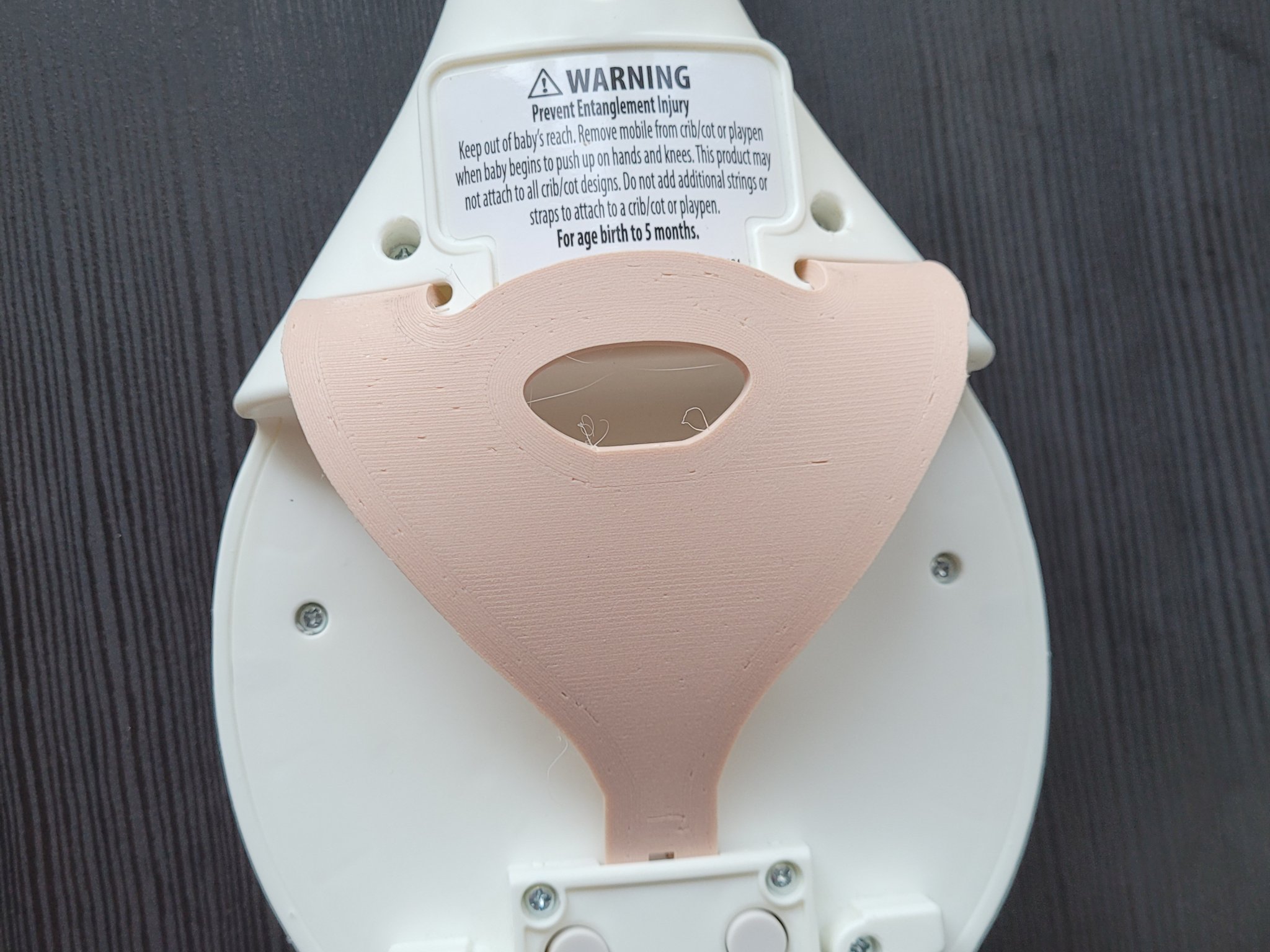

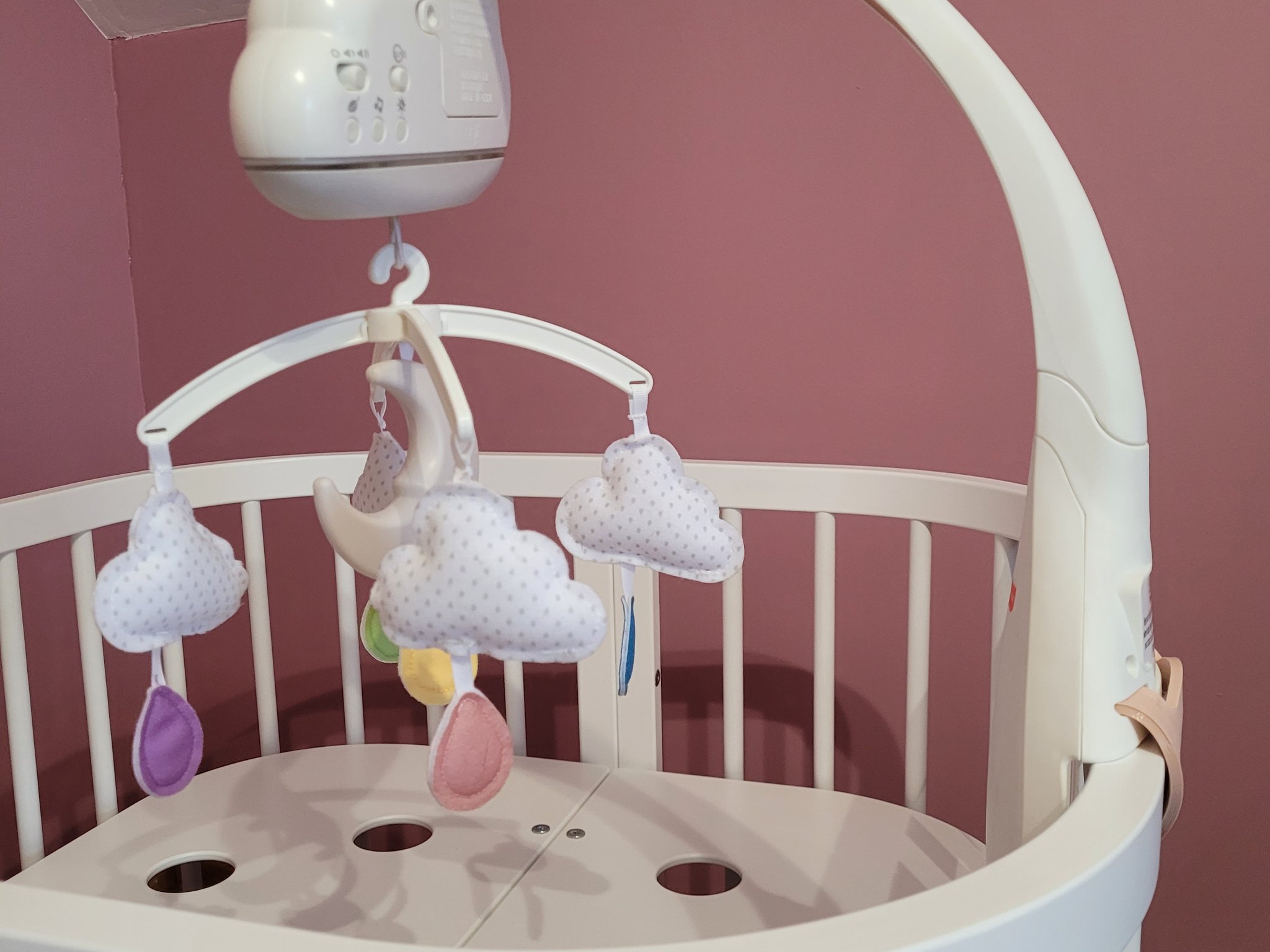

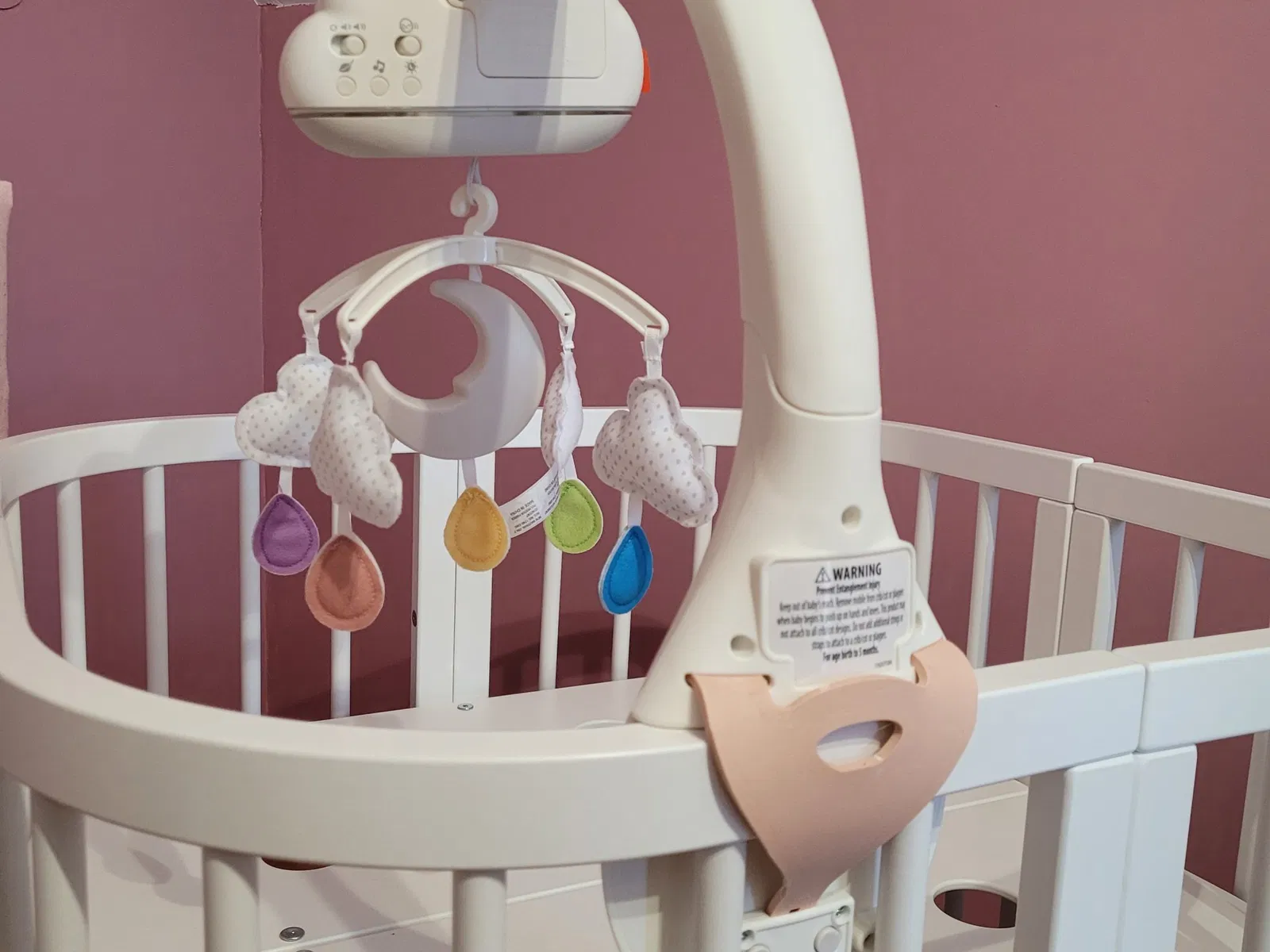

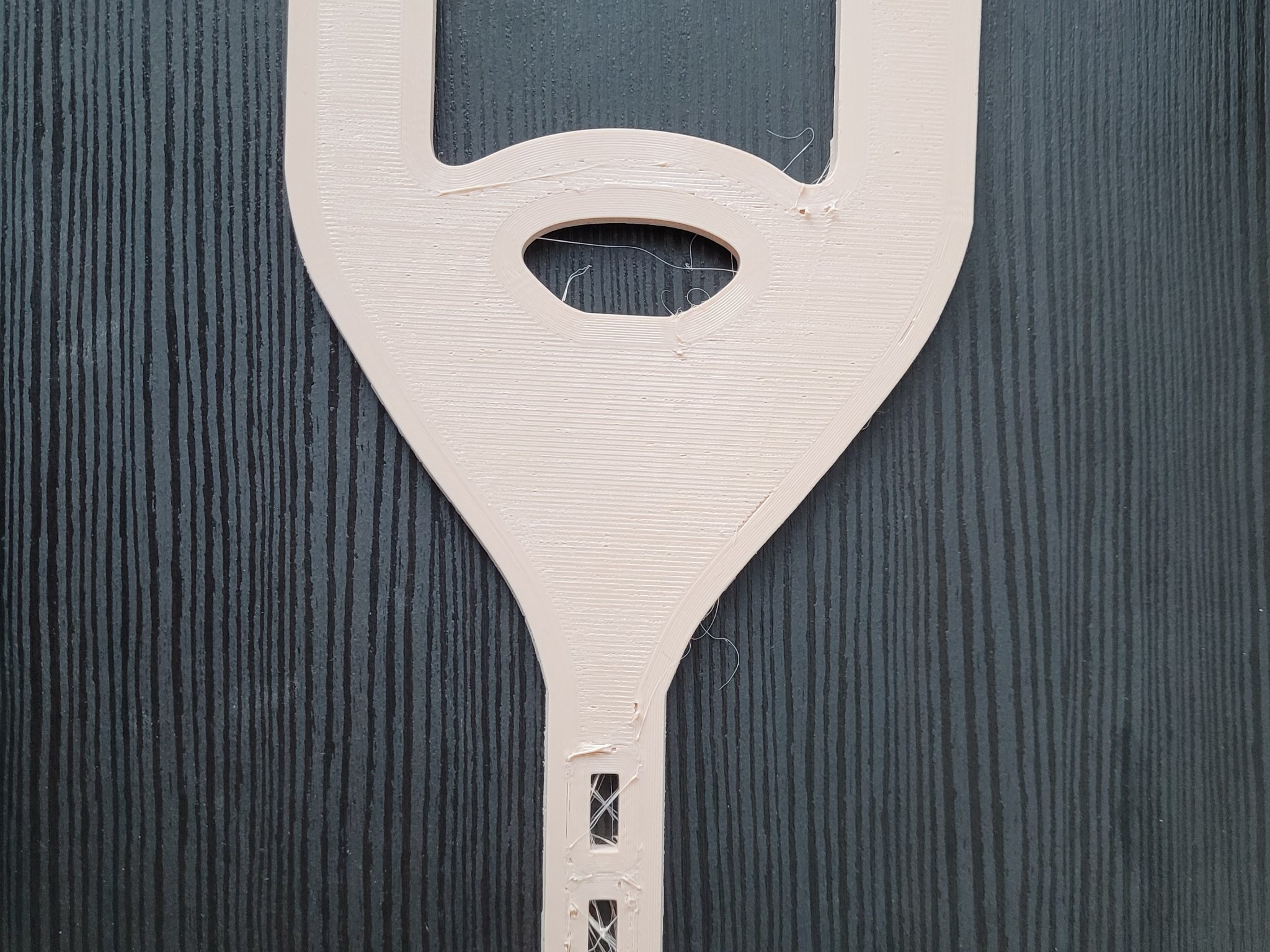

Tôi đã in nó với chất lượng khá thấp 98A tpu, vì lo ngại về độ bám dính lớp kém và nó sẽ ra yếu, tôi đã in nó với khoảng 10 lớp viền và 6 lớp rắn cả trên và dưới. Nó đã ra cứng cáp hơn nhiều so với phần gốc, mặc dù với một chút lực, tôi đã gắn nó vào vị trí của nó và nó giữ tốt hơn tôi tưởng tượng.

Cho tôi biết bạn nghĩ gì ;)
