Đầu nối van cho ống 9/7 mm (in liền khối)

Tác giả David

Lượt tải
149
Lượt thích
12
Lượt coi
602

File 4 3,2 MB

  • Ants_-_Rotary_Valve_04mm_1777206103.stlSTL · 791 KB
  • Ants_-_Rotary_Valve_05mm_1777206105.stlSTL · 792,5 KB
  • Ants_-_Rotary_Valve_04mm_1777206106.f3dF3D · 111,7 KB
  • CE3V3SE_Ants_-_Rotary_Valve_04mm_1777206106.gcodeGCODE · 1,5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

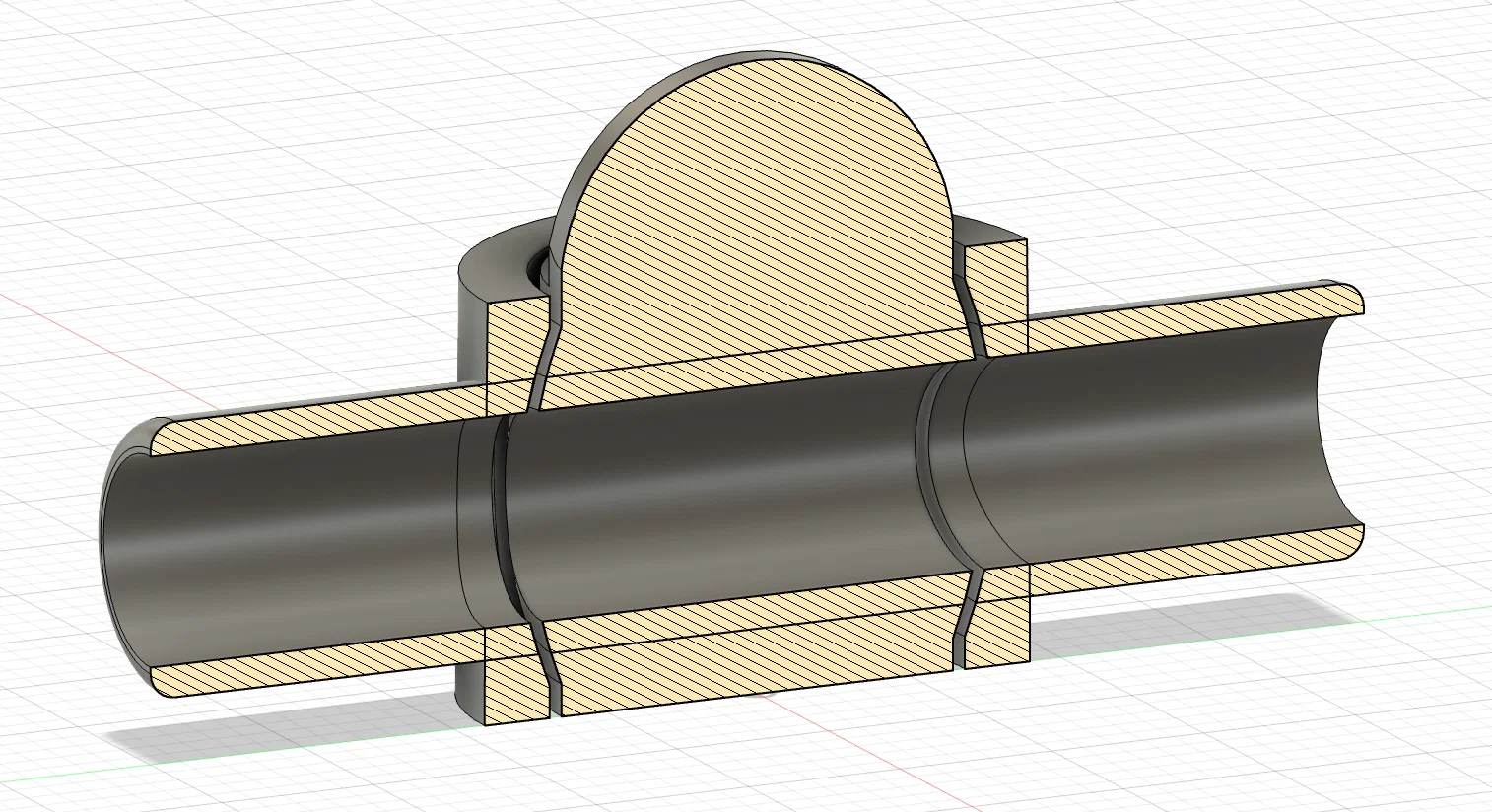

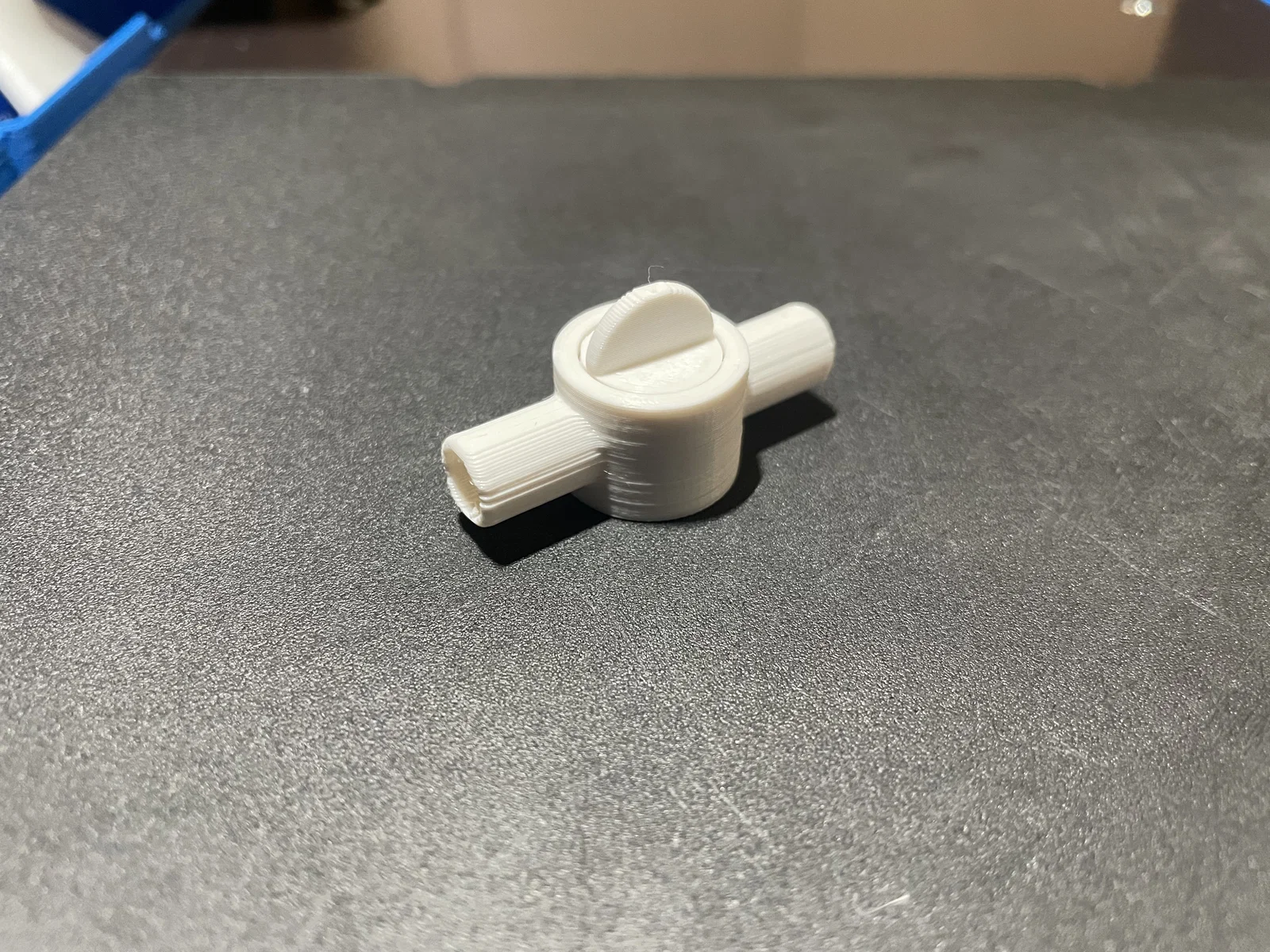

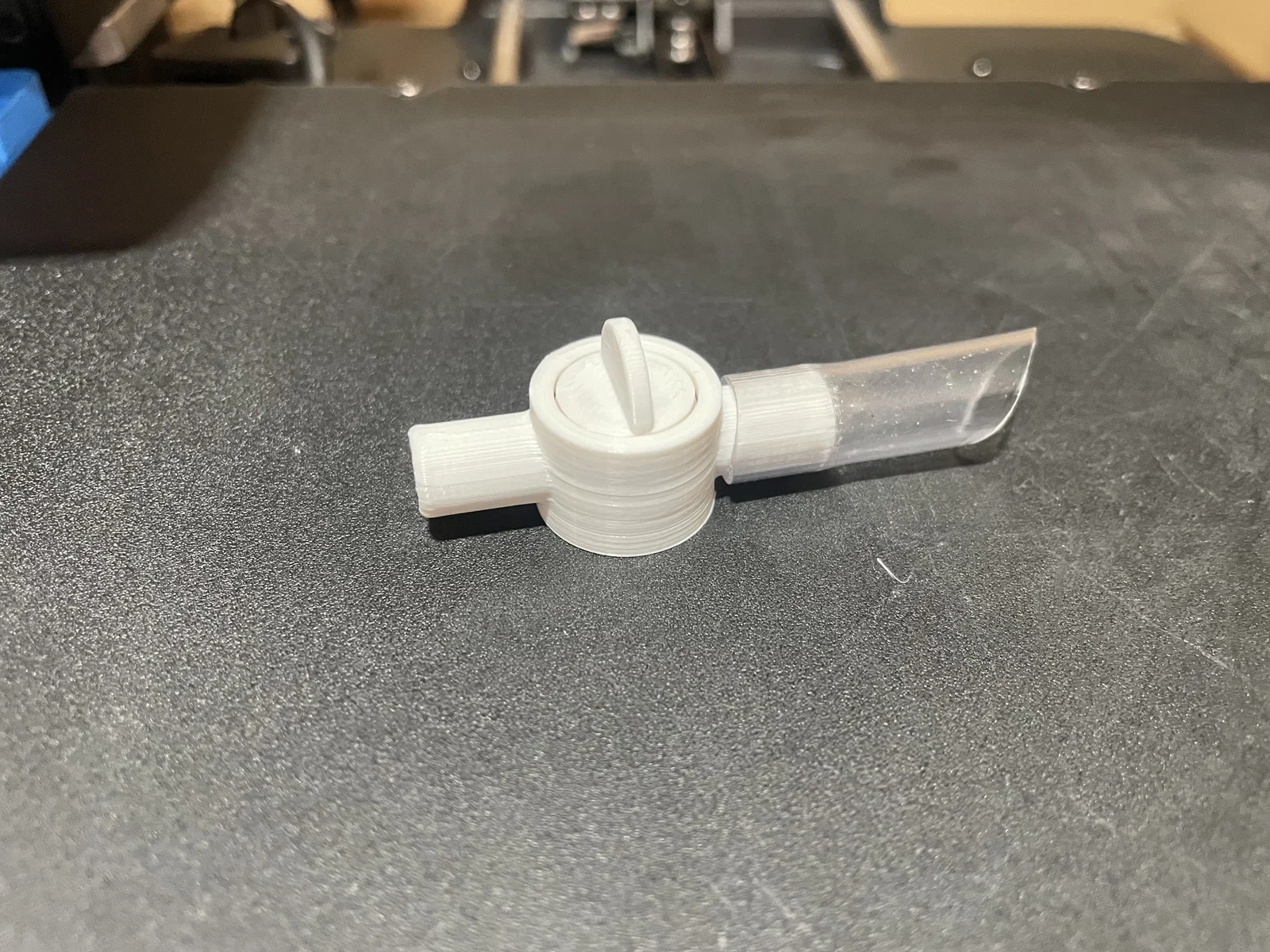

Đây là mẫu van xoay được in liền khối (print in place) dùng để kết nối ống mềm kích thước 9mm (đường kính trong 7mm). Độ hở giữa các bộ phận chuyển động là 0.4mm. Mình cũng đã làm thêm một phiên bản với độ hở 0.5mm cho những bạn gặp khó khăn với mức 0.4mm. Mình chưa thử bản 0.5mm, nhưng bản 0.4mm in rất tốt trên máy Ender 3 v3 SE của mình.

Mình dùng van này cho trang trại kiến của mình. Nó cực kỳ hữu ích khi cần tháo rời các phần của tổ kiến để vệ sinh.

In bằng nhựa PLA+ với thông số:

  • Độ dày lớp in 0.2mm (đầu phun 0.4)
  • 2 tường, 2 lớp đáy/đỉnh
  • Infill 20%
  • Có hỗ trợ (support) từ bàn in (dạng tree)
  • Tốc độ 70mm/s

==> Mất 27 phút và tốn 3g nhựa.

Lưu ý nhé! Khi đóng van có thể vô tình làm đứt đôi con kiến, nên hãy cẩn thận.

Đừng dùng hệ thống này cho hồ cá vì nó không kín nước đâu nha.
