Vỏ Case cho Radxa 3E kèm PoE HAT

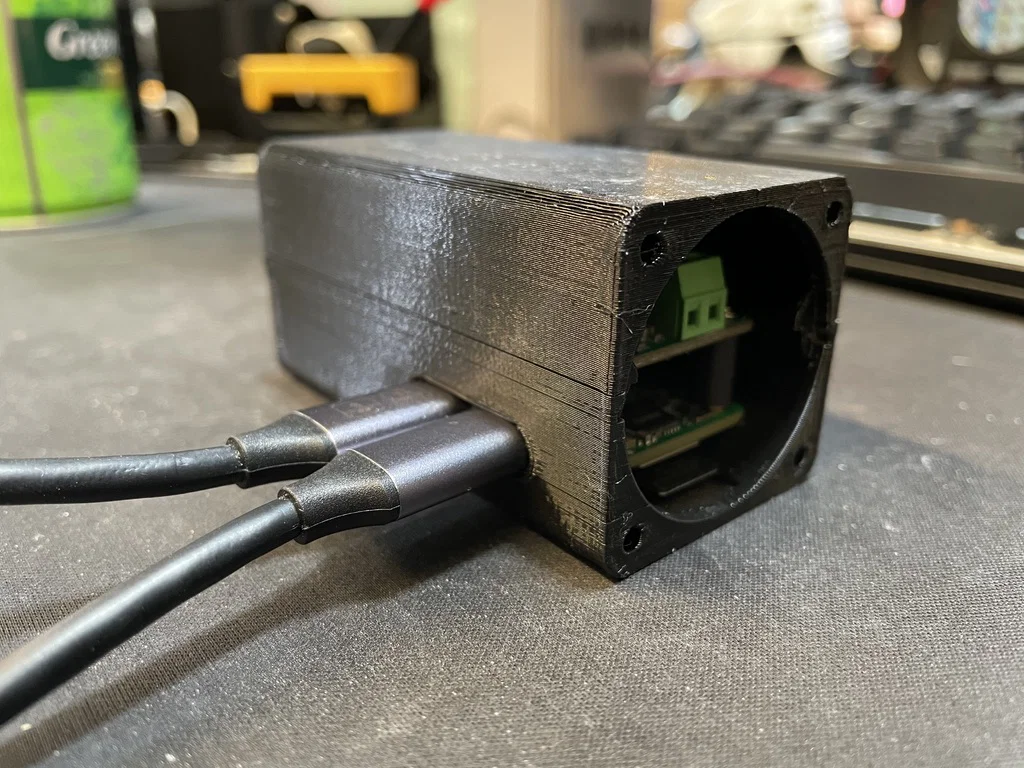

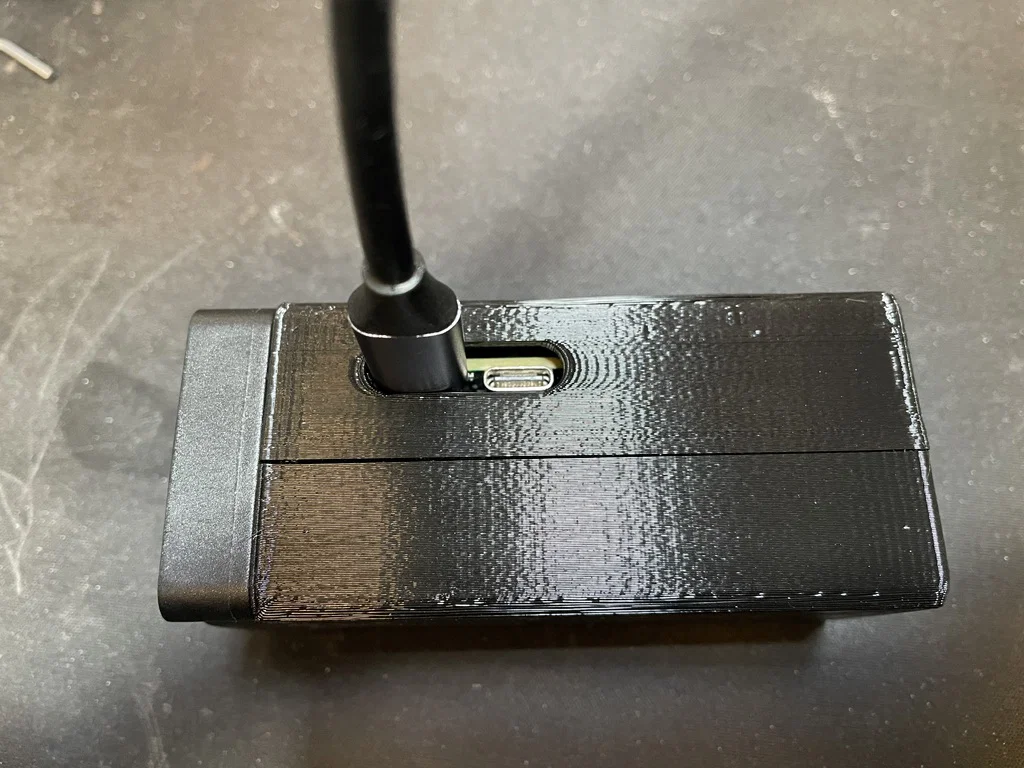

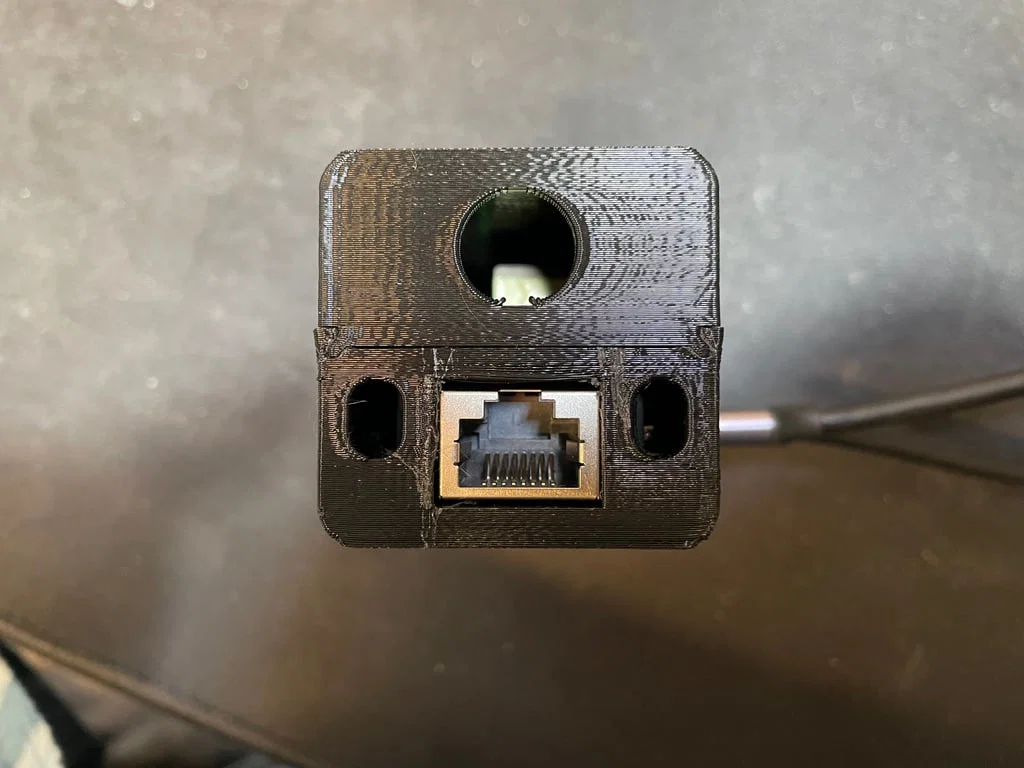

Đây là mẫu case đơn giản giúp bảo vệ và làm mát bo mạch Radxa Zero 3E khi đã lắp kèm PoE HAT. Case được in thành hai mảnh và khớp lại với nhau bằng cách trượt. Thiết kế này cũng giúp giữ chặt bộ PCB ở bên trong.

Mình cực kỳ thích bo mạch nhỏ gọn này và dự định sẽ sắm thêm vài bộ nữa, nên mình đã dành thời gian để thiết kế riêng một chiếc case cho nó.

Bạn cần dùng bốn con ốc M3 8mm để gắn quạt 40mm và cố định hai mảnh case lại với nhau.

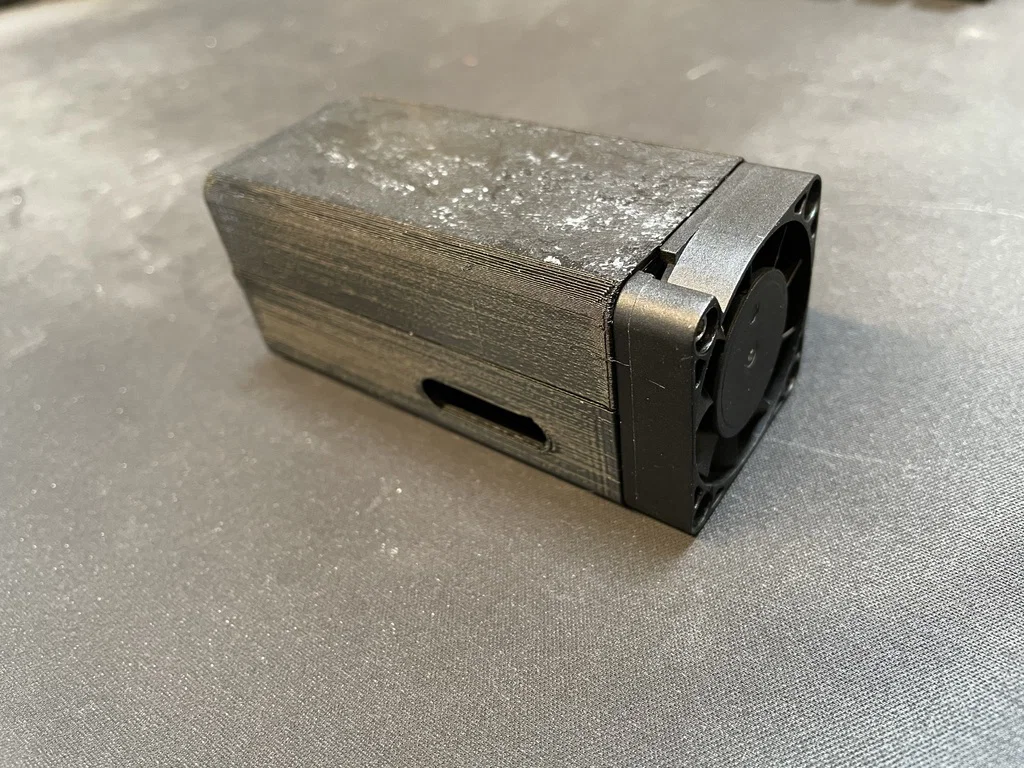

Case sử dụng quạt 40mm 12v tiêu chuẩn. Mình đang dùng loại quạt 24v để chạy êm hơn ở tốc độ thấp. Lưu ý là nếu không lắp quạt thì luồng khí không đủ đâu nhé, bắt buộc phải có quạt!

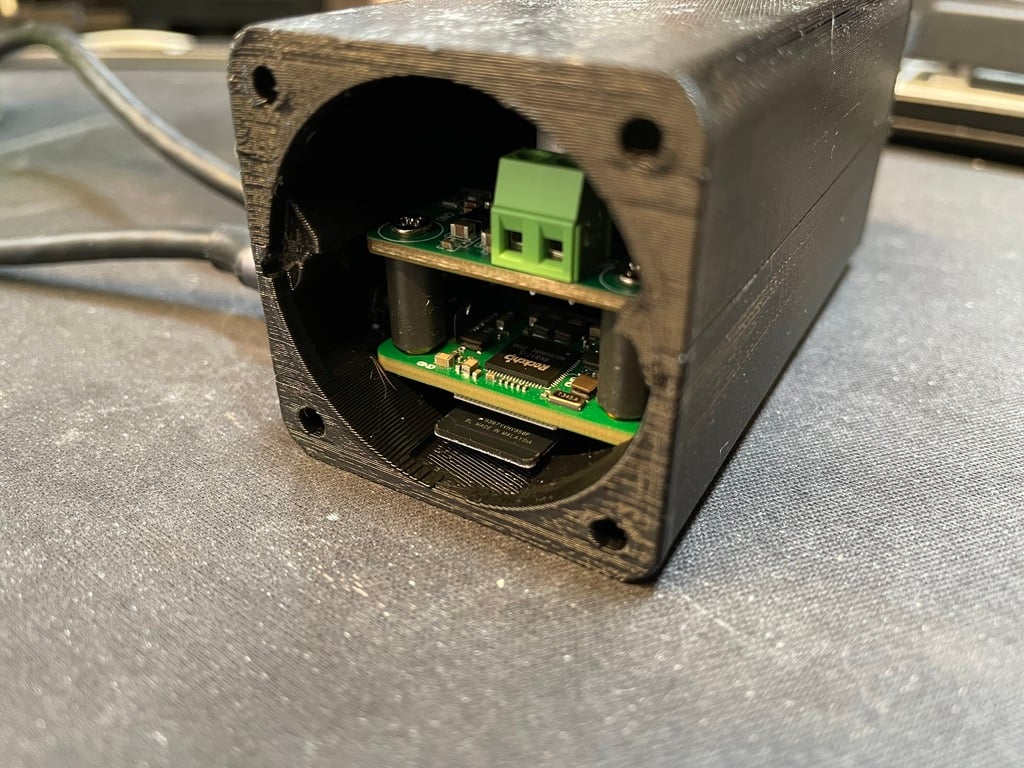

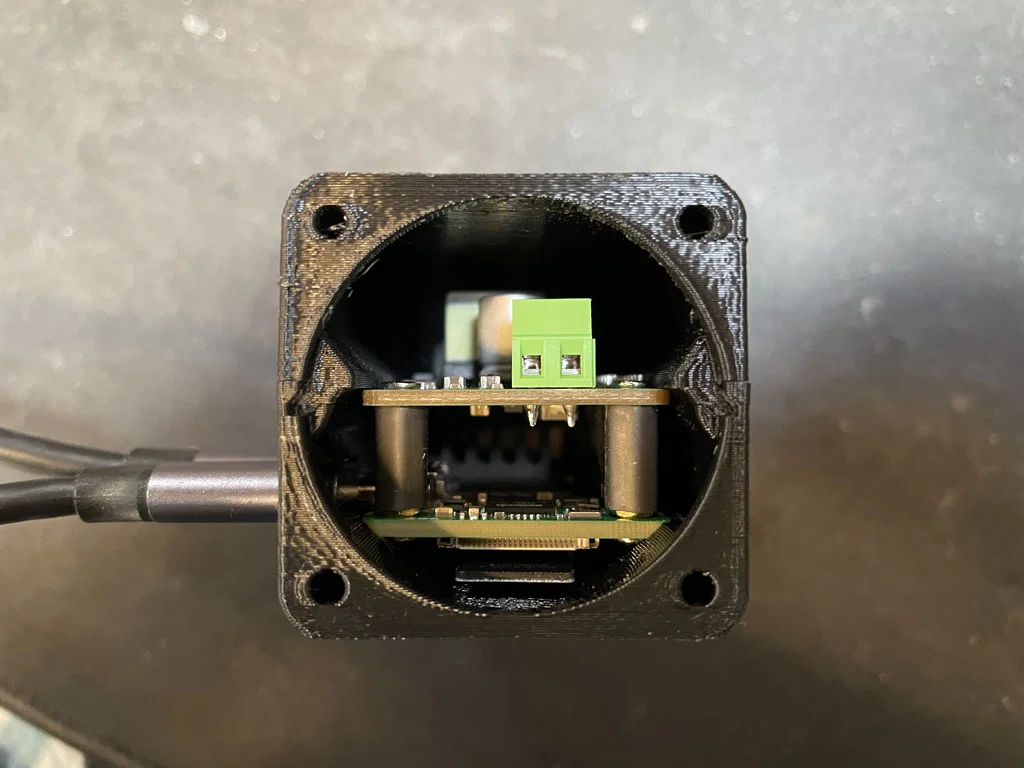

Ở các phiên bản từ 1 đến 5, mình từng thiết kế dựa trên giả định là có thể dùng lỗ bắt ốc khi đã gắn PoE HAT, nhưng vì không muốn các linh kiện kim loại dẫn điện lồi ra phía dưới, mình đã thiết kế lại theo hướng ép chặt PCB vào trong case. (Thật lạ là bo mạch PoE lại dùng chính các trụ đỡ để truyền điện, mình ước là nó không làm vậy thì tốt hơn.)

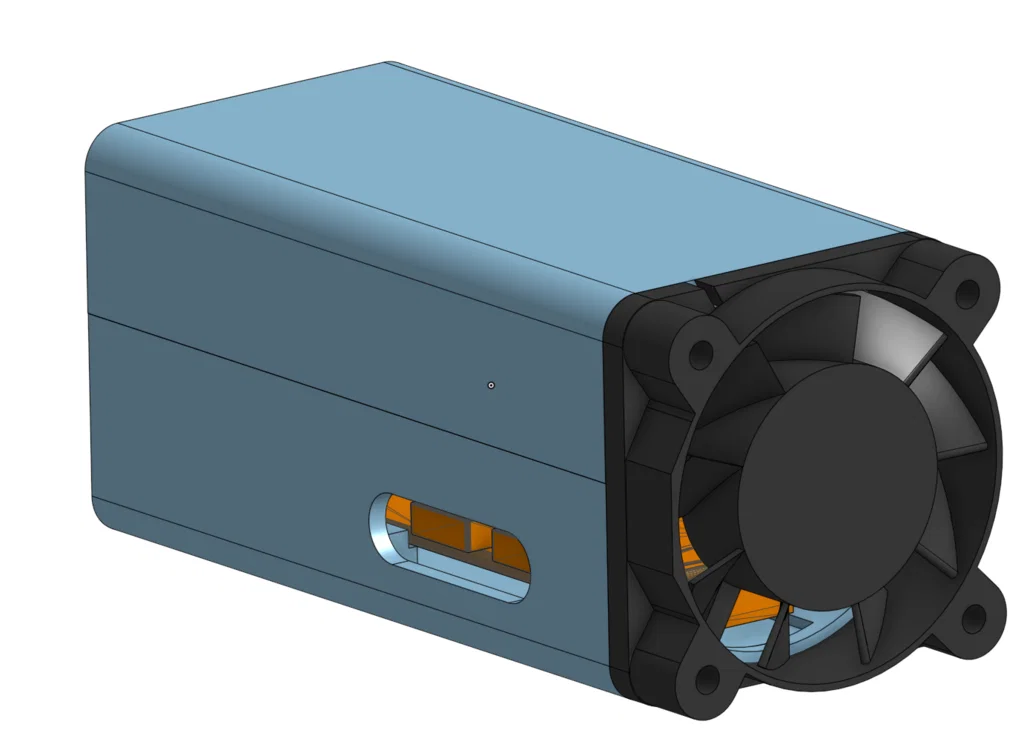

Link chỉnh sửa trên OnShape

Cảm ơn Burberius trên Thingiverse vì mẫu mô hình 3D của PCB 3E! Mình đã dùng nó trong OnShape và mọi thứ trông rất chuẩn.

Thiết lập in (Print Settings)

Hãng máy in: UltiMaker

Máy in: Ultimaker 3

Độ phân giải: 0.2 mm

Infill: 20%

Nhựa in: Generic PLA

Lưu ý:

In với độ phân giải cao hơn thì nhìn sẽ đẹp hơn, nhưng mình thấy thế này là ổn rồi. Tính năng trượt vẫn hoạt động tốt kể cả khi bạn in ở độ phân giải mịn hơn.

Sau khi in (Post-Printing)

Nếu máy in của bạn đã được cân chỉnh chuẩn xác thì chỉ cần chà nhám nhẹ một chút là được.

Trên máy Ultimaker 3, cơ chế trượt hoạt động rất tốt, tuy nhiên trong vài lần đầu sử dụng thì cần dùng một chút lực nhẹ để khớp hai mảnh vào với nhau.
