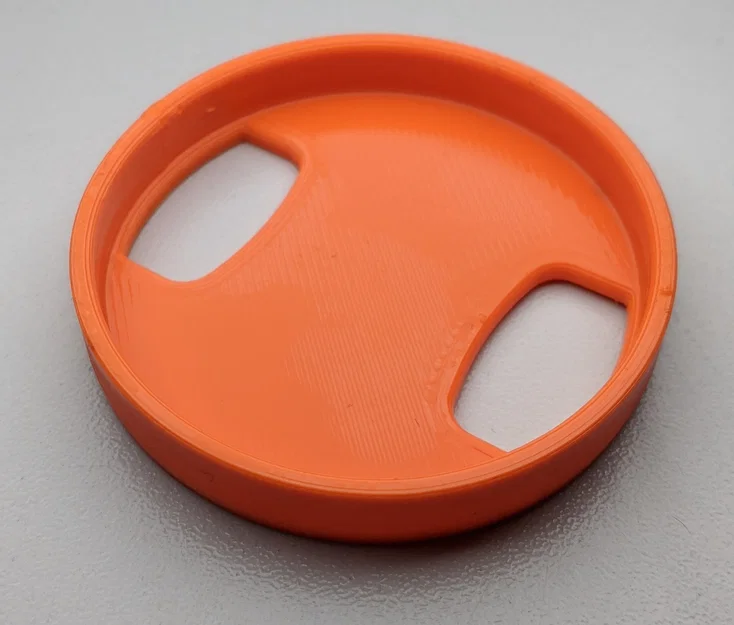

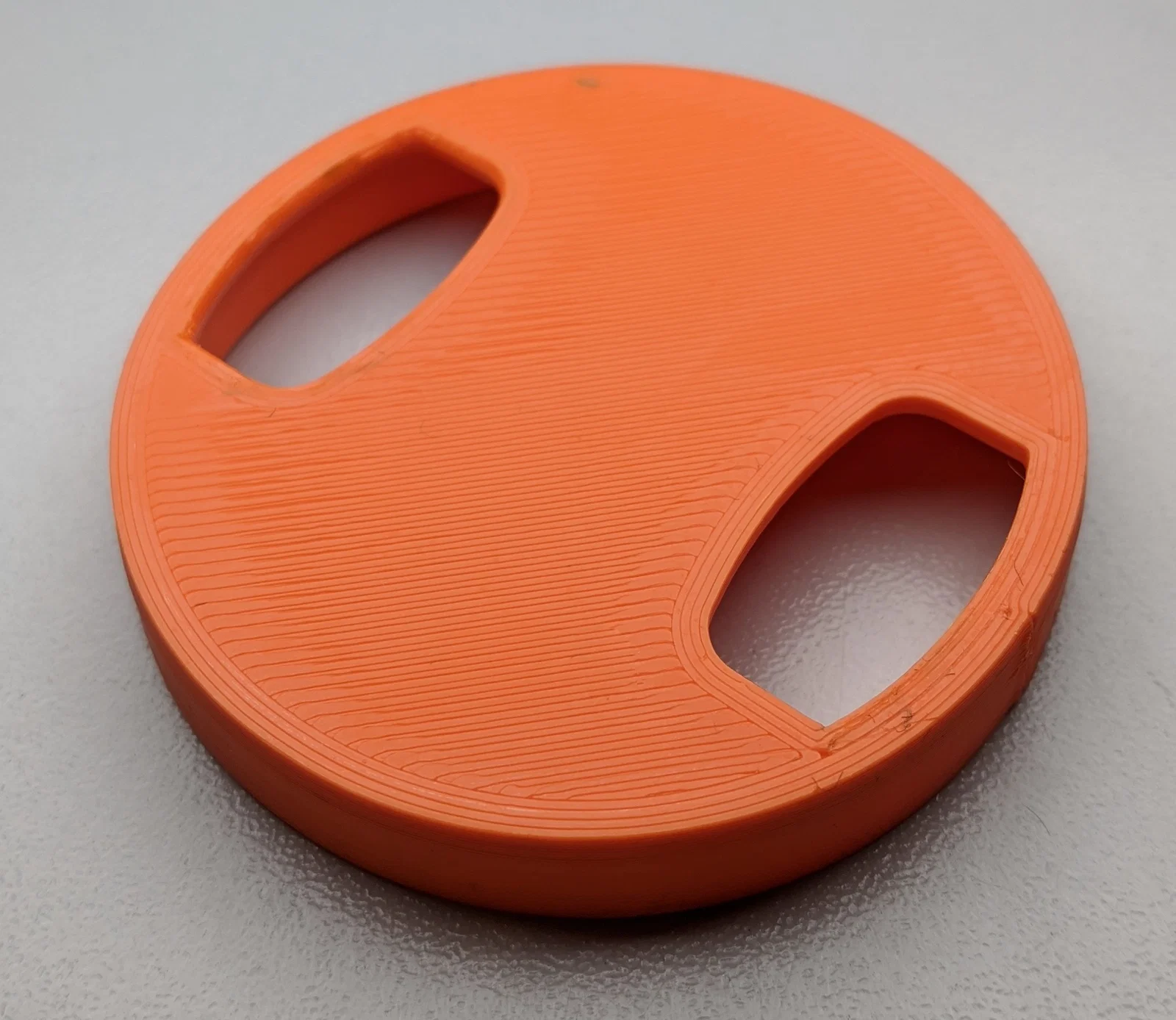

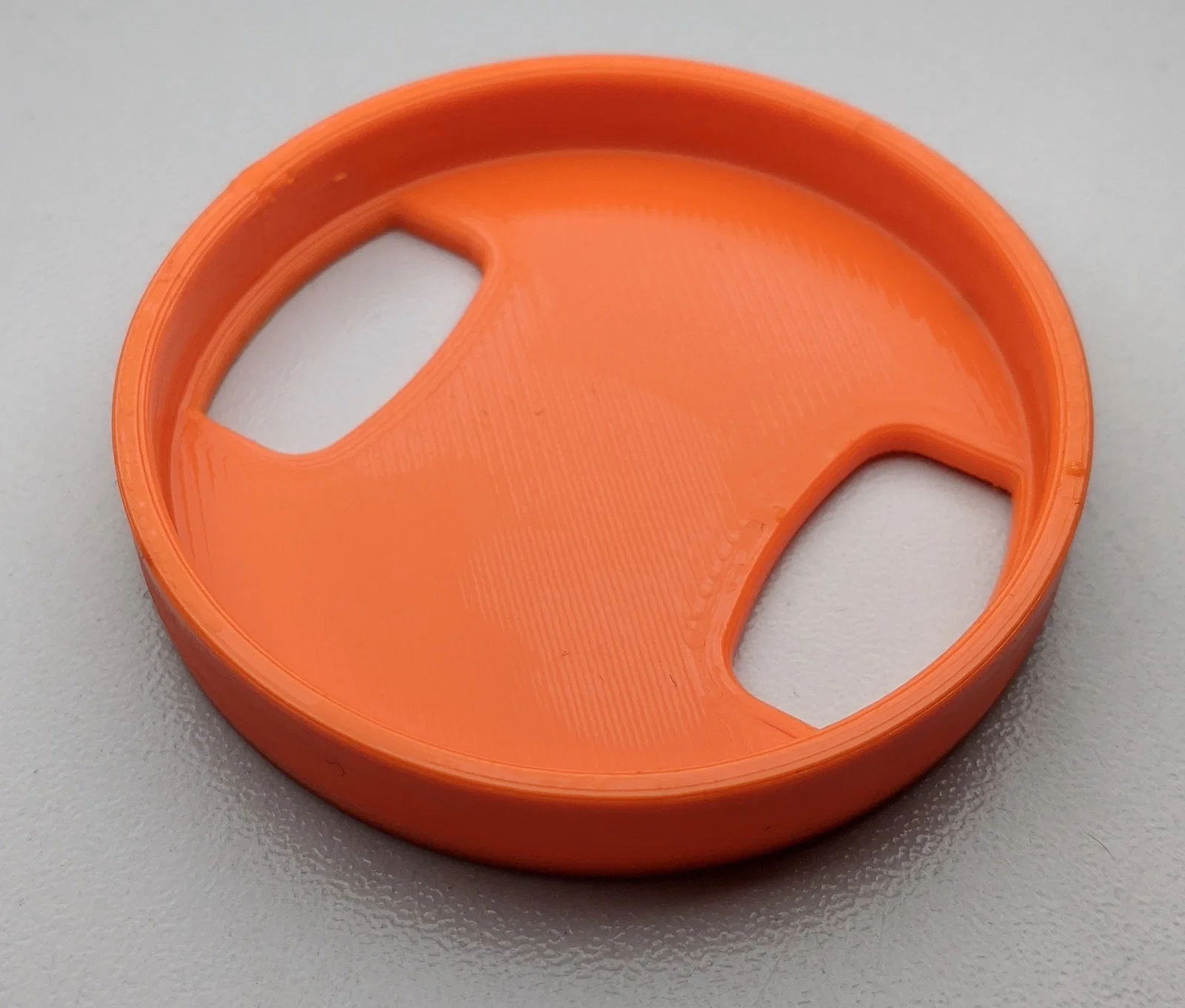

Đầu uống nước Nalgene Sipper cho bình cổ rộng

Mình đã thiết kế chiếc đầu uống nước (sipper) này sau khi thấy mẫu tải trên mạng không thể đóng kín khít. Hơn nữa, mẫu đó khi in lại bị phần overhang, cần phải có support và làm bề mặt không được mượt mà, gây mất vệ sinh.

Vì vậy, mình đã lên ý tưởng thiết kế mẫu này với các tiêu chí sau:

• Đảm bảo chống rò rỉ nước tuyệt đối
• Thiết kế hợp vệ sinh = bề mặt trơn láng
• Không có overhang = dễ in + bề mặt đẹp

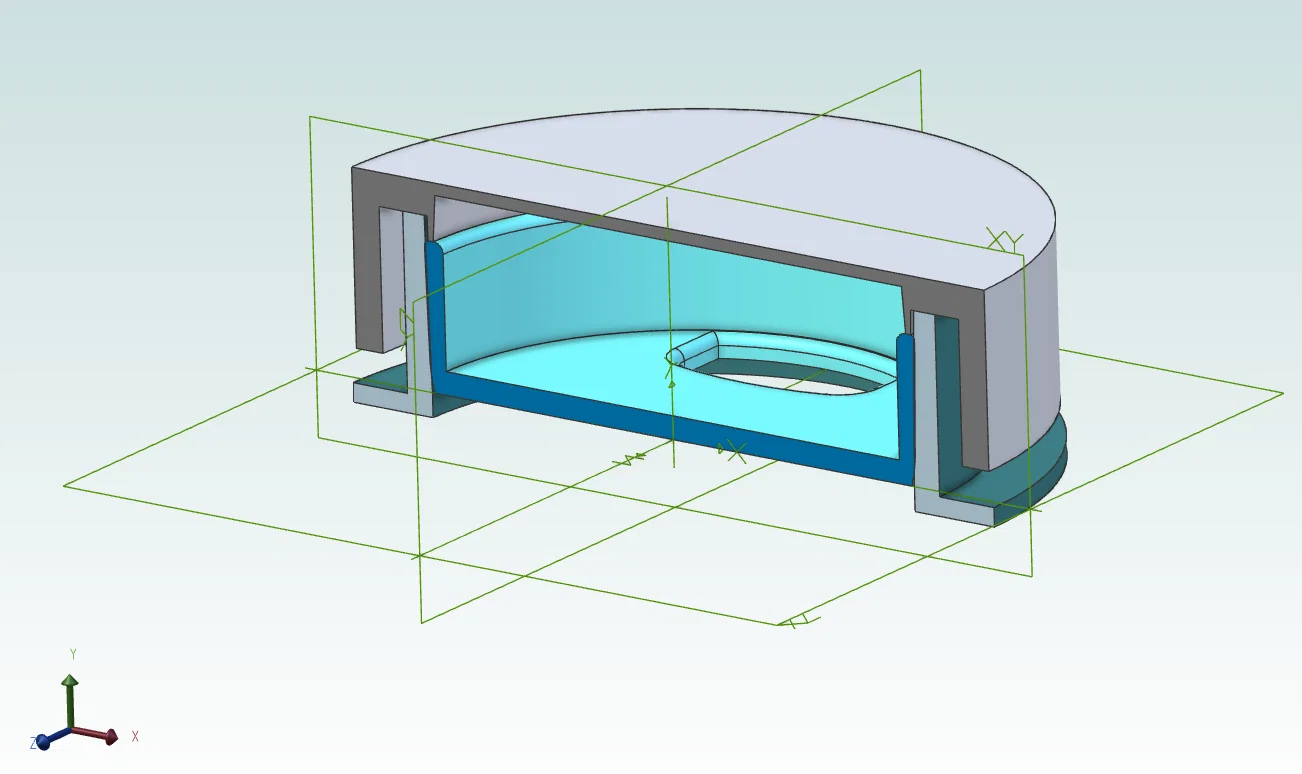

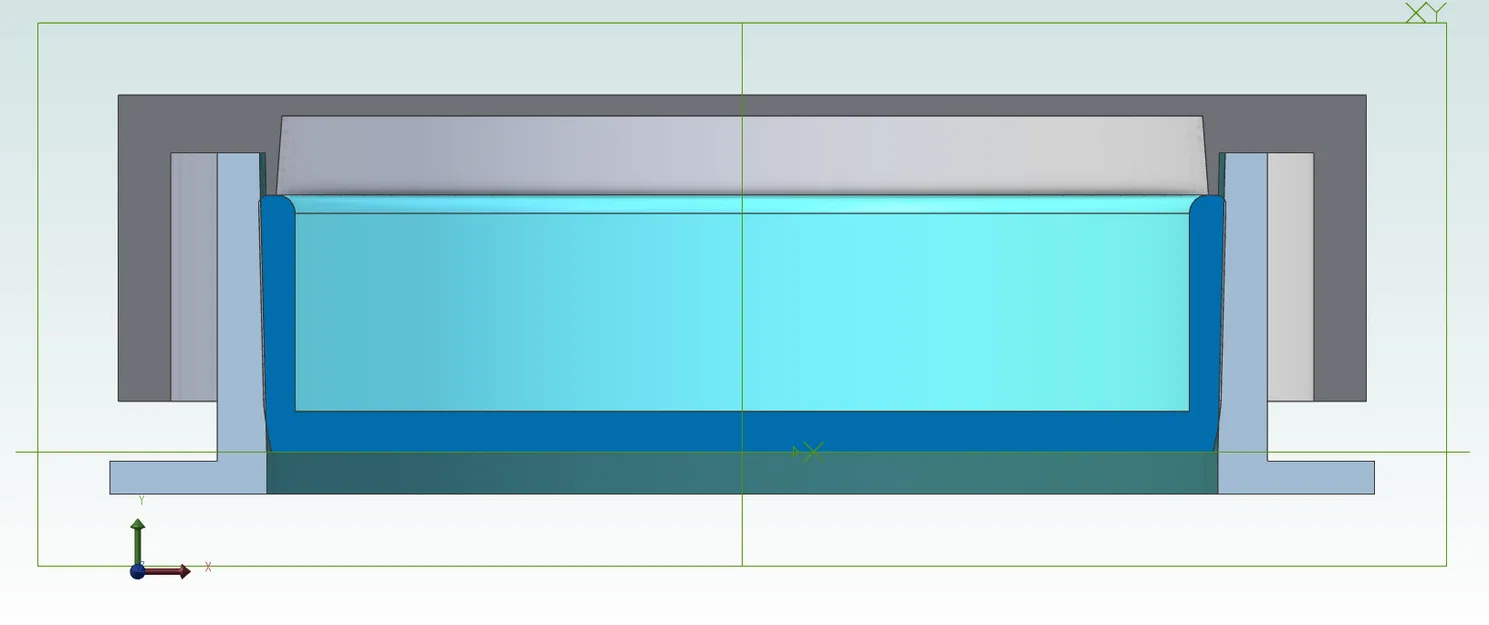

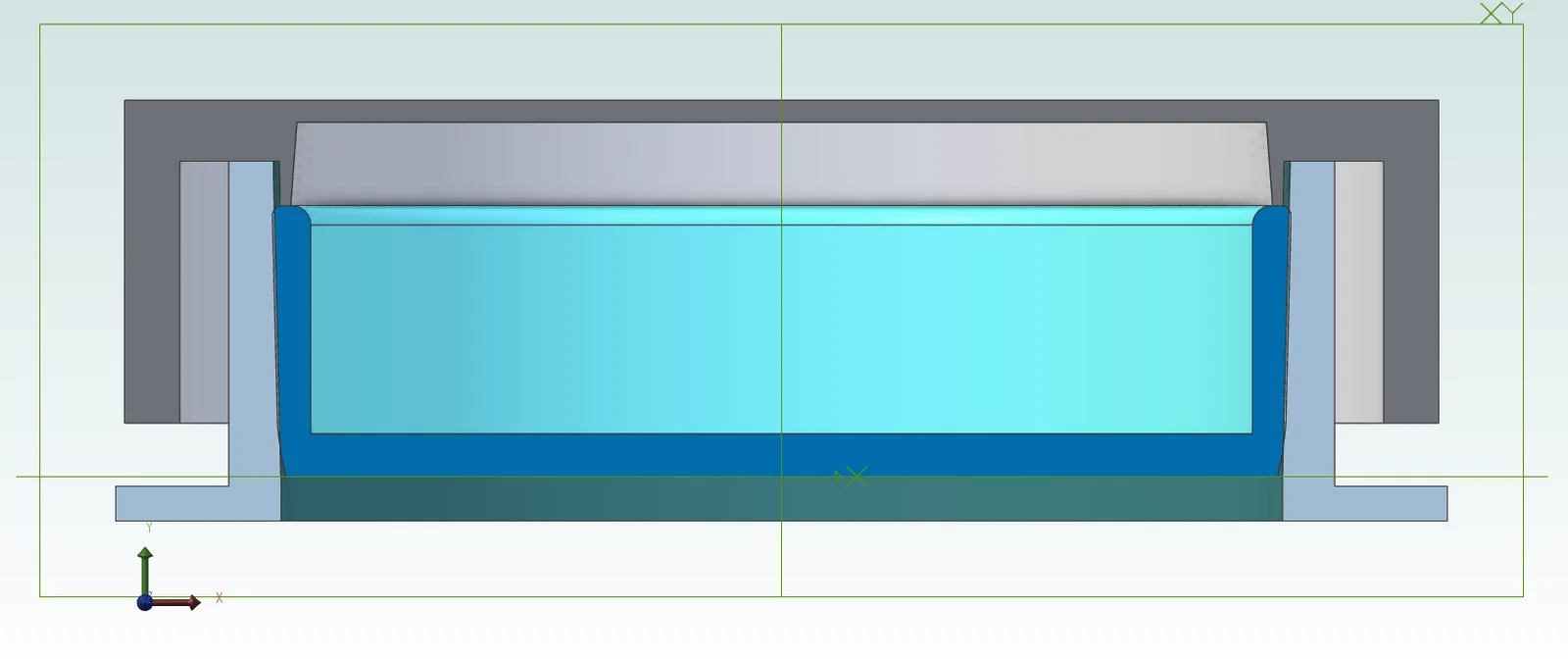

• Hình nón để thích nghi với nhiều kích thước cổ bình khác nhau
• Hình nón giúp tạo độ kín khít tốt trong cổ bình
• Thiết kế "tránh vướng mũi" giúp uống nước dễ dàng
• Thiết kế hai mặt để có thể uống thoải mái từ hai hướng, ví dụ như khi đang đạp xe để không phải xoay tới xoay lui.

Cách sử dụng:

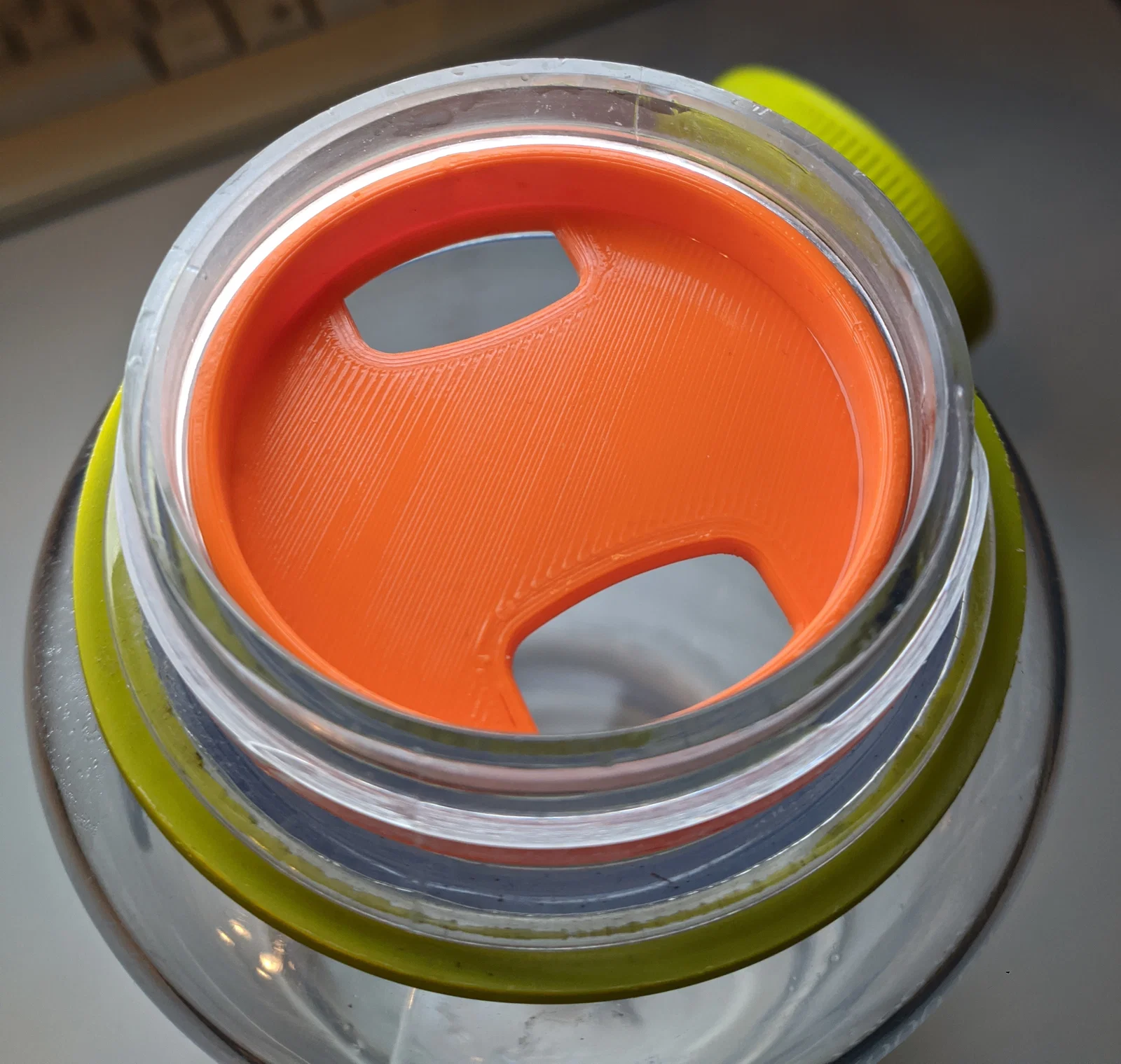

• Đặt vào cổ bình và ấn nhẹ xuống. Hình dáng hình nón sẽ tạo độ khít rất tốt. Chỉ cần một lực ấn nhẹ.
• Để tháo ra, bạn chỉ cần cầm vào các lỗ uống nước hoặc dùng dụng cụ (như cán muỗng) để cạy nhẹ lên.

Trước khi in:

Mình khuyên bạn nên kiểm tra kích thước cổ bình vì các loại bình dung tích lớn đôi khi có sự sai lệch. Nếu bạn muốn khít hơn hoặc lỏng hơn, bạn có thể chỉnh scale vài phần trăm trong phần mềm slicer.

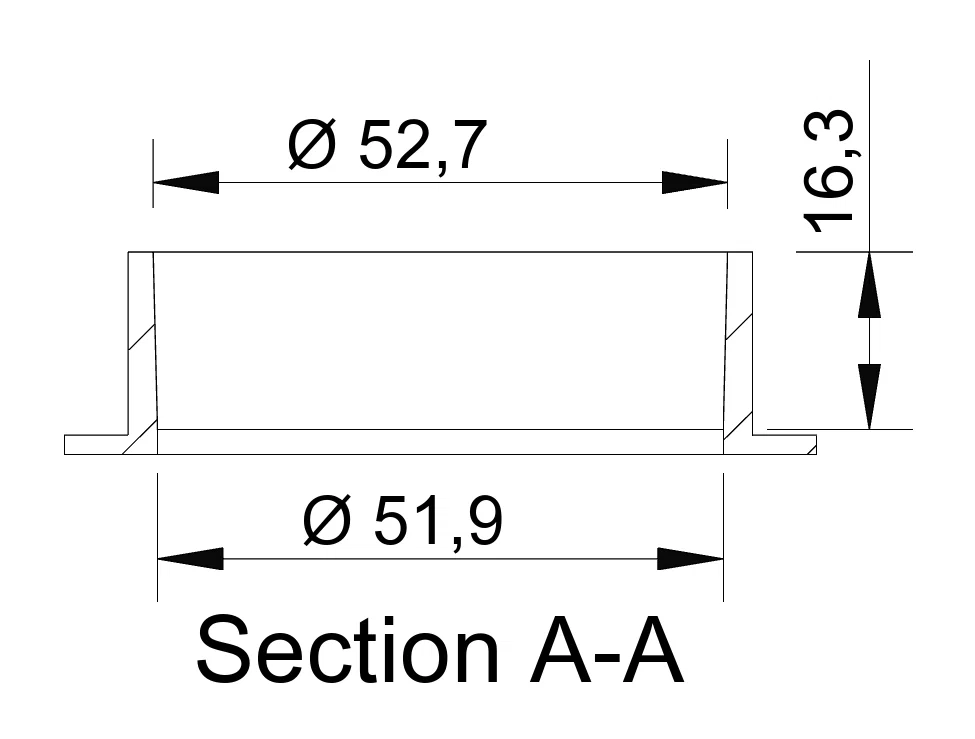

Xem hình ảnh để biết kích thước cổ bình mà mình đã đo nhé.

Hướng dẫn in:

• Mình khuyến khích sử dụng vật liệu an toàn thực phẩm và có khả năng chịu được máy rửa bát.
• Không cần support
• Lớp in 0.2mm để bề mặt đẹp hơn (vệ sinh hơn)

Mình rất vui nếu được thấy các bản in của mọi người :)

Các file gốc định dạng Alibre Atom hiện đã có sẵn nhưng trang web không cho phép tải lên. Nếu bạn cần thì cứ nhắn tin cho mình nhé.

Lưu ý ngày 18.04.2024:
Mình nhận thấy chi tiết in (bằng nhựa PETG) có bị co lại sau vài tháng sử dụng. Mình nghĩ là do việc thường xuyên rửa bằng máy rửa bát. Mọi người lưu ý vấn đề này nhé.
