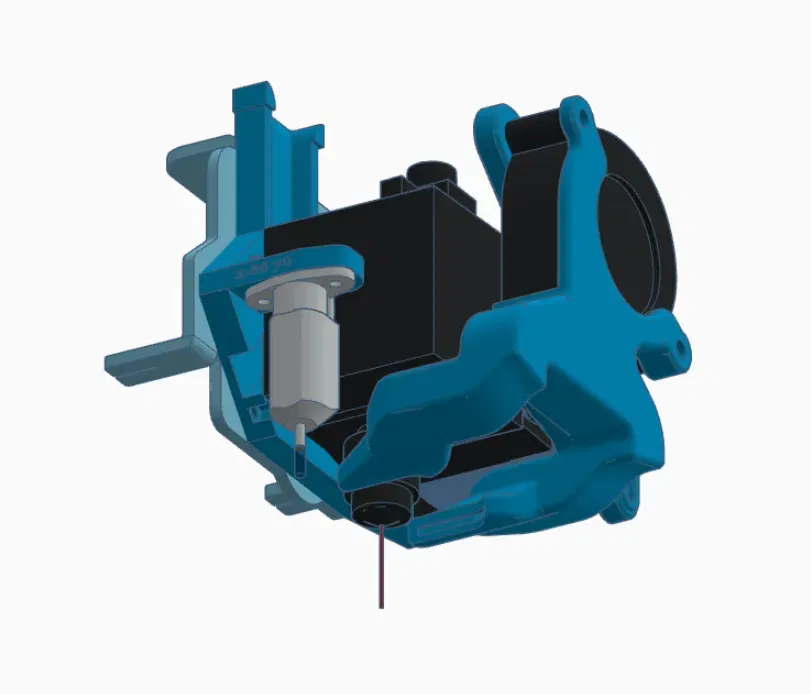

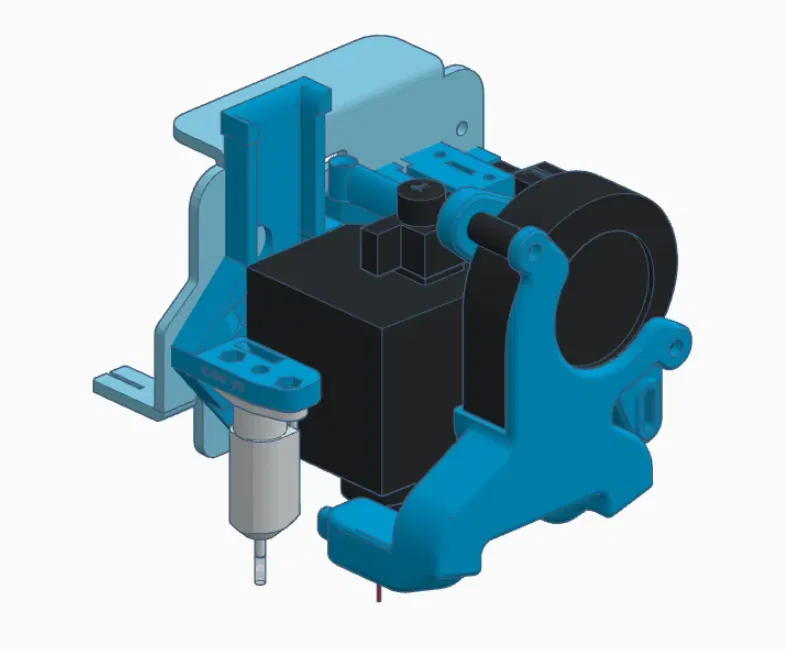

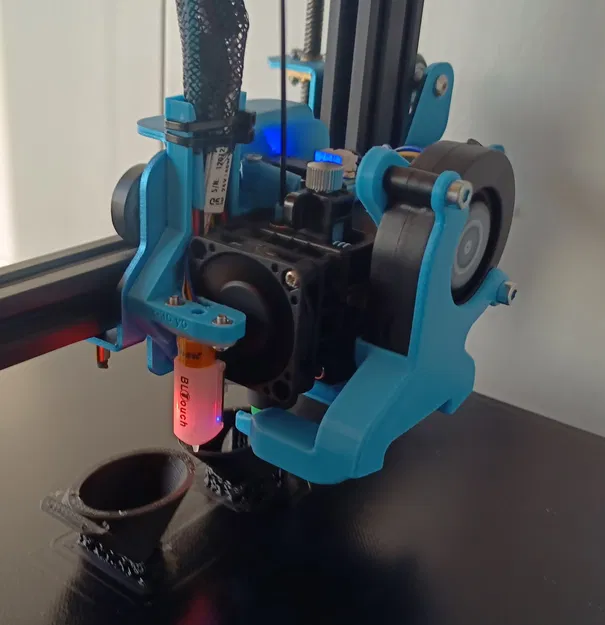

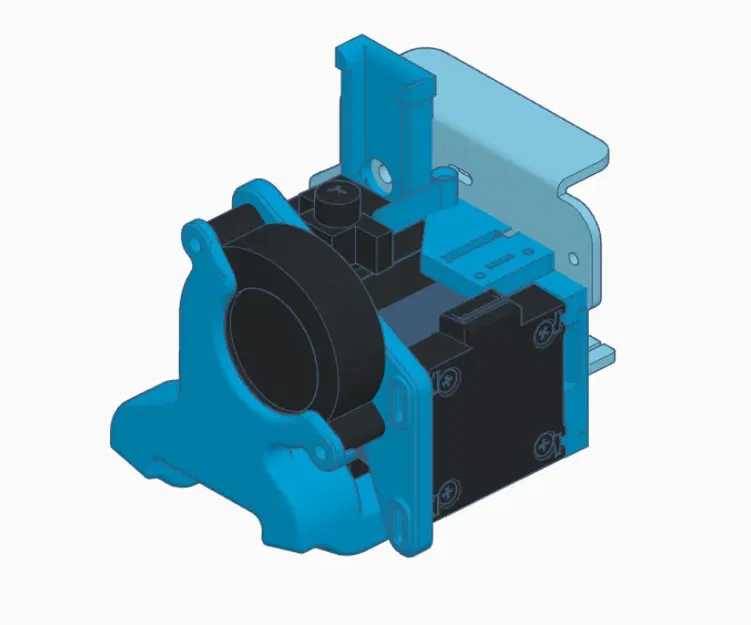

Nâng cấp extruder E3D Hemera cho máy in CR-10 V2/V3

Kết hợp và thiết kế cấu hình này từ những ý tưởng và thiết kế tốt nhất mà tôi có thể tìm thấy (theo ý kiến khiêm tốn của tôi, tất nhiên)

Tính năng:

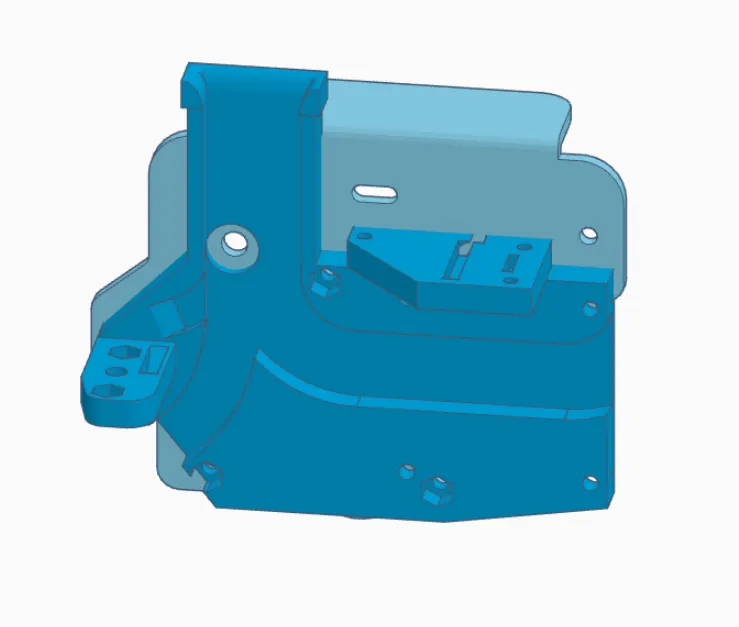

• Tấm lưng một mảnh. - Không mất khối lượng xây dựng. - Vòi phun ở vị trí ban đầu. - Dẫn cáp qua tấm lưng để quản lý cáp tốt. - BLtouch càng gần vòi phun càng tốt và trên cùng một đường thẳng (bù: X:-36 Y:0). - Làm mát phần tốt với nhiều không gian cho việc thay đổi vòi phun (REVO). - Tích hợp cảm biến hết filament và hết filament. Phần cứng đã sử dụng:

• 9x bu lông lục giác M3x8 (tấm lưng)

• 2x bu lông lục giác M3x10 (giá quạt)

• 2x bu lông lục giác M4x25 (ống dẫn quạt*)

• 5x đai ốc M3

• 2x đai ốc M4

*Bu lông quạt M4 dưới cần được cắt ngắn còn ±23mm

In tất cả các phần bằng PLA, điều này dường như vẫn ổn cho đến bây giờ. Cần gạt và ống dẫn quạt được in với chiều cao lớp 0,10mm để có bề mặt mịn hơn. Giá quạt và tấm lưng ở 0,20mm không cần hỗ trợ cho bất kỳ phần nào. Đối với firmware, tôi rất thích công việc của Nic Wilson trên Firmware Máy in 3D Creality của Nic & Hỗ trợ In 3D. Firmware này hoạt động tốt với tôi với V3 gốc, V3 có BLTouch và V3 REVO Hemera. Firmware:

Ghi nhận:

Cảm hứng:

Ống dẫn quạt và giá (không thay đổi):

Các bộ phận mô phỏng: Giá trục X:

BLTouch:

Hemera REVO:

Quạt thổi 5015:
