Bộ chuyển đổi nguồn Milwaukee Fuel cho mỏ hàn TS100 / Pinecil

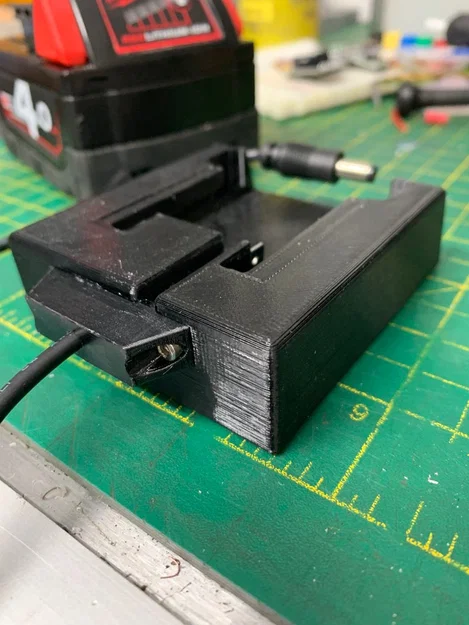

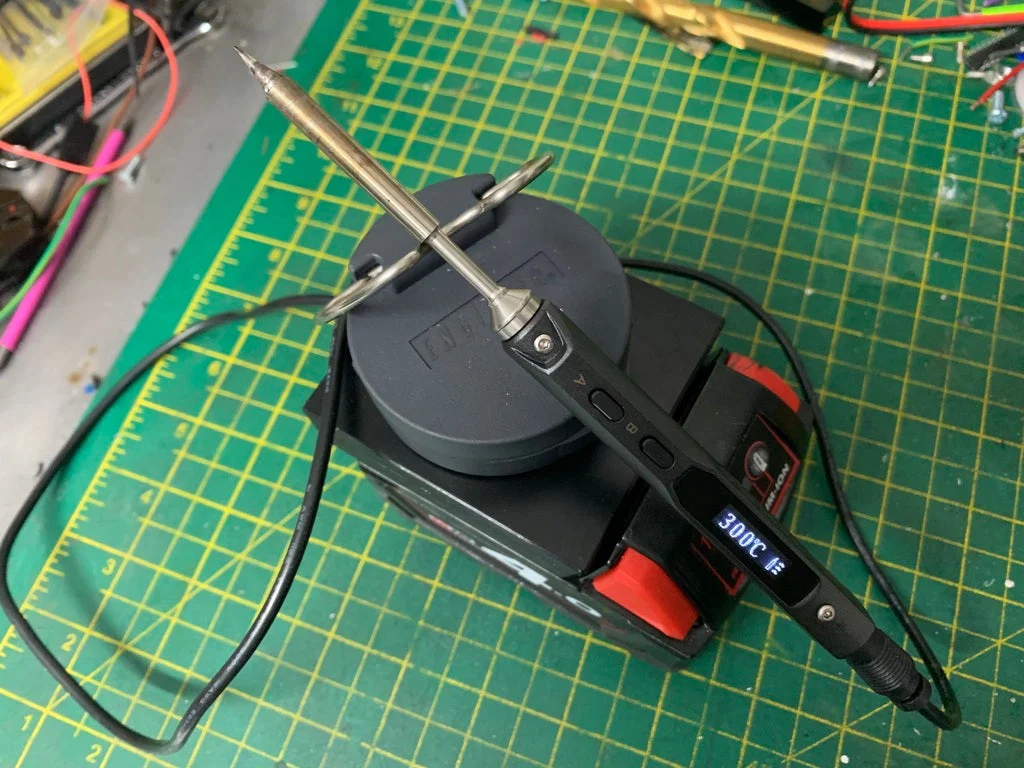

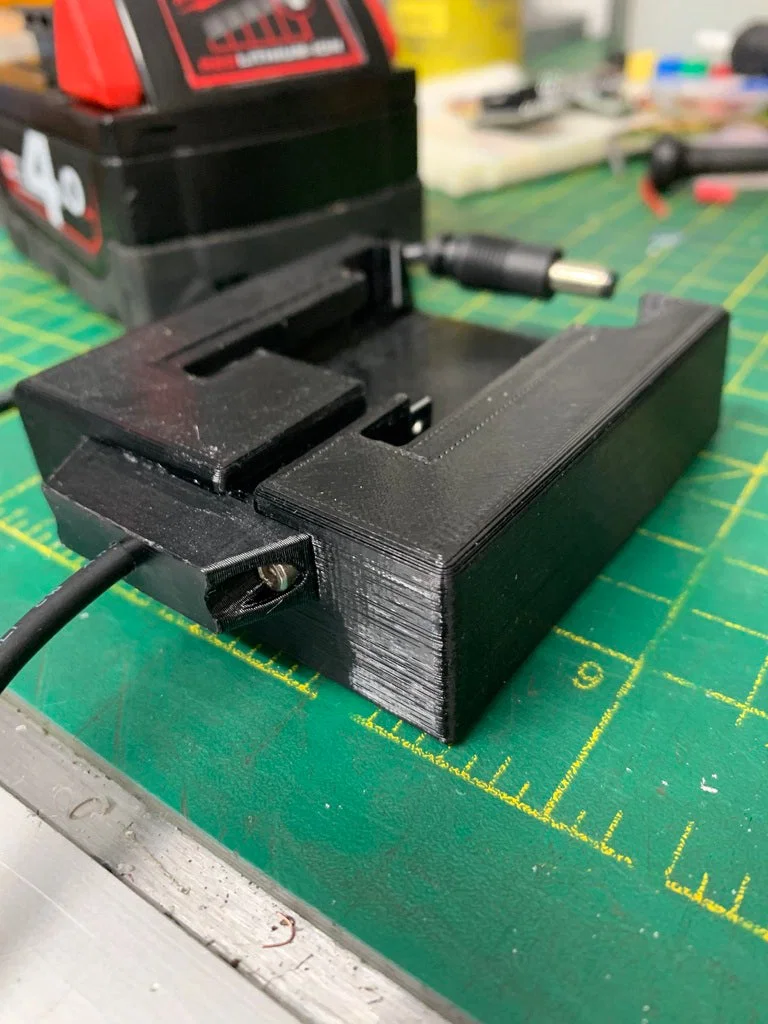

Đây là một bộ chuyển đổi được thiết kế dựa trên đầu nối Milwaukee của macsboost, giúp anh em tận dụng pin M18 Fuel để cấp nguồn cho mỏ hàn TS100 hoặc Pinecil.

Hướng dẫn in

Danh mục: Đồ điện tử

Đây là một bộ chuyển đổi được thiết kế dựa trên đầu nối Milwaukee của macsboost, giúp anh em tận dụng pin M18 Fuel để cấp nguồn cho mỏ hàn TS100 hoặc Pinecil.

Thiết lập in

Hãng máy in:

Prusa

Máy in:

i3 MK3

Hỗ trợ (Supports):

Không

Độ phân giải:

.2

Độ đặc (Infill):

20%

Nhựa in: Sunlu PETG màu đen

Lưu ý:

In phần thân chính của bộ chuyển đổi với mặt phẳng lớn nhất úp xuống bàn in. Phần nắp che dây điện thì đặt mặt có lỗ thoát dây hướng xuống dưới.

Hậu kỳ:

Dùng mũi khoan phù hợp để làm sạch các lỗ trên bản in. Vì mình in không dùng hỗ trợ (supports), nên cần dọn dẹp lại một chút ở các phần gờ treo nơi tiếp xúc với pin.

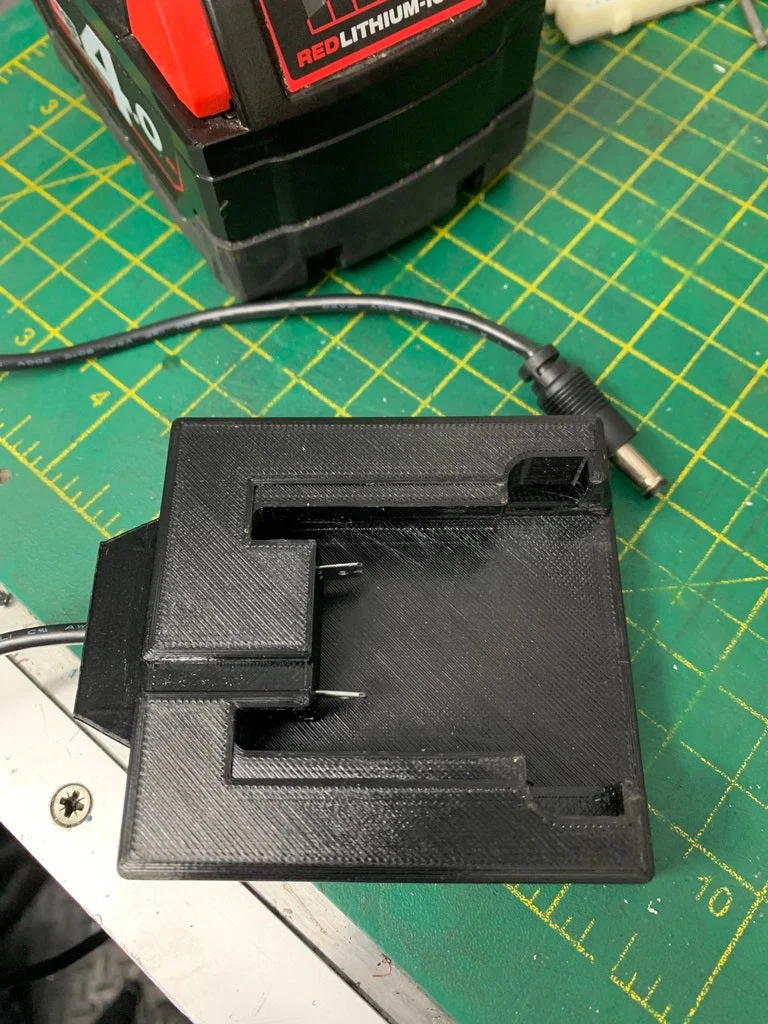

Các đầu cos (spade terminals) nên được dán cố định bằng keo epoxy vào các rãnh trong thân chính để tránh bị đẩy ngược vào trong khi gắn pin.

Nắp che dây điện được cố định bằng hai con vít tự ren M3 x 6 đầu trụ.

Cáp được đấu nối theo chuẩn dương ở tâm (centre positive) cho jack cắm vào mỏ hàn. Kích thước jack là 5.5 x 2.5mm.
