Chân đế đa năng giảm rung chấn / Giá đỡ giảm ồn cho máy in 3D

Chào mọi người,

Tôi đã phối lại (remix) mẫu thiết kế từ emreerokyar trên Thingiverse để làm cho nó tương thích với bất kỳ loại chân máy in 3D hay thiết bị gia dụng nào. Về cơ bản, bạn chỉ cần in ra là dùng được ngay. Mục đích chính của chúng là giảm tiếng ồn truyền vào bàn, đồng thời cũng có thể giúp chất lượng bản in tốt hơn, tuy nhiên tôi chưa thể kiểm chứng điều này một cách khoa học.

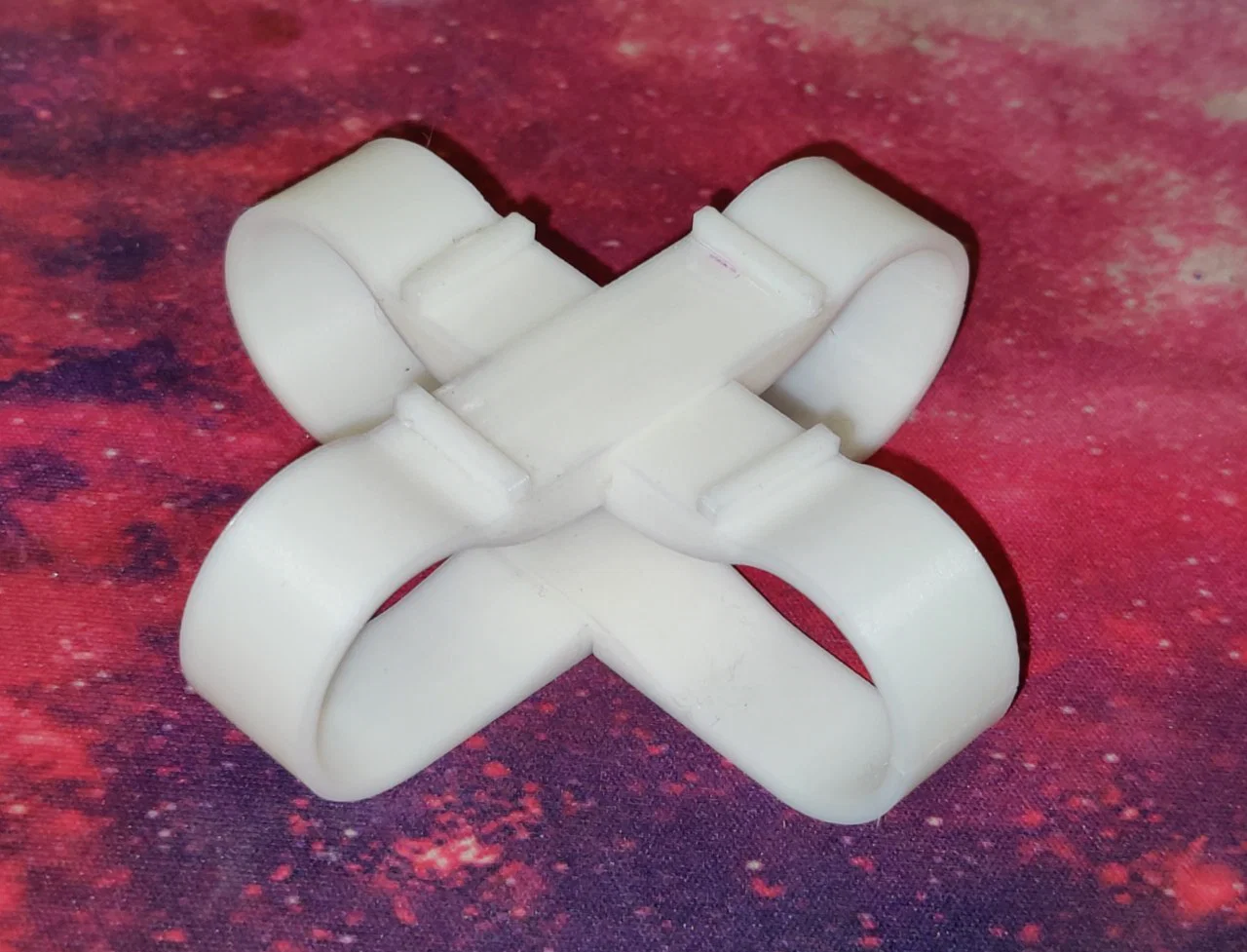

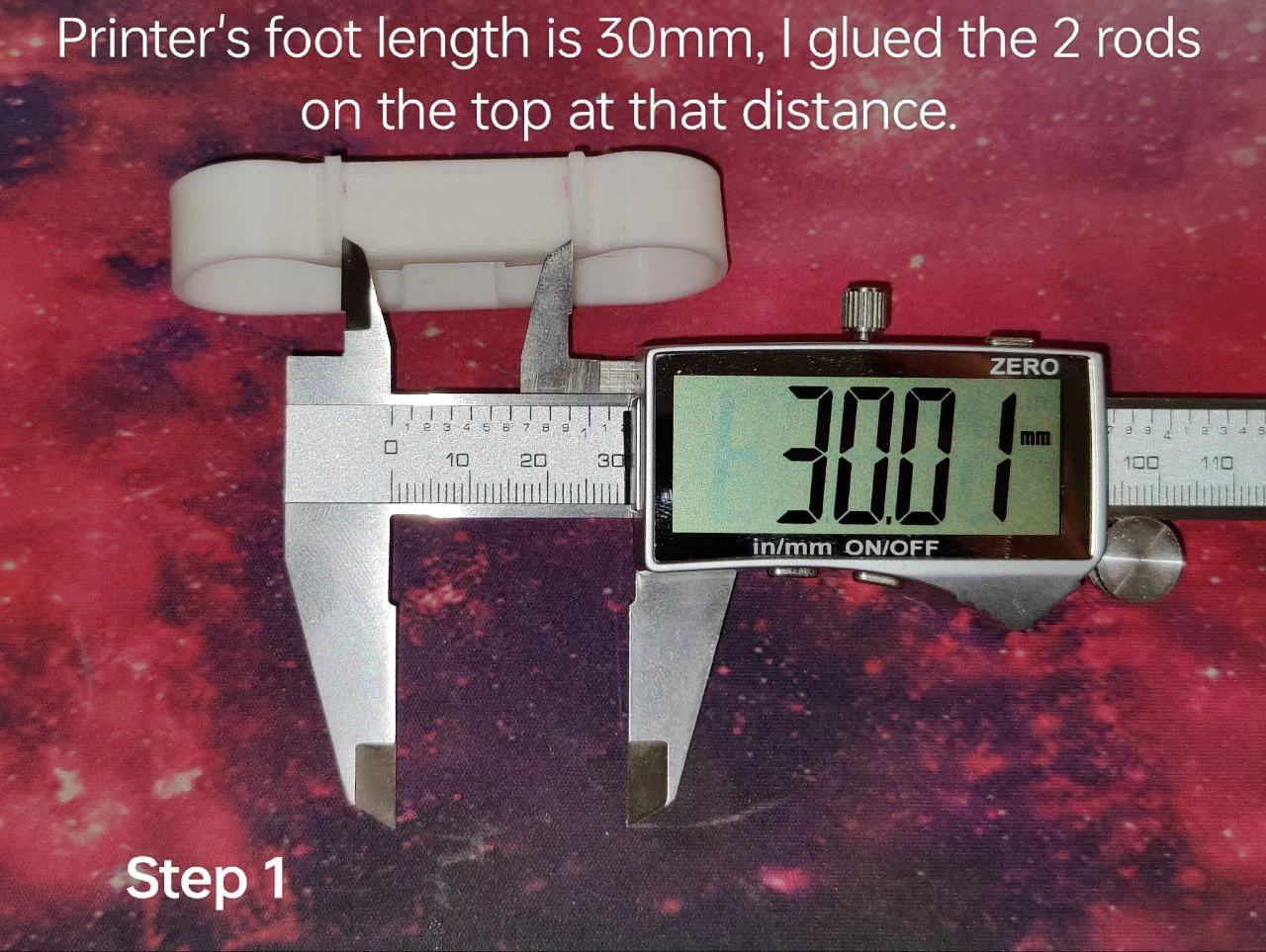

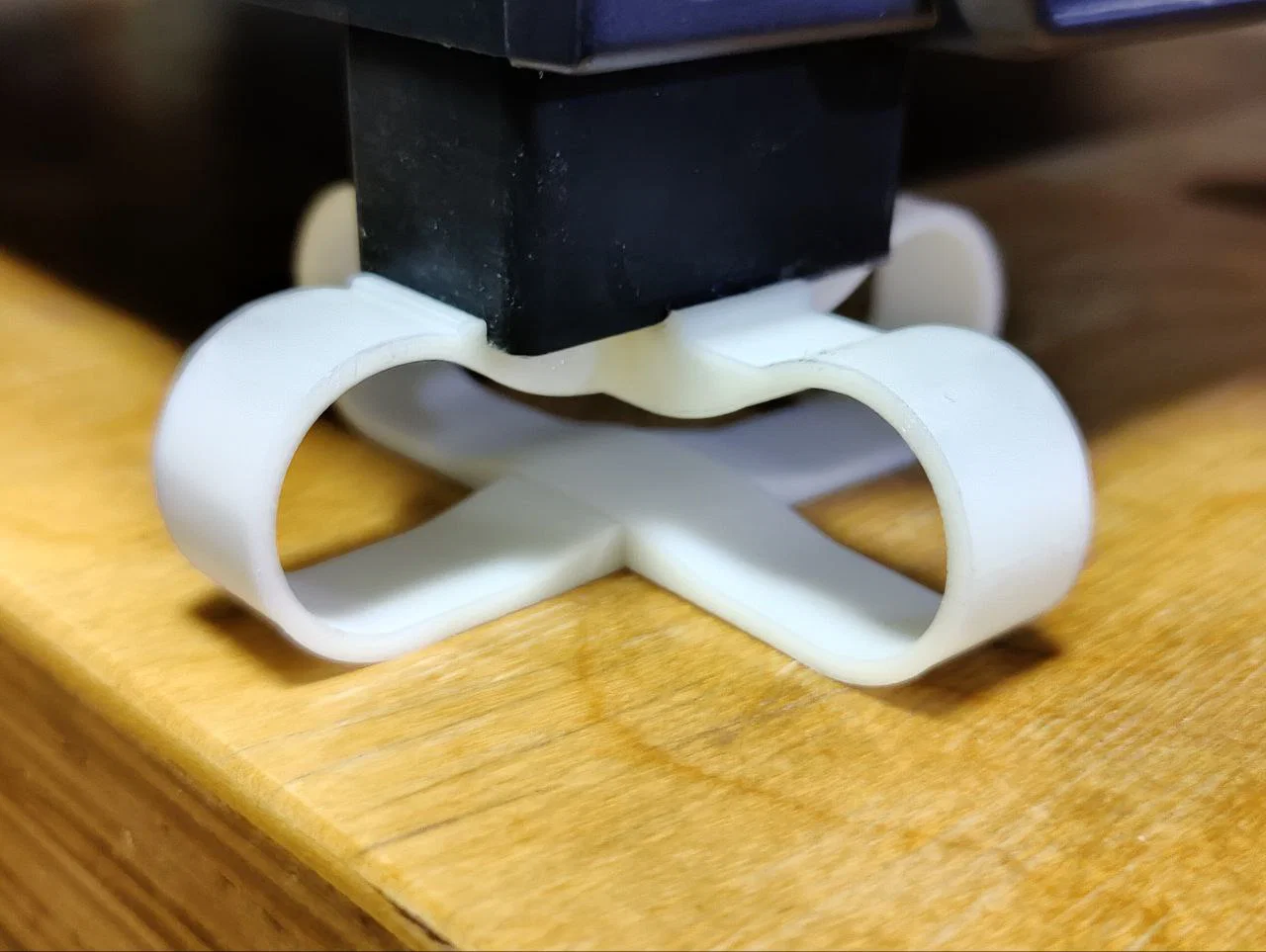

Để chống trượt, tôi đã thêm các thanh định vị hình vuông; bạn có thể dễ dàng dán chúng lên phía trên với khoảng cách bằng đúng kích thước chân máy in. Xem ảnh để biết chi tiết nhé.

Kích thước có thể tùy chỉnh bằng cách scale đồng nhất, nhưng tôi khuyên không nên để chiều rộng dưới 5cm. Càng rộng thì càng nhún nhảy và linh hoạt, kích thước nhỏ hơn sẽ chiếm ít diện tích nhưng lại cứng hơn. Tôi thấy kích thước tối ưu nhất là khoảng 75mm. Tôi đã thử nhấn vào giữa tấm đệm bằng cân, nó chịu được lực 10kg mà không hề hấn gì.

Bạn có thể in cả 4 cái cùng lúc hoặc in lẻ từng cái. Tôi in bằng PLA+, nhưng dùng PETG hoặc vật liệu có độ đàn hồi cao và ít bị biến dạng (creep) thì sẽ bền hơn.

Nếu bạn cần một mẫu tùy chỉnh với các thanh định vị cố định cho kích thước chân máy cụ thể, cứ nhắn tin cho tôi, tôi sẽ thiết kế và gửi cho bạn, hoàn toàn miễn phí.

Thông số Slicing:

• Máy in: Elegoo Neptune 4 Pro
• Slicer: Orca
• Nhựa: AnkerMake PLA+ ở 210°C, flow 0.97 và PA 0.04
• Tốc độ quạt: Min 30% Max 40%, Overhang 60%
• Nozzle: 0.4mm đồng
• Retraction: 1.2mm@50mm/s, ngưỡng 0.2mm
• Wipe: 1.2mm@100%
• Z-Hop: [email protected]
• Chiều cao lớp: 0.2mm
• Chiều rộng lớp: 0.4mm với Arachne, lớp đầu tiên 0.28mm
• Seam: Back với khoảng cách 20%, không dùng scarf
• Wall: 3, Inner/Outer
• Solid infill: Monotonic, giống nhau cho mặt trên/dưới với 2 shell
• Sparse Infill: Gyroid@20%
• Minimum sparse infill: 10mm²
• Tốc độ: 50mm/s cho lớp đầu, 150mm/s cho outer wall và small walls, 200mm/s cho phần còn lại
• Gia tốc (Acceleration): 500mm/s² cho lớp đầu, 1500mm/s² cho outer walls, bridges và bề mặt trên cùng, 2000mm/s² cho phần còn lại
• Support: Không
• Raft/Brim/Skirt: Không, nhưng nếu gặp sự cố tôi khuyên bạn nên dùng "mouse ears" và thiết lập KAMP. Nhớ căn chỉnh Z-Offset cho chuẩn nhé.

Tôi có cần cân chỉnh lại máy in không?

Có, bạn nên cân chỉnh lại input shaping. Bạn chỉ cần thực hiện việc này sau khi:

• Thay đổi extruder hoặc bàn in (làm thay đổi khối lượng)
• Thay đổi độ căng dây đai (khuyên dùng thêm belt tension stoppers)
• Di chuyển máy in sang bàn khác
• Đặt lại vị trí trên cùng cái bàn đó nếu bàn không chắc chắn
• Thay đổi bộ phận tiếp xúc giữa máy in và bàn, ví dụ như dùng chân đệm khác, tấm bê tông, v.v.

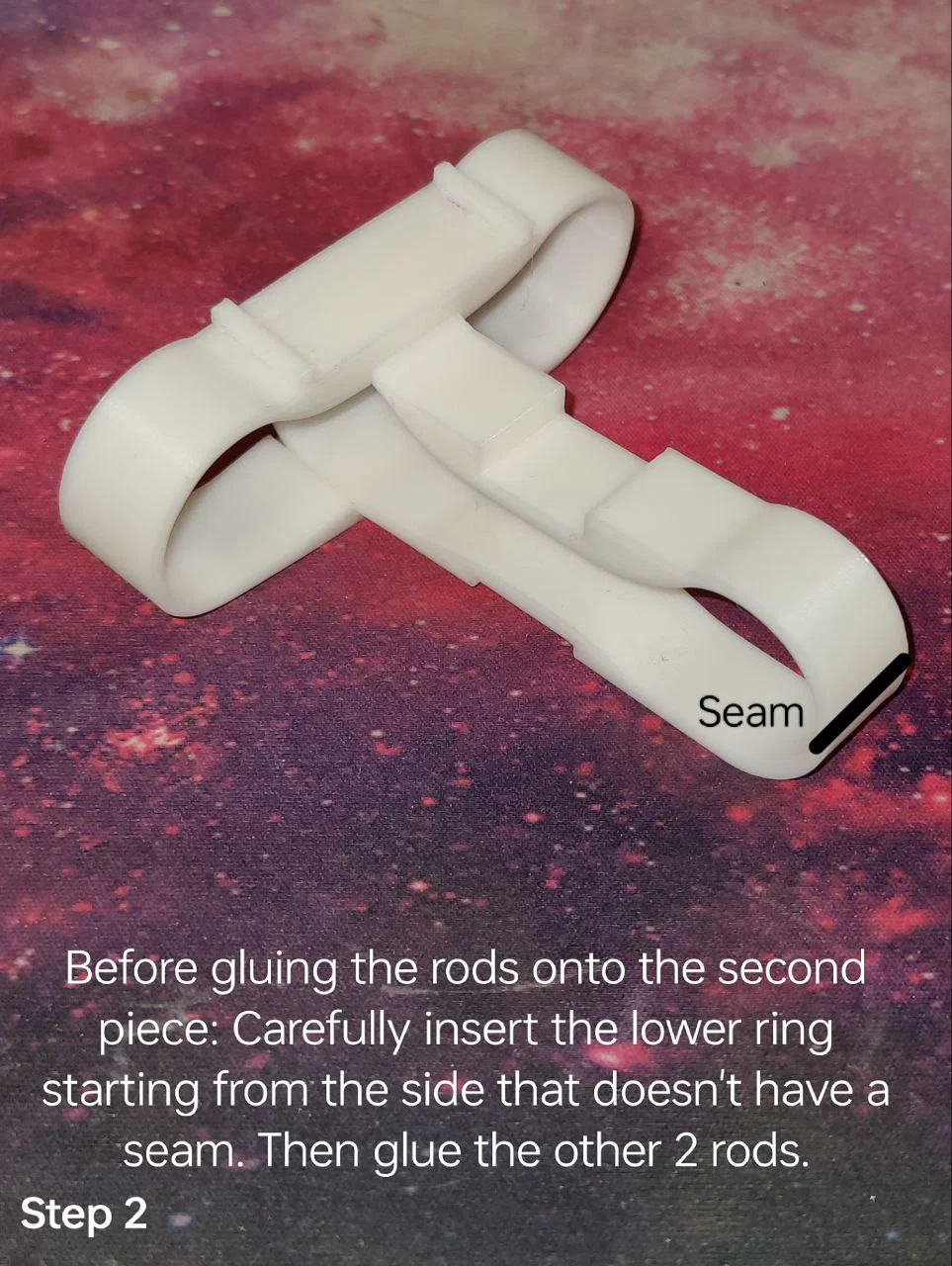

PS: Tôi sơ ý để đường seam ở giữa vòng cung nên bộ phận đó yếu hơn đáng kể và đã bị gãy ngay tại đường seam. Mọi người lưu ý chọn vị trí đặt seam nhé.
