Ngàm gắn Microswiss NG CR Touch

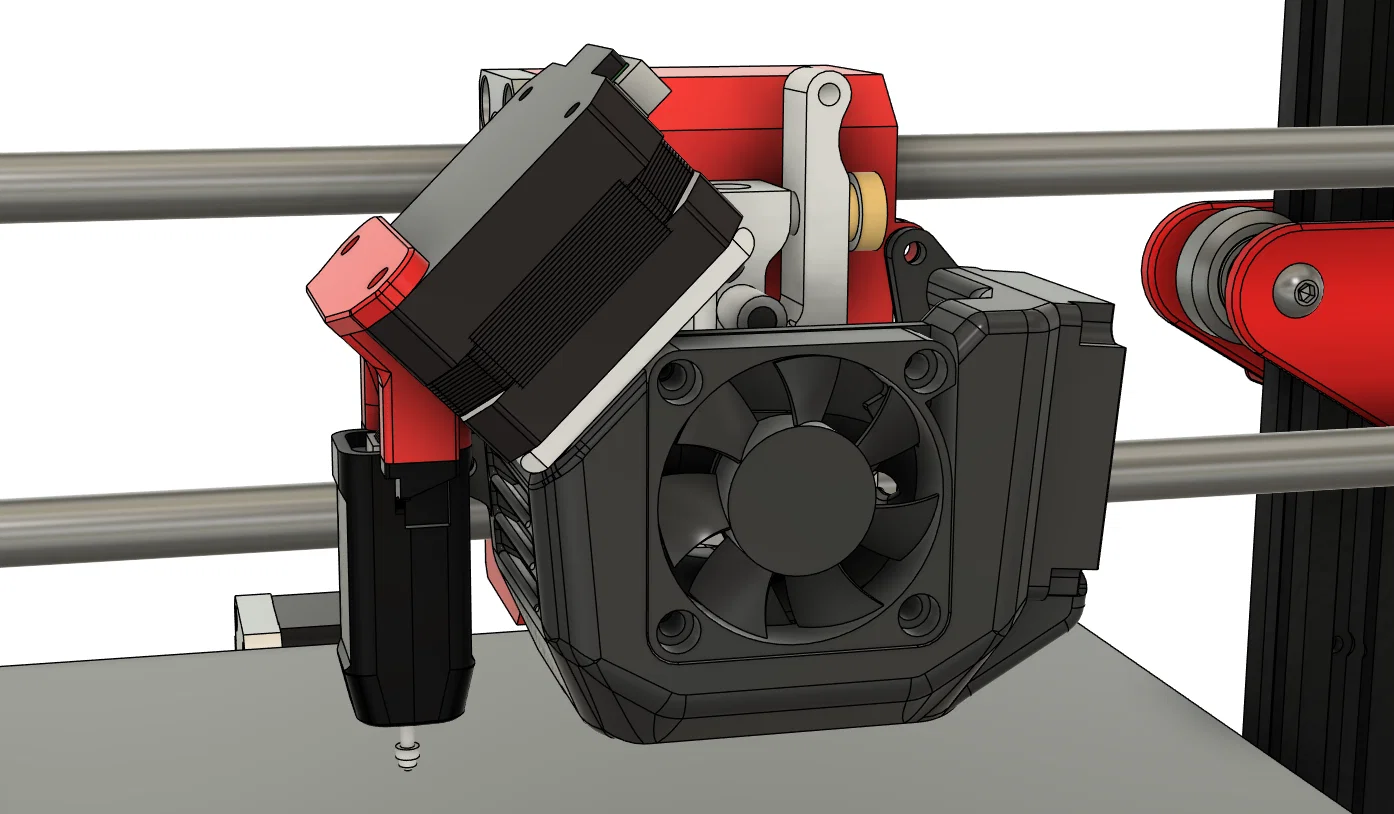

Vì không tìm thấy mẫu ngàm gắn CR Touch nào cho đầu in Microswiss NG phù hợp với chiếc Ender 3 Pro trục X tùy chỉnh của mình, nên mình đã tự thiết kế riêng. Thiết kế này khá phổ thông nên mình quyết định chia sẻ với mọi người.

Để gắn ngàm vào động cơ bước của máy đùn, bạn sẽ cần hai ốc M3x25 và hai vòng đệm M3 để thay thế cho ốc gốc. Mình có đính kèm hai phiên bản: phiên bản cơ bản và phiên bản thiết kế để sử dụng heat set insert.

Mình khuyên bạn nên in bằng nhựa ABS hoặc PETG để chịu nhiệt tốt hơn so với PLA.

Khi in, hãy đặt mặt bích (flange) nằm trên bàn in.

Chất liệu

PETG hoặc ABS

Độ cao lớp in (Layer height)

0.2 mm

Độ đặc (Infill)

20%

Tường (Perimeters)

3+ lớp

Đỉnh/Đáy (Top/Bottom)

3+ lớp

Hỗ trợ (Support)

Không bắt buộc phải có support để in thành công, nhưng mình thấy nếu có support thì phần mặt dưới sẽ đẹp hơn, ít nhất là trên máy của mình.

Cấu hình Probe Offsets

Các giá trị X và Y được tính toán trên phần mềm CAD, còn Z được căn chỉnh thủ công.

x offset: -47.25

y offset: -10

z offset: 2.110 (dùng Klipper trên tấm pei nhám)

Giá trị Z offset mình cung cấp chỉ là để giúp bạn thiết lập ở mức gần đúng. Có thể nó sẽ hơi chênh lệch trên máy của bạn, nên bạn hãy tự căn chỉnh lại Z offset để phù hợp với sai số của linh kiện in và đặc điểm riêng của từng máy nhé.

Cảm ơn mọi người.
