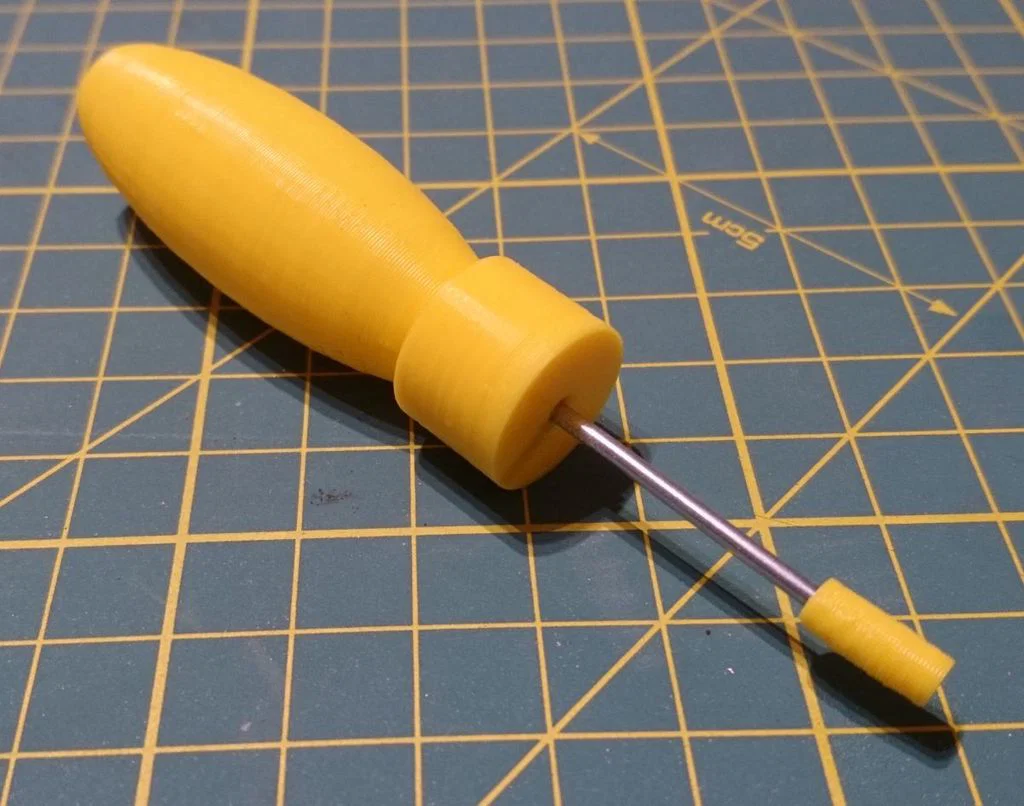

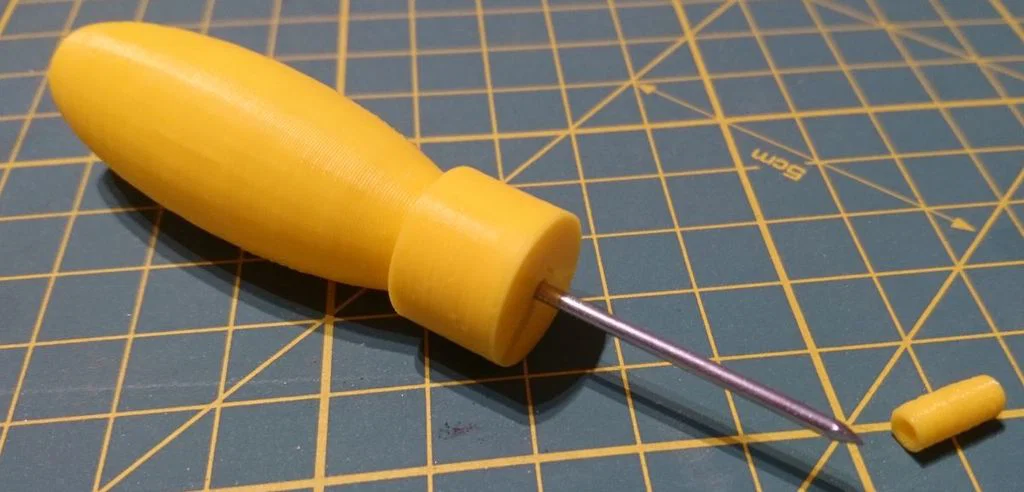

Bộ awl khâu (Stitching Awl) lắp đinh làm mũi nhọn

Đây là một cây awl nhỏ để đục các lỗ nhỏ, dùng đinh (nail) làm đầu nhọn.

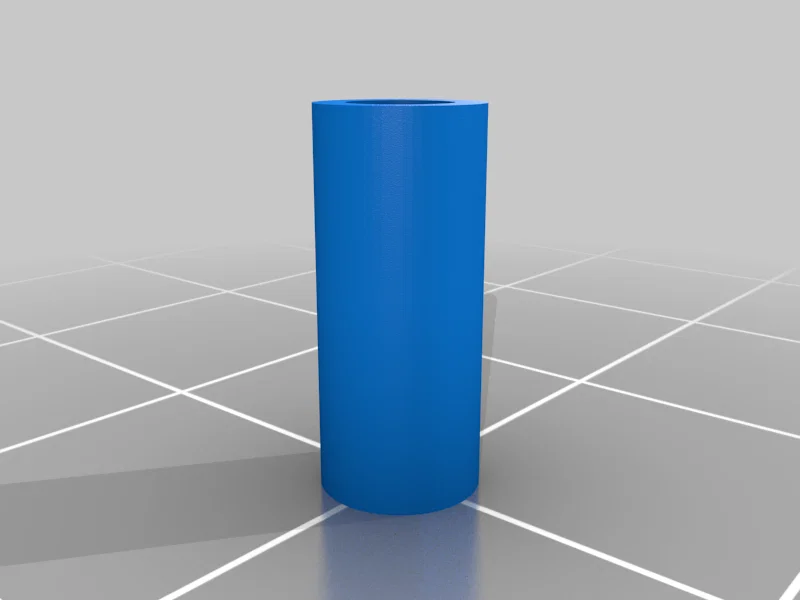

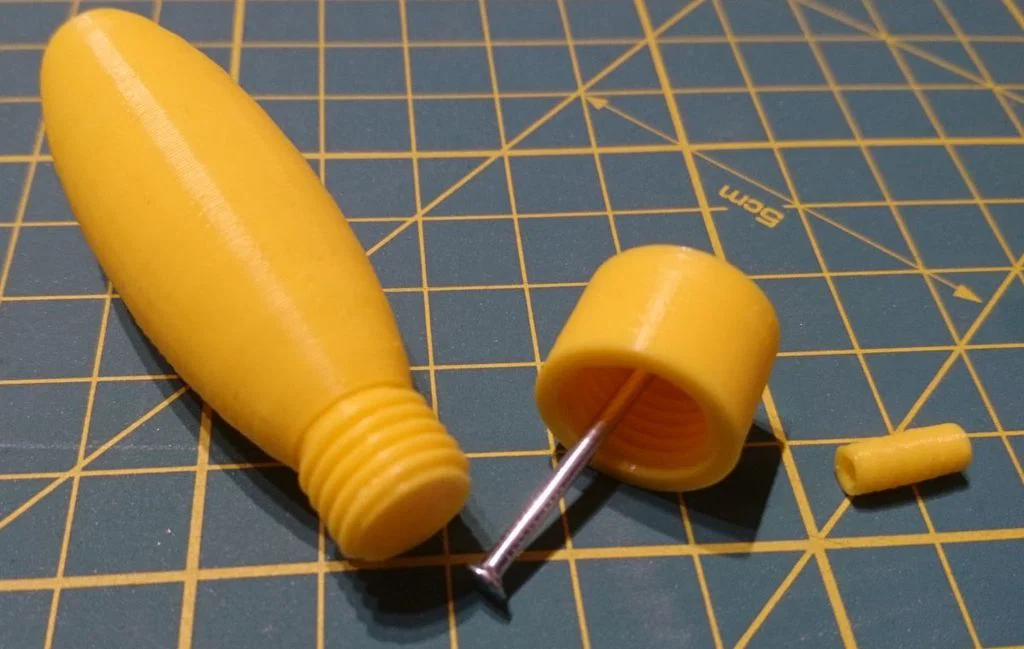

Chỉ cần nhét đinh vào bên trong rồi vặn các phần của dụng cụ lại với nhau. Có kèm nắp an toàn cho phần đinh.

Mình làm cái này vì awl bán sẵn ngoài thị trường đồ hobby thường quá to và cùn.

Thời gian in 1 giờ, PLA, layer height 0.3mm, nozzle 0.4mm, Prusa i3 MK3.

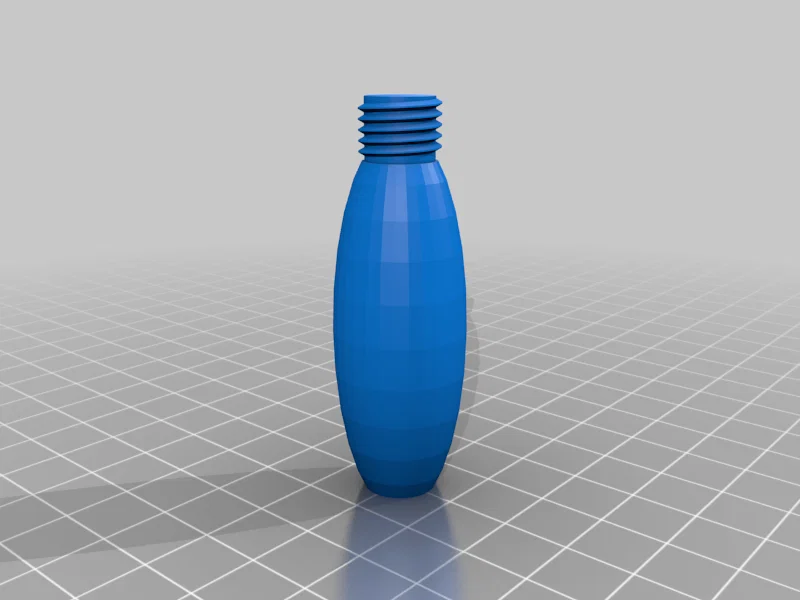

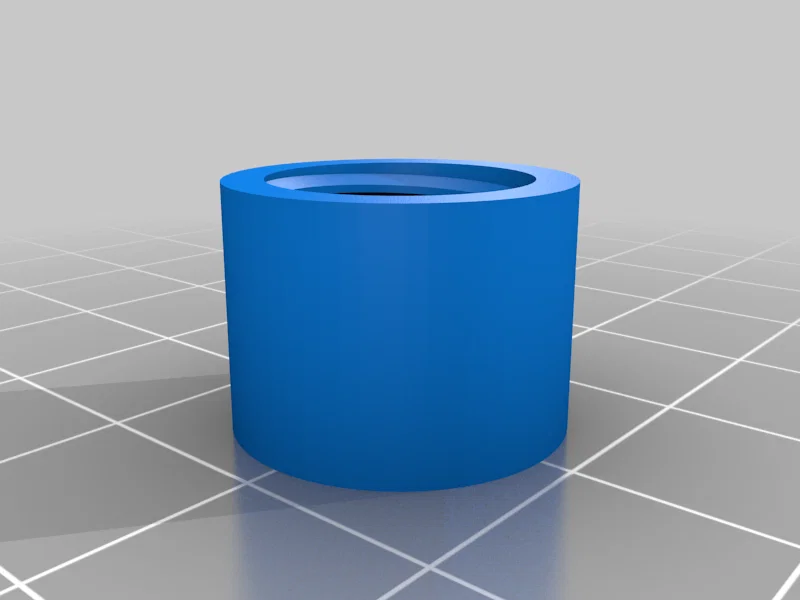

Phần ren dùng chuẩn metric M12x1.5, bước ren lớn hơn để in cho dễ. Phần ngoài (có ren trong) được scale 1.04 theo trục X và Y để hở vừa hơn, có thể chỉnh trong slicer, nhưng thiết lập này chạy rất ổn.

Đinh nên có đường kính 1.9 - 2.3 mm để lắp vừa hợp lý, phần đầu đinh <5mm.

Có kèm file openscad để tuỳ biến.

Kích thước dụng cụ là cố định, nhưng vẫn có thể chỉnh với chút công sức.

Print Settings

Printer Brand:

Prusa

Printer:

i3 MK3

Rafts:

No

Supports:

No

Resolution:

0.3

Infill:

15%

Filament: Plasty Mladec PLA Yellow

Notes:

Top layers 5 (để phần tiếp xúc với đinh cứng hơn).

Category: Hand Tools
