Tay Treo Lưu Trữ Xếp Tầng – Mở Rộng, Xoay & Di Chuyển (Stackable Storage Arm)

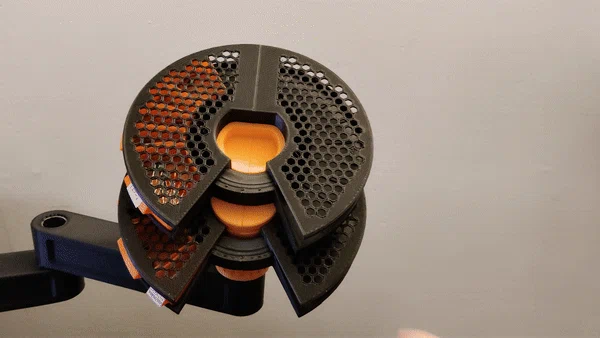

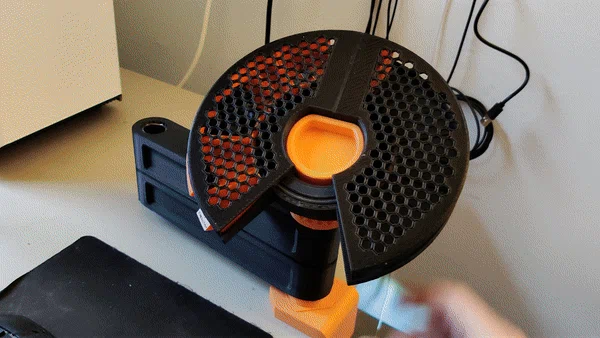

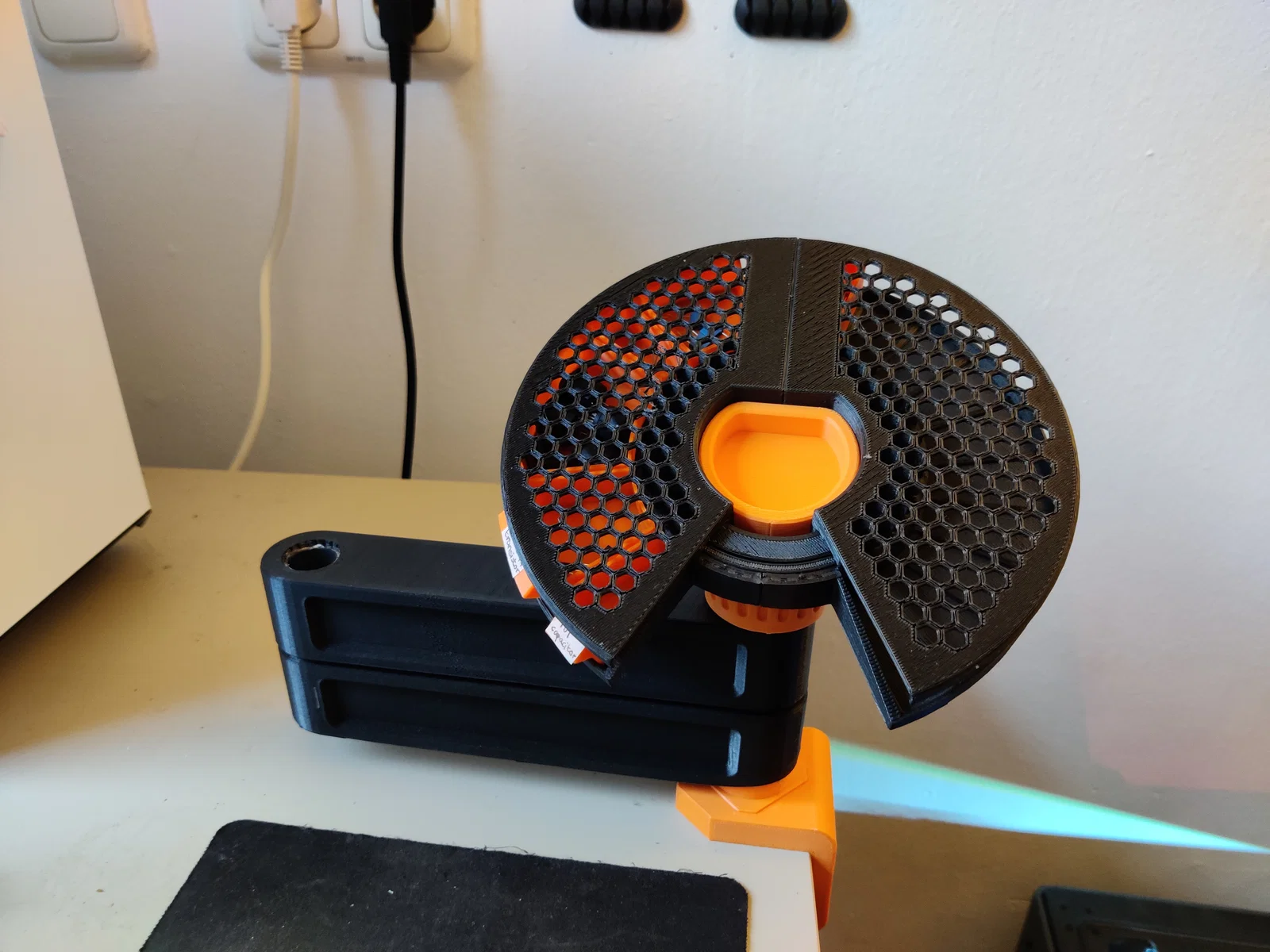

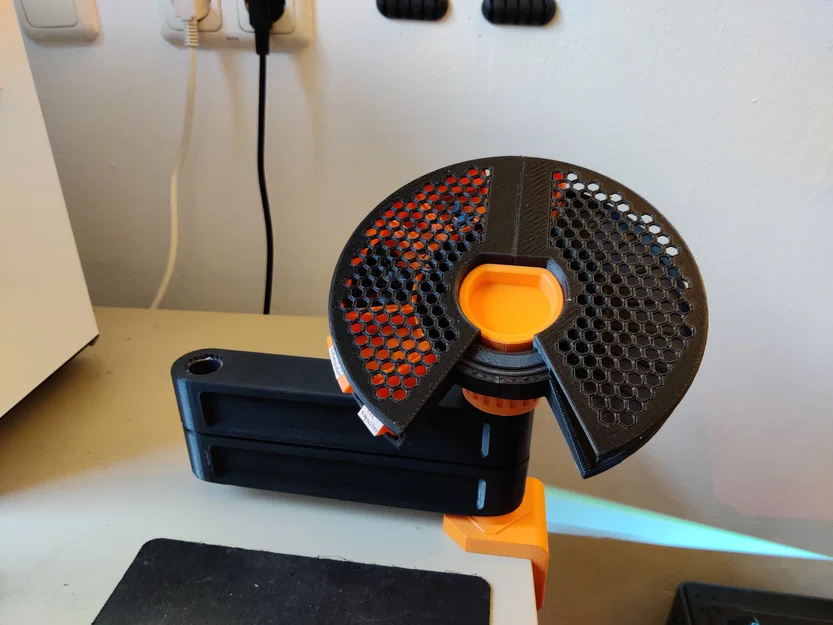

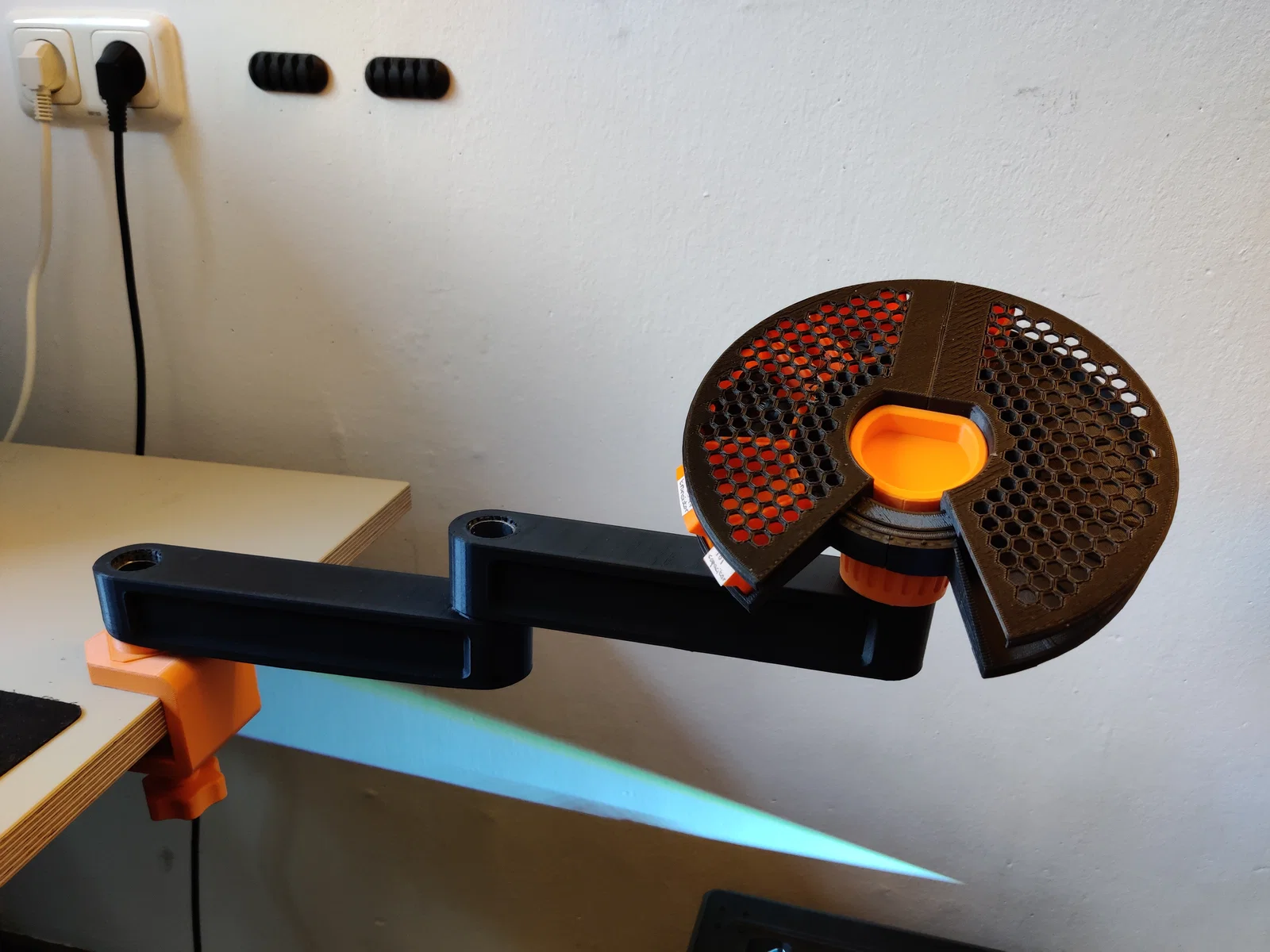

Mình làm giải pháp lưu trữ này cho cuộc thi “Ergonomic Workshop Aids”. Nó giúp bạn có thêm chỗ để đồ cho mấy món linh tinh đang dùng trên bàn làm việc mà không chiếm quá nhiều diện tích. Khi cần thì kéo nó lại gần, xong việc thì xoay/đẩy nó qua một bên cho gọn. Thiết kế dạng module nên bạn muốn thêm bao nhiêu tầng lưu trữ cũng được!

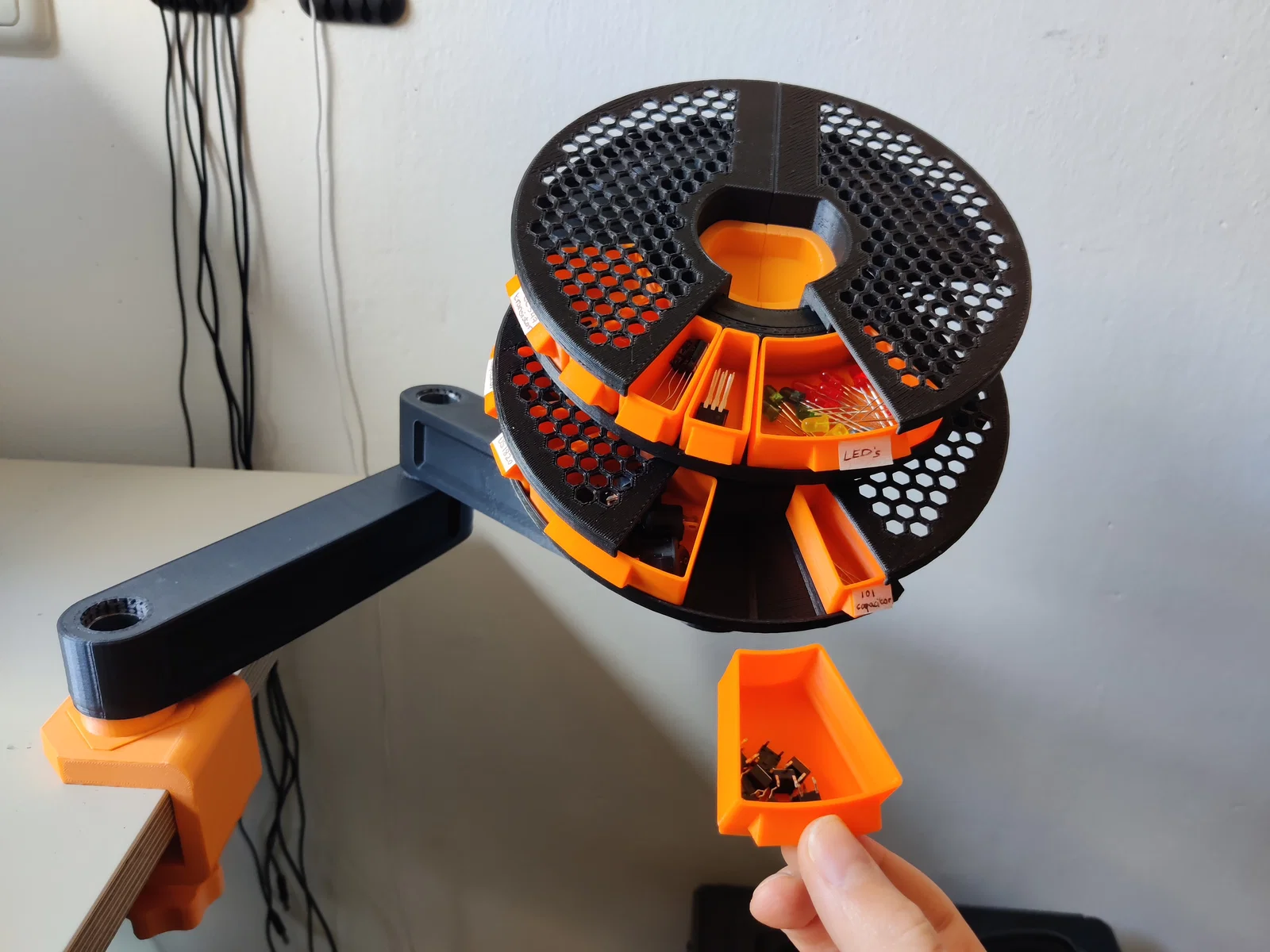

Ba khay với kích thước khác nhau cho bạn tự chia không gian theo ý, và cũng dễ nhấc ra để sắp xếp lại. Bạn có thể dán nhãn nhanh bằng băng keo và bút. Hình minh hoạ khoang chứa chưa đầy vì mình không đủ thời gian trước hạn chót cuộc thi.

Mọi thứ mình in bằng PLA vẫn ổn, nhưng vật liệu cứng và vững hơn như PETG hoặc ABS sẽ còn hợp hơn nữa mà không cần tăng tường (walls) và infill quá nhiều.

PRINT TIP:
- Tuỳ bạn định chứa gì, nên in phần arms và clamp chắc hơn bình thường để giảm bị xệ và gãy (mình dùng layer height 0,2mm, 4 walls, và 30% infill)
- Các rotatable arms dùng cùng một thiết kế nên bạn có thể thêm arm để vươn xa hơn (arm càng dài thì càng phải in chắc hơn)

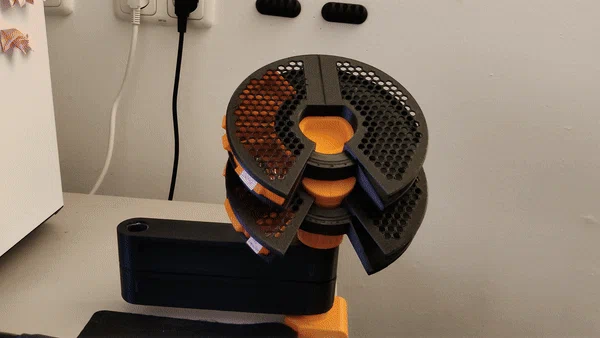

- Khu vực chứa đồ dạng tròn là stackable nên bạn muốn thêm bao nhiêu tầng cũng được. Tầng càng nhiều thì càng nặng, nhớ tính chuyện đó khi in arms.

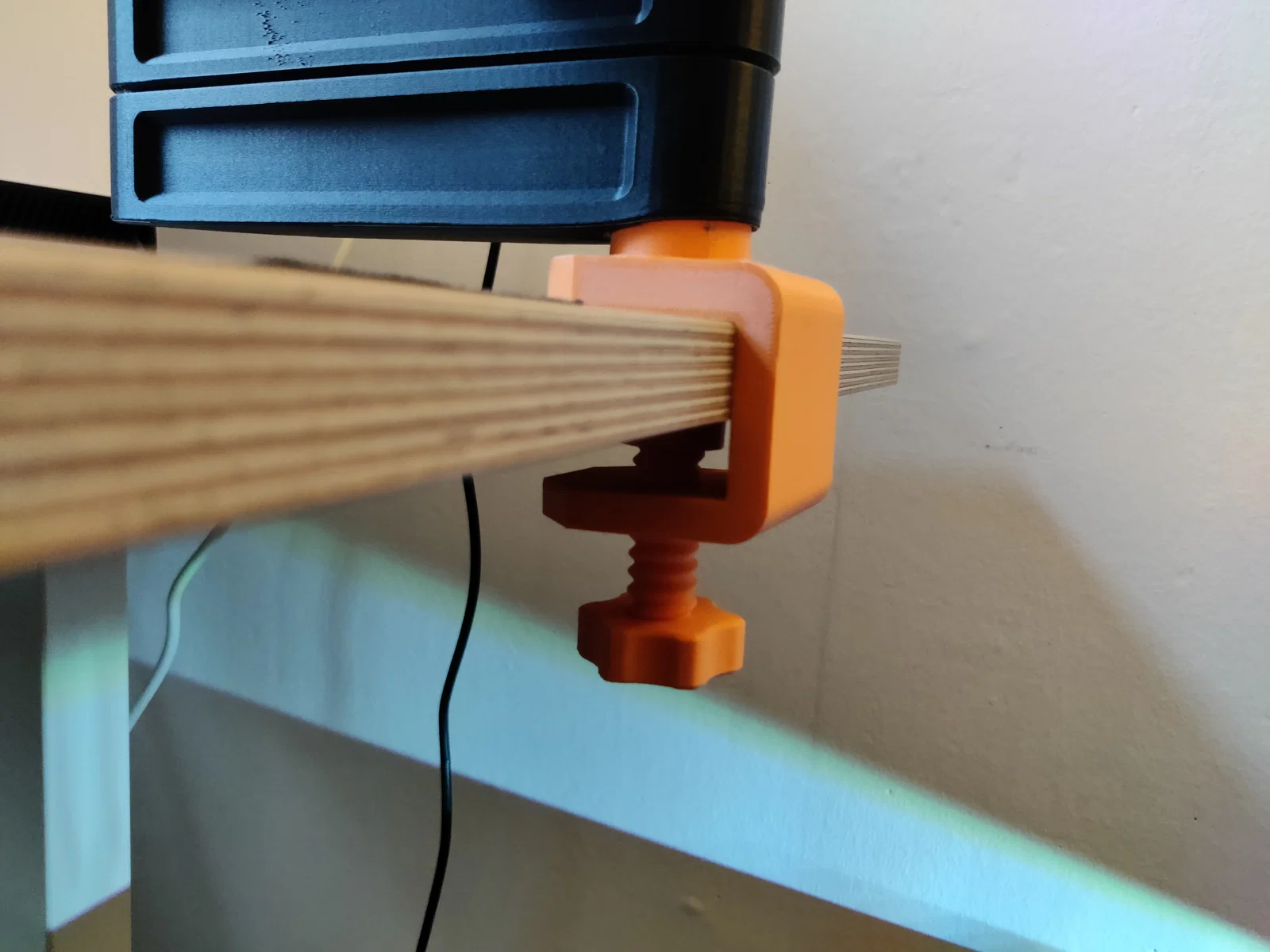

- Phần end stop của C-clamp nên in bằng vật liệu mềm như TPU để bám tốt hơn. Mình in PLA vẫn dùng được, nhưng TPU sẽ tốt hơn
- Hai nửa của phần stacker là các chi tiết duy nhất cần support

OTHER:
- Mình dùng ba ống kim loại rỗng 22mm làm bản lề (hinges) cho arms; kim loại tì lên nhựa ít ma sát hơn và làm cả cụm vững hơn khi arms kéo hết cỡ. Một ống dài 40mm, và hai ống dài 70mm
- Mình in trên máy nhỏ nên trong file mình thêm hai thư mục cho các kích thước bed khác nhau, phòng khi bạn có print volume lớn hơn mình.

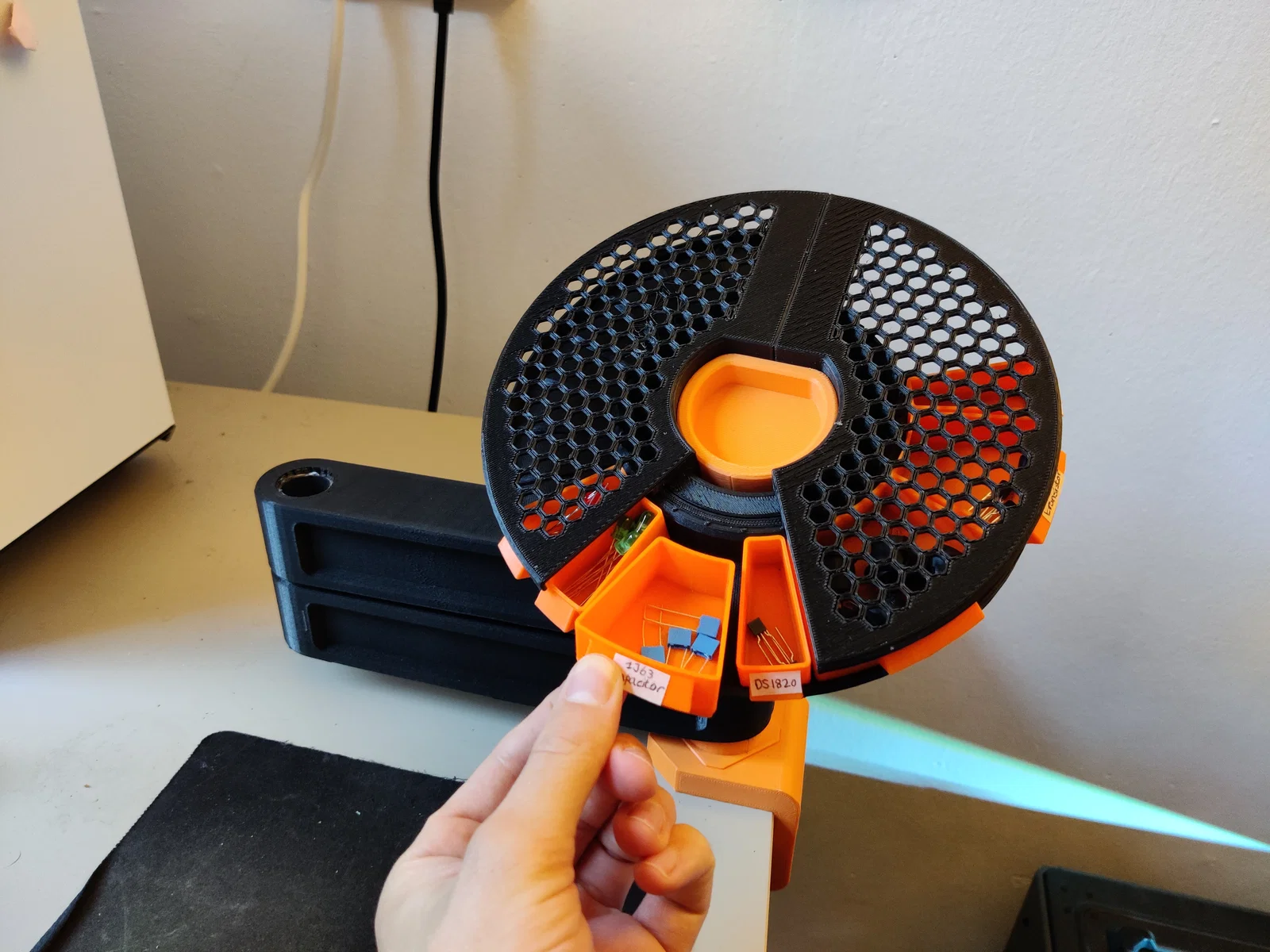

- Các khay ở tầng dưới vẫn có thể lấy ra được kể cả khi đã gắn thêm một tầng ở phía trên
