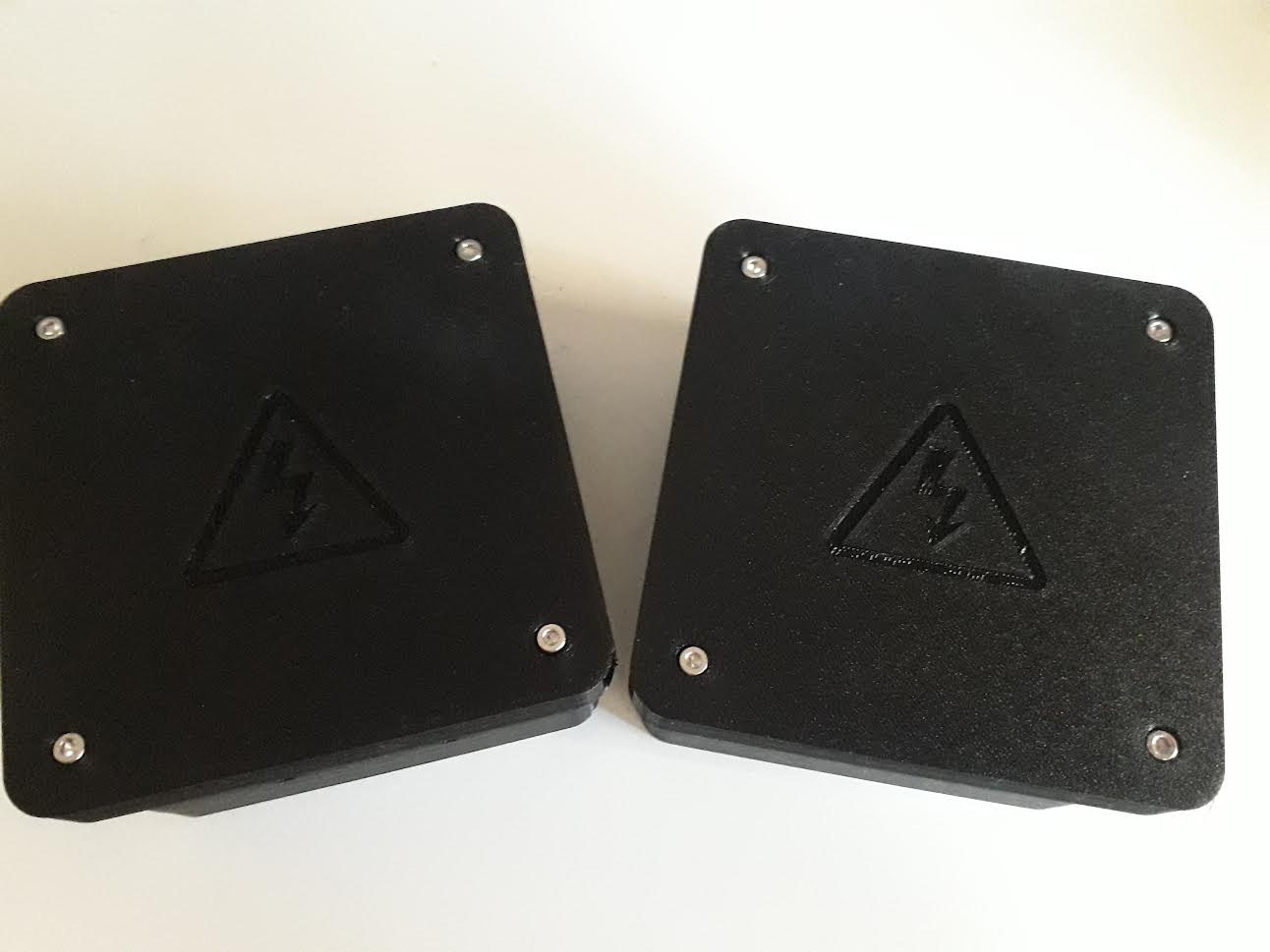

Hộp Nối Điện (Electric Junction Box)

Remix từ Ngàm neo ziptie đặt chéo (Diagonal Ziptie Anchor) Tác giả Lucid_85722

Tác giả HeineSrensen

Lượt tải: 1.090
Lượt thích: 128
Lượt coi: 4.925
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 4 file · 1,5 MB· 1,5 MB

File 4 1,5 MB

Junctionbox_Lid_V1_1777193409.stlSTL · 313,9 KB
Junctionbox_V1_1777193411.stlSTL · 475,5 KB
Junction_box_lid_V5_1777193412.stlSTL · 327,8 KB
Junction_box_V5_1777193413.stlSTL · 444,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #340913
Danh mục: Đồ Gia Dụng
Ngày đăng: 26/04/2026
Giấy phép: GPL v3.0 — Giấy phép Công cộng GNU
Thẻ: box
cable
wire
cableorganizer
junctionbox
junction
harness
eletric
eletrical
junctions

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Xem bên dưới để biết cập nhật (V5)

Với mẫu này bạn sẽ cần thêm 4x M3 heat brass inserts và 4x M3x12 hex screw.

Mình in bằng PETG, nozzle 0.4, layer height 0.3, 3 lớp vỏ và 25% cubic infill.

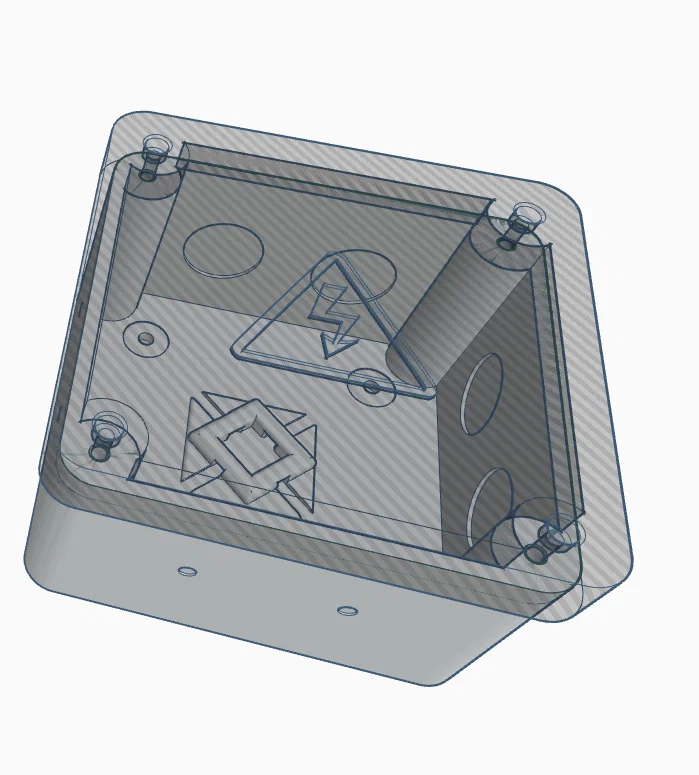

Khoan lỗ bằng step drill theo nhu cầu ngay tại công trình, tất cả đều đã được đánh dấu sẵn để khoan cho dễ.

Mẹo nhỏ: Gắn ziptie vào ngàm (anchor) trước khi đi dây. Làm vậy thao tác với dây nhanh hơn, tới cuối chỉ việc siết ziptie để giữ chặt dây, đồng thời cũng dễ lắp nắp hơn.

CẬP NHẬT: Mình cũng thêm một mẫu khác là bản version 5 (V5) của mình: thời gian in nhanh hơn, có khoét lớn phía sau, thân hộp thấp hơn chút và nắp có chamfer ở tất cả các cạnh cho cảm giác cầm/nhìn đẹp hơn. Nắp này cũng lắp vừa với thân hộp đời cũ.

Chúc bạn in vui!
