Infinity Cube cỡ lớn – Lắp ráp dễ nhất

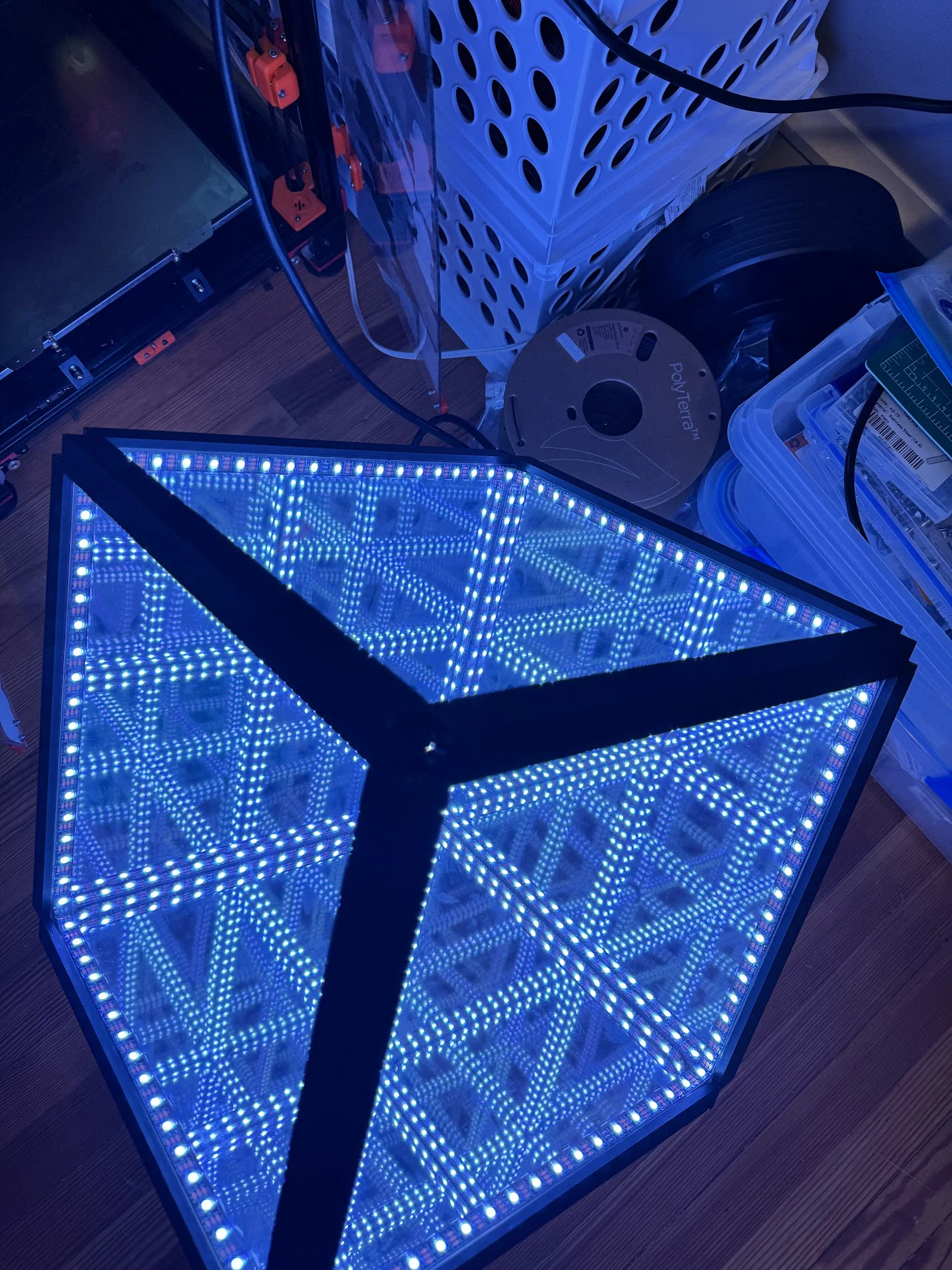

Giới thiệu Infinity LED Cube, được thiết kế chú trọng độ chính xác và tính ứng dụng ngay từ cốt lõi. Dùng vi điều khiển D1 mini và phần mềm WLED, khối cube này cho phép điều khiển mượt mà và tùy biến linh hoạt để tạo ra các hiệu ứng ánh sáng cực kỳ cuốn.

Với bố trí LED tổng cộng 24 feet, thiết kế của cube đảm bảo ánh sáng phủ đều. Bên trong có các rãnh (channels) để đi dây và hỗ trợ tối đa 6 điểm power injection bằng dây 18-gauge, giúp cấp nguồn đồng đều và chạy ổn định, không bị sụt áp.

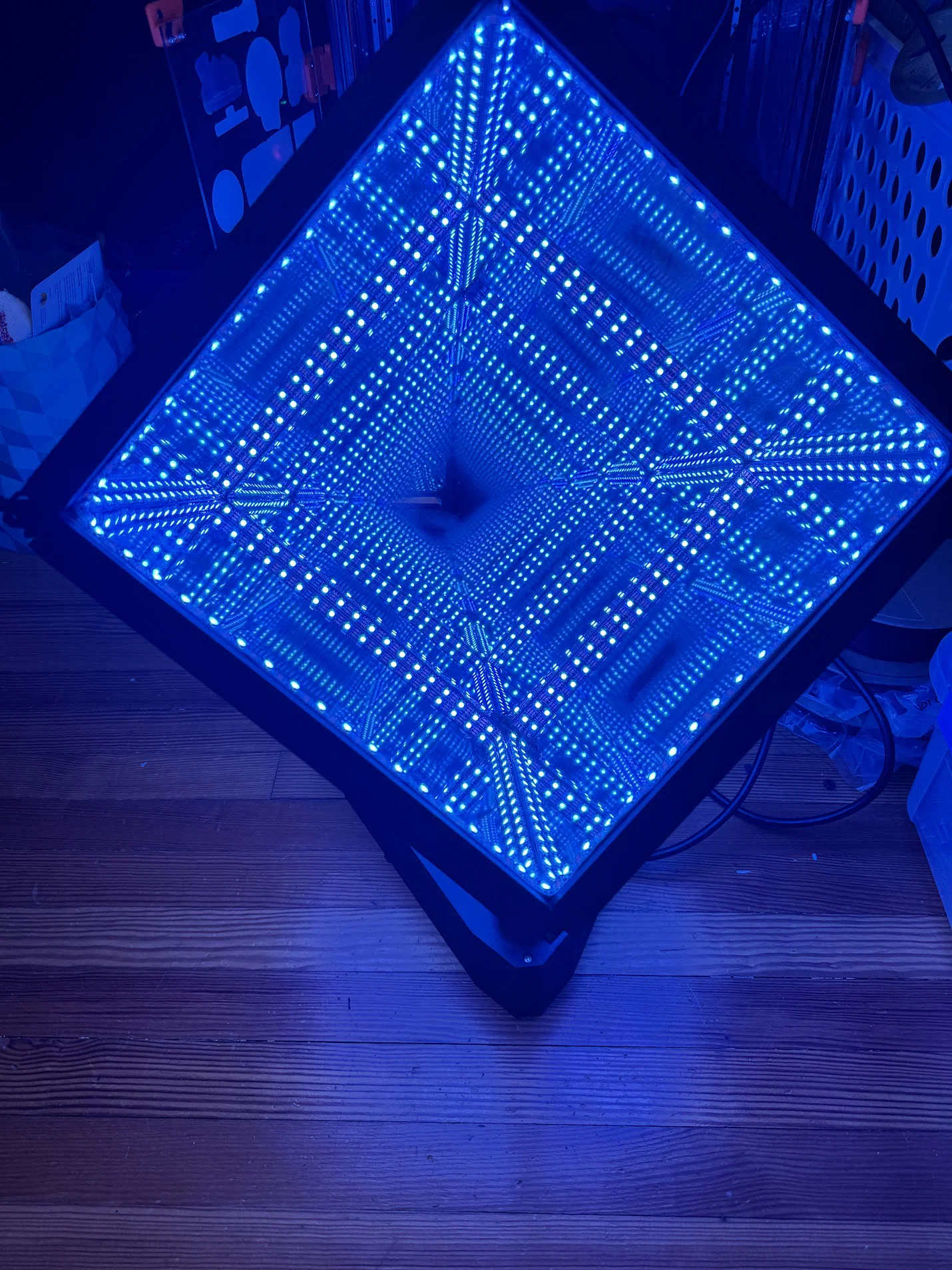

Các tấm gương hai chiều (two-way mirror) kích thước 12 inch x 12 inch tạo hiệu ứng phản chiếu và ảo giác chiều sâu rất đã mắt. Việc đồng bộ giữa D1 mini và WLED cho phép điều khiển chính xác các hiệu ứng, tăng trải nghiệm “immersive”.

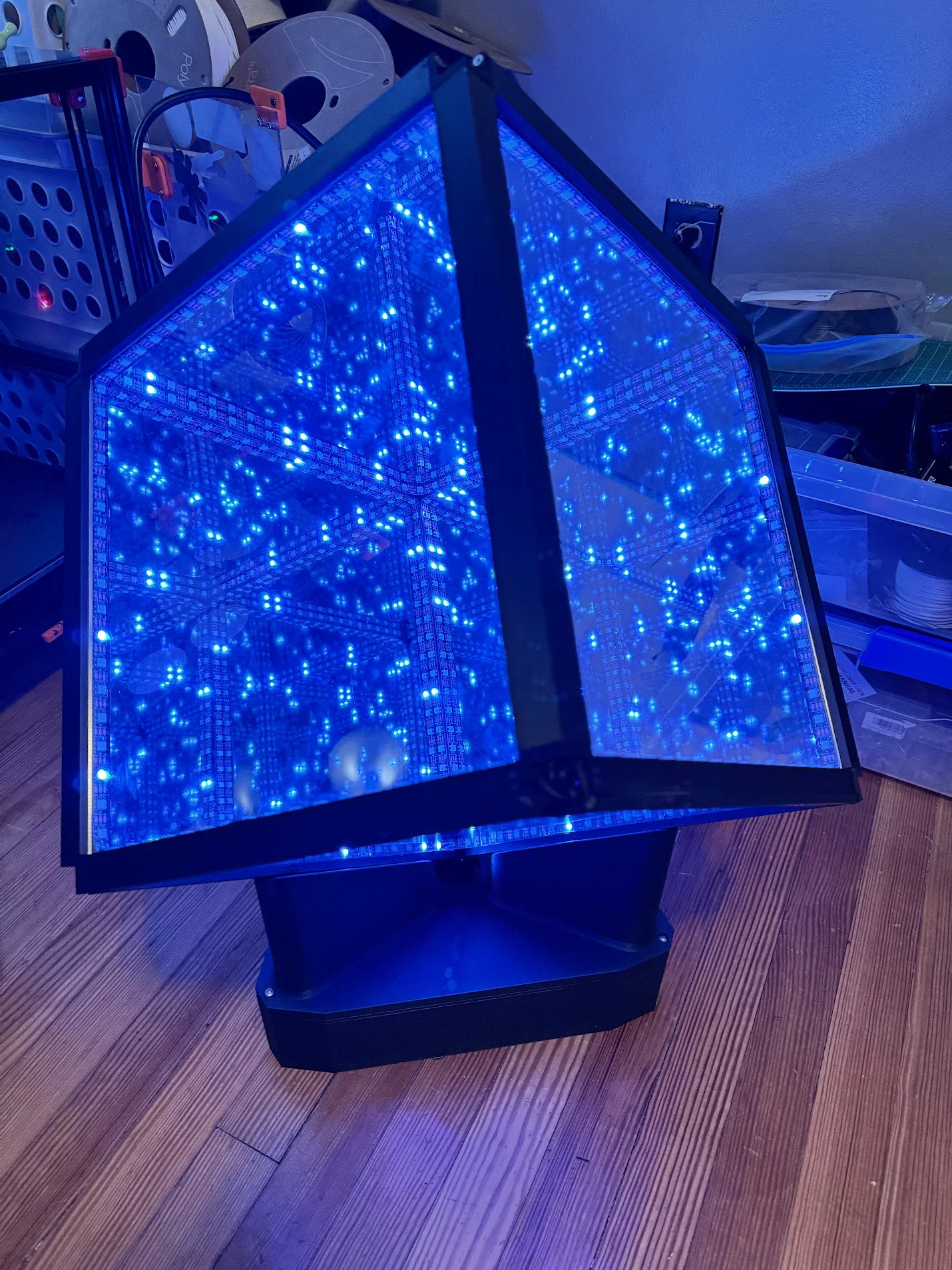

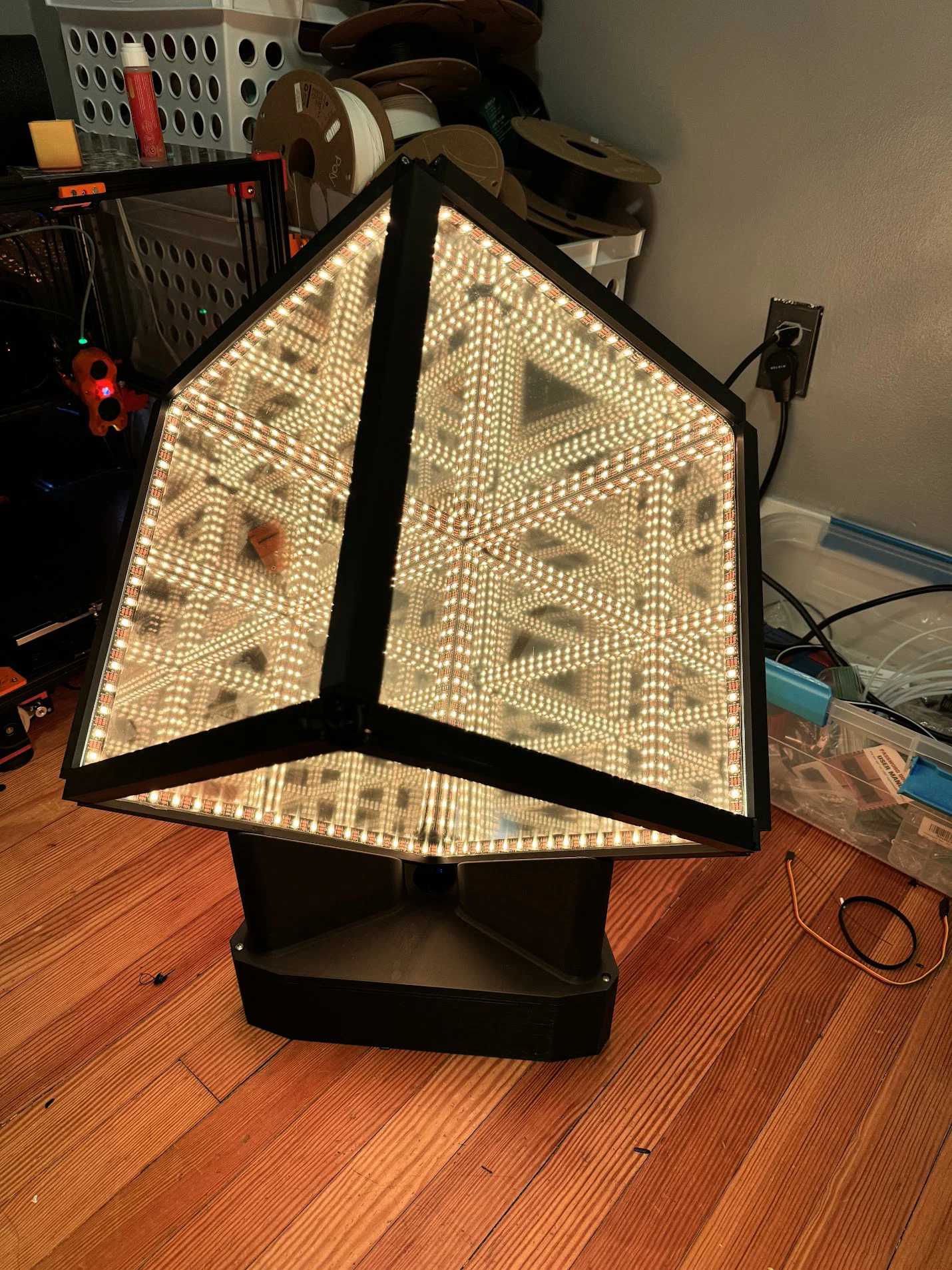

Phần stand tự chứa (self-contained) là nơi đặt D1 mini và bộ nguồn, giúp lắp đặt gọn gàng và dễ bảo trì. Được thiết kế theo hướng kỹ thuật chuẩn chỉnh, Infinity LED Cube vừa là đồ trang trí vừa có khả năng “đổi mood” cả căn phòng.

Bạn có thể in tất cả các chi tiết bằng Ender 3, trừ các chi tiết của phần đế (base) vì khá to, mình phải in bằng Voron 2.4 350.

Mỗi chi tiết cạnh (edge piece) cần heated insert ở cả mặt trên và mặt dưới. Mình khuyên in các chi tiết connector với layer height mịn hơn vì vít đôi khi có thể làm tách/nứt connector. Cũng nên in dư vài connector, vì mình đã làm bể 2 cái.

Phần đáy của stand có thể chỉnh sửa theo ý bạn, và toàn bộ file STEP đã được kèm bên dưới.

BOM:

1x Wemos D1 mini

6x tấm acrylic two-way 12" (có thể dùng kính rồi dán film cũng được)

3x 16ft ws2812b 70led/m

3x vít M4 80mm

3x M4 heated inserts

24x vít M3x10

24x M3 heated inserts

1x dây nguồn 8ft (nhớ dùng loại có tiếp địa/grounded)

8x passthrough wago connectors

Mình dùng PSU Meanwell 400W 5V và thay quạt bằng 2 quạt Noctua 60mm

Nút nhấn momentary 12mm (có thể gắn LED như của mình nhưng cần step-up converter để chạy)

100ft dây 18awg

Mình làm 6 điểm power injection với cầu chì xe hơi 5A, nhưng 4 điểm cũng chạy ổn

Video đăng ở đây
