Phụ kiện ống hút 50mm cho máy hút bụi Einhell

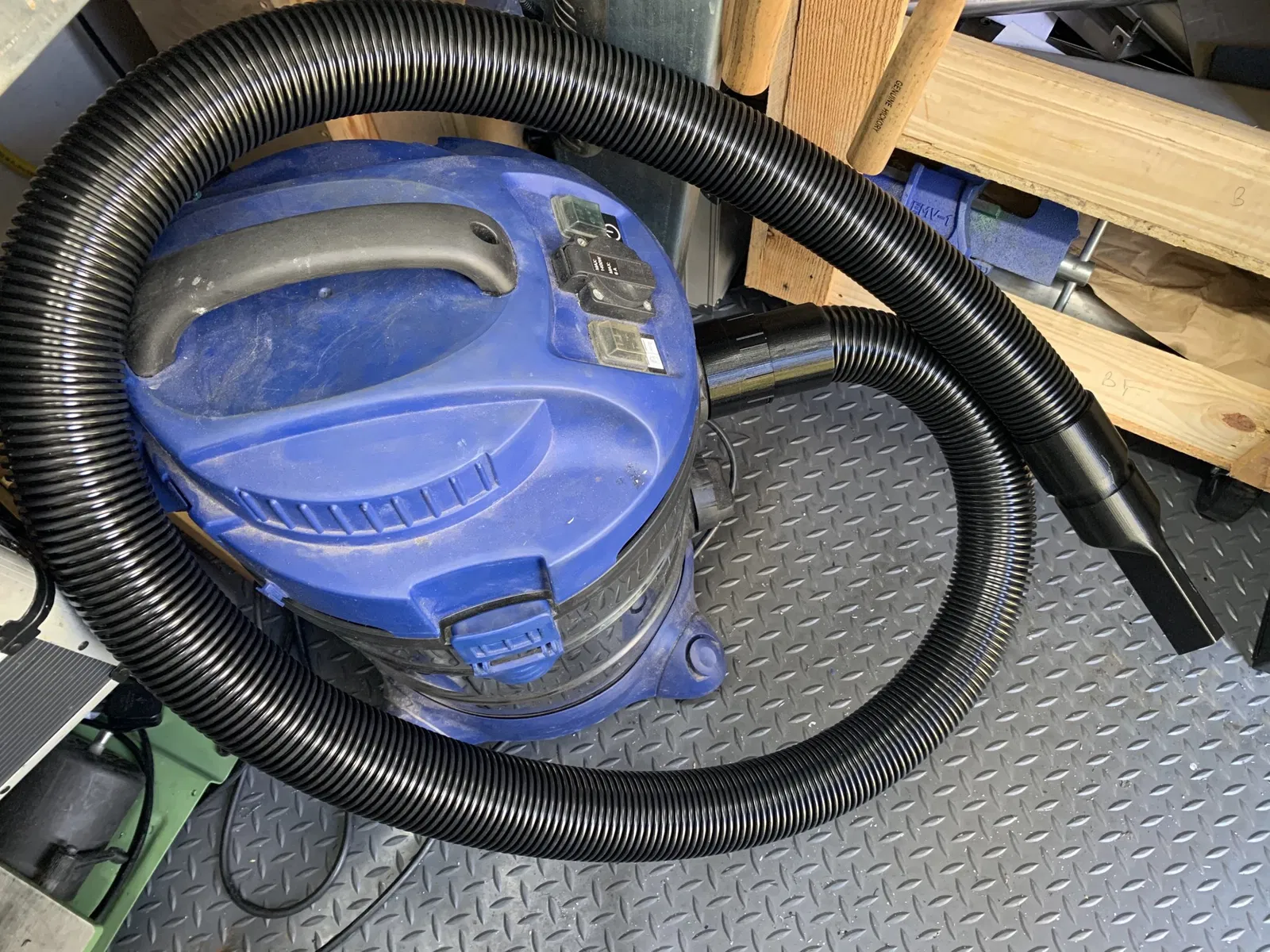

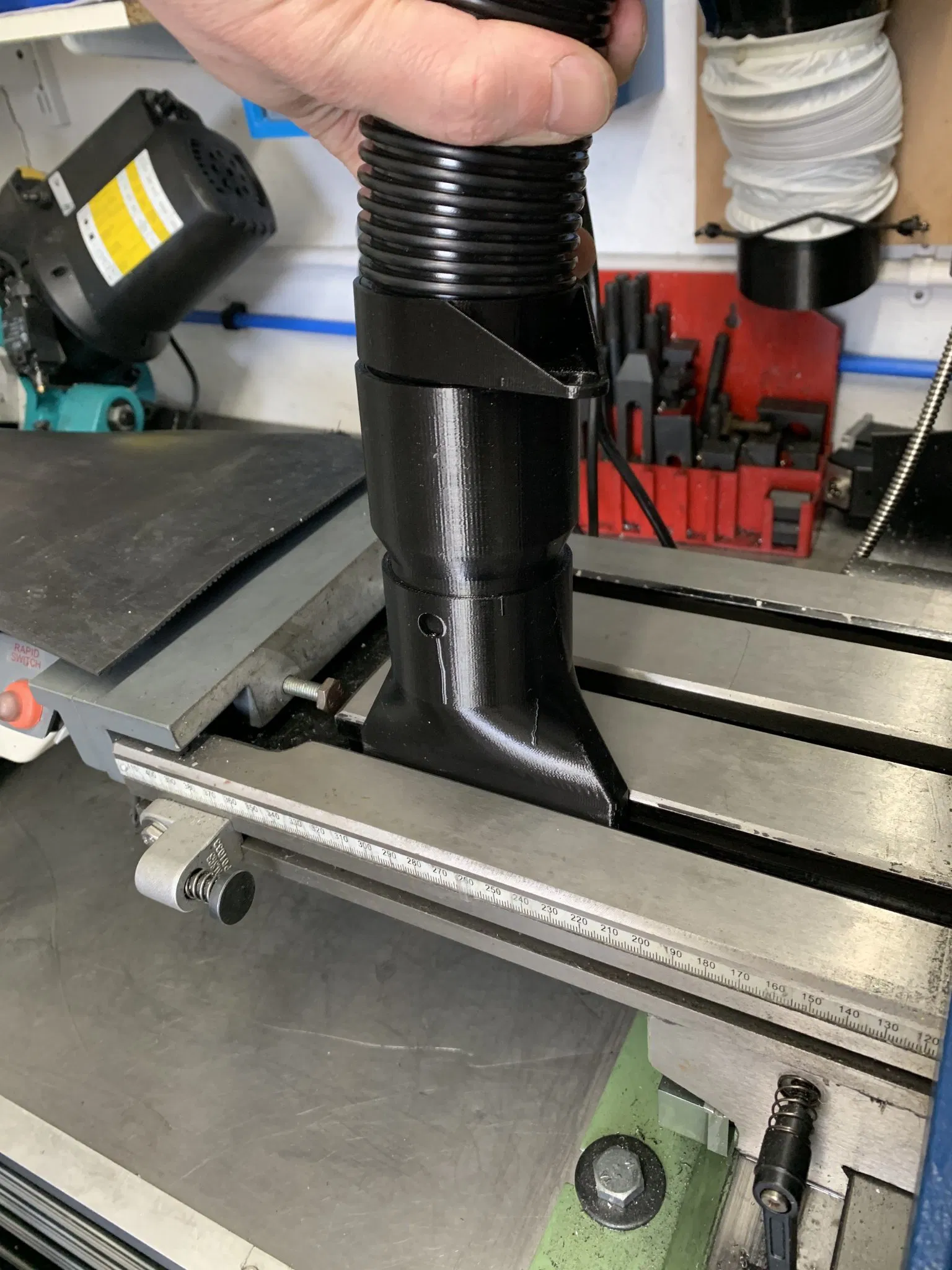

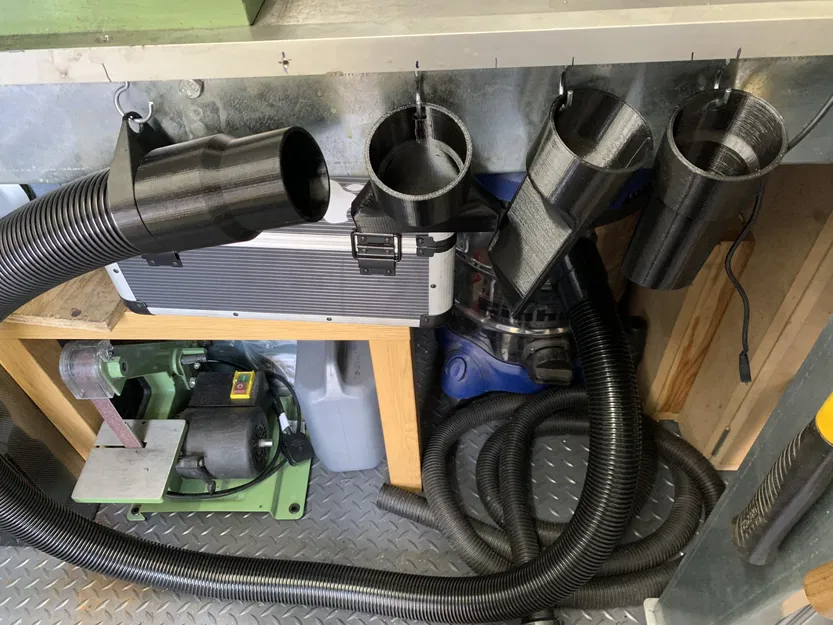

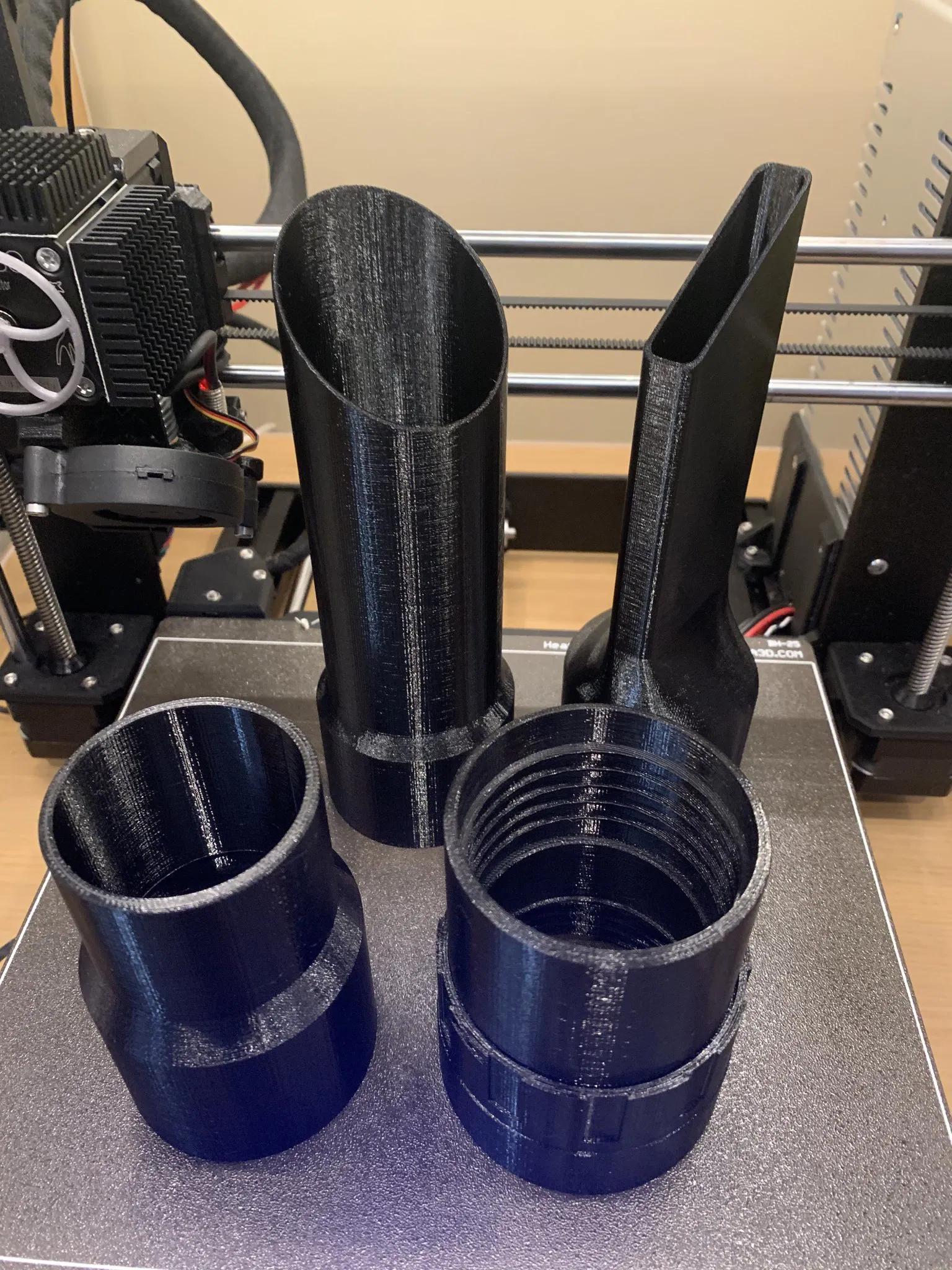

Các bộ phận để thay thế ống hút kích thước 32mm hiện tại và các công cụ trên máy hút bụi Einhell của tôi bằng ống có đường kính lớn hơn (50mm) - Tôi nhận thấy tôi thường bị tắc ống khi hút các mảnh vụn và phoi từ xung quanh các dụng cụ máy của tôi.

Hướng dẫn in

Tất cả các bộ phận giả định rằng ống có ID là 50mm và OD là 60mm, như ống này mà tôi đã sử dụng từ đây:

https://www.ebay.co.uk/itm/Flexi-Hose-50mm-2-Metres-Wet-and-Dry-vacuum-Gutter-Vacuum-Cleaner-Accessory/143361287519

Ren trên ống vít của máy hút bụi được kích thước cho máy hút bụi Einhell mà tôi có (BT-VC 1500 SA) là một loại M68x5 kỳ lạ; Tôi đã kích thước nó ở M65.5x5 để dễ dàng lắp vừa hơn. 'Ren' được sử dụng để kết nối với các gân xoắn trên ống là một đoạn xoắn hình tam giác 2mm với bước 6mm.

Tôi đã định sử dụng keo trên ống để ngăn nó không bị rơi ra, nhưng nó đủ chặt để khi các bộ phận được vặn vào ống, ma sát là đủ.

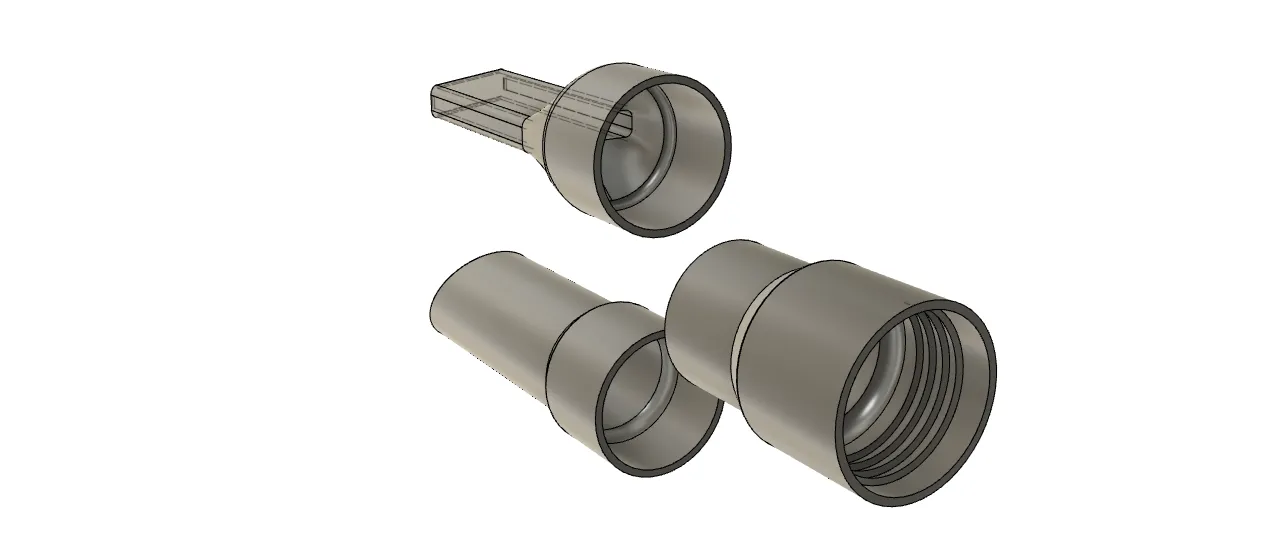

Các tệp bước đã được bao gồm nếu bạn muốn/cần thay đổi bất cứ điều gì.

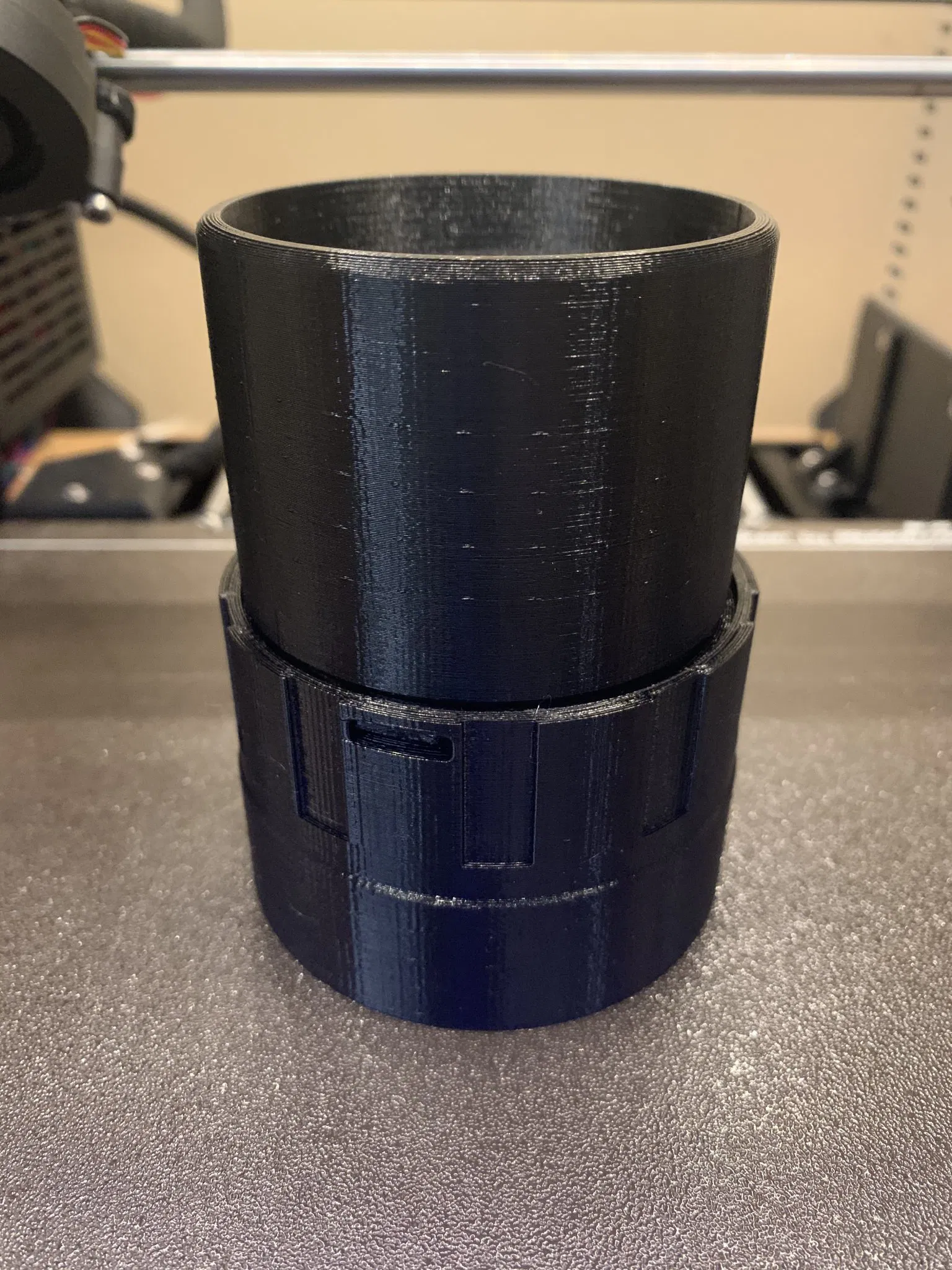

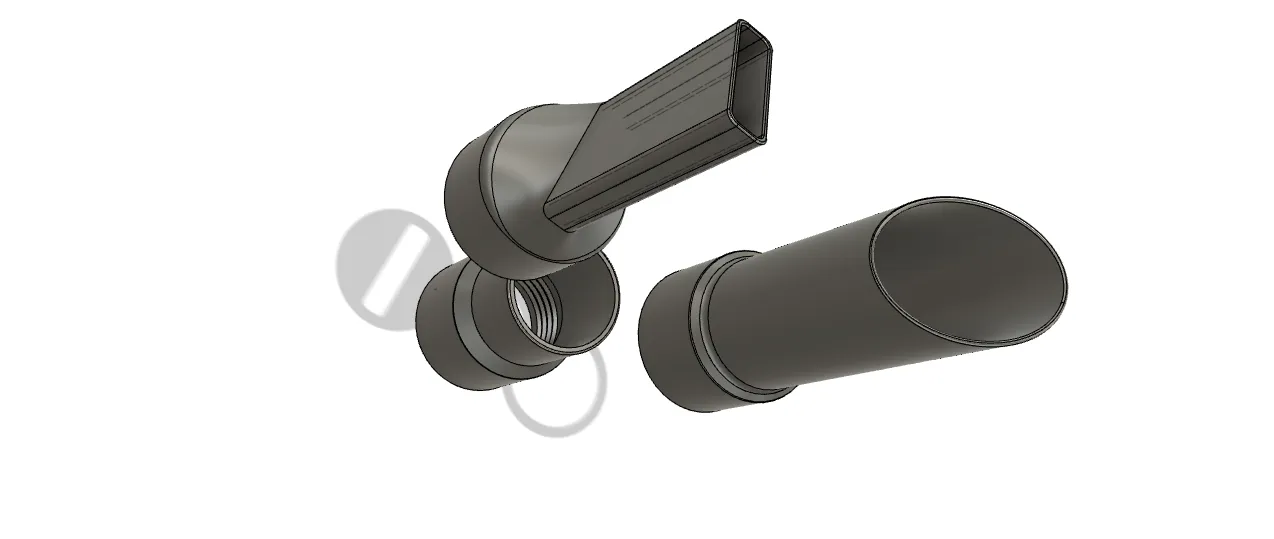

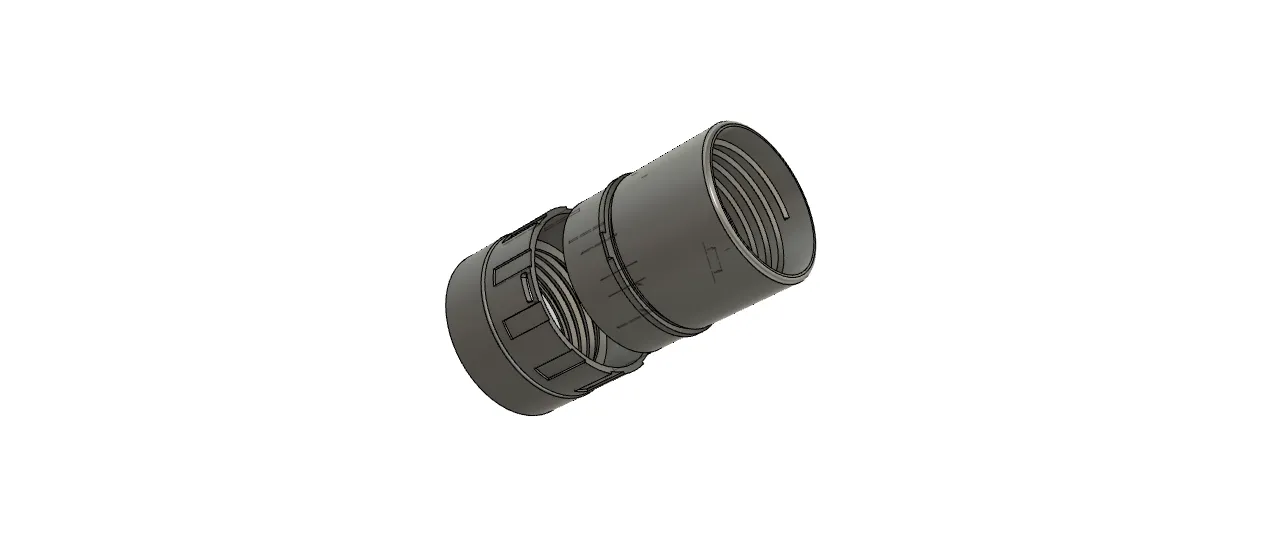

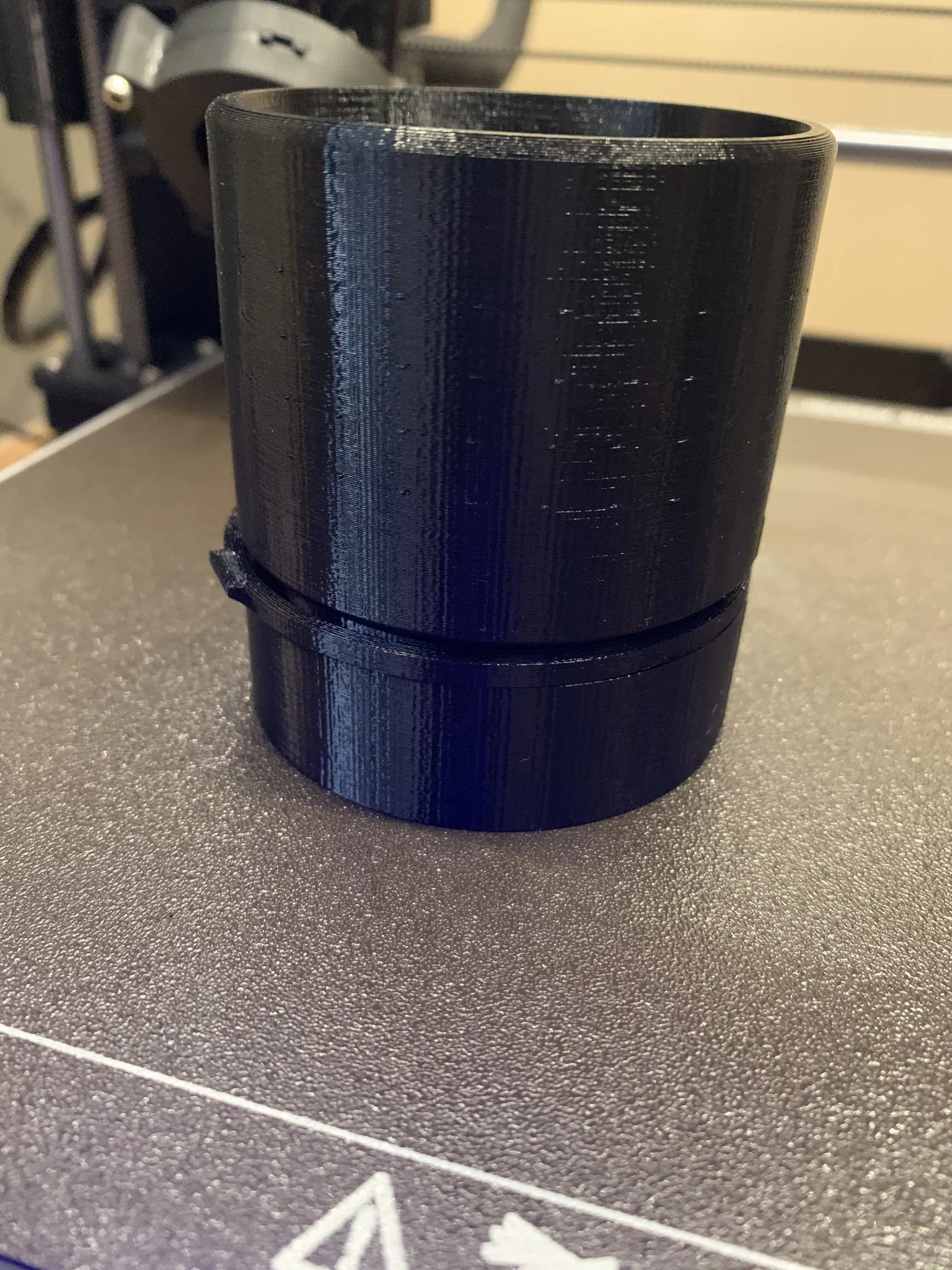

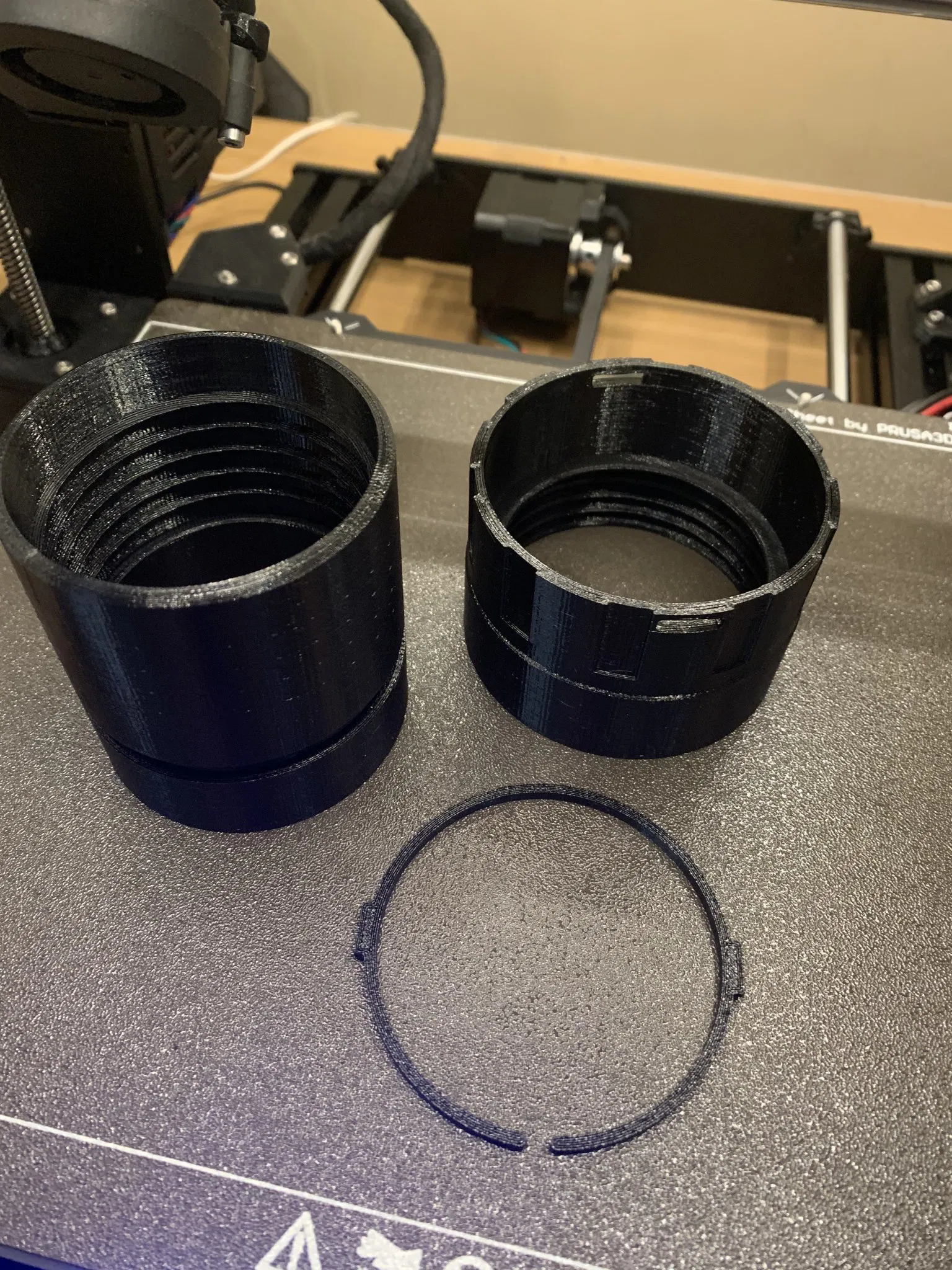

Vòng snap nằm trong rãnh của phần chèn bên trong (xem hình). Đẩy phần chèn với vòng vào ống vít sao cho các tab trên vòng gắn vào các lỗ trong ống.

Vặn một đầu của ống vào phần chèn bên trong (ren trái). Vặn đầu còn lại vào ống đeo (một lần nữa, ren trái).
