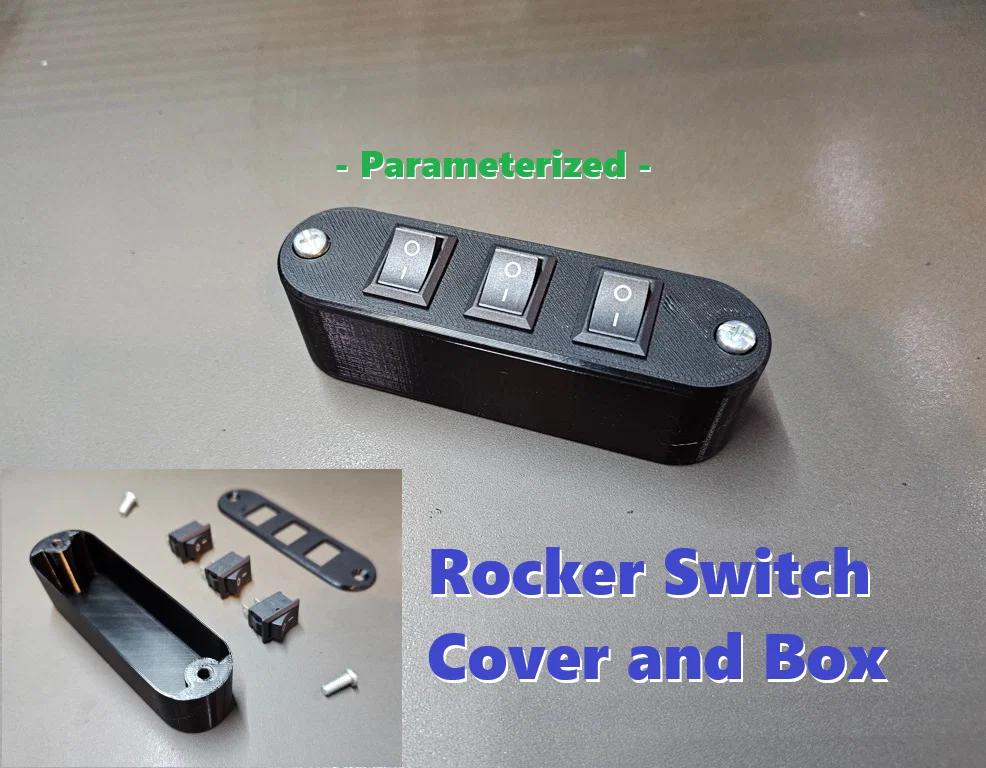

Nắp Cover Plate & Hộp Rocker Switch tham số hóa (Parameterized)

Parameterized Rocker Switch Cover Plate and Box

Mình đang nghịch thử việc thiết lập parameters cho một model. Mình có up kèm file .f3d và .step để bạn tùy biến.

Chỉnh parameters theo ý bạn.

Thiết lập in (Print settings) cho các hình ví dụ:

• PLA
• nozzle 0.4mm
• layer height 0.2mm
• Infill 15%
• dùng bu lông M5 (nếu bạn cần đổi kích thước lỗ trên cover plate, nhớ chỉnh kích thước ren trong phần box cho khớp)
• **Lưu ý: Có thể bạn sẽ cần xoay lại hướng model trong slicer – như trong các hình render bên dưới

Để đi dây (egress cables), bạn chỉ cần khoan một lỗ với kích thước phù hợp ở vị trí cần thiết, hoặc nếu muốn thì thêm lỗ đó trực tiếp vào model. Tương tự với các tuỳ chọn bắt/treo (mounting options).

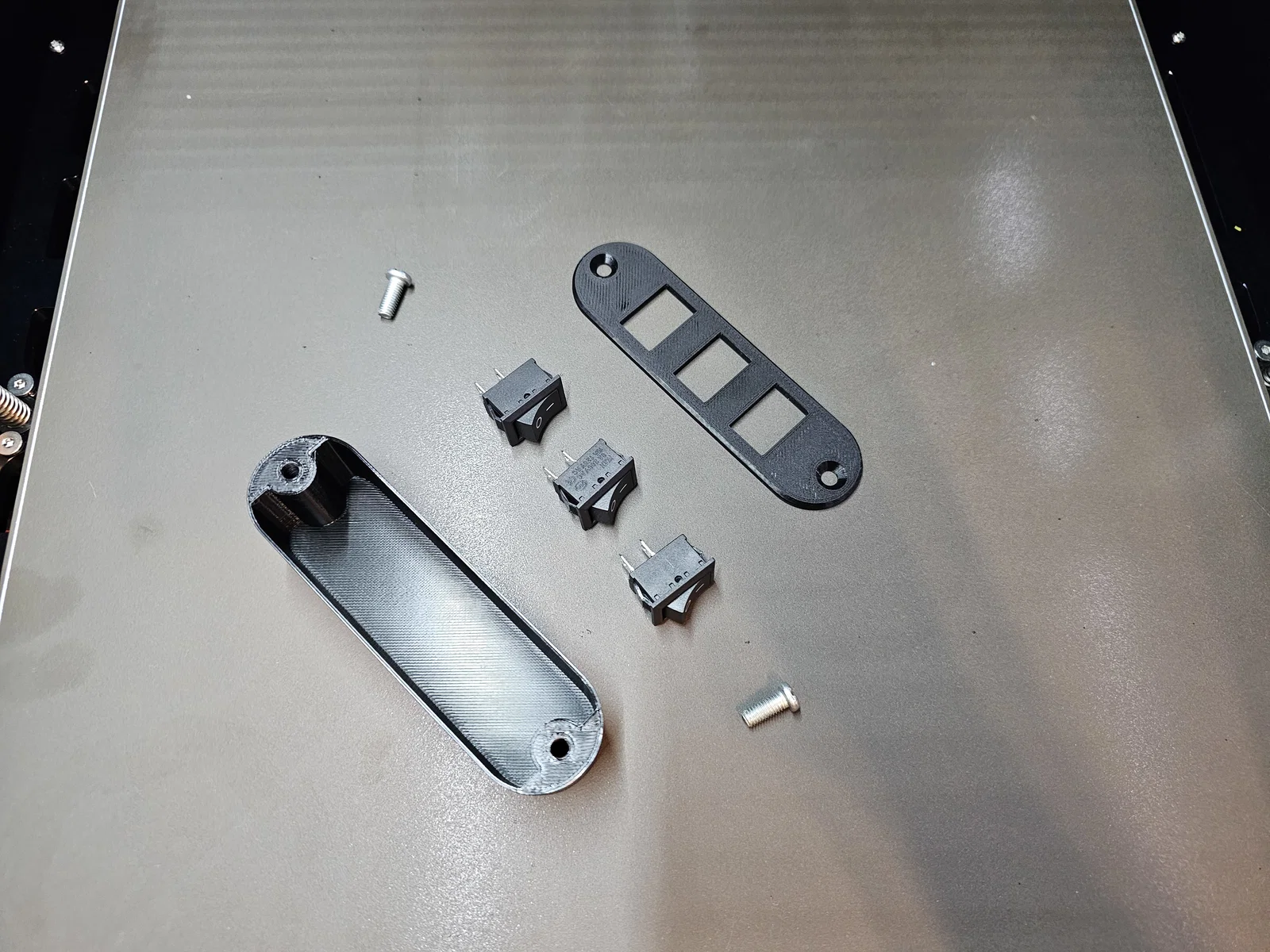

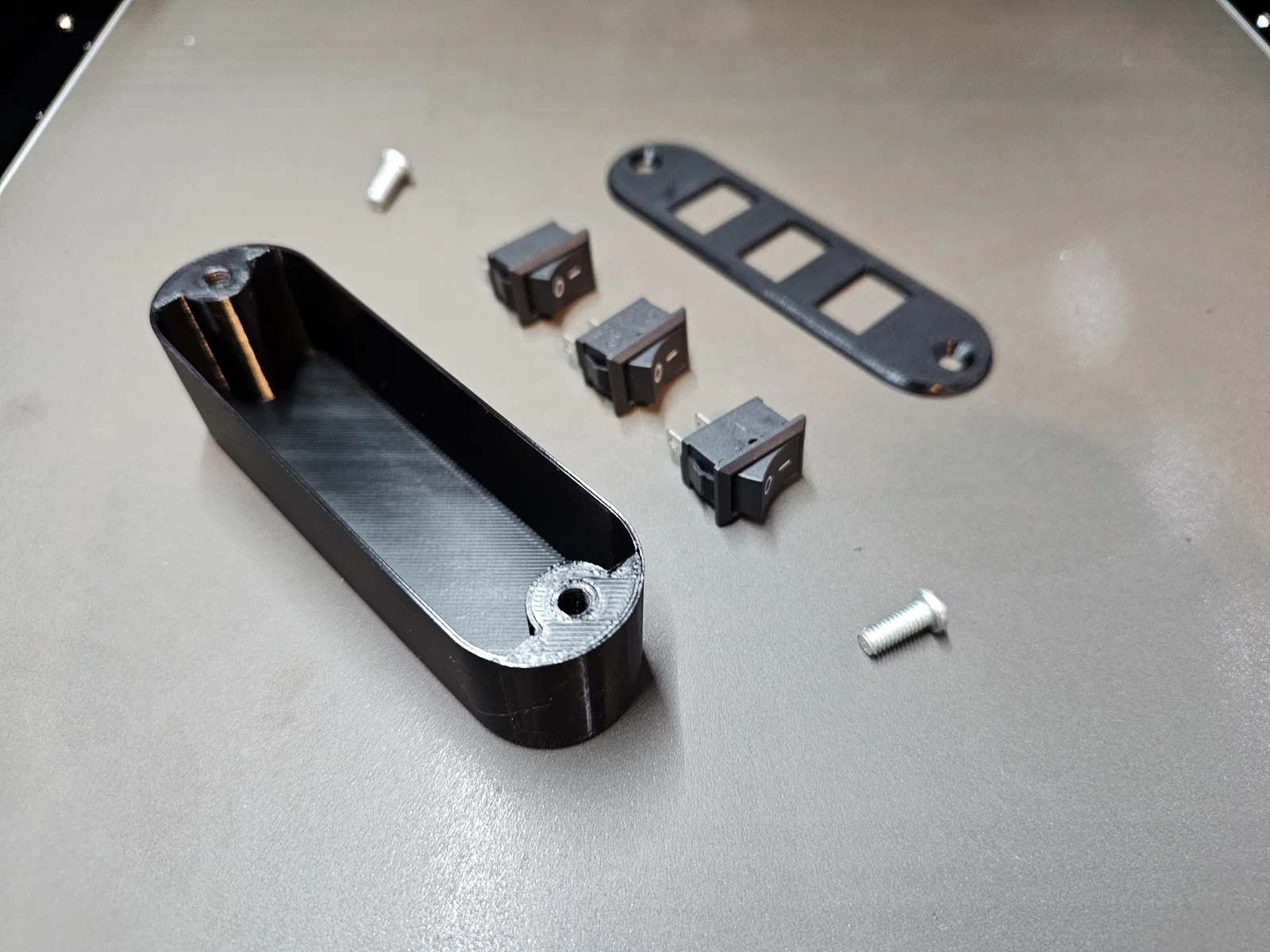

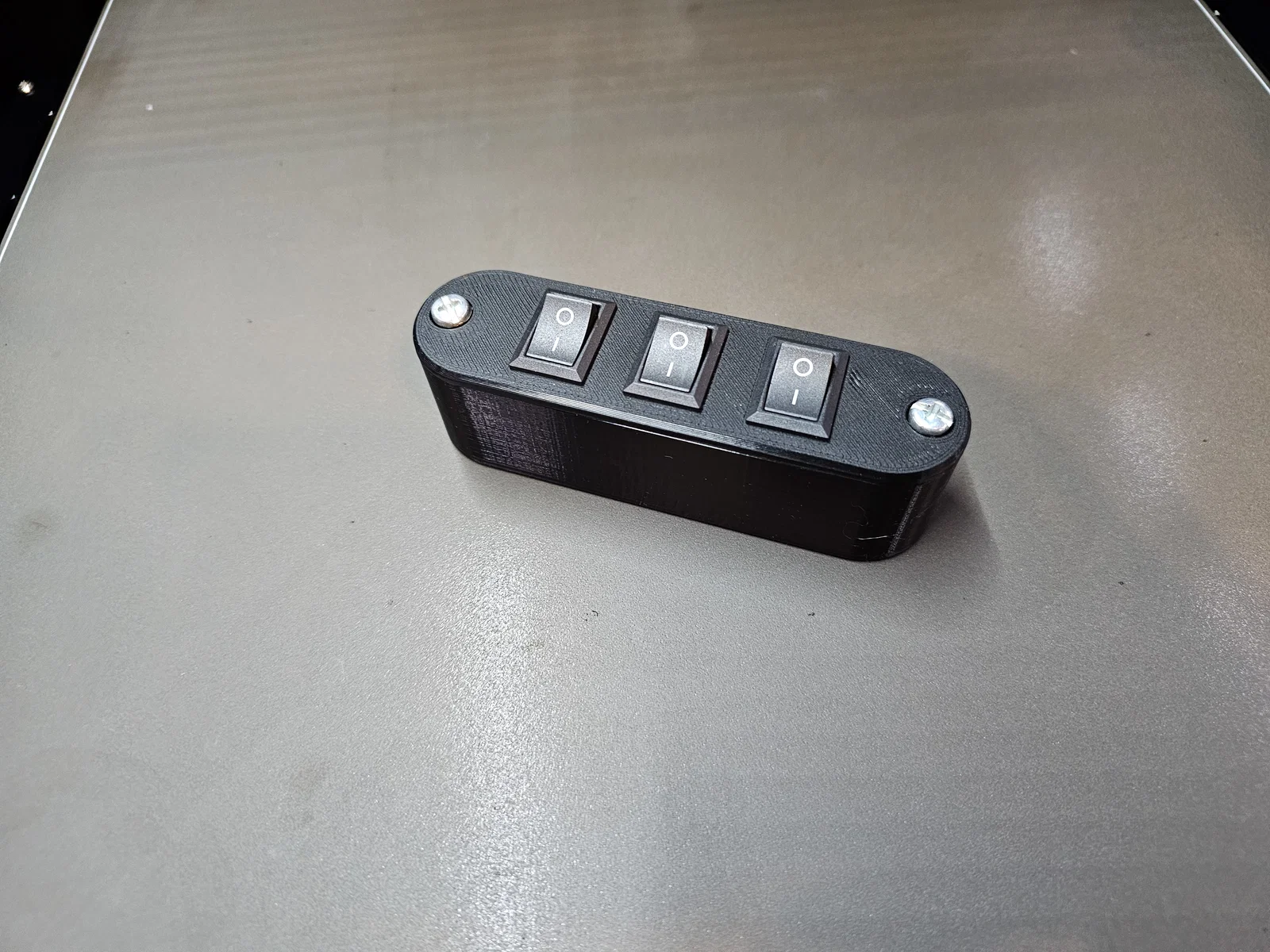

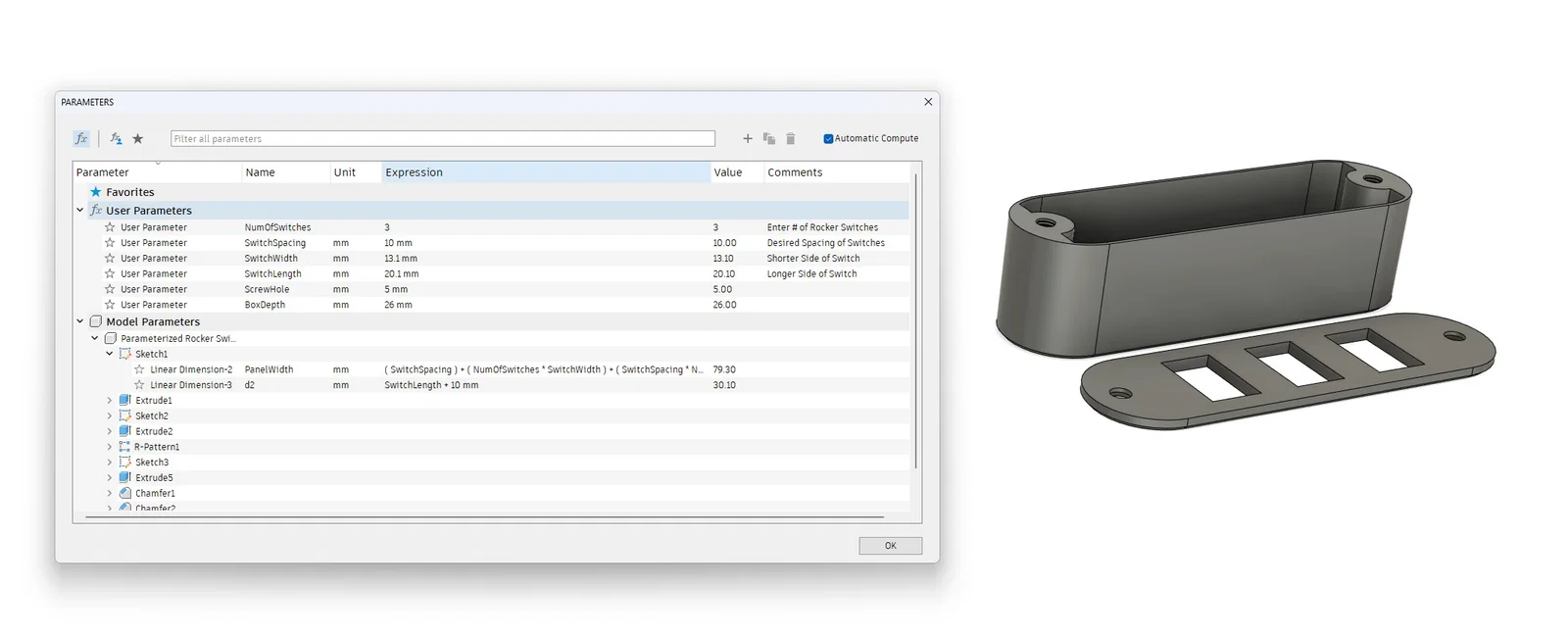

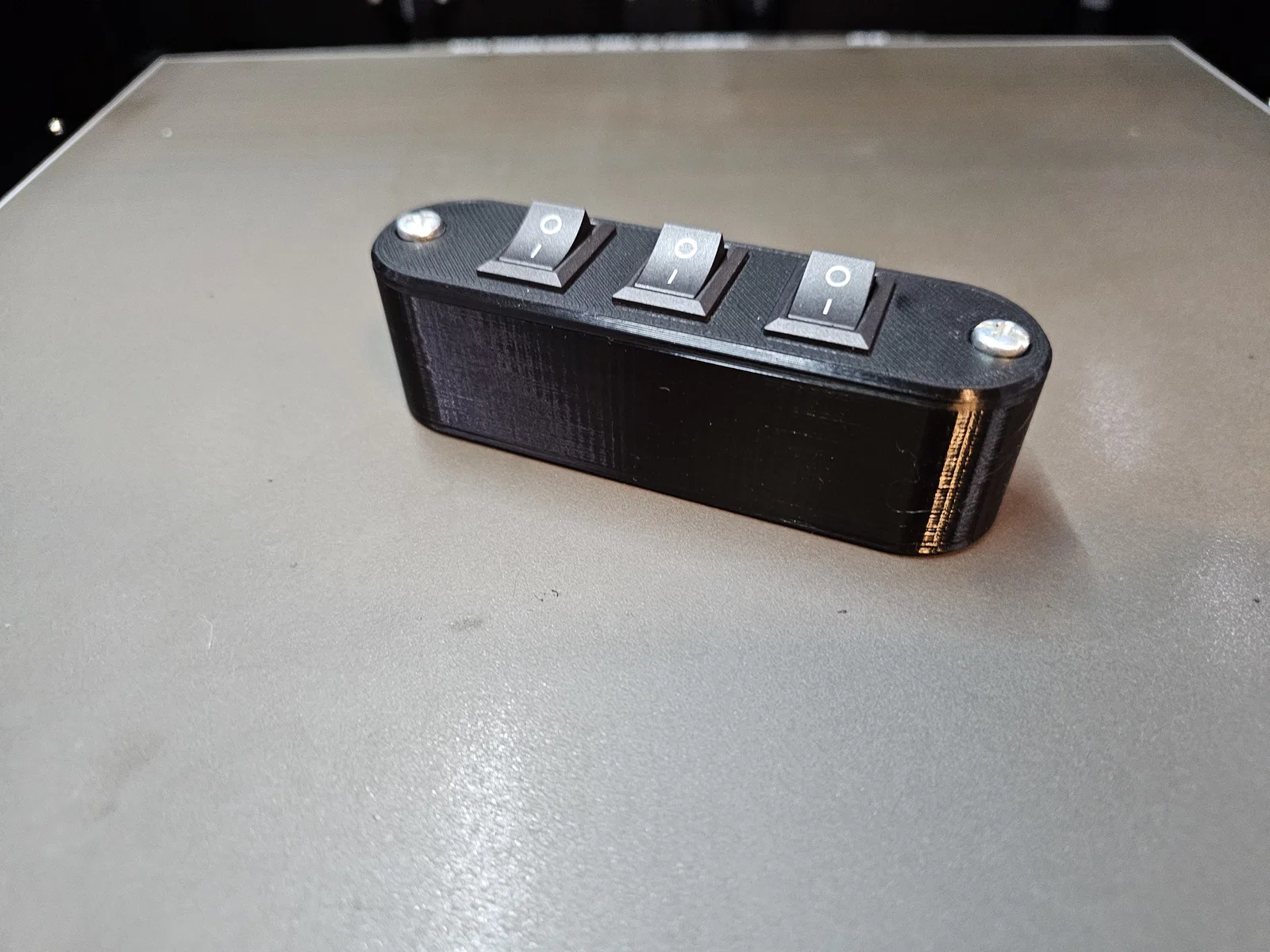

Ví dụ 3 switch, khoảng cách giữa các switch là 10mm.

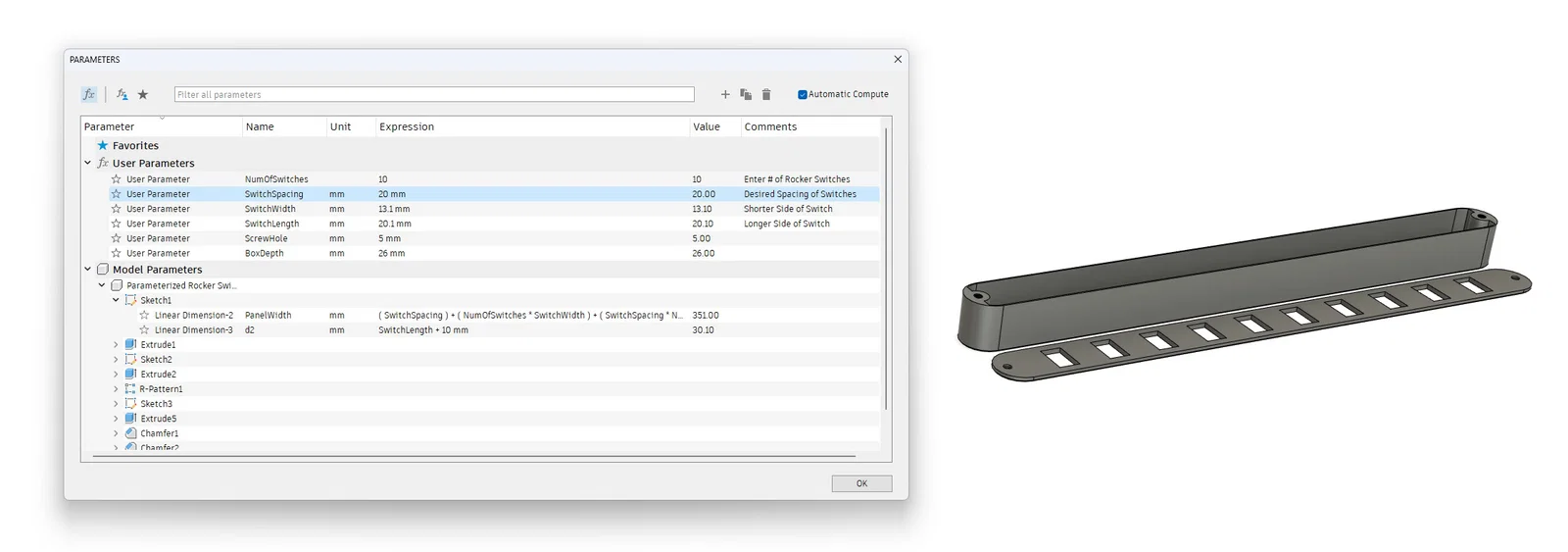

Ví dụ 10 switch, khoảng cách giữa các switch là 20mm.

Cho mình biết bạn dùng thấy sao nha!
