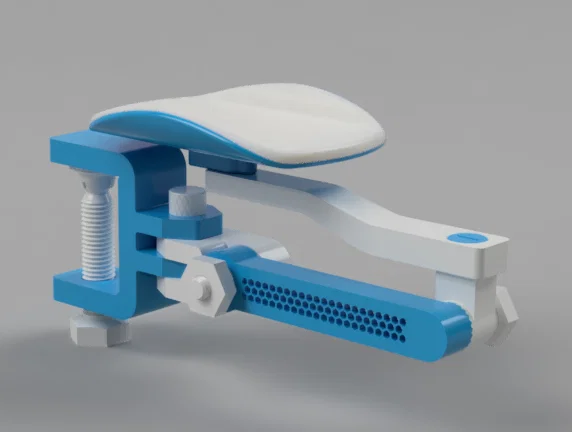

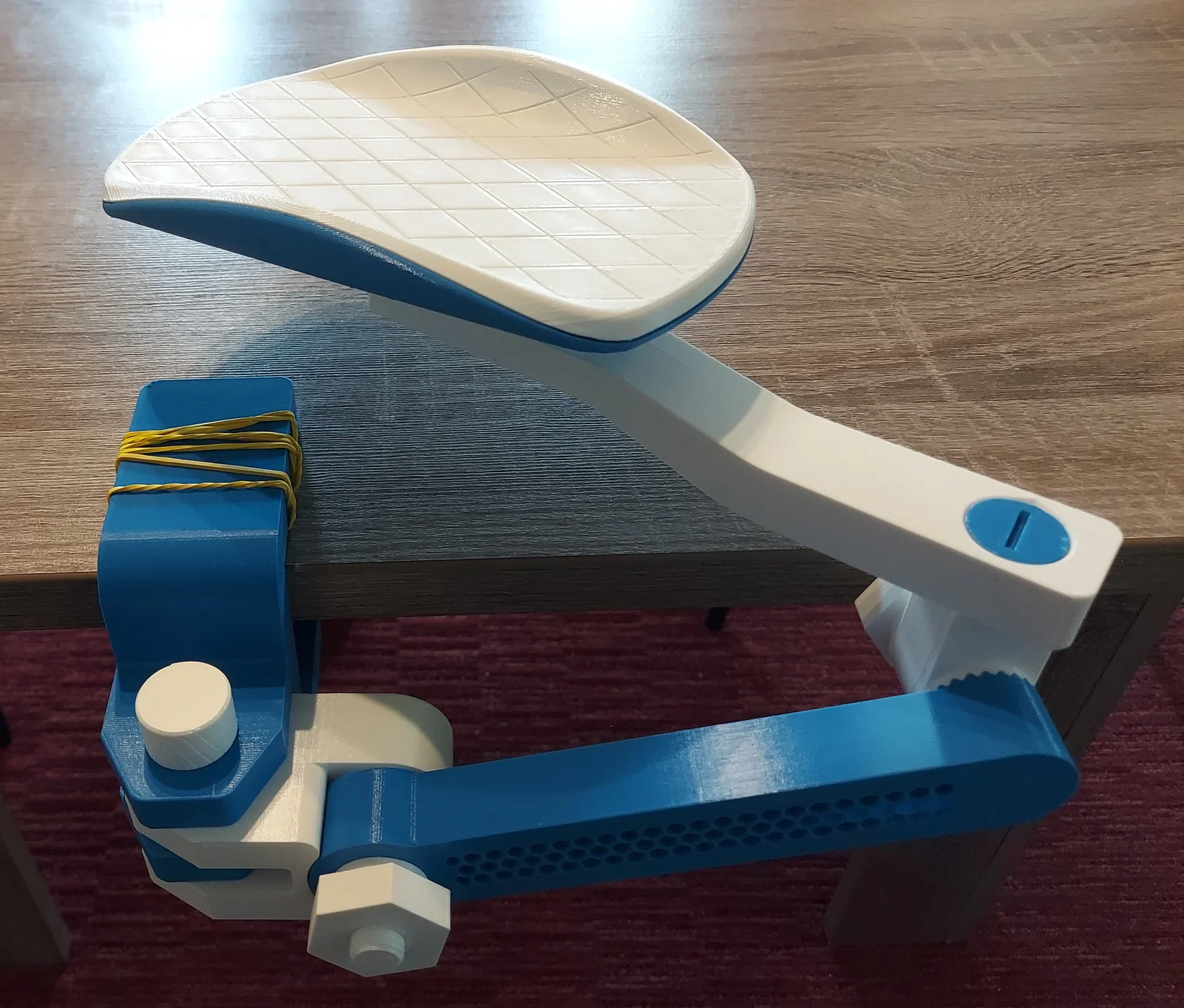

Kê tay công thái học kèm giá giữ dụng cụ (Ergonomic Armrest with Tool Holder)

Cho bàn tay của bạn “có thêm một bàn tay phụ” với kê tay ergonomic này! Bạn có thể dùng nó cho bất kỳ hoạt động nào yêu cầu tay phải giữ nguyên một vị trí/tư thế trong thời gian dài, và bạn cũng có thể dùng tool holder để thiết kế rồi gắn các loại tool giúp món đồ bạn đang làm luôn nằm trong tầm với.

Kê tay này in 3D hoàn toàn được và không cần thêm linh kiện nào khác.*

Mình đã in tất cả các phần với 4 perimeters và 25% infill. Chiều cao lớp 0,15 mm. Tất cả file đã được lưu đúng orientation để in, và file cũng được sắp xếp để bạn in lần lượt từng cái theo đúng thứ tự như phần hướng dẫn bên dưới. Mình in toàn bộ bằng PLA.

Tất cả các phần đều có thể in không cần supports, tuy nhiên mình khuyên dùng supports tối thiểu cho các góc bo/cong ở file armrest trên và dưới để khớp đẹp hơn. Chỉ cần support phần mà slicer nhận diện là overhang dễ sụp.

Trước khi qua phần lắp ráp, lưu ý là có file BOM dạng .pdf. Dù bạn có định dùng tool holder hay không, bạn vẫn cần in và lắp nó vì đây là phần rất quan trọng để gia cường kết cấu cho armrest. Tool holder (chính xác hơn là tool holder adaptor) dùng ren M12x1.5. Các mặt ren được offset 0,1 mm nên bạn có thể in phụ kiện kiểu gì cũng được mà không cần chỉnh sửa ren đực M12x1.5 (male thread) dùng để nối tool vào holder này.

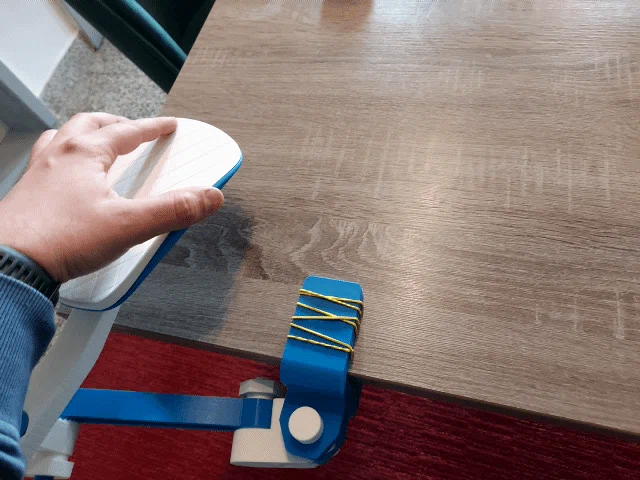

*Trường hợp table clamp bị trượt lung tung trên mặt bàn, bạn có thể dùng vài sợi dây thun để tăng ma sát. Xem ở cuối mục Description.

___________________________________________________________________________________________________________________________________

ASSEMBLY

Toàn bộ cụm lắp ráp nhìn chung khá rõ ngay trong BOM, nhưng vẫn có vài chỗ cần để ý. Ở đây bạn có thể xem toàn bộ quy trình, chia thành 4 cụm con “tưởng tượng” chính. Lưu ý: bạn có thể in cụm armrest theo dạng 2 phần (trên và dưới) hoặc in liền 1 phần. Mục đích của bản 2 phần là để phối thêm màu, và mình cũng sẽ cập nhật phần này trong tương lai với một thiết kế mặt trên bằng TPU.

Table clamp assembly

Dùng các chi tiết: table clamp, clamp bolt và clamp bolt cap.

Vặn bolt vào clamp và nhấn cap vào khi khớp bi (ball joint) nhô ra hoàn toàn khỏi phần ren.

Main lever assembly

Chuẩn bị height adjustment bracket, main lever, pivot bracket và hai đai ốc M14x1,5. Bề mặt kẹp giữa các phần cho phép chỉnh góc 15°. Đảm bảo các bề mặt được đánh dấu bằng đường đỏ trong ảnh cụm đã lắp là song song nhau.

Armrest assembly

Nếu bạn chọn in armrest dạng 1 khối, bạn có thể bỏ qua bước đầu này. Nếu bạn in armrest thành 2 phần, hãy đảm bảo các rãnh (slots) trên cả hai nửa được đặt hướng đúng như trong ảnh bên dưới. Chú ý có một khe/ngàm nhỏ (notch) trên armrest top (phần trắng) dùng làm chốt khóa (pin lock). Notch này cần nằm đối diện phía đường kính lớn hơn của rãnh trên armrest bottom (phần xanh). Nói đơn giản: một cái hướng lên, cái còn lại hướng xuống. Xem vài ảnh tiếp theo nếu bạn cần hình dung rõ hơn cách canh hướng.

Ở phần dưới có các ngàm (tabs) có thể chưa được tối ưu. Nếu lỡ bị gãy, bạn có thể dùng keo để giữ hai nửa lại với nhau. Tuy nhiên bình thường các phần vẫn sẽ giữ chắc nhờ ma sát và sức nặng cánh tay thôi — vì vậy nếu tabs có gãy thì việc dán keo chỉ cần thiết trong trường hợp bạn định cất armrest theo kiểu lật ngược.**

Sau khi ráp xong armrest, bạn cần nối armrest pin với tool holder. Kéo pin xuyên qua lỗ của holder (xem ảnh bên dưới để canh hướng).

Đẩy đầu pin vào rãnh armrest và trượt sang phía đối diện. Bạn cần nghe tiếng “cạch” của notch — đây là lý do việc canh đúng hướng phần trên và dưới rất quan trọng. Xoay holder để nó rơi vào rãnh armrest — như vậy tool sẽ xoay cùng với cánh tay của bạn.

Armrest lever assembly

Cuối cùng, bạn cần đưa armrest pin vào armrest lever và siết cố định lever vào pivot bracket (thuộc cụm main lever).

Bạn có thể dùng tua vít dẹt hoặc đồng xu 5 cent để siết pivot pin vào pivot bracket. Vặn hết cỡ.

Final assembly

Giờ chỉ còn nối mọi thứ lại với nhau. Nối armrest với clamp bằng hex pin.

Như đã nói, bạn có thể chỉnh độ cao armrest bằng cách xoay main lever theo bước 15°. Đảm bảo bạn cũng chỉnh góc armrest lever theo đúng bước tương tự (trừ khi bạn muốn tạo độ dốc nào đó cho tay). Khi dùng xong, nếu armrest vướng chỗ — chỉ cần rút hex pin ra, lật toàn bộ xuống dưới và cất gọn dưới mặt bàn. Cách này giúp bạn dẹp gọn mà không cần cất riêng chỗ khác hoặc phải chỉnh lại thiết lập độ cao.

** Nếu tabs của armrest bị gãy và bạn muốn cất theo cách này, bạn có thể dán keo để dính hai nửa cụm armrest lại với nhau.

____________________________________________________________________________________________________________________________________

FINAL INFORMATION

Như bạn sẽ thấy, sẽ có một chút xoắn (torsion) đáng kể nếu bạn dùng armrest trong lúc các lever được kéo dài hết cỡ. Dù armrest không được thiết kế cho kiểu dùng này (tốt hơn là chỉnh lại vị trí clamp), nhưng mình có thể sẽ cập nhật thiết kế trong tương lai để phù hợp với tình huống này luôn.

Khi siết clamp, đừng siết quá chặt. Bạn có thể ước lượng “quá chặt” là khi bạn không thể trượt các tabs của height adjustment bracket vào các tabs của table clamp.
