CrabMaze 1 – Mê cung 6 mảnh (3 plate, 3 pin) in 3D

Dựa trên các trò “FASTMAZE” bằng kim loại của Dan Fast, đây là một mẫu maze puzzle tương tự nhưng là thiết kế gốc, bạn có thể 3D print được. Bộ này có 3 plate và 3 pin. Pin có tiết diện vuông vì mê cung được giải chỉ bằng các chuyển động theo trục X & Y (tịnh tiến). Không cần xoay plate, nhưng về mặt cơ khí thì có thể xoay được nếu bạn muốn thử… và tự chịu rủi ro. Nói chung, pin vuông sẽ chặn việc xoay ở hầu hết các vị trí trong mê cung. Vì các chi tiết làm bằng nhựa, bạn có thể cố ép chuyển động… dễ mẻ cạnh hoặc gãy pin. Tuy vậy, thường chỉ cần rất ít lực; nhiều lúc lắc nhẹ các plate một chút là chúng sẽ tự về lại đúng khớp.

Mê cung này có Level 42 (18.10.4.6.4). Nghĩa là cần 18 bước tịnh tiến để thả (giải phóng) pin đầu tiên. Sau đó 10 bước để thả mảnh tiếp theo. Tổng cộng 42 bước là có thể tách được cả 6 mảnh.

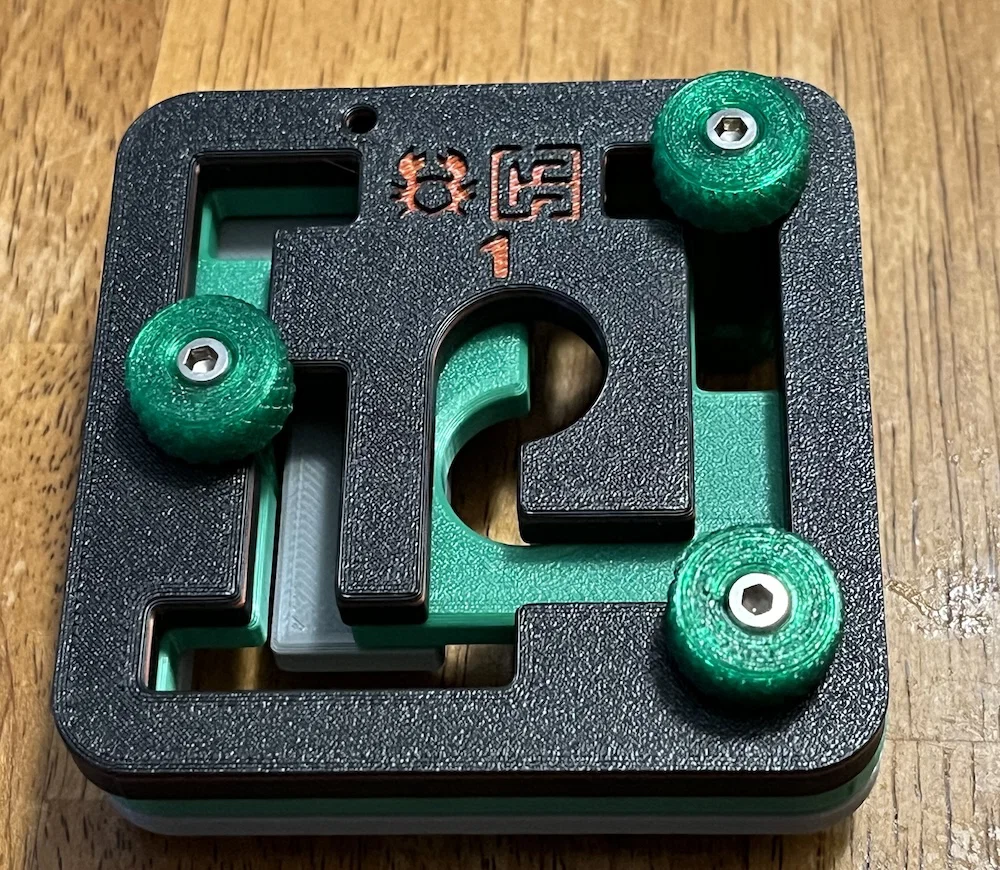

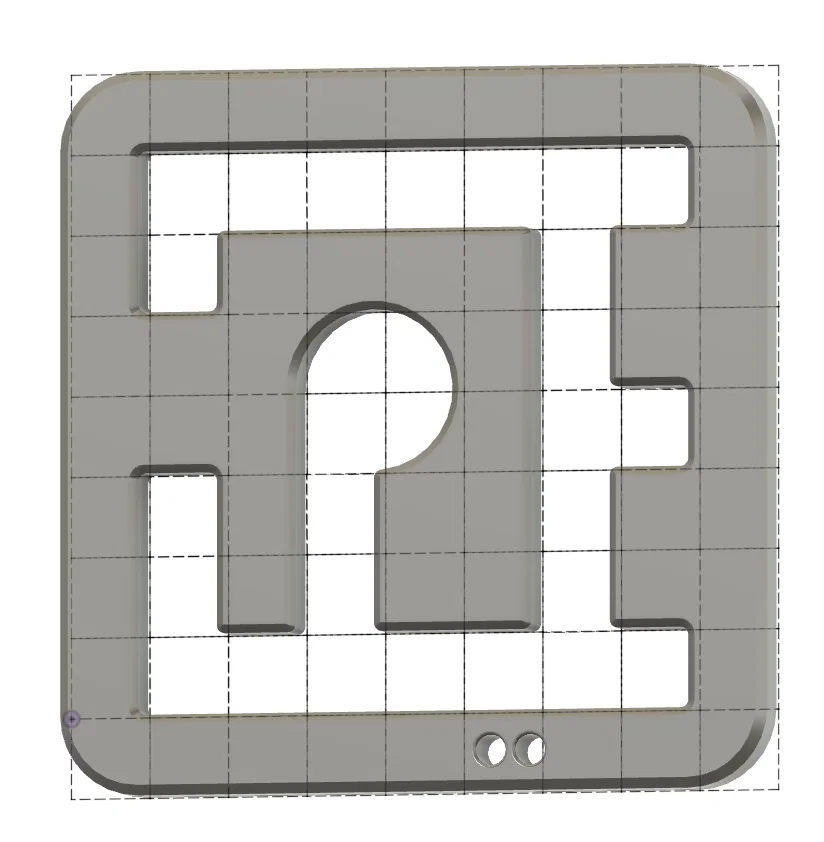

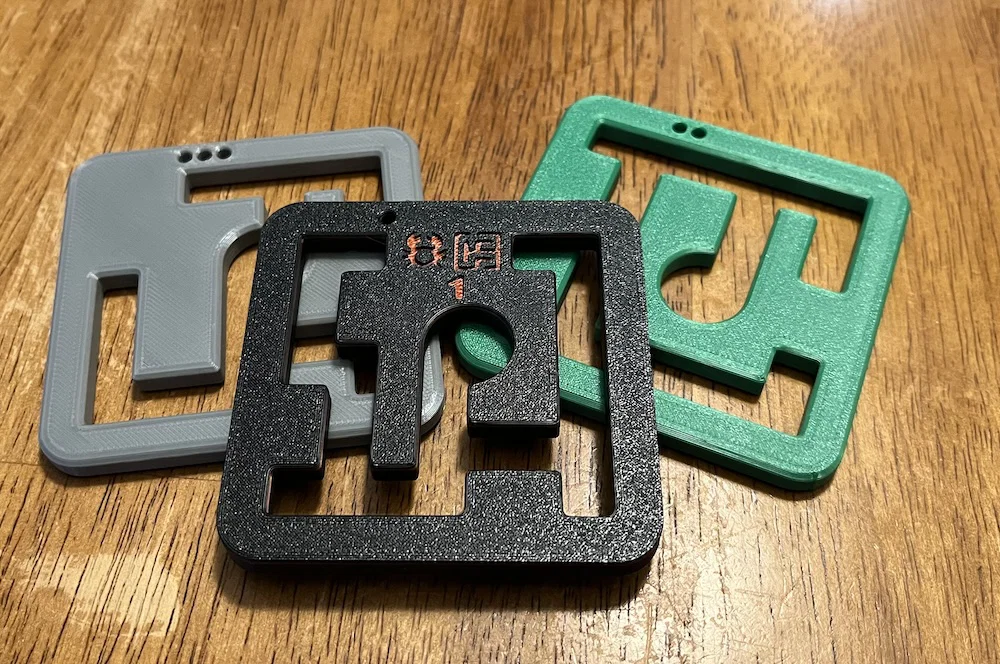

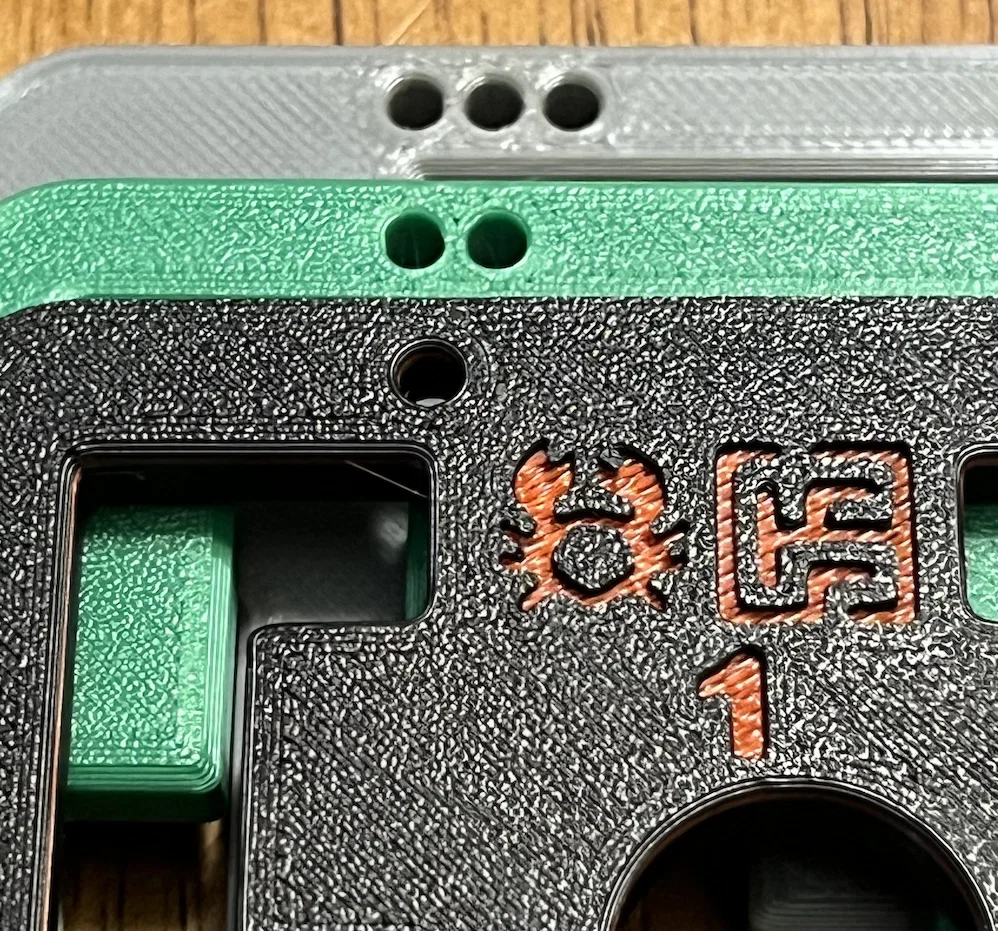

Mỗi plate dày 6mm, mình đã in thử bằng cả PLA và PETG. Phần pin có khoảng cách 18.4mm giữa hai “knob” để plate di chuyển thoải mái. Trên cạnh mỗi plate có từ 1 đến 3 lỗ để đánh dấu hướng và vị trí. Tư thế bắt đầu: plate có 1 lỗ nằm trên cùng, 2 lỗ là plate ở giữa, và 3 lỗ ở dưới cùng. Khi bắt đầu, các lỗ nên thẳng hàng để đúng orientation. Nếu bị kẹt, bạn có thể tháo các pin ra, canh lại các plate rồi lắp về tư thế bắt đầu như mô tả và như hình phía trên.

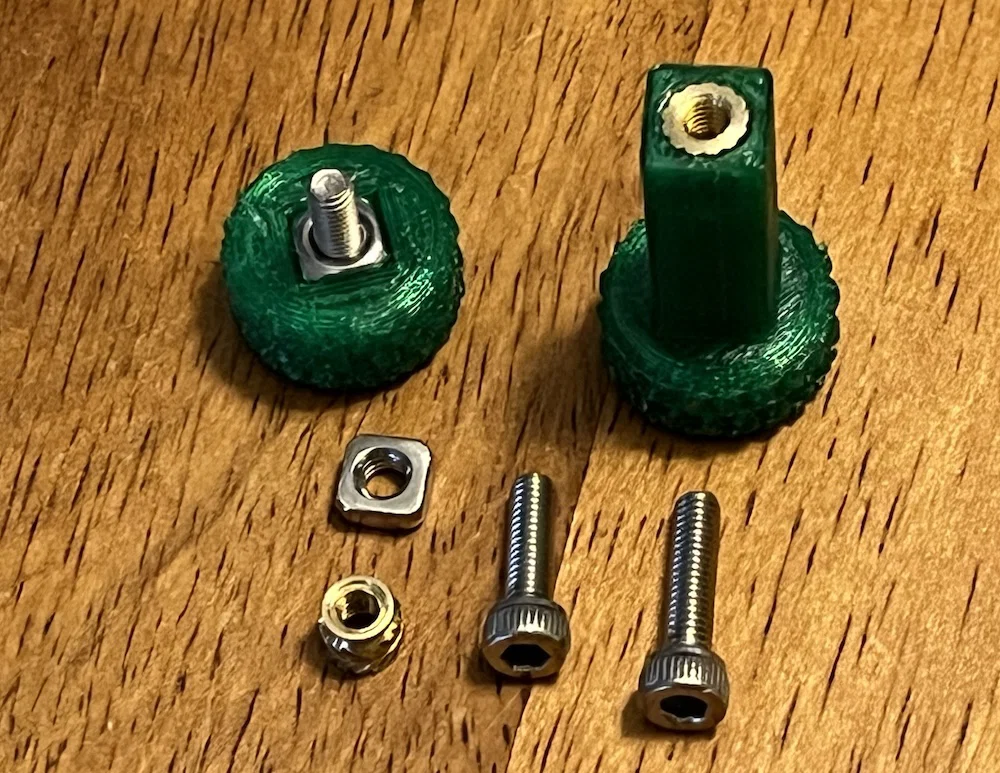

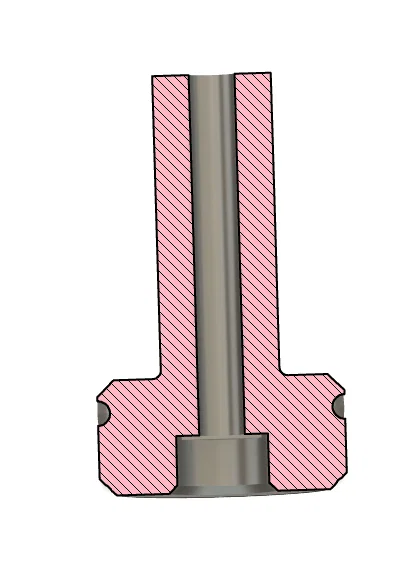

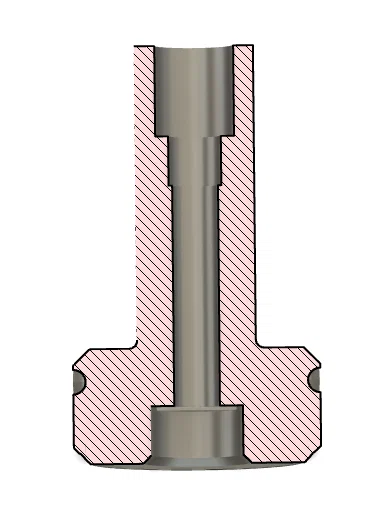

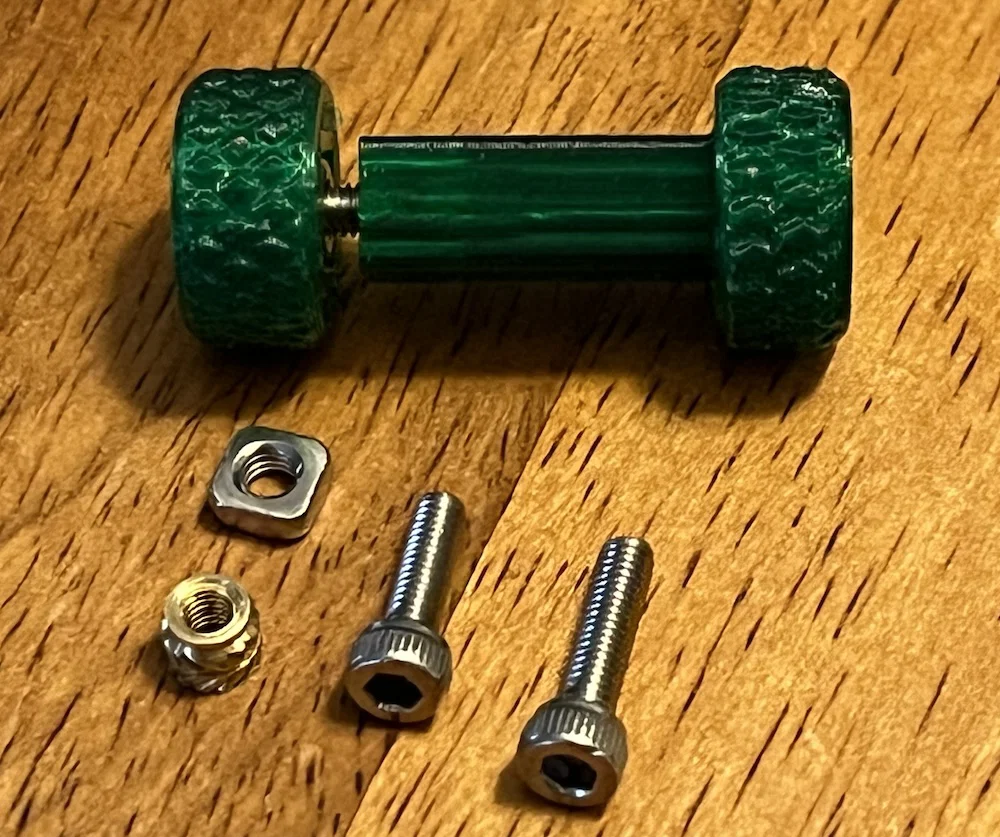

Thiết kế pin đầy đủ nhất dùng vít M3 dài 12mm gắn ở đáy pin để tăng độ bền, và dùng heat insert M3D5L4 ở phía trên để bắt chặt knob. Phần knob dùng vít M3 dài 10mm kèm một ê-cu M3 dạng vuông (square M3 nut). Mình thấy pin in bằng PETG là ổn nhất, nhưng PLA cũng dùng tốt. Ngoài ra có một lựa chọn pin “basic” (cơ bản) chỉ cần một vít 10mm đi xuyên qua knob và vặn trực tiếp vào nhựa của thân pin. Pin basic này sẽ cần tua-vít để tháo ra và reset puzzle. Nếu bạn lắp ê-cu vuông vào knob thì vẫn có thể vặn tháo được, ngay cả khi không dùng heat insert. Heat insert sẽ giúp tháo knob dễ hơn nhiều.

Mình in tất cả chi tiết với layer height 0.2mm. Mình dùng 70% infill cho các plate để cảm giác cứng cáp hơn. Phần Top & Bottom mình để 4 walls. Các pin thì in với số perimeter đủ nhiều để gần như đặc hoàn toàn. Mình chừa chỗ để lắp thêm vít M3 dài 12mm vào đáy thân pin để tăng độ bền. Cái này hoàn toàn tùy chọn và có thể không cần, nhưng mình muốn nó “trâu” hơn.

Puzzle này chỉ dùng 3 pin, trong khi dòng FASTMAZE dùng 4. Vì vậy, mẫu này có thể là một bước nhập môn khá hay vào các sản phẩm của Dan Fast, nếu bạn muốn thử những thử thách tương tự.

Hy vọng bạn sẽ thấy nó đủ “căng não”. Thường phải nghịch mê cung một thời gian thì mới hiểu được cách các plate tương tác với nhau. Nó không được thiết kế để giải nhanh, và có thể bạn sẽ cần vài buổi/vài lần ngồi xuống mới tìm ra đường đi thành công.

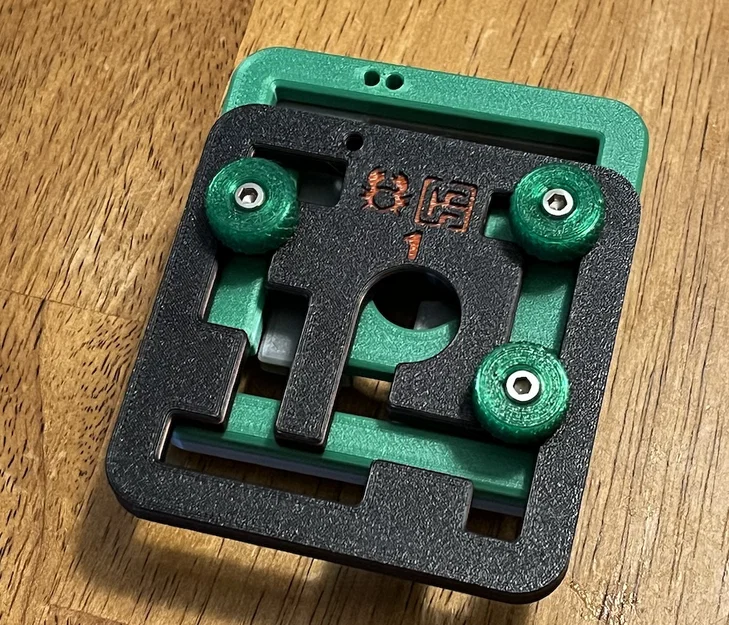

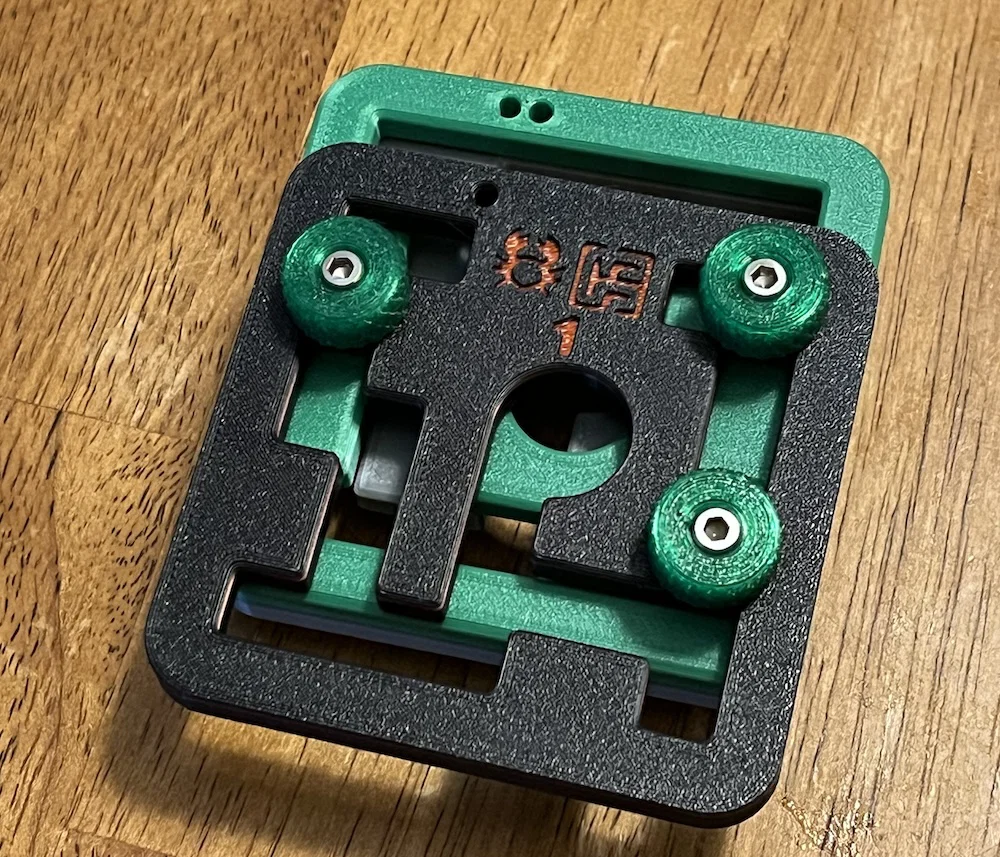

Ở mẫu phía trên, mình dùng plate in bằng PLA và pin in bằng PETG. Mình in trên một tấm mặt nhám và dùng đổi filament thủ công để ra các icon màu đỏ.
