Vỏ bảo vệ cho mô-đun hạ áp DC-DC Converter 5V - Thiết kế 3D chuyên dụng

Vỏ bảo vệ cho mô-đun hạ áp DC-DC (StepDown Converter) 5V

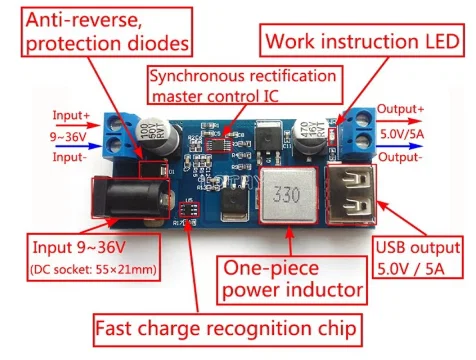

Khi bạn đang thực hiện các dự án điện tử, đặc biệt là với các dòng bo mạch như Raspberry Pi, việc đảm bảo nguồn điện ổn định là vô cùng quan trọng. Chiếc vỏ bảo vệ 3D này được thiết kế chuyên dụng cho các mô-đun hạ áp (StepDown DC-DC converter) có khả năng chuyển đổi điện áp đầu vào từ 9V-36V xuống mức ổn định 5V-5A. Đây là giải pháp hoàn hảo để che chắn các linh kiện điện tử nhạy cảm, tránh va chạm chập mạch ngoài ý muốn và giúp bộ nguồn của bạn trông chuyên nghiệp hơn rất nhiều.

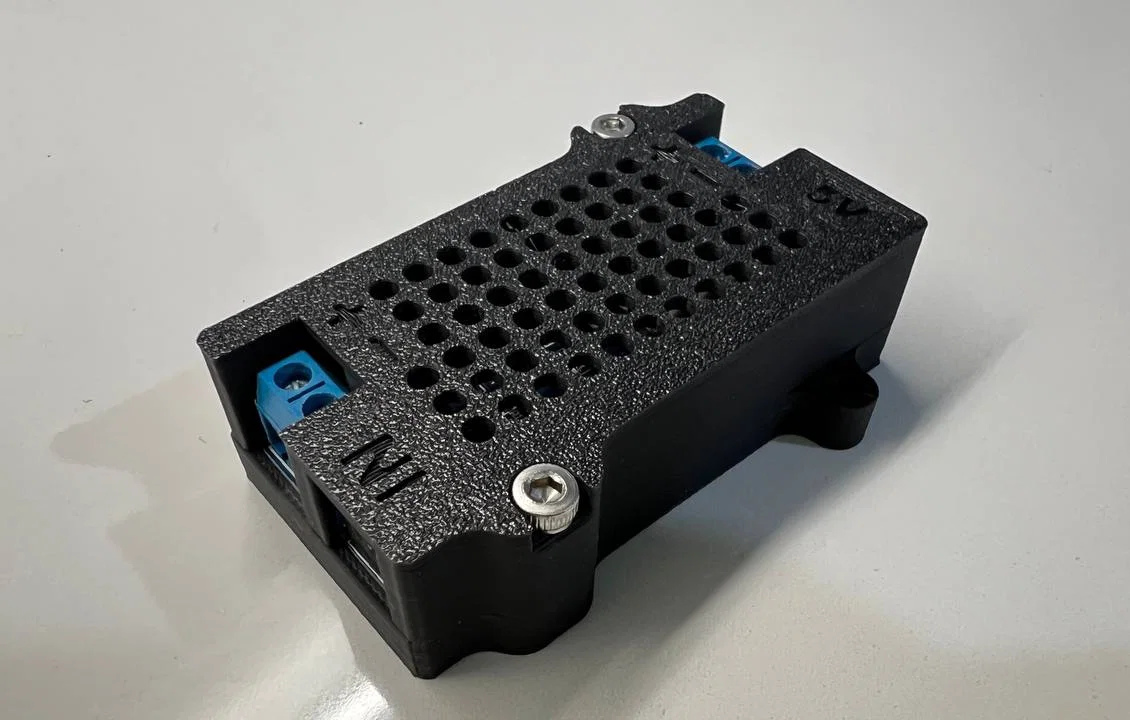

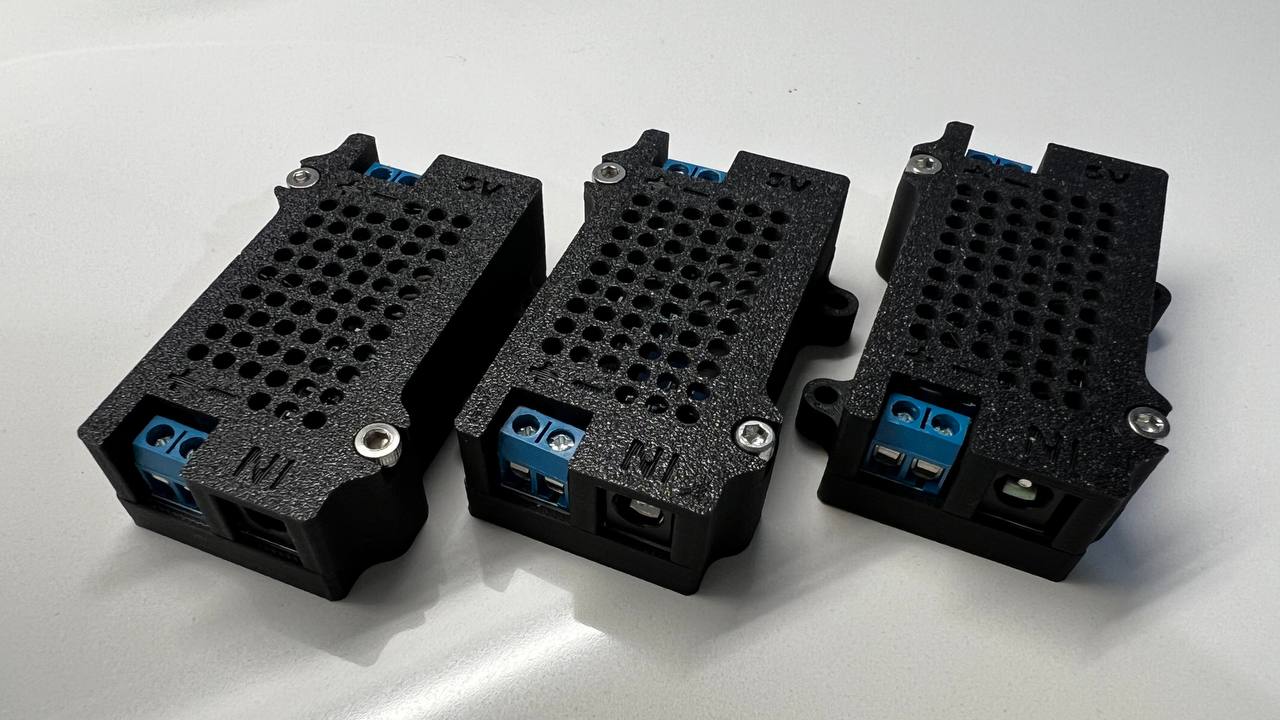

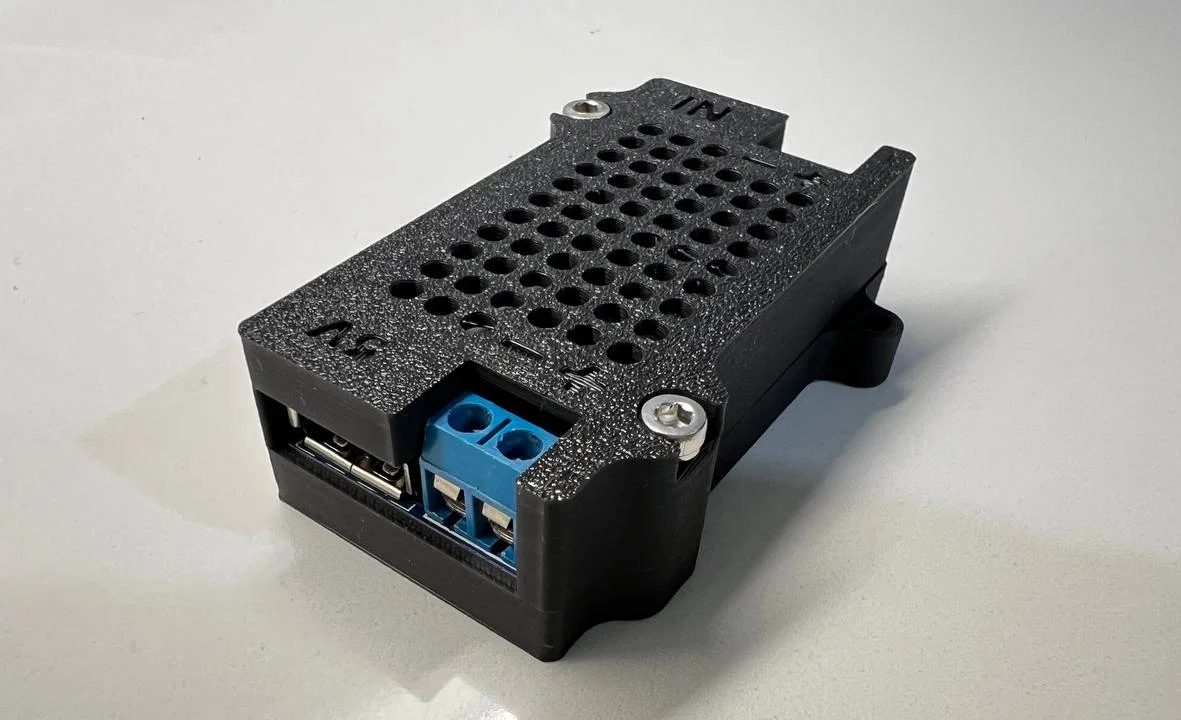

Thiết kế của vỏ tập trung vào sự tối giản và tính ứng dụng cao. Phần nắp trên được gia công với các lỗ thông hơi thoáng khí, giúp tản nhiệt tốt cho mô-đun trong quá trình vận hành liên tục. Việc lắp ráp cũng rất thuận tiện nhờ cấu trúc khớp nối chính xác, đảm bảo các cổng kết nối đầu vào và đầu ra đều lộ ra ngoài để bạn dễ dàng thao tác cắm dây mà không cần phải tháo rời vỏ bảo vệ mỗi khi cần điều chỉnh.

Để đạt được kết quả in 3D tốt nhất cho mẫu case này, bạn nên lưu ý các điểm sau:

• Chất liệu in: Nên dùng nhựa PETG hoặc ABS để đảm bảo khả năng chịu nhiệt tốt hơn so với PLA thông thường, giúp vỏ không bị biến dạng khi mô-đun hoạt động sinh nhiệt.
• Độ dày lớp in (Layer Height): Khuyên dùng 0.2mm để đảm bảo độ bền và sự mịn màng của bề mặt vỏ.
• Hỗ trợ (Support): Do thiết kế có phần lỗ thoáng khí, hãy cân nhắc đặt thêm support nếu cần để các chi tiết nhỏ được in sắc nét nhất.
• Phụ kiện lắp ráp: Bạn cần chuẩn bị sẵn 2 ốc vít M3x12 tiêu chuẩn DIN 912 để cố định chặt phần nắp và thân vỏ.
• Lưu ý an toàn: Đảm bảo mô-đun bên trong được lắp đặt đúng cực tính trước khi đóng nắp hoàn toàn để tránh rủi ro hư hỏng bo mạch.
• Tối ưu không gian: Với kích thước nhỏ gọn, vỏ bảo vệ này cực kỳ phù hợp cho các hệ thống nhỏ như media center, trạm điều khiển thông minh chạy bằng Raspberry Pi.

Việc in một chiếc vỏ bảo vệ vừa vặn không chỉ giúp kéo dài tuổi thọ cho các linh kiện điện tử đắt tiền của bạn mà còn giúp góc làm việc trở nên gọn gàng, khoa học hơn.
