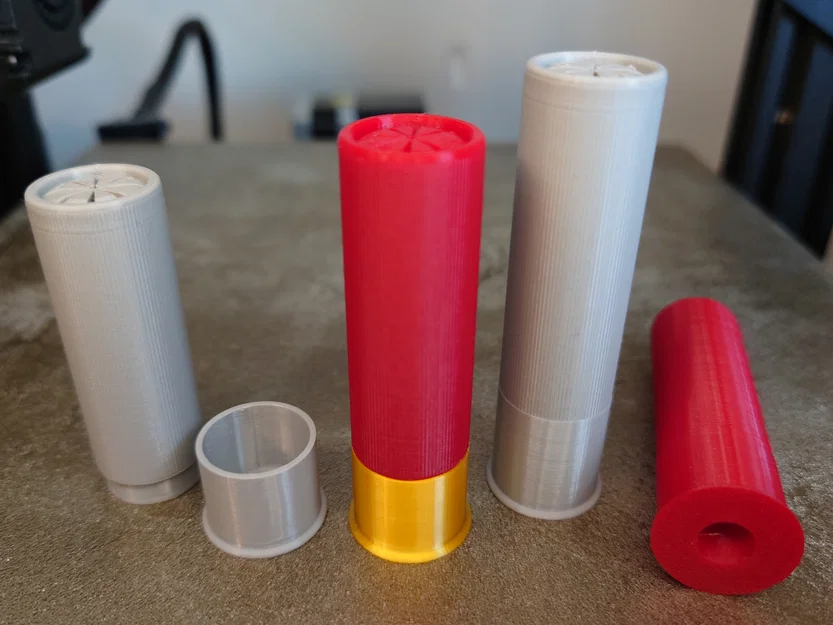

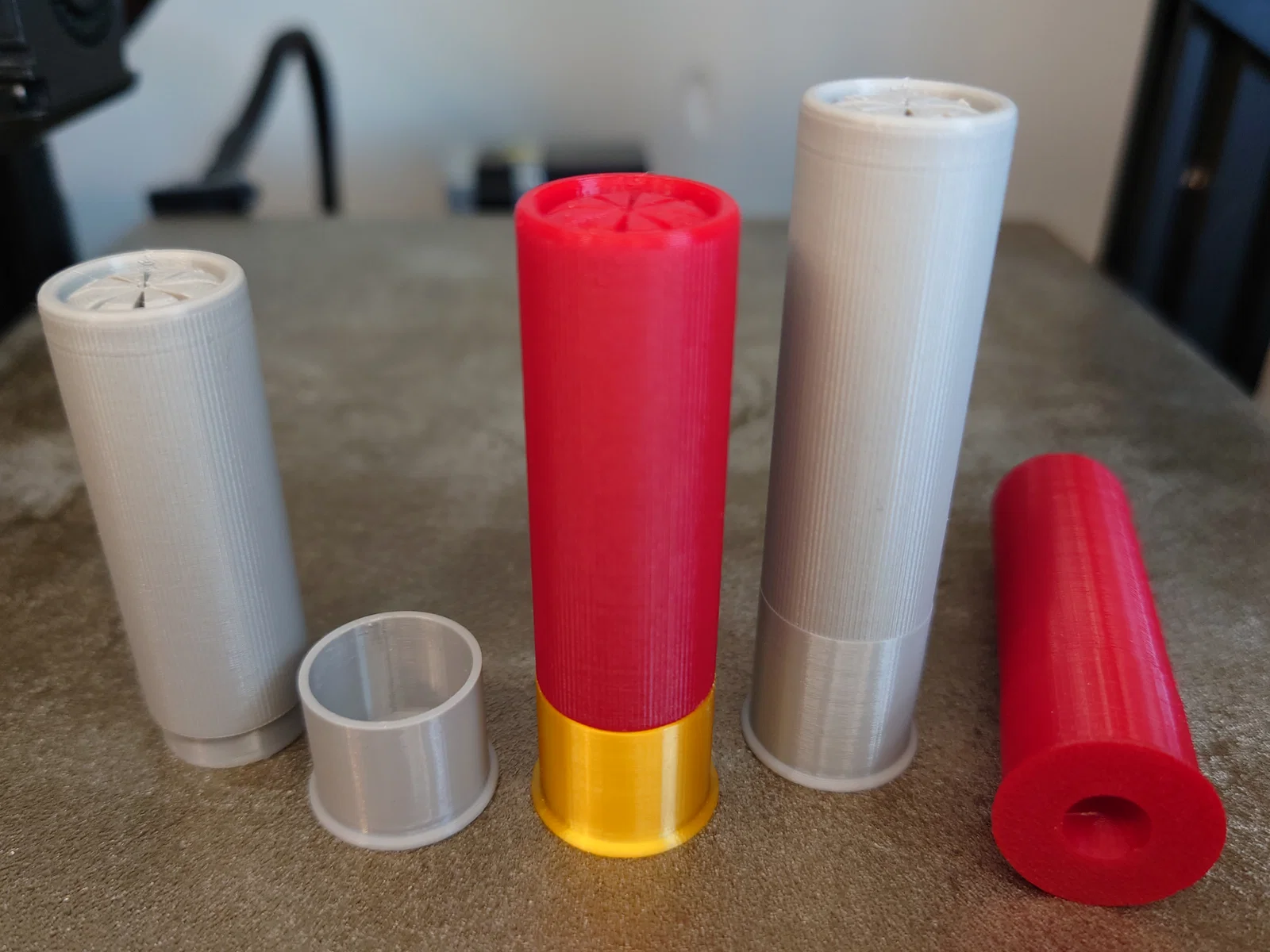

Replica vỏ đạn shotgun 20 Gauge (Shotshell Pack) + Snap Cap/Dummy Round

Vỏ đạn shotgun cỡ 20 gauge, còn gọi là 20ga hay 20G shotshell, là một loại centerfire shotgun cartridge. Dòng centerfire shotgun shell được thiết kế từ giữa những năm 1800.

Gồm 2 chiều dài: 2 3/4in (phổ biến nhất, 2.75in, 62mm) và 3in (68mm).

Lưu ý: Shotgun shell được đo theo tổng chiều dài của vỏ khi chưa bấm gấp/ chưa gập miệng (uncrimped/unfolded). Chiều dài thực tế của viên 2 3/4 inch khi đã nạp (loaded) thường khoảng 2.5in.

In để làm prop, trưng bày, giáo dục, huấn luyện, hoặc đơn giản là vì nhìn ngầu.

Gồm 9 file:

- Bản replica đúng kích thước: 20ga_2.75in_cartridge.stl, 20ga_3in_cartridge.stl

- Tách rời phần brass head và case để dễ in nhiều màu khác nhau: 20ga_2.75in_head.stl, 20ga_2.75in_case.stl, 20ga_3in_head.stl, 20ga_3in_case.stl

- Snap cap/dummy rounds để tập thao tác lên đạn (cycle) và dry fire, có lỗ firing pin và phần case được thu nhỏ: 20ga_2.75in_snapcap.stl, 20ga_3in_snapcap.stl

- File txt thông tin kèm thiết lập in khuyến nghị: 20ga_pack_info.txt

Originally uploaded on Thingiverse: https://www.thingiverse.com/thing:6139032

Thiết lập in (Print Settings):

- Vật liệu: Đã test với PLA và PLA+/PLA Pro.

- Kích thước tổng: cao 68.4mm (cartridge 3in), đường kính 19.46mm.

- Layer Height/Quality: khuyến nghị 0.16mm hoặc thấp hơn, 0.12mm là đẹp nhất.

- Infill: 20% là đủ để trưng bày, khuyến nghị 30% trở lên nếu dùng làm snap cap.

- Tốc độ in: khuyến nghị 50mm/s hoặc thấp hơn. Mình để 40mm/s cho tốc độ tổng và 10mm/s cho initial layer.

- Độ bám (Adhesion): Có thể cần brim, tùy máy in và loại bed. Mình dùng bed PEI nhám, nếu cân chỉnh chuẩn thì không cần tăng bám thêm.

- Hậu xử lý: Có thể cần chà nhám hoặc dũa nhẹ để khớp đúng nếu các lớp đáy bị phình một chút. Lắp nên hơi khít nhưng vẫn dễ tháo ra lắp vào. Nếu máy được calibrate chuẩn thì thường không cần làm thêm gì nhiều.
