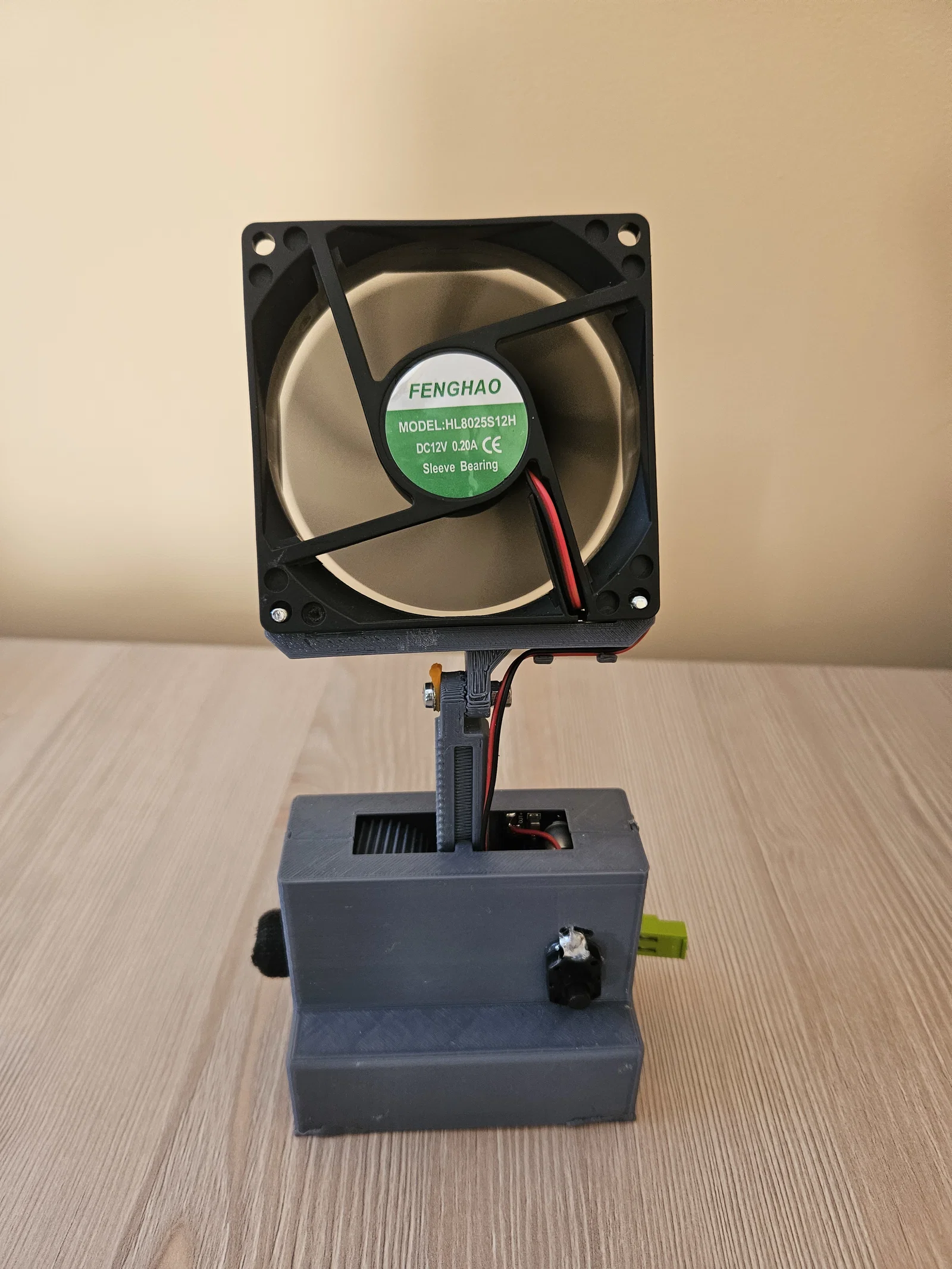

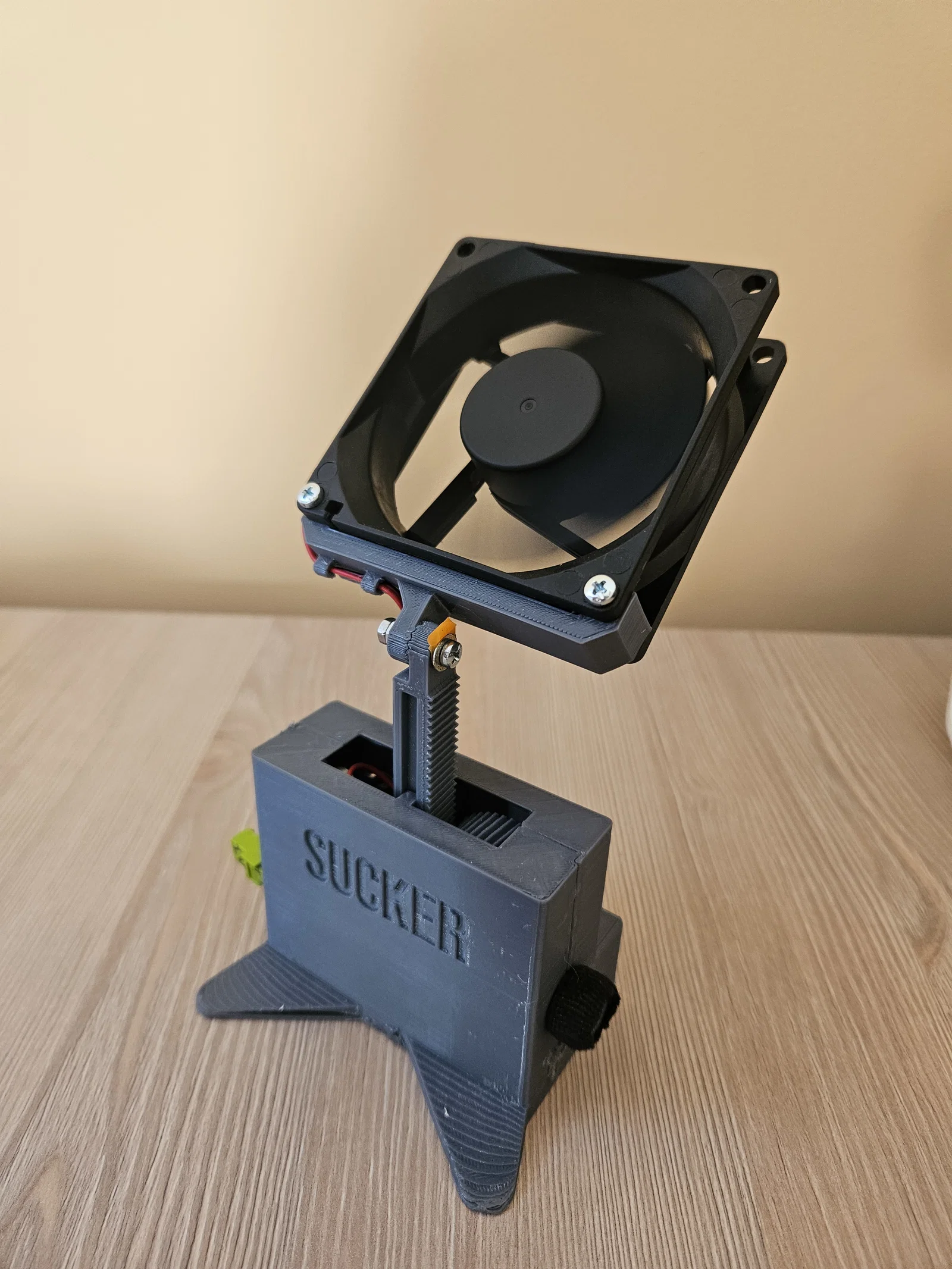

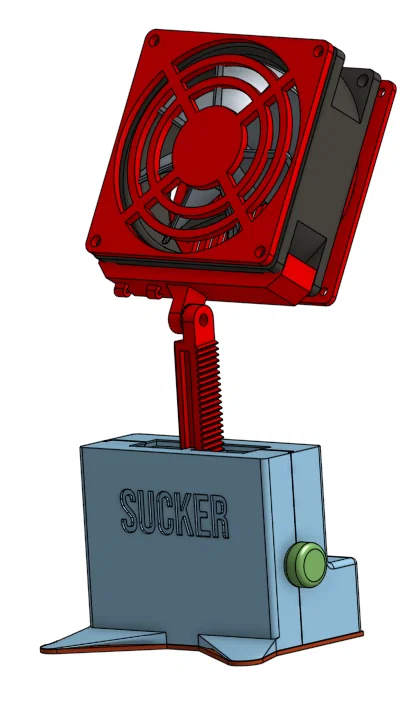

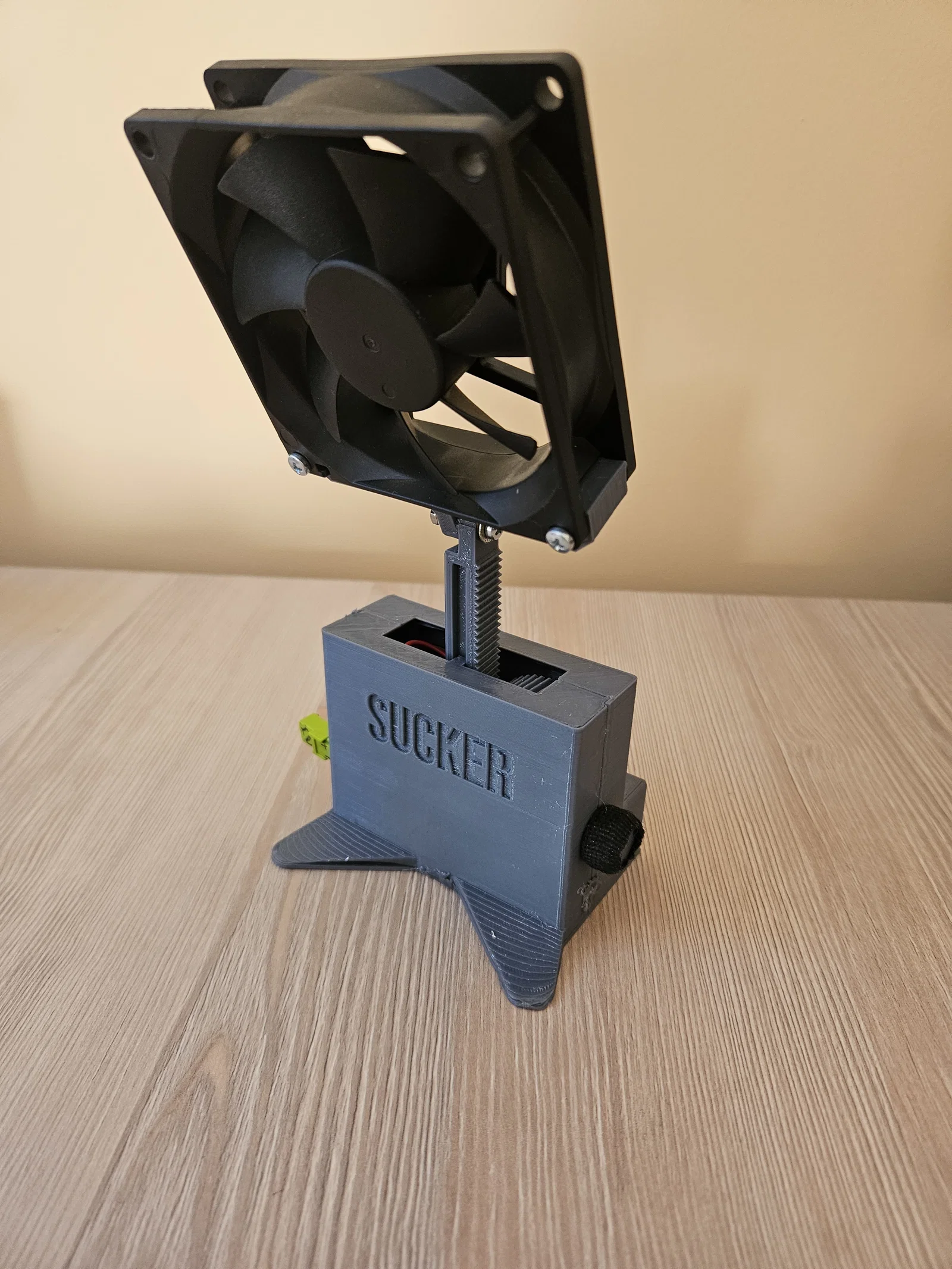

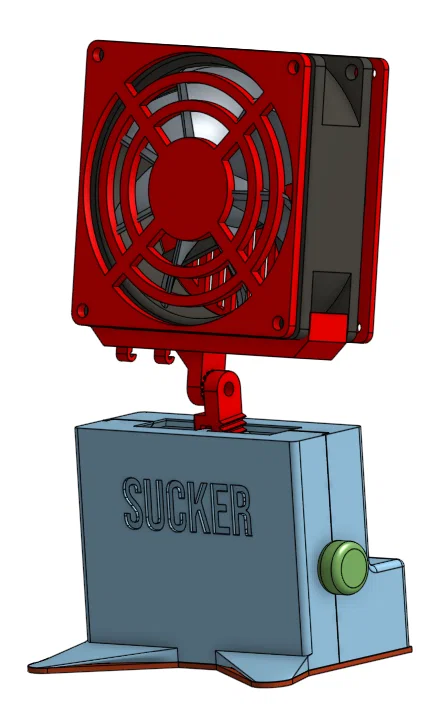

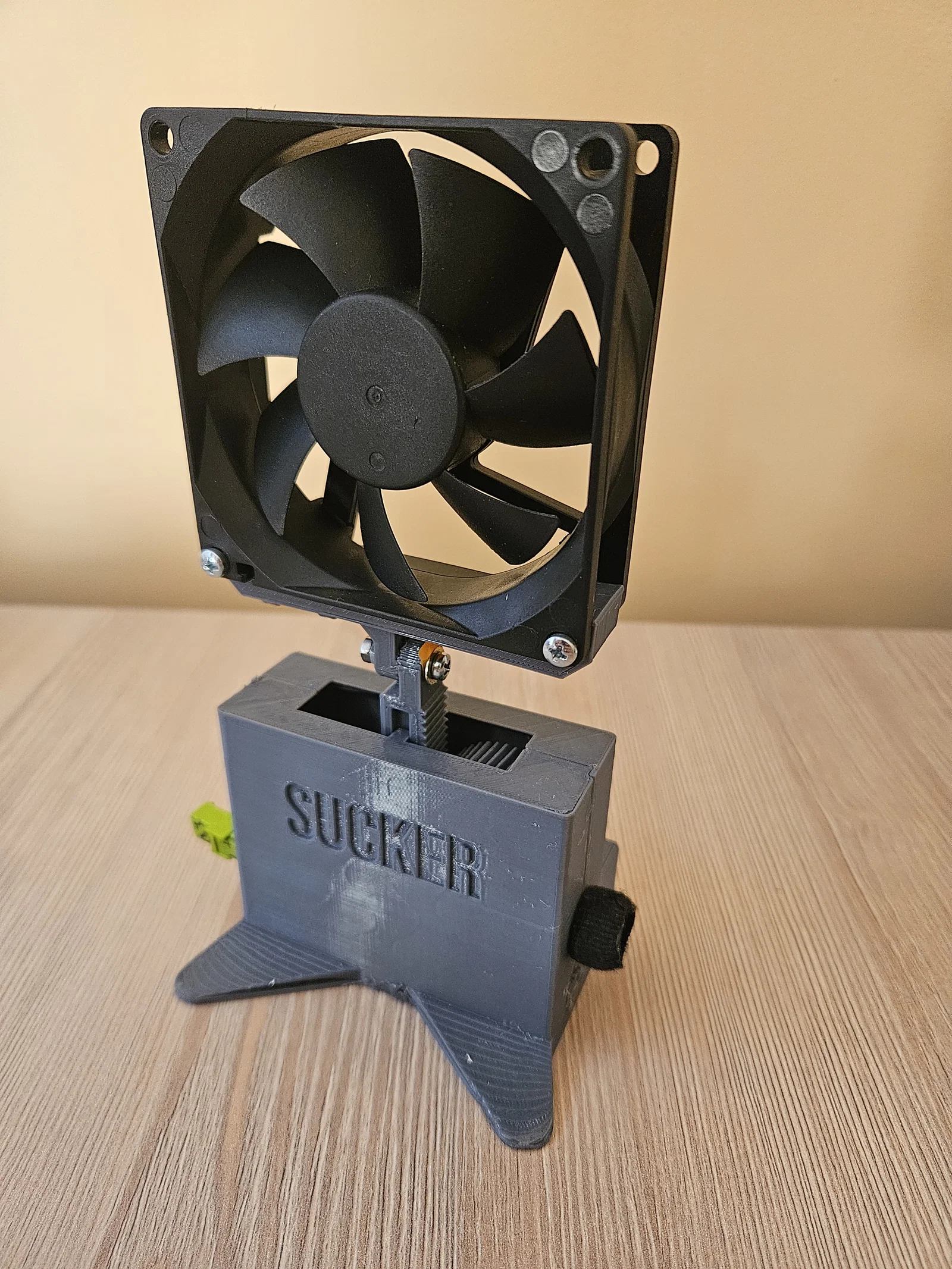

Bộ Hút Khói Ergonomic (Ergonomic Fume Extractor)

Bộ hút khói (fume extractor) này cần in kèm supports. Có thể in bằng PLA, nhưng mình khuyên dùng nhựa chịu nhiệt tốt hơn, ít nhất là cho phần nắp che quạt (fan cover). Nếu muốn, có thể thêm một miếng lọc than hoạt tính (active carbon filter) kẹp giữa quạt và fan cover.

Additional pieces:

1 hoặc 2* pin 18650

1* mạch BMS cho pin có bảo vệ sạc

1* boost converter (quạt của mình ít nhất cần 12V, nên phải dùng boost converter)

1* công tắc chính (main switch)

1* TÙY CHỌN potentiometer để chỉnh tốc độ quạt

1* lò xo nhỏ

1* bu lông M3 3x15 và ê-cu

4* vít M3 để bắt quạt và các nắp che quạt

1* keo dán

Instructions:

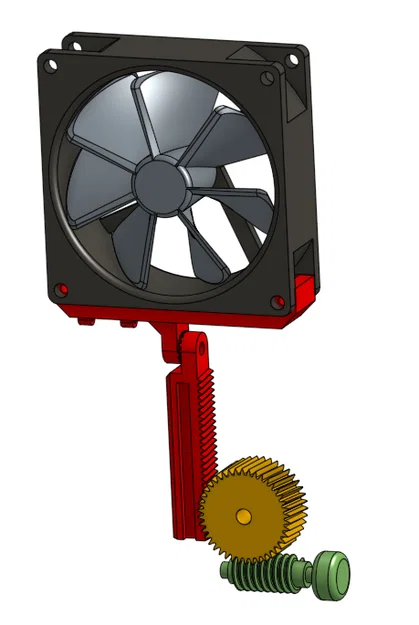

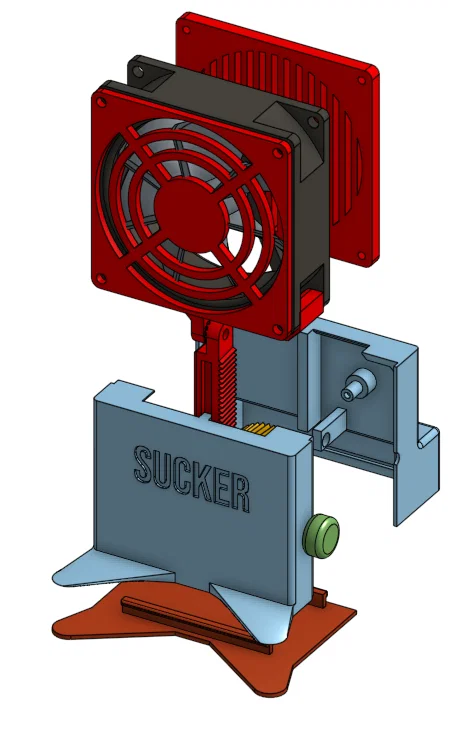

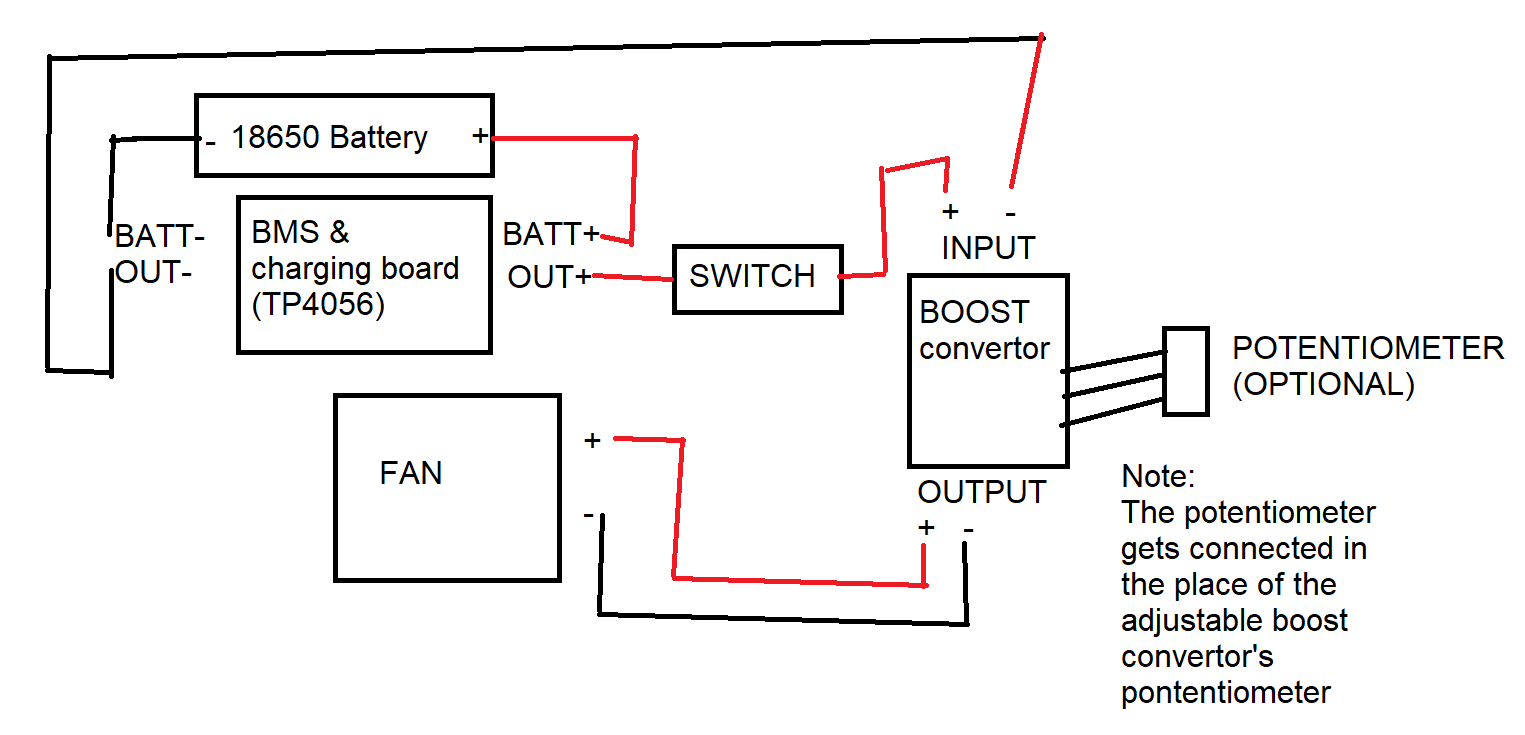

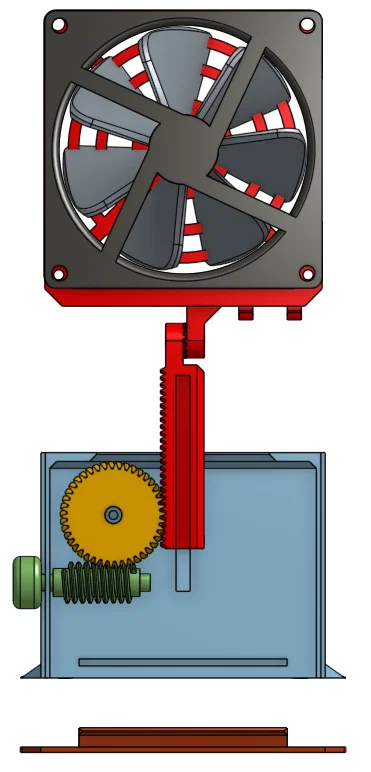

Bánh răng (gear), ốc (screw) và threadPart lắp vào đúng vị trí như trong ảnh, rồi mới dán keo để ghép vỏ (case) lại. Boost converter có đủ chỗ ở phía đối diện của HeightScrew, còn pin thì nằm ở dưới đáy. Tham khảo sơ đồ (schematic) đính kèm để lắp cho đúng.

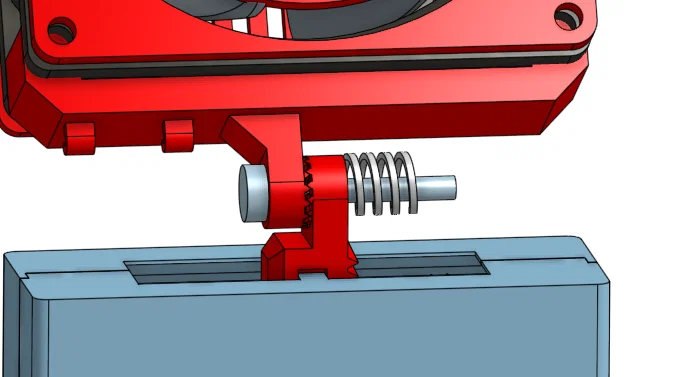

Đừng quên dùng lò xo hoặc long đền cao su (rubber washer) ở khớp chỉnh góc (adjustable joint).
