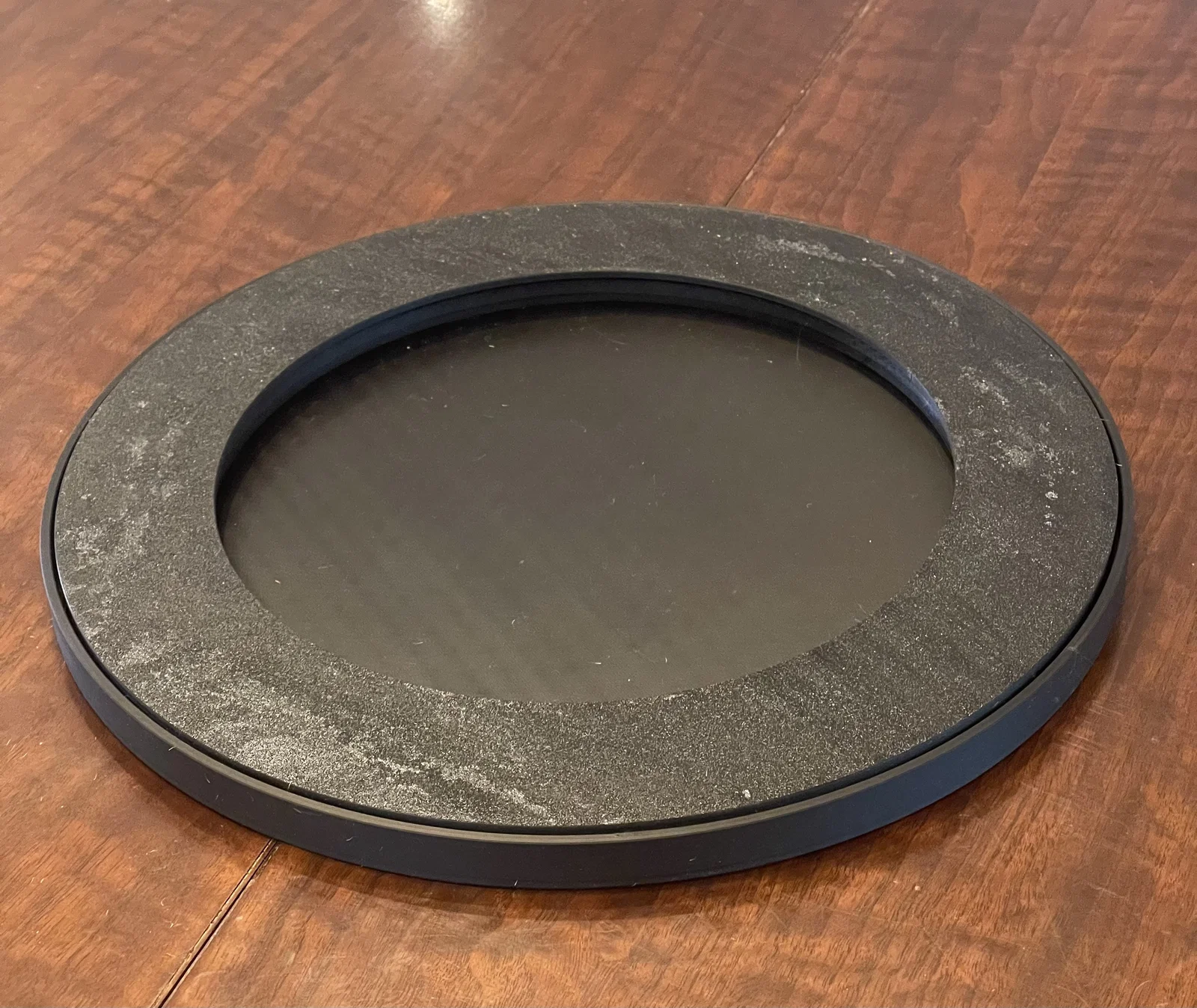

Lazy Susan - Fully Parametric (Bản tham số hoá đầy đủ)
Mẫu Lazy Susan fully parametric cho phép tuỳ chỉnh số lượng bearings, Bearing OD, độ dày top/bottom, khe hở sidewall và knurling trên OD. Có sẵn STL 300mm (bearing 10mm) và 150mm (bearing 5mm).
Mô tả

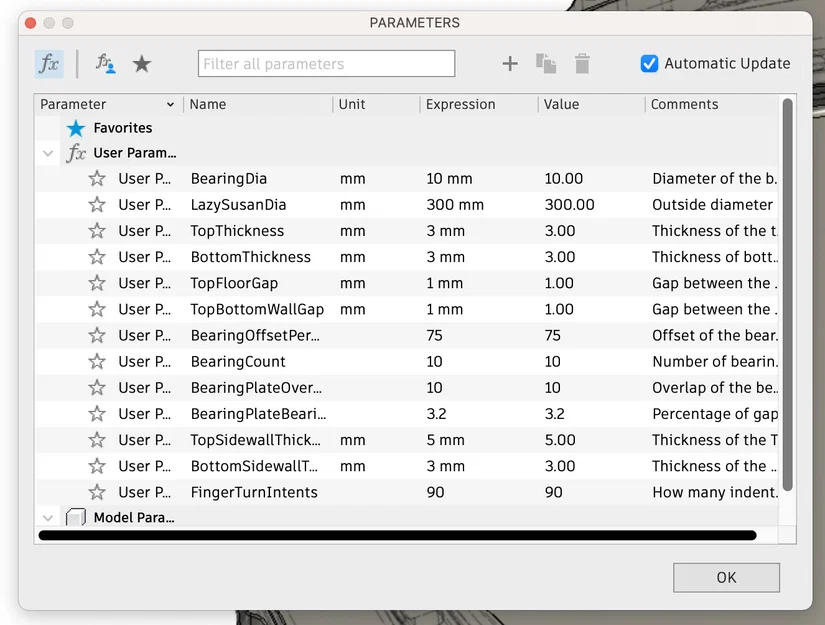

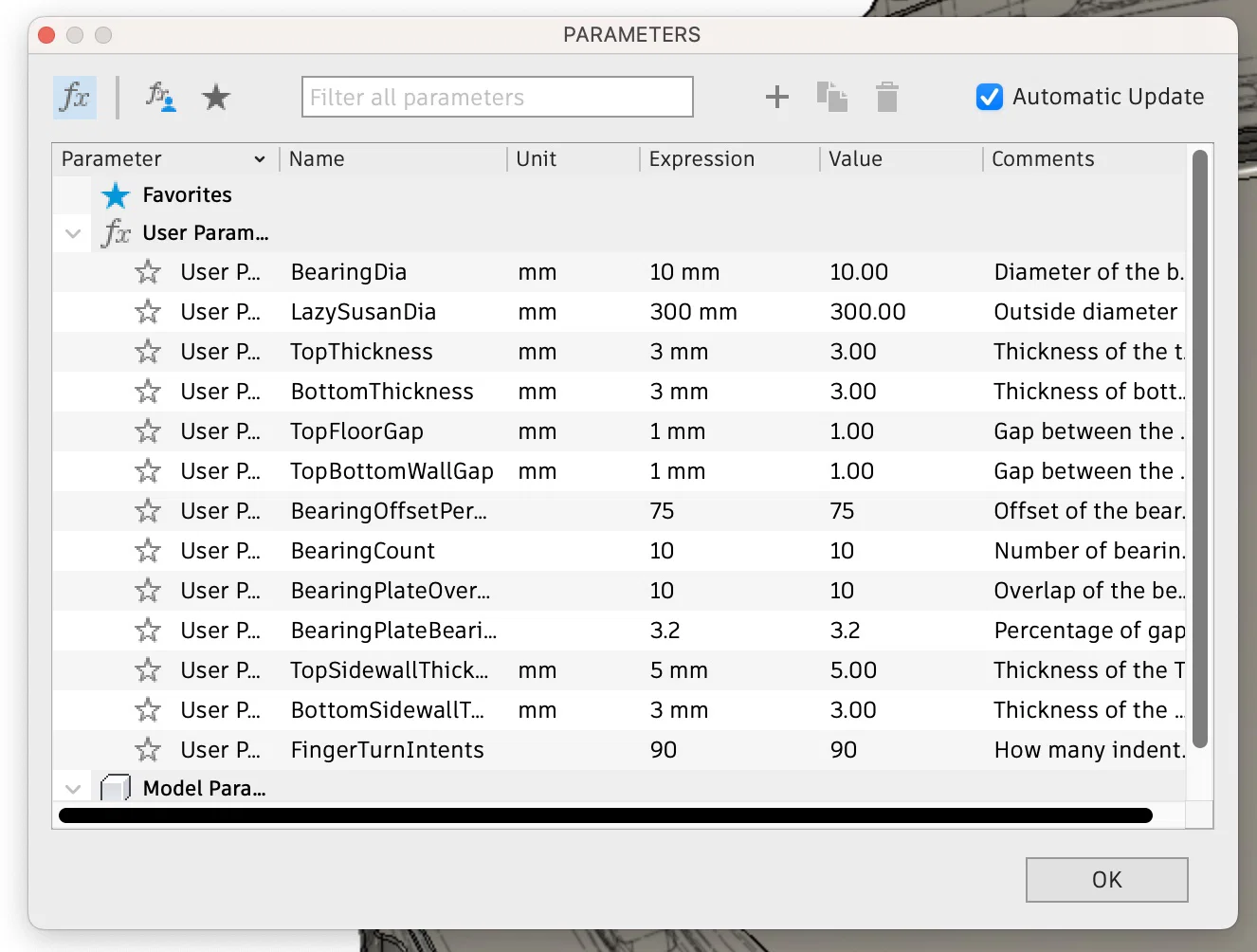

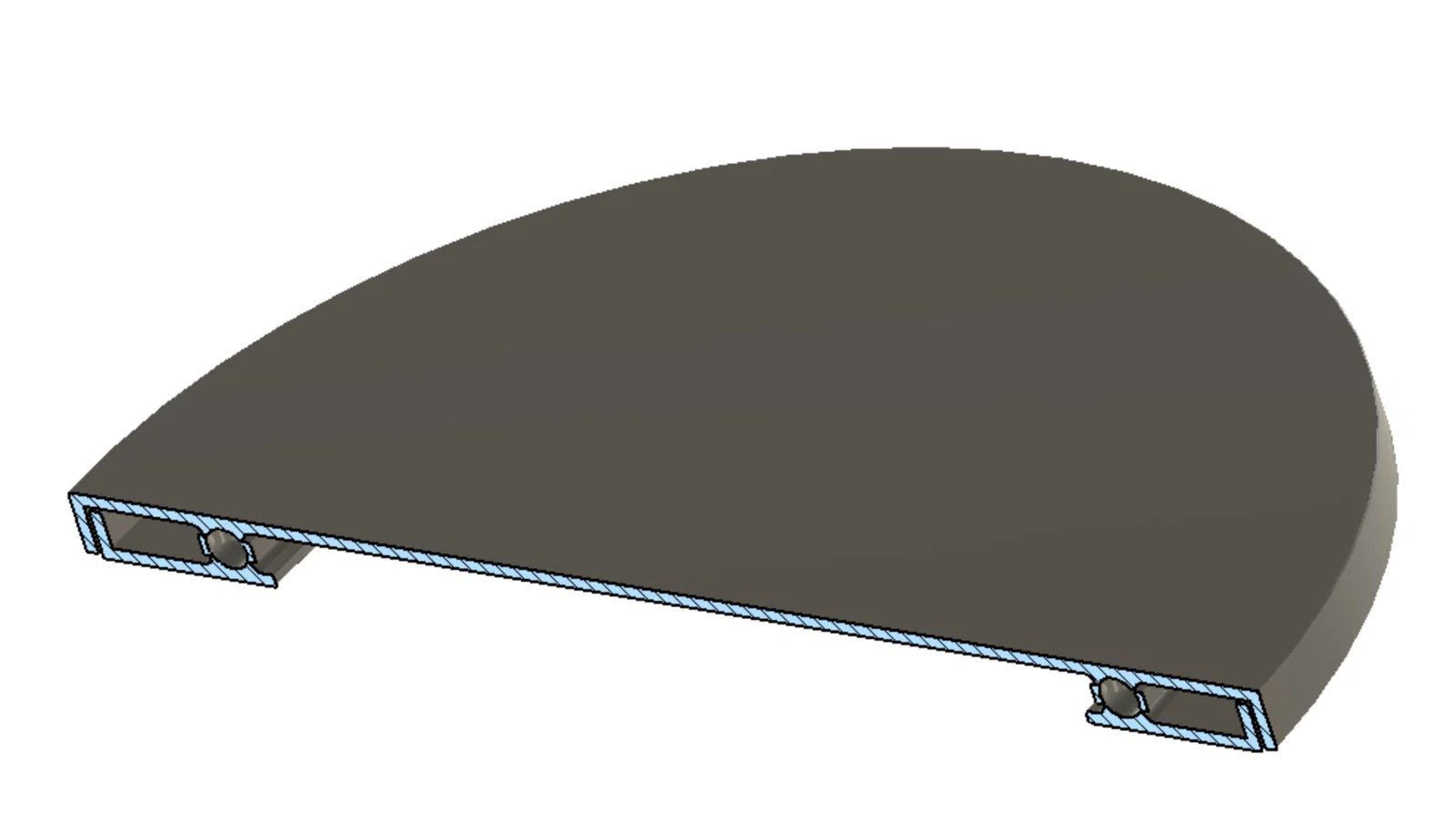

Mình tìm hoài mà không thấy bản Lazy Susan nào ổn, nên mình làm một bản fully parametric. Bạn có thể chỉnh nhiều tham số tuỳ theo nhu cầu (xem hình).

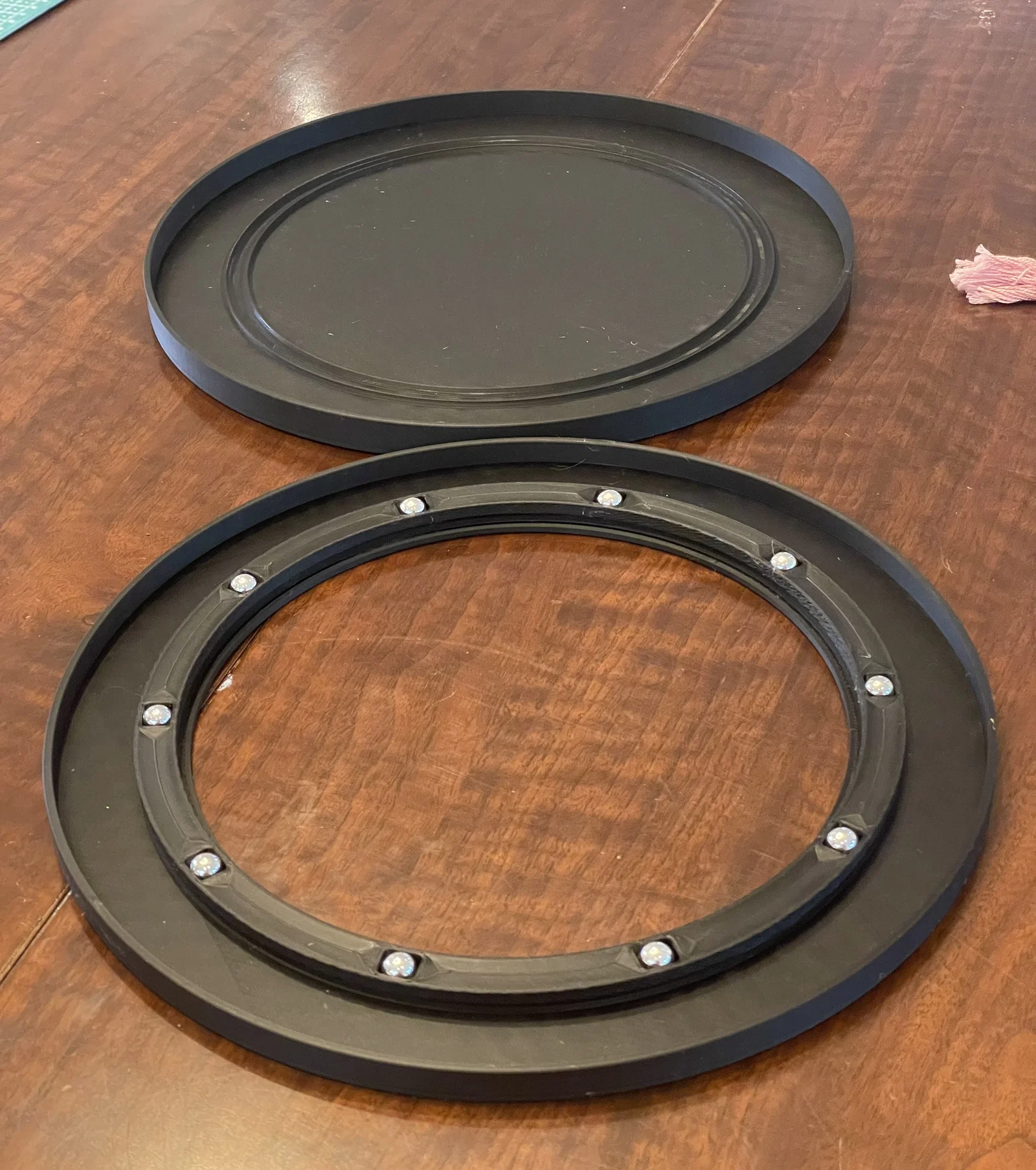

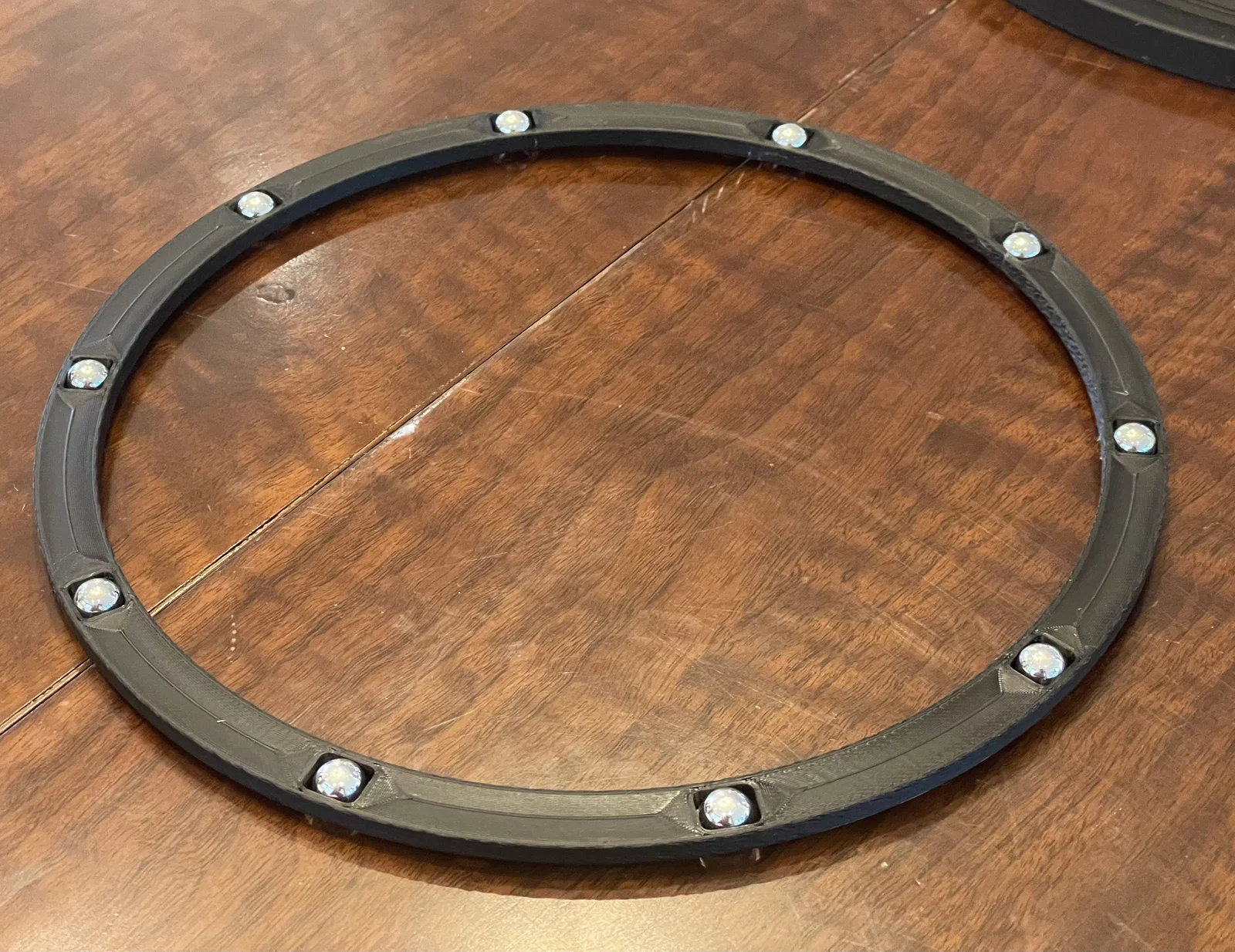

- Số lượng bearings
- Bearing OD

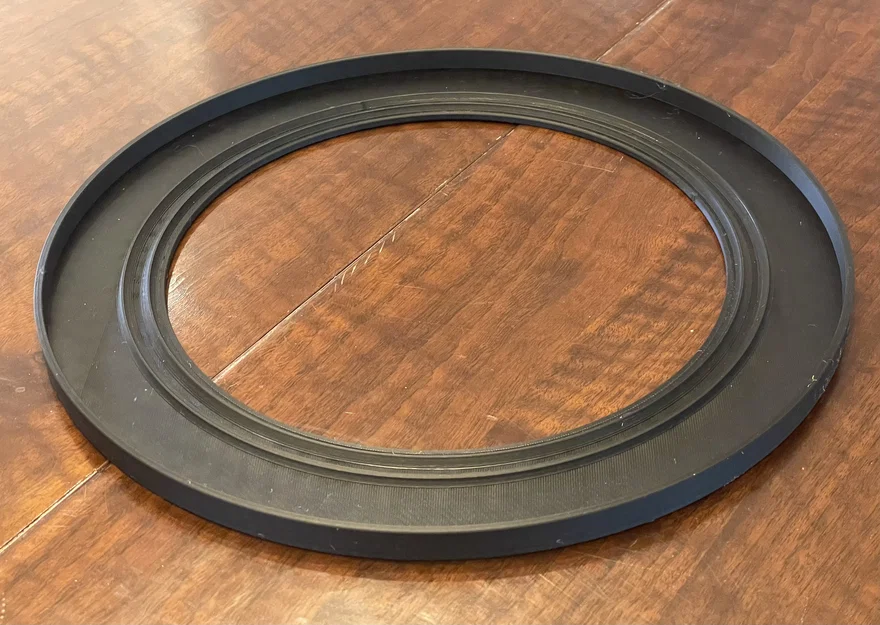

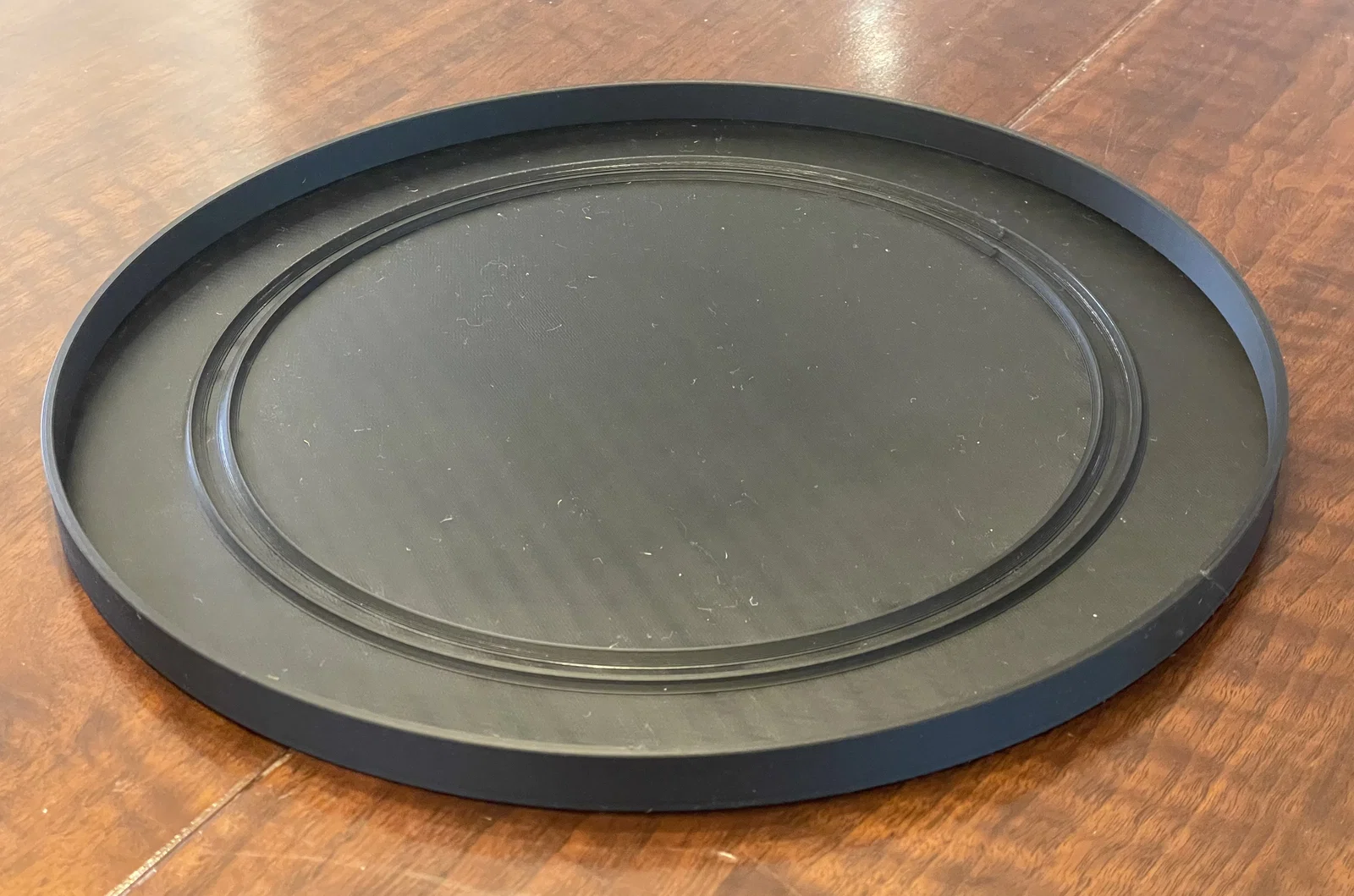

- Độ dày phần top và bottom

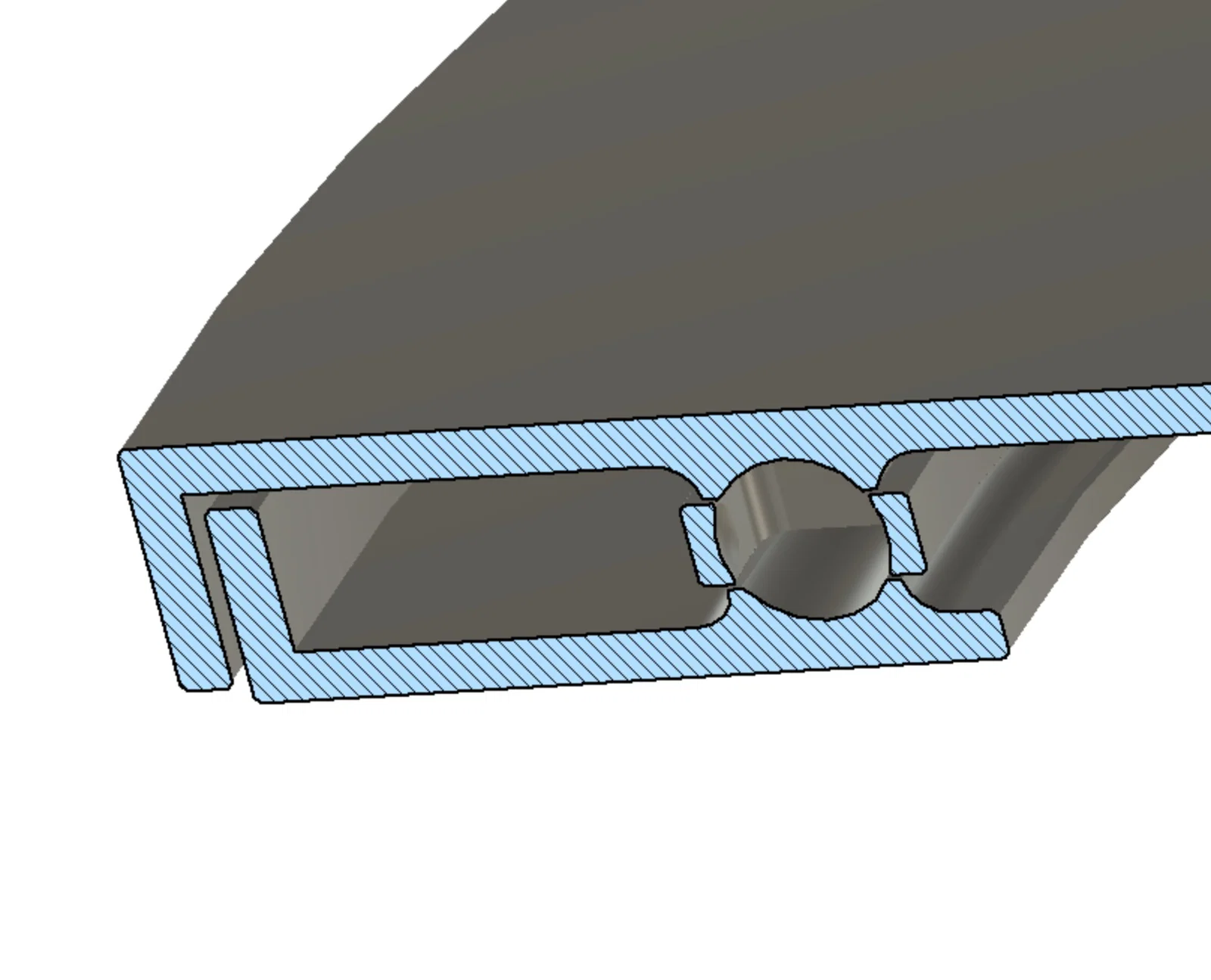

- Khe hở sidewall giữa top và bottom
- Knurling trên OD

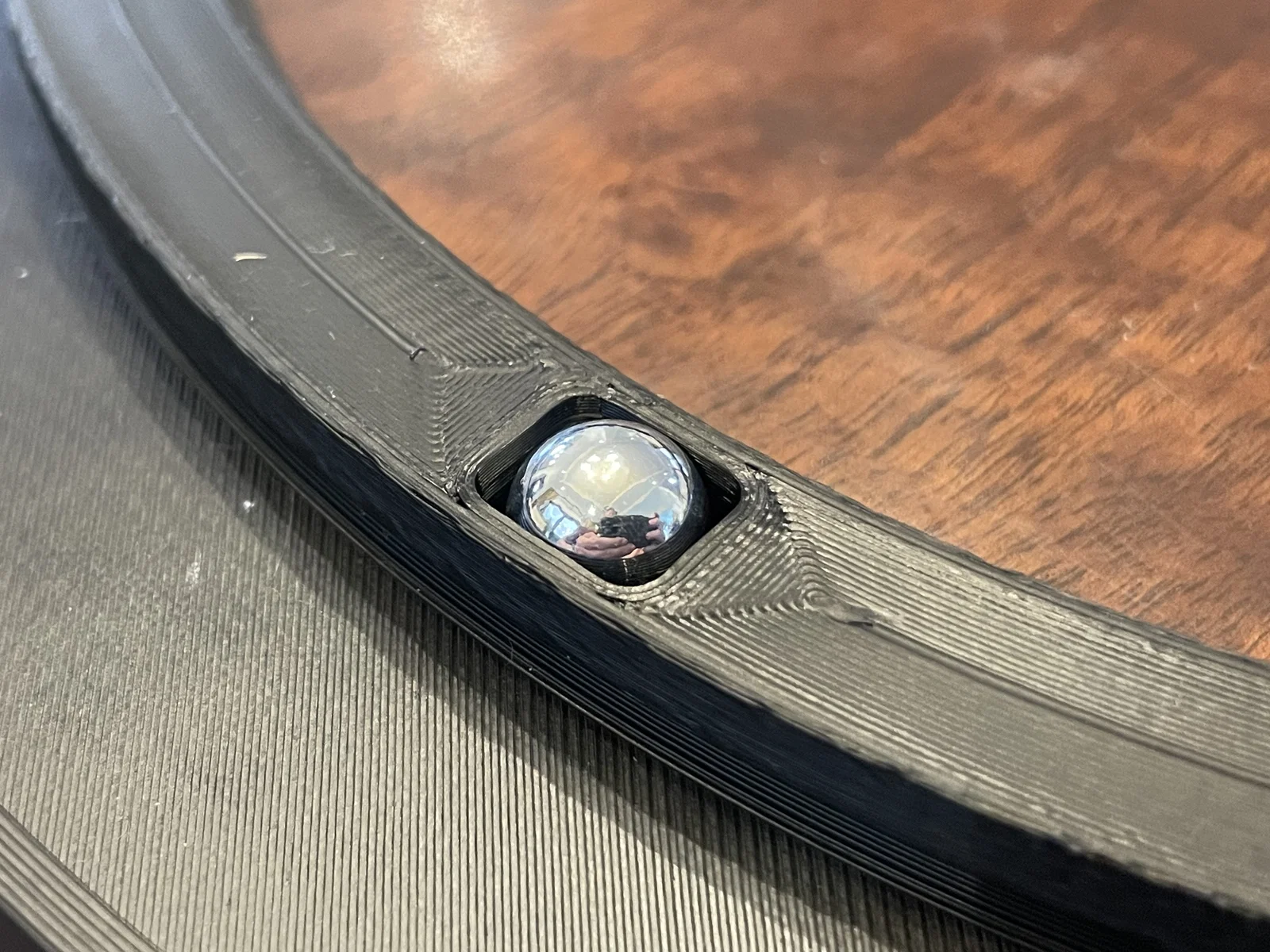

Mình đã đính kèm các file STL cho bản OD 300mm dùng bearings 10mm và bản 150mm dùng bearings 5mm. Các bản này có cả phiên bản có và không có knurling.

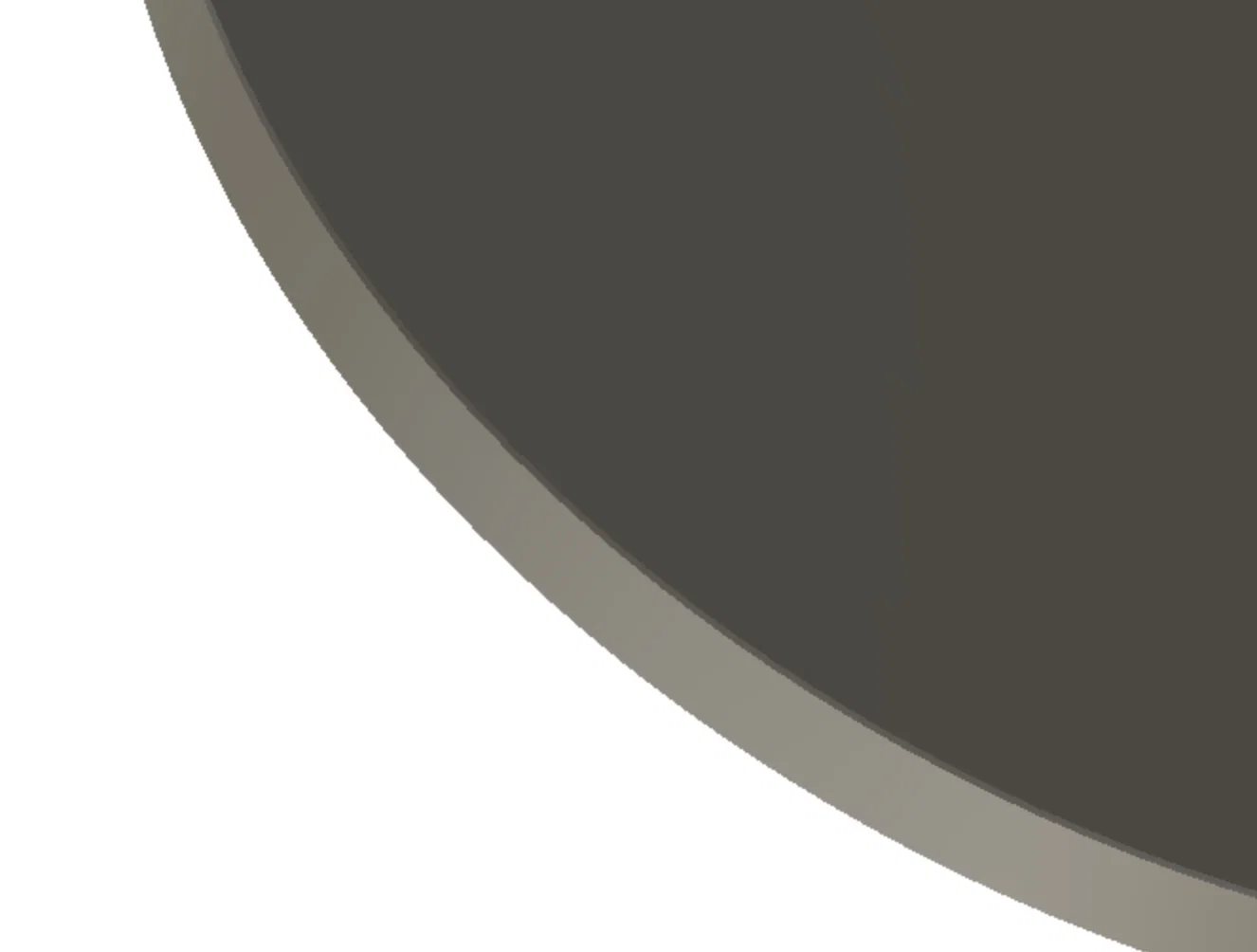

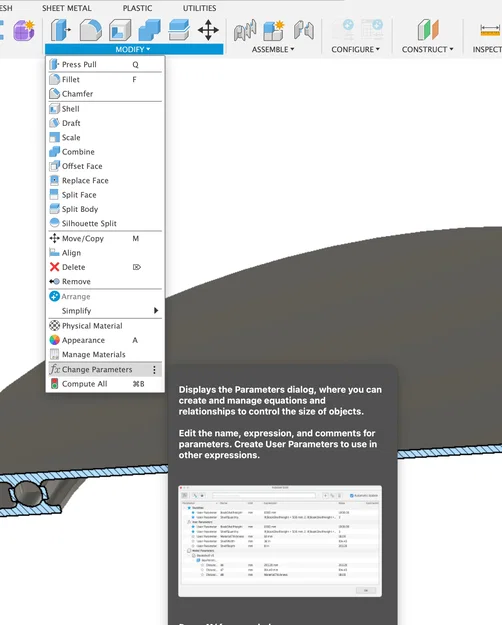

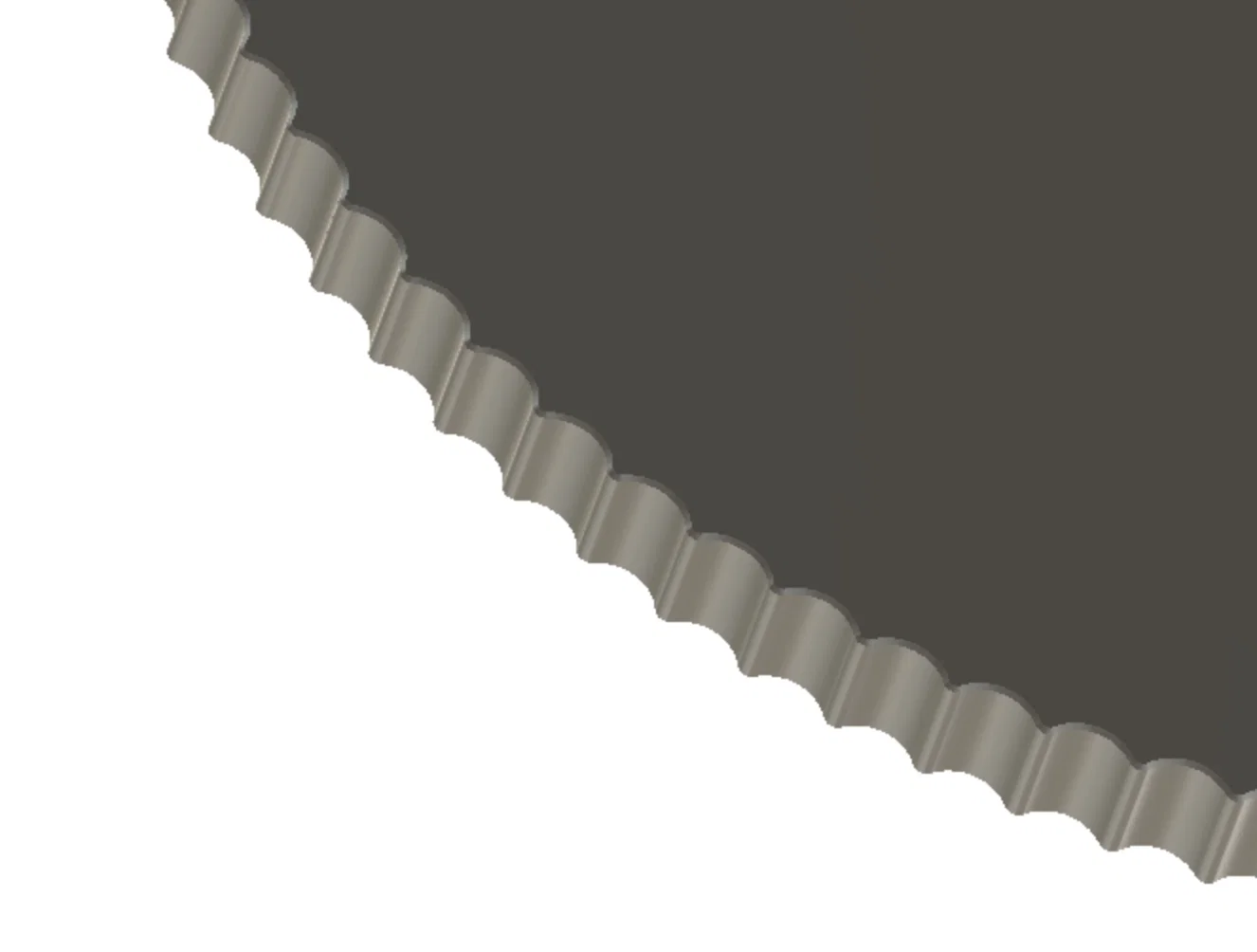

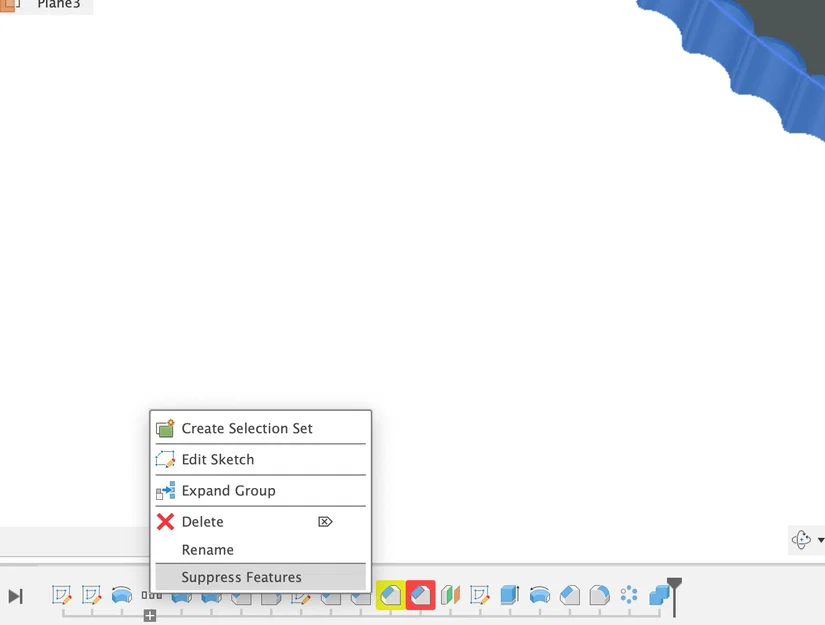

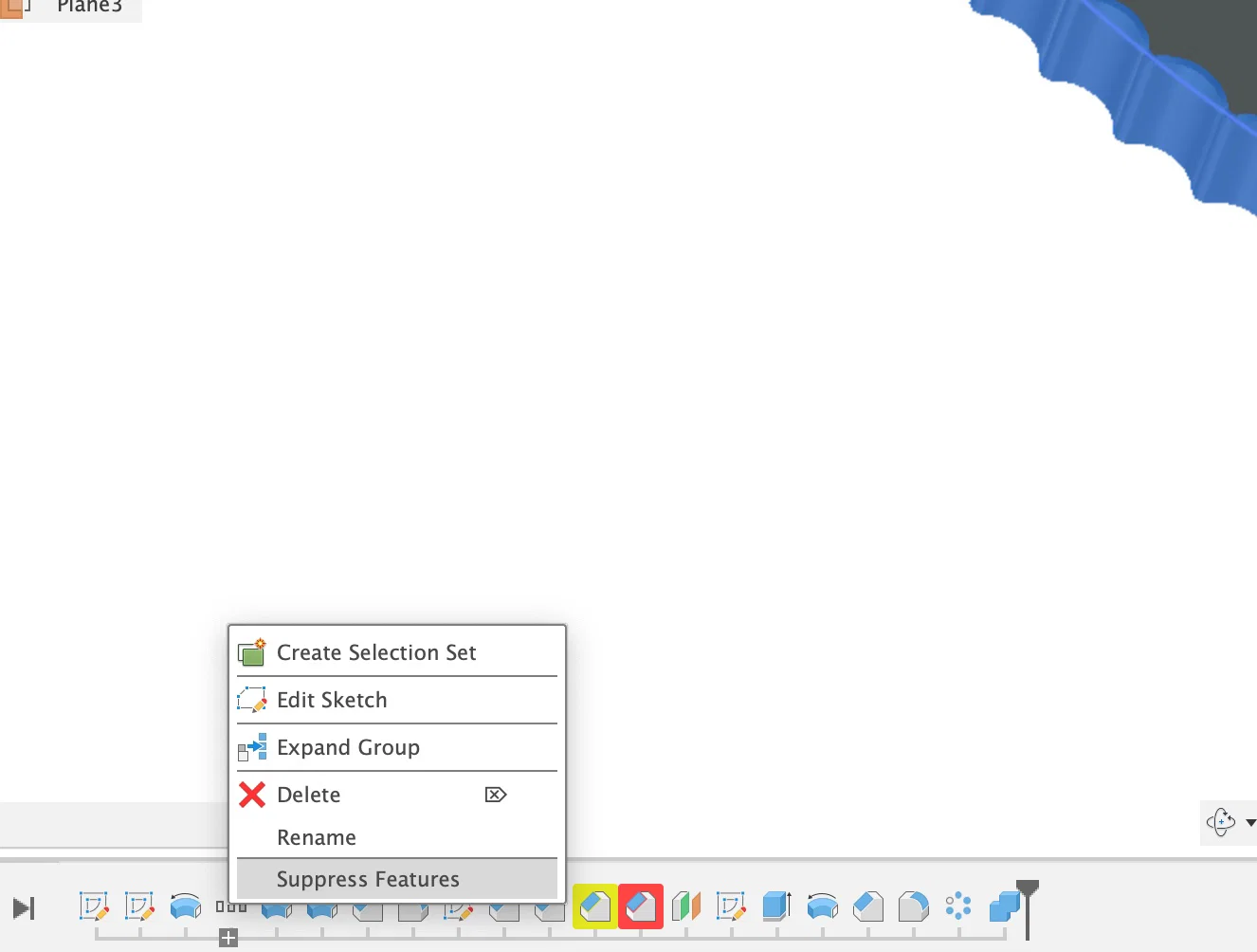

Để thêm knurling trên OD, bạn cần “unsuppress” nhóm feature ở phần timeline phía dưới trong Fuzion360. Khi thêm knurling, bạn cũng cần tính thêm độ dày phát sinh cho tham số “Top sidewall thickness”. Xem ảnh đính kèm.
Nếu bạn cần kích thước khác mà không rành dùng Fuzion 360, cứ nhắn mình, mình có thể làm giúp.
Chúc bạn in vui vẻ!!
