Bộ Giá Đỡ & Sắp Xếp Mũi Dremel Tối Ưu (Ultimate Dremel Tool Bit Holder and Organizer)

Cập nhật 21/04/2024: Sau một thời gian sử dụng bản in của mình, có một miếng Handle bị gãy đột ngột. Vì vậy mình khuyên tăng số perimeters cho phần đó lên 5.

Nếu bạn dùng một cây Dremel (hoặc tool dạng Dremel) đủ lâu, khả năng cao bạn sẽ tích lại khá nhiều mũi/phụ kiện (tool bits). Mấy cái này không chỉ có nhiều loại khác nhau, mà còn có nhiều cỡ shank khác nhau (xem bên dưới).

Dremel Shank Sizes (và hệ thống ký hiệu):

No rings 1/8in .125in 3.18mm
One ring 1/32in .032in 0.79mm
Two rings 1/16in .063in 1.59mm
Three rings 3/32in .094in 2.38mm

Từ trước tới giờ, mình hay dùng một khúc gỗ khoan nhiều lỗ, kèm theo một đống hộp đủ kiểu. Mục tiêu của dự án này là làm một cái giá/khay đựng tool bit đáp ứng các tiêu chí sau:

• chứa được nhiều tool bits
• chứa được bits với nhiều cỡ shank khác nhau
• giúp sắp xếp gọn gàng và dễ lấy
• chiếm ít diện tích
• dùng được nhiều kiểu cấu hình: để bàn, gắn tường hoặc gắn dưới kệ, hoặc gắn pegboard

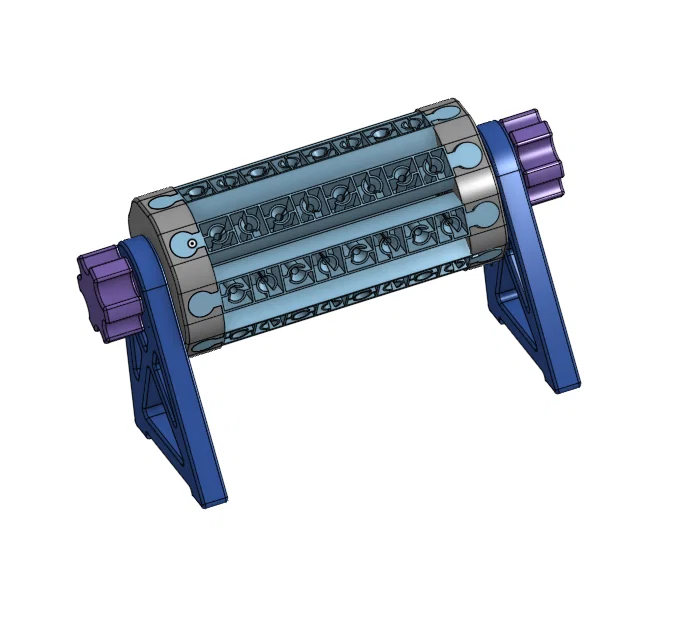

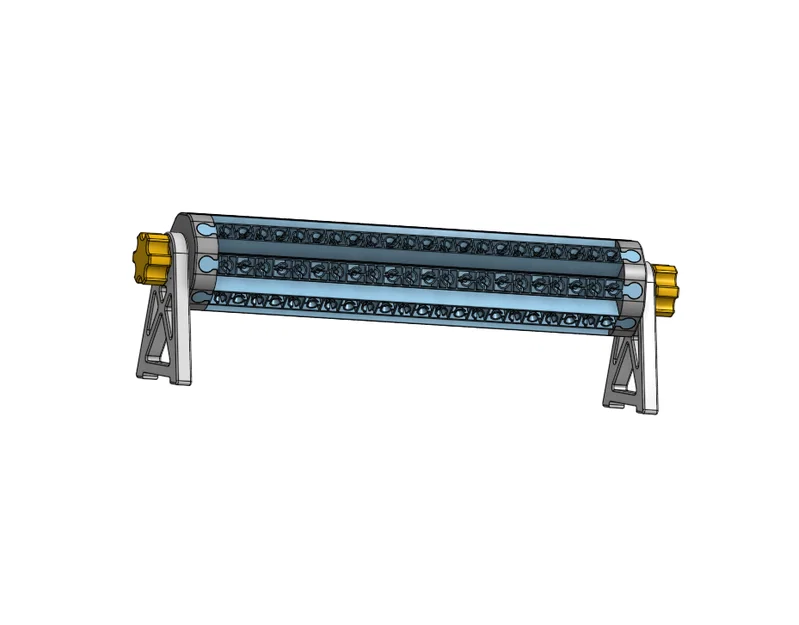

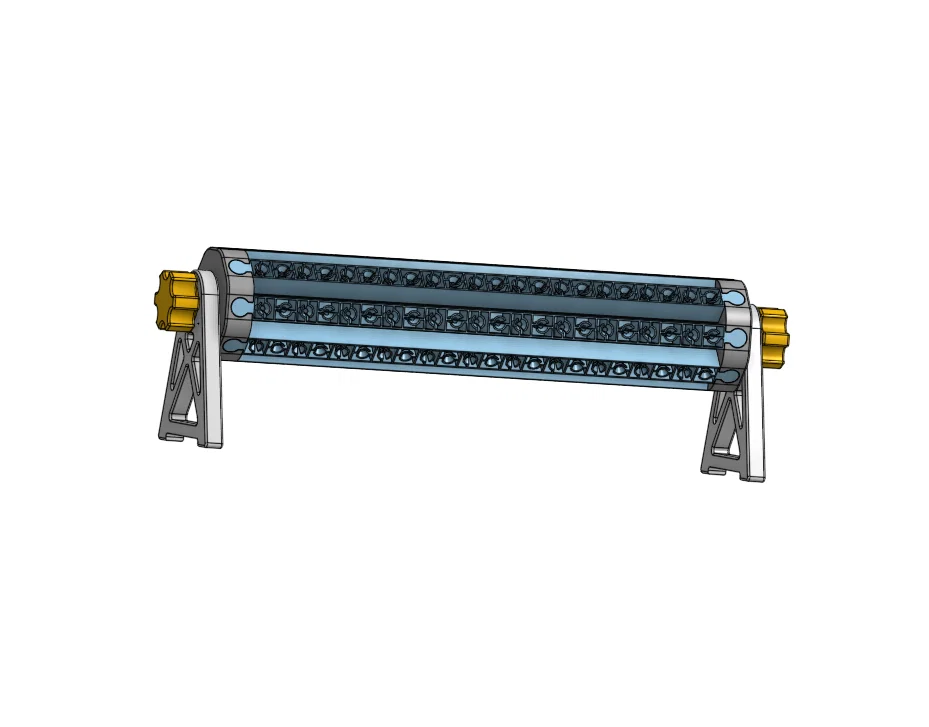

Sau khi thử nghiệm khá nhiều, mình chốt với thiết kế như bên dưới. Bố cục dạng rotary giúp tiết kiệm chỗ, và còn có lợi là nhìn/điểm danh tool bits dễ hơn để chọn nhanh. Cái holder này dùng 8 “arms” gắn trong một khung xoay. Mỗi arm gồm nhiều “cells” — mỗi cell giữ 1 tool bit. Để phù hợp với bộ tool bit to/nhỏ khác nhau, mình có nhiều arm với số cell khác nhau — bạn chỉ cần chọn size hợp nhu cầu. Các size hiện có (và sức chứa tương ứng) như sau:

Cell Approx
Width OAL Capacity
cm in (tool bits)
10 20 8 80
16 27 11 128
20 32 13 160
22 35 14 176

Lưu ý sức chứa trên chỉ là con số danh nghĩa, vì một số tool bits cần khoảng cách rộng hơn (ví dụ cutting disks); mình đề nghị bạn tính dư ra cho chắc.

Mỗi cell có một “spring holder”, gồm 2 miếng hình nón gắn vào hai bên thành cell nhưng không dính ở đáy. Thiết kế này cho phép mỗi nửa có thể flex ngang, và hình nón sẽ tự thích nghi với nhiều đường kính shank khác nhau.

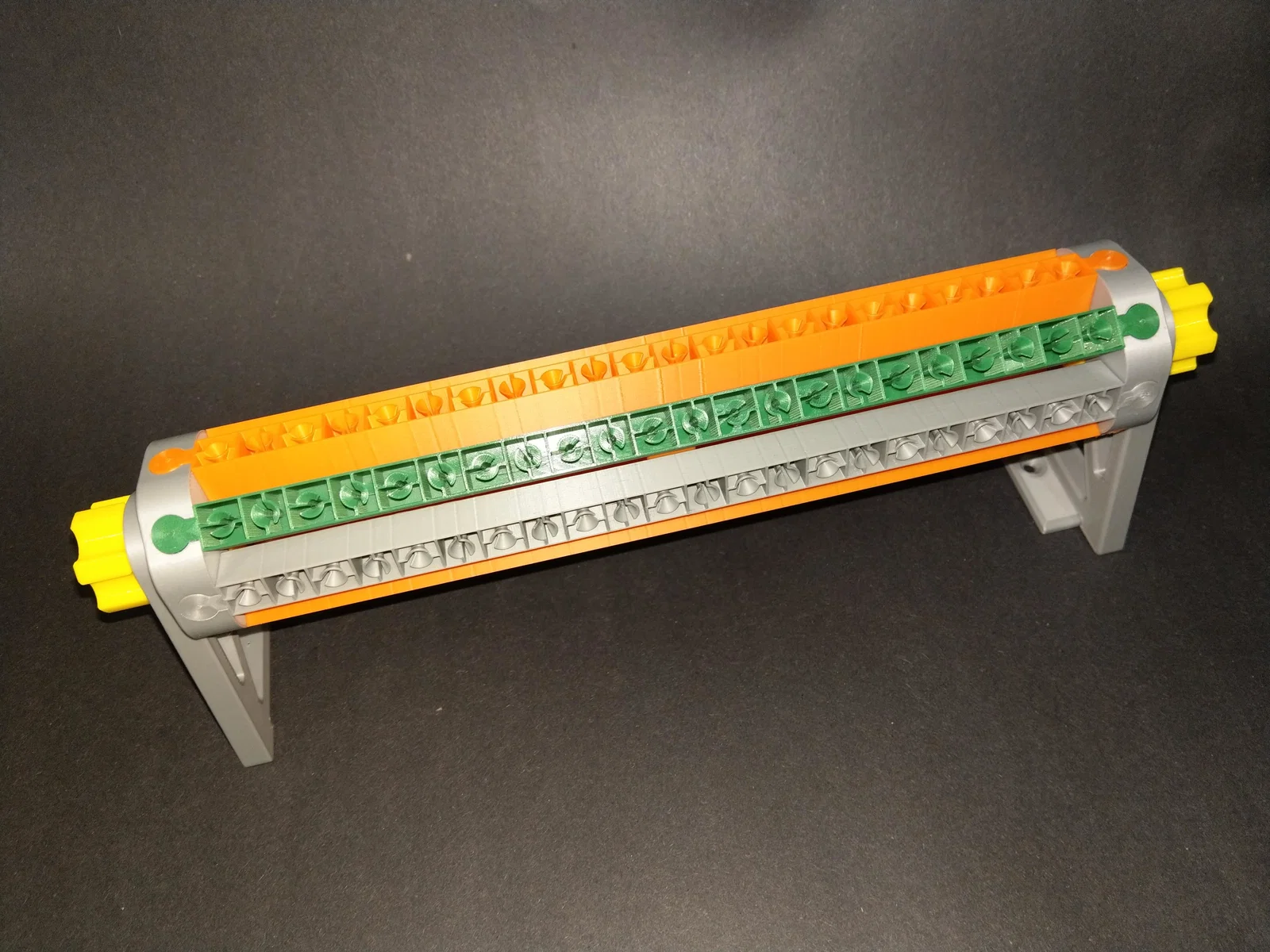

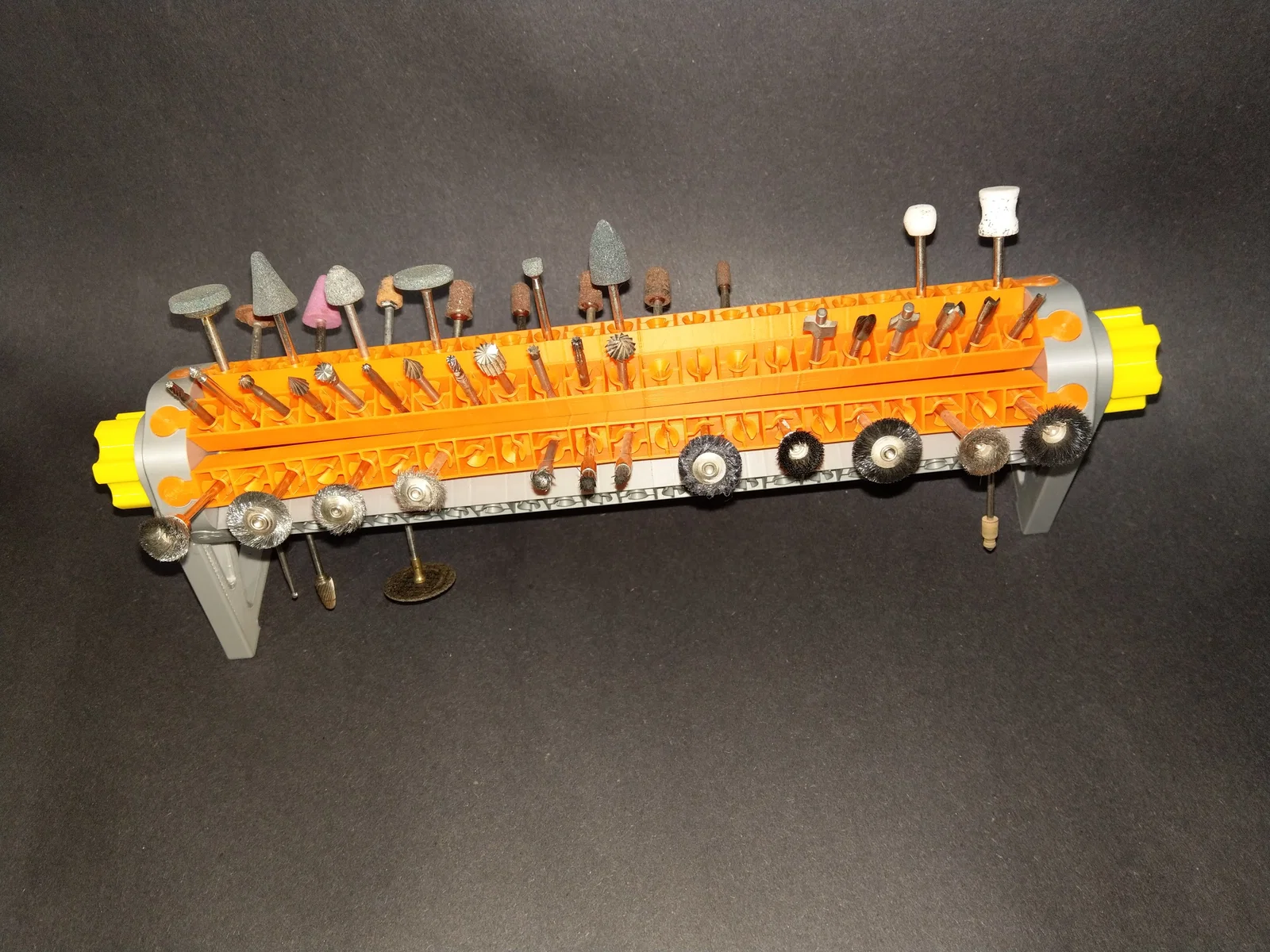

Bản 22 cells là size lớn nhất mà máy in của mình làm được (và có lẽ cũng là size lớn nhất hợp lý). Mình chọn in size này như trong ảnh. Mình in 2 arm bằng 2 màu khác nhau — dùng để phân loại theo cỡ shaft. Một lựa chọn khác là in nhiều holder nhỏ hơn.

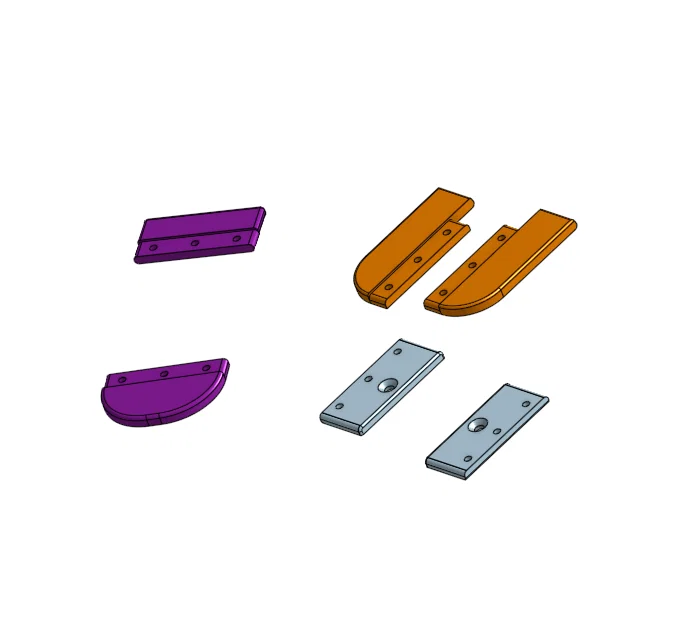

Ngoài bản holder cơ bản để bàn, mình có làm thêm các adapter cho những kiểu gắn khác. Các adapter này bắt vào đáy mỗi chân khung bằng 3 con vít M3x10 self tapping flat head (hoặc tương đương #4). Các loại mounting adapter gồm:

• plate: dùng để bắt lên tường hoặc mặt dưới kệ bằng vít gỗ M4 flat head (hoặc tương đương #10).
• PegPlateH: dùng để gắn holder theo phương ngang lên pegboard.
• PegPlateV: dùng để gắn holder theo phương dọc lên pegboard.

Hướng dẫn lắp ráp có trong phần Print Instructions.

File OnShape 3D CAD của mẫu này ở đây:

https://cad.onshape.com/documents/4077388df02afe1449d1c70b/w/488fd7ad6501d5980b5b018e/e/283953ee66139b2444959f32

Print instructions

PRINTING

In PLA bằng các file 3mf đi kèm; nếu không thì:

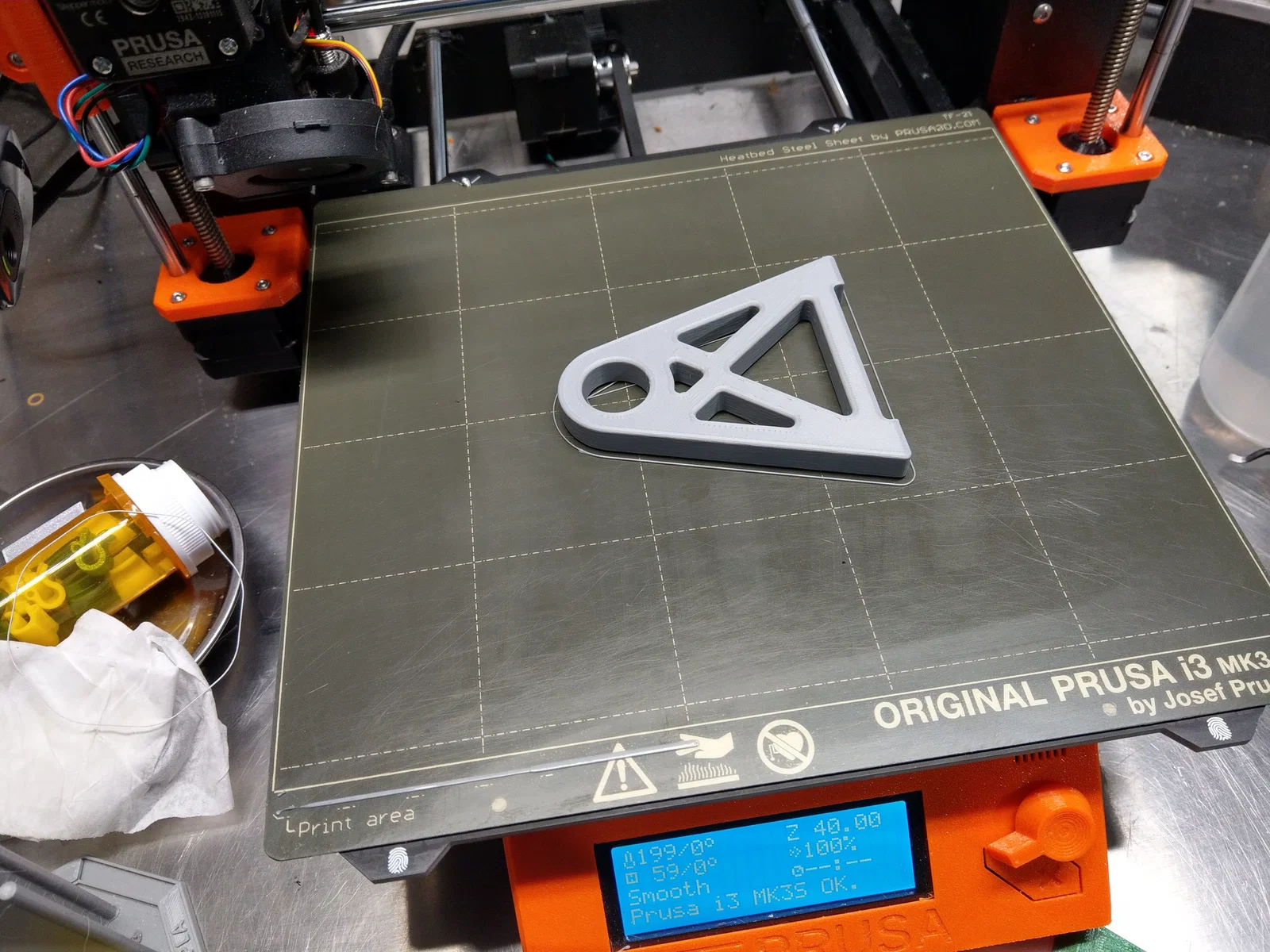

• stands: 3 perimeters, 15% rectilinear infill

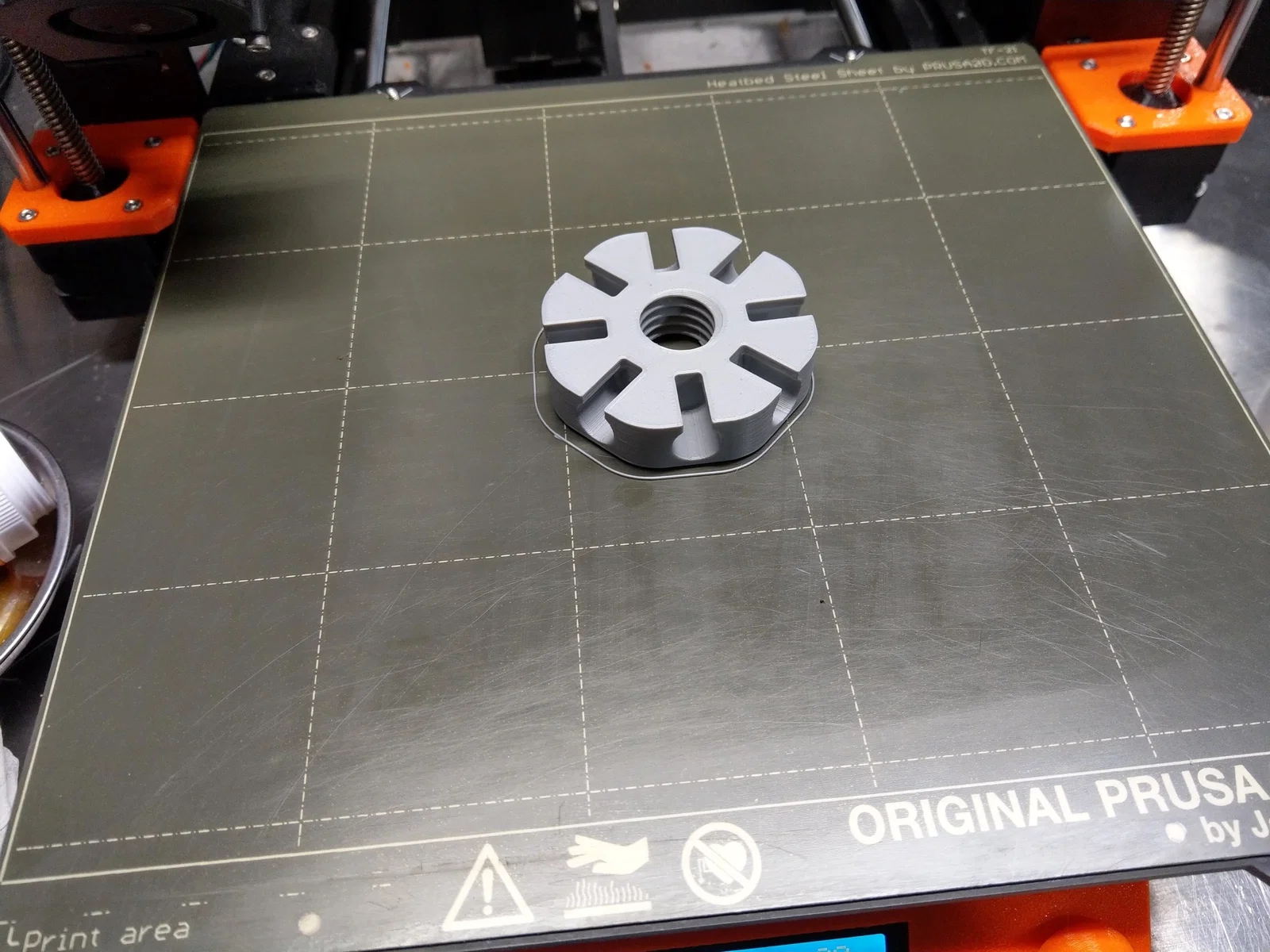

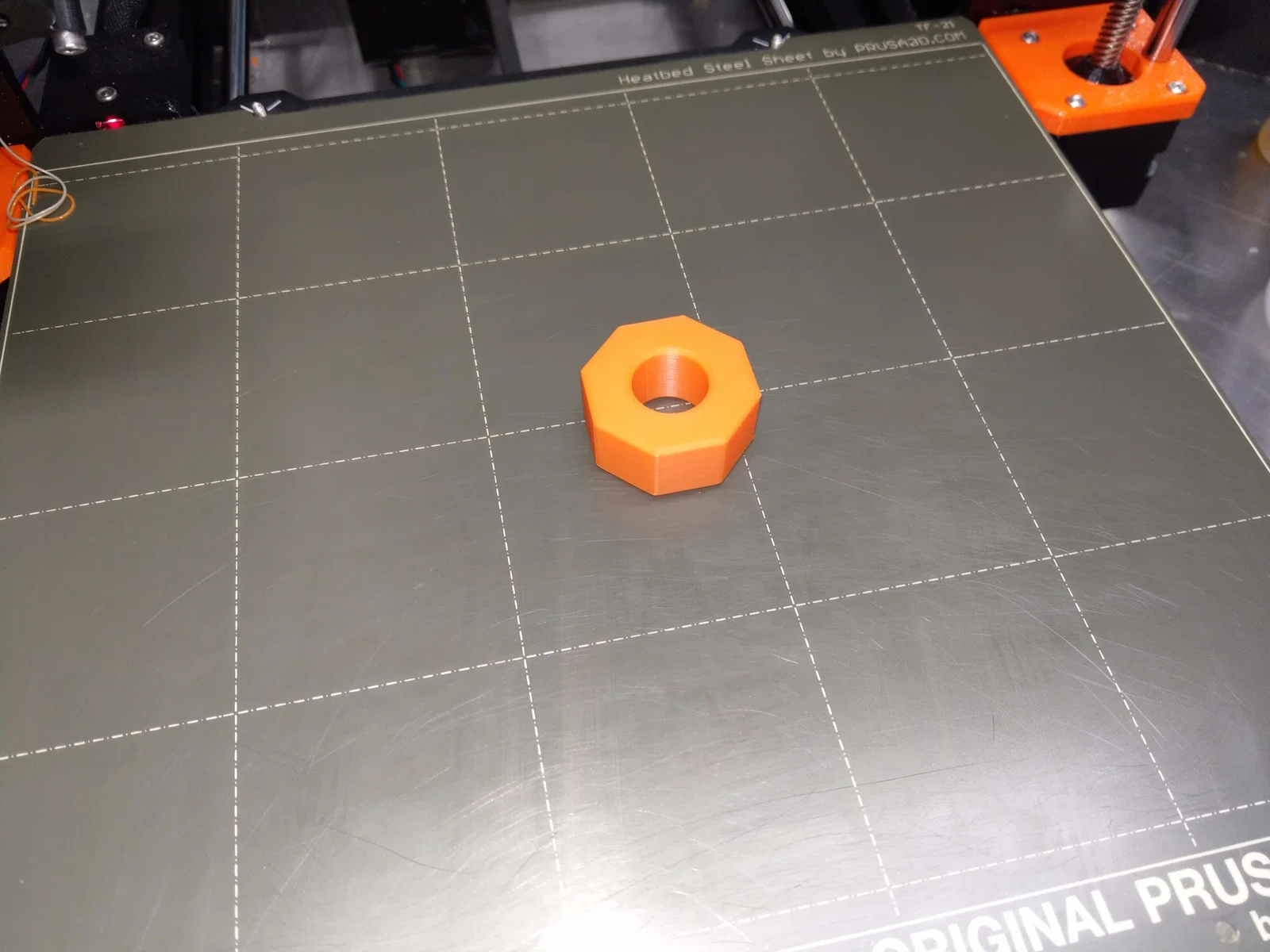

• wheels: 2 perimeters, 10% rectilinear infill; in với khe gắn bitholder hướng lên trên

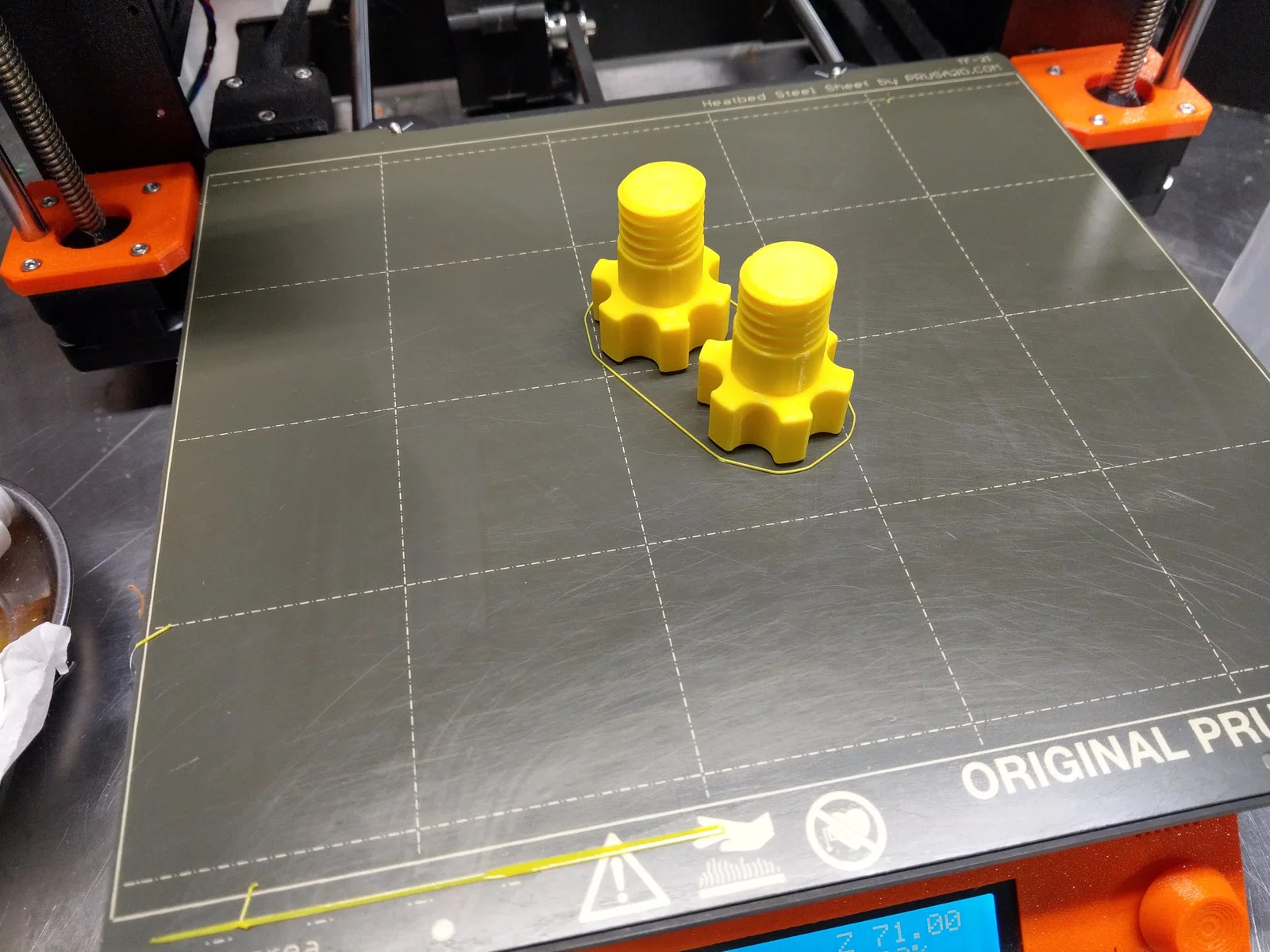

• handles: 2 perimeters, 20% rectilinear infill; in với phía có lỗ/vị trí vít hướng lên trên

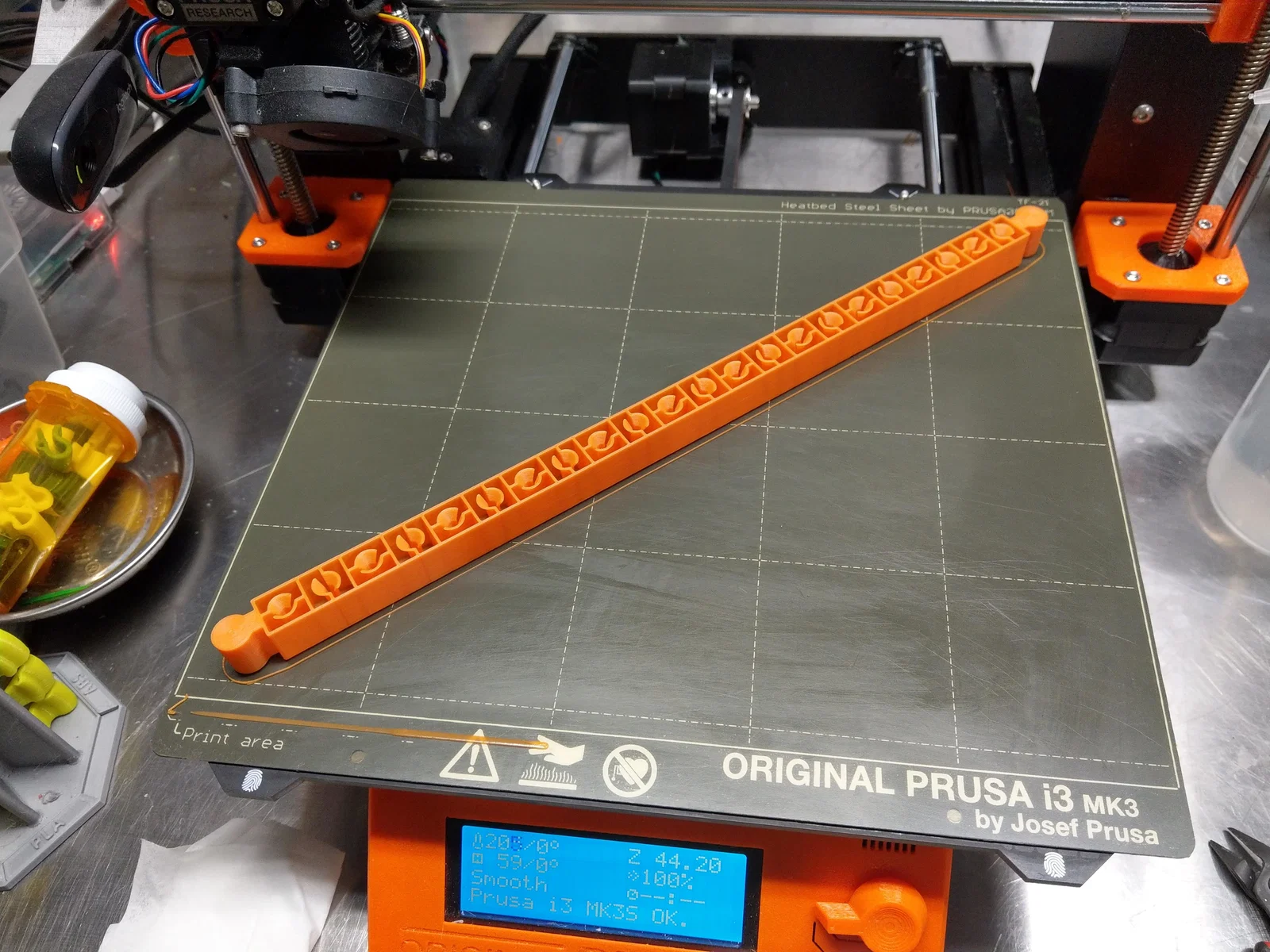

• bitholders: 2 perimeters, 25% rectilinear infill; in với mặt phẳng úp xuống; xoay các holder dài để vừa build plate
• brace: 2 perimeters, 15% rectilinear infill
• adapter plates: 4 perimeters, 25% rectilinear infill
• hooks: 5 perimeters; dùng brim; in nằm nghiêng (on side)

Các phần bắt buộc như sau:

• Handle: cần 2 cái; đây là núm vặn bắt vào wheel
• Wheel: cần 2 cái; đây là phần giữ các bit-holders
• Bitholders: cần 8 cái; chọn size bạn muốn rồi in cả 8 cái cùng size. Có thể chọn nhiều màu để dễ sắp xếp tool bits.
• Stand: cần 2 cái; đây là khung giữ handles và wheels

Các phần tuỳ chọn như sau:

• Brace: khuyên dùng khi in các bitholder dài hơn
• ScrewPlate: cần 2 cái; dùng khi bắt vít cố định
• PegPlateV và bộ peg: cần 2 cái; dùng để gắn lên pegboard theo phương dọc
• PegPlateH và bộ peg: cần 2 cái; dùng để gắn lên pegboard theo phương ngang
• Peg hooks: bạn sẽ cần nếu gắn holder lên pegboard.

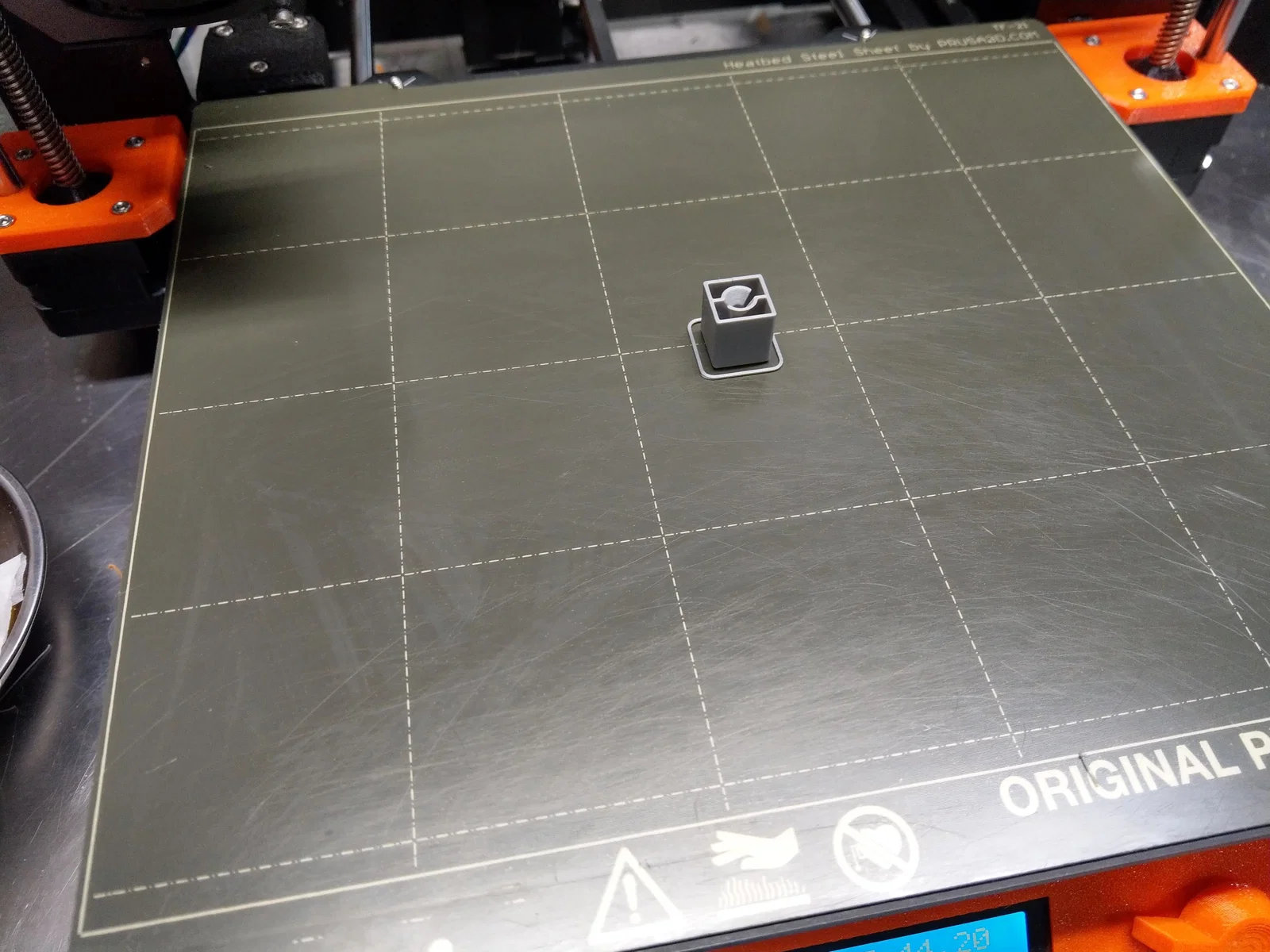

• Bitholder test block: một “cell” đơn lẻ để in thử.

ASSEMBLY

MOUNTING PLATES

Mình khuyên bạn gắn các mounting plates (nếu dùng) trước khi bắt đầu lắp phần chính.

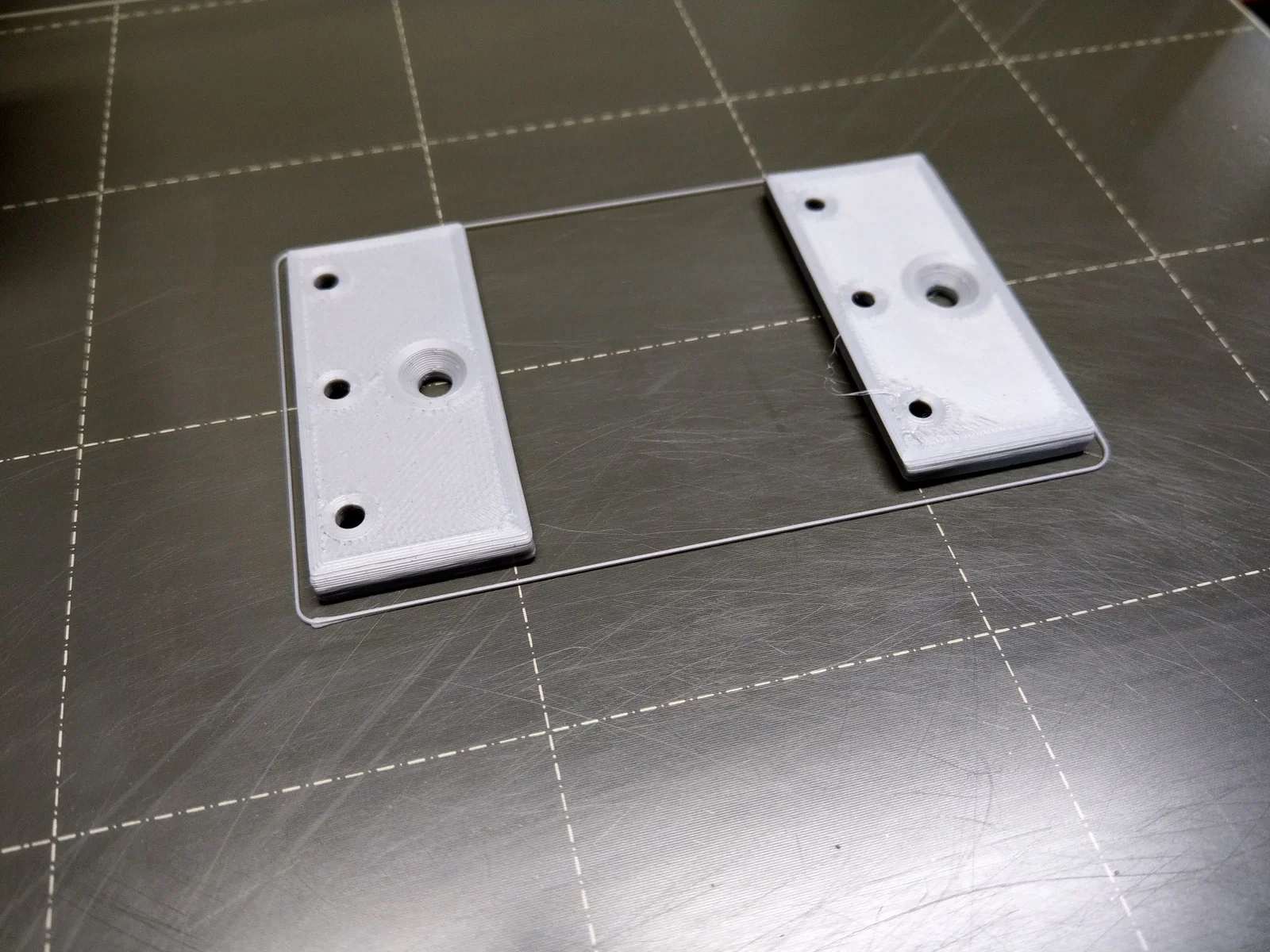

In ra 2 bộ mounting plates theo kiểu mount bạn muốn. Mỗi plate bắt vào đáy một stand frame bằng 3 con vít M3x10 flat-head self-tapping (hoặc tương đương #4).

• ScrewPlate: có thể gắn với lỗ bắt nằm phía trong hoặc phía ngoài khung tuỳ ý. Dùng vít gỗ M5 (hoặc tương đương #10) để bắt cố định.

Các adapter plates để gắn pegboard yêu cầu bạn lắp thêm “hooks” vào adapter. File 3mf đi kèm sẽ in đủ số hooks cần thiết (dư vài cái phòng hờ).

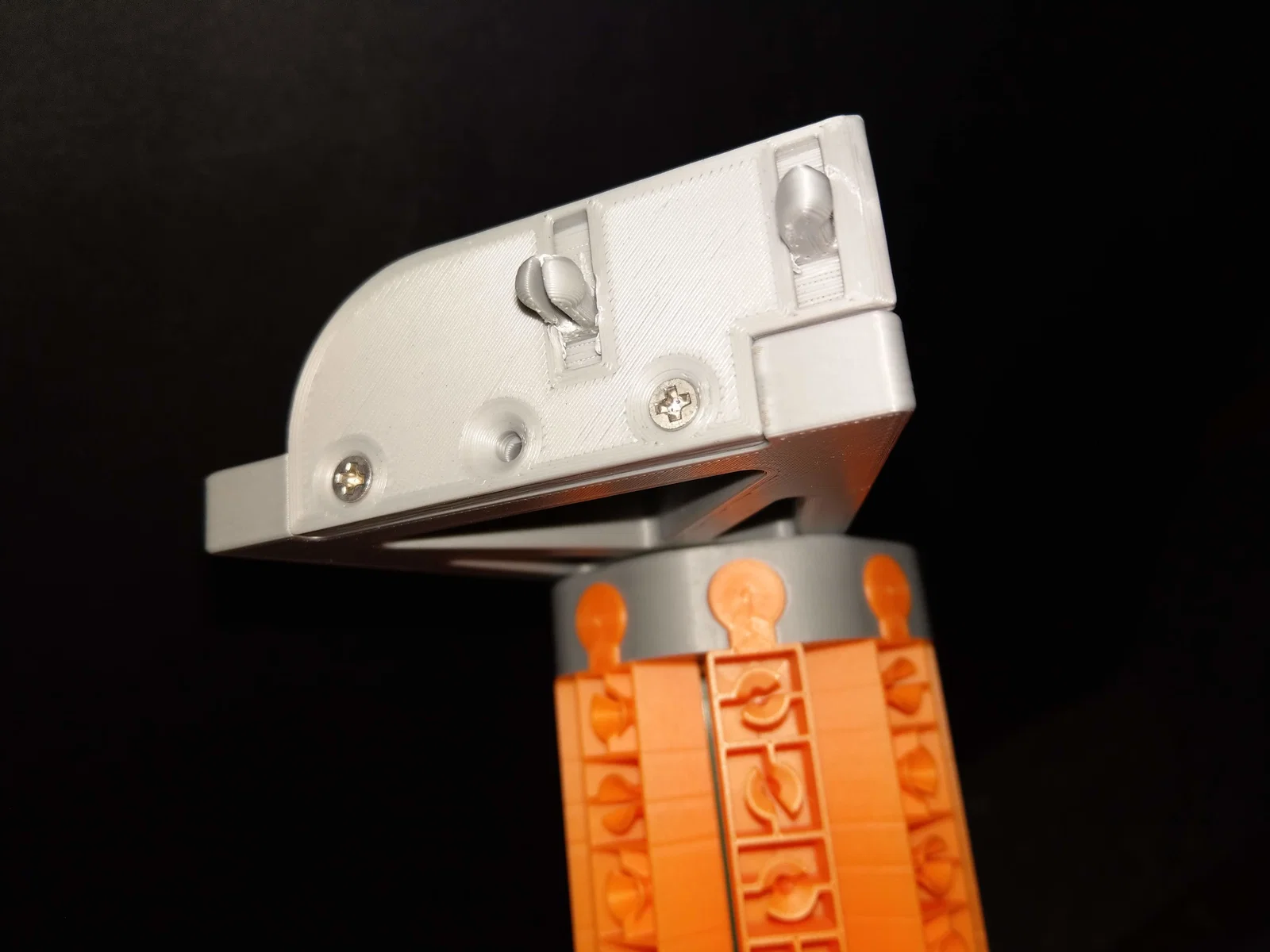

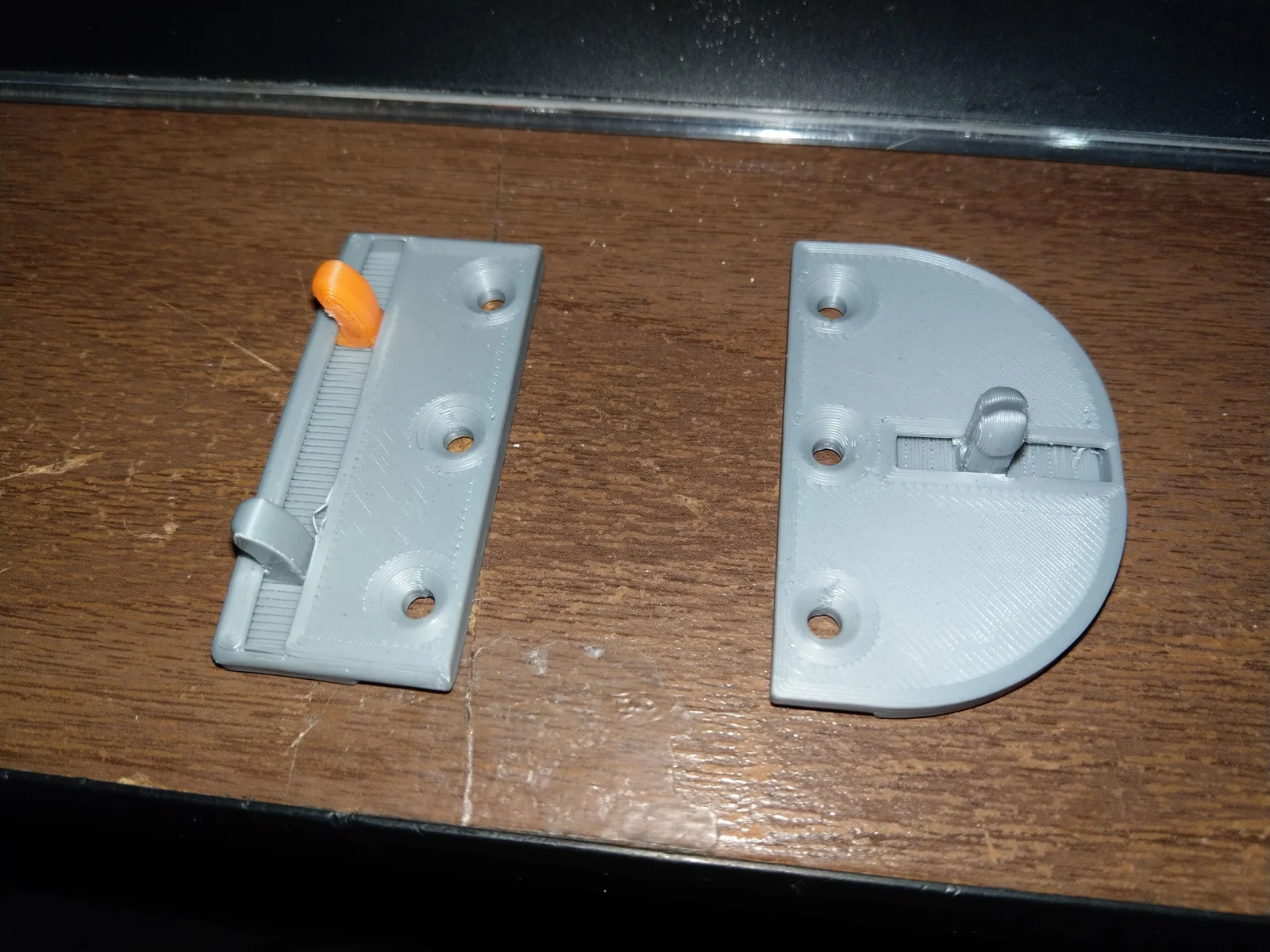

Hooks sẽ khít khá chặt, nên nhớ cắt tỉa phần bavia/nhựa thừa do brim để lại. Để lắp hook, xoay hook lệch 90 độ so với vị trí cuối cùng rồi ép phần “foot” vào khe (sẽ rất khít); nên dùng kìm mũi nhọn (needle-nose pliers) để hỗ trợ. Khi hook đã vào hết khe, xoay về đúng vị trí — bạn sẽ thấy ban đầu hơi cứng, tới lúc hook “pop” vào đúng chỗ. Xem ảnh để biết đúng hình dạng sau khi lắp (lưu ý trong ảnh mình chỉ dùng 2 con vít để test; mình khuyên dùng đủ 3 con cho lắp ráp cuối).

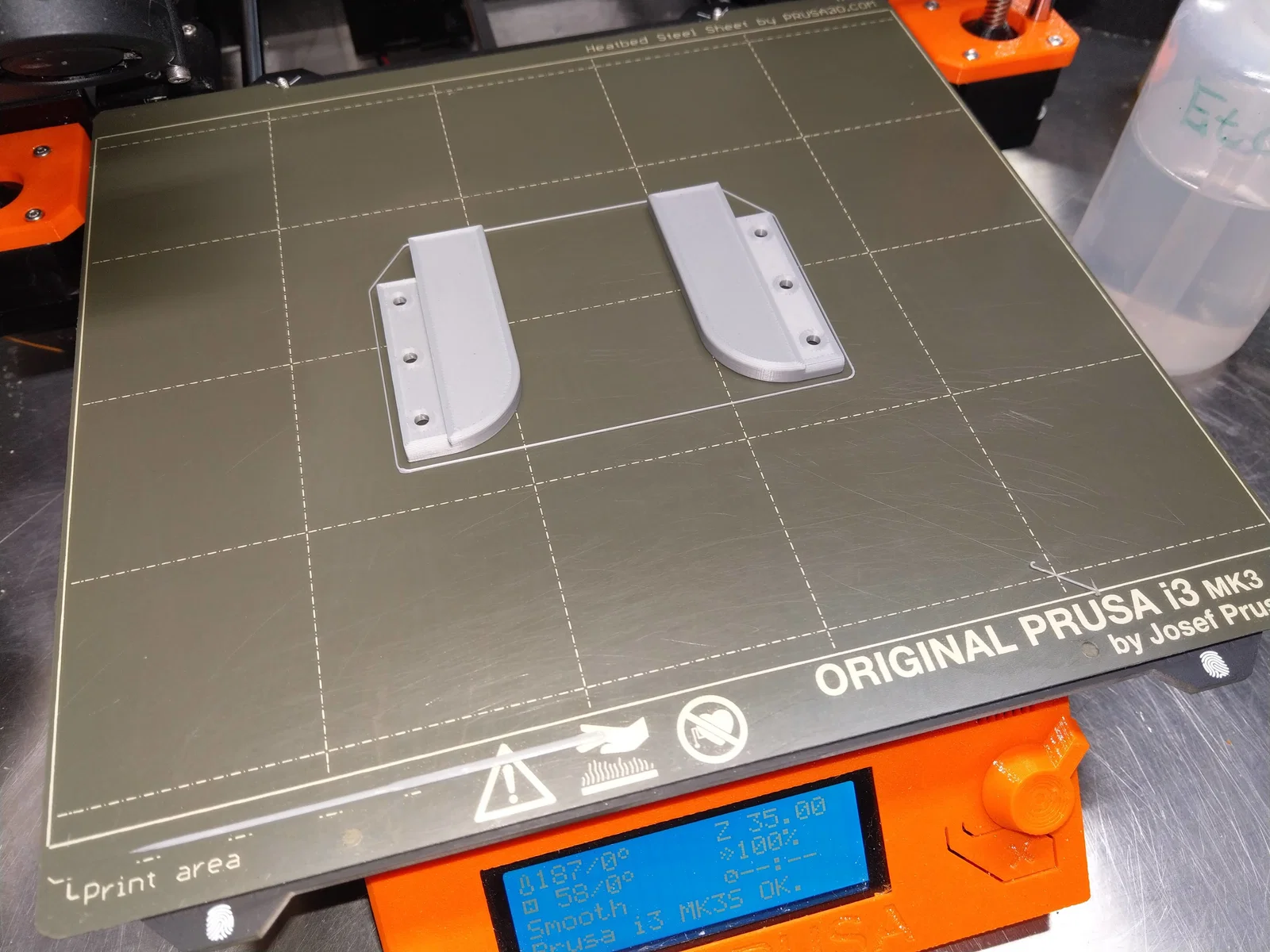

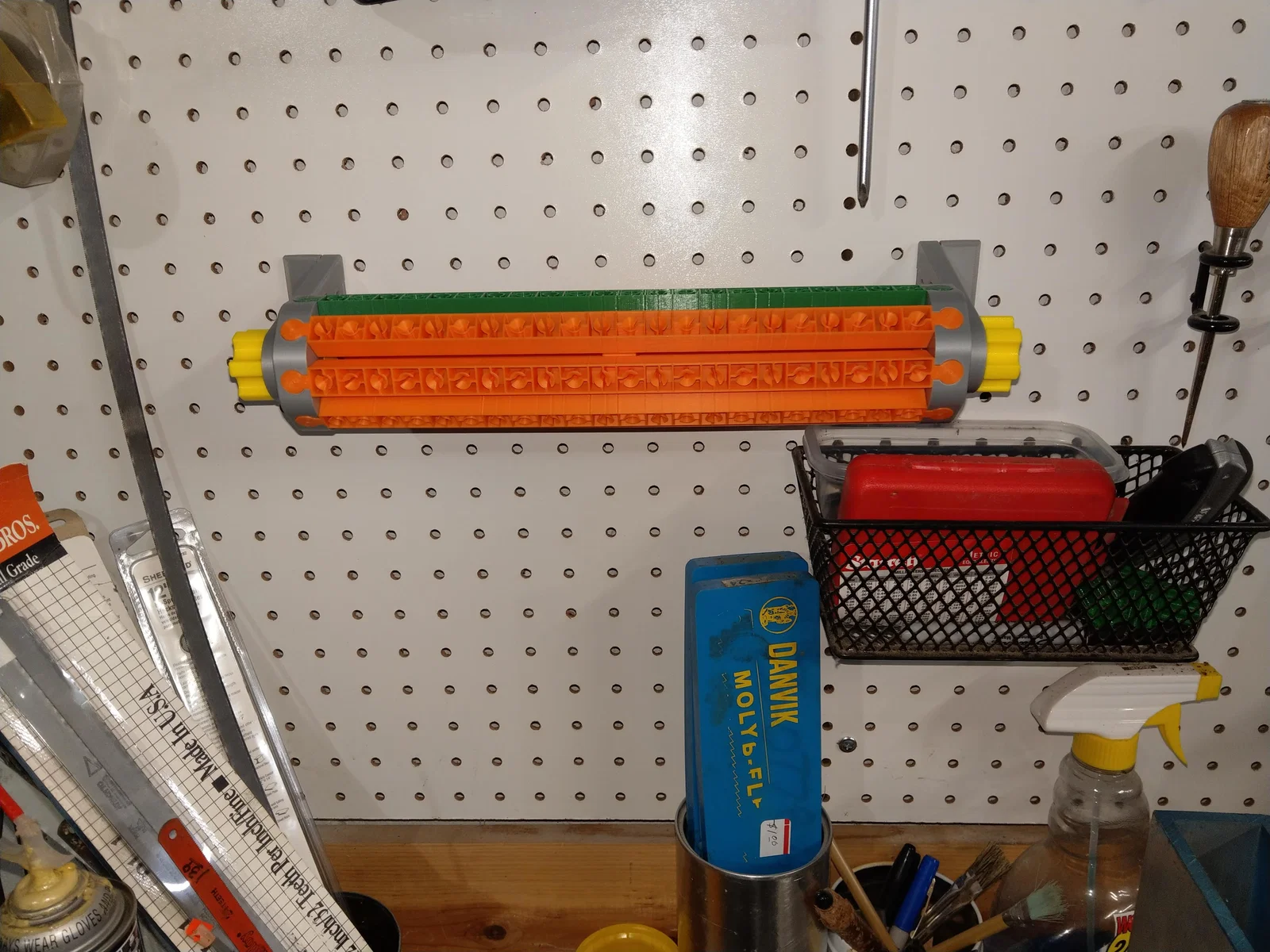

PegPlate H: dùng 2 plate này — một bên trái và một bên phải, để gắn theo phương ngang lên pegboard. Gắn 1 curved hook vào mỗi khe trên, và 1 straight hook vào mỗi khe dưới. Canh chỉnh hooks theo phương ngang trong khe để khớp khoảng cách lỗ pegboard của bạn.

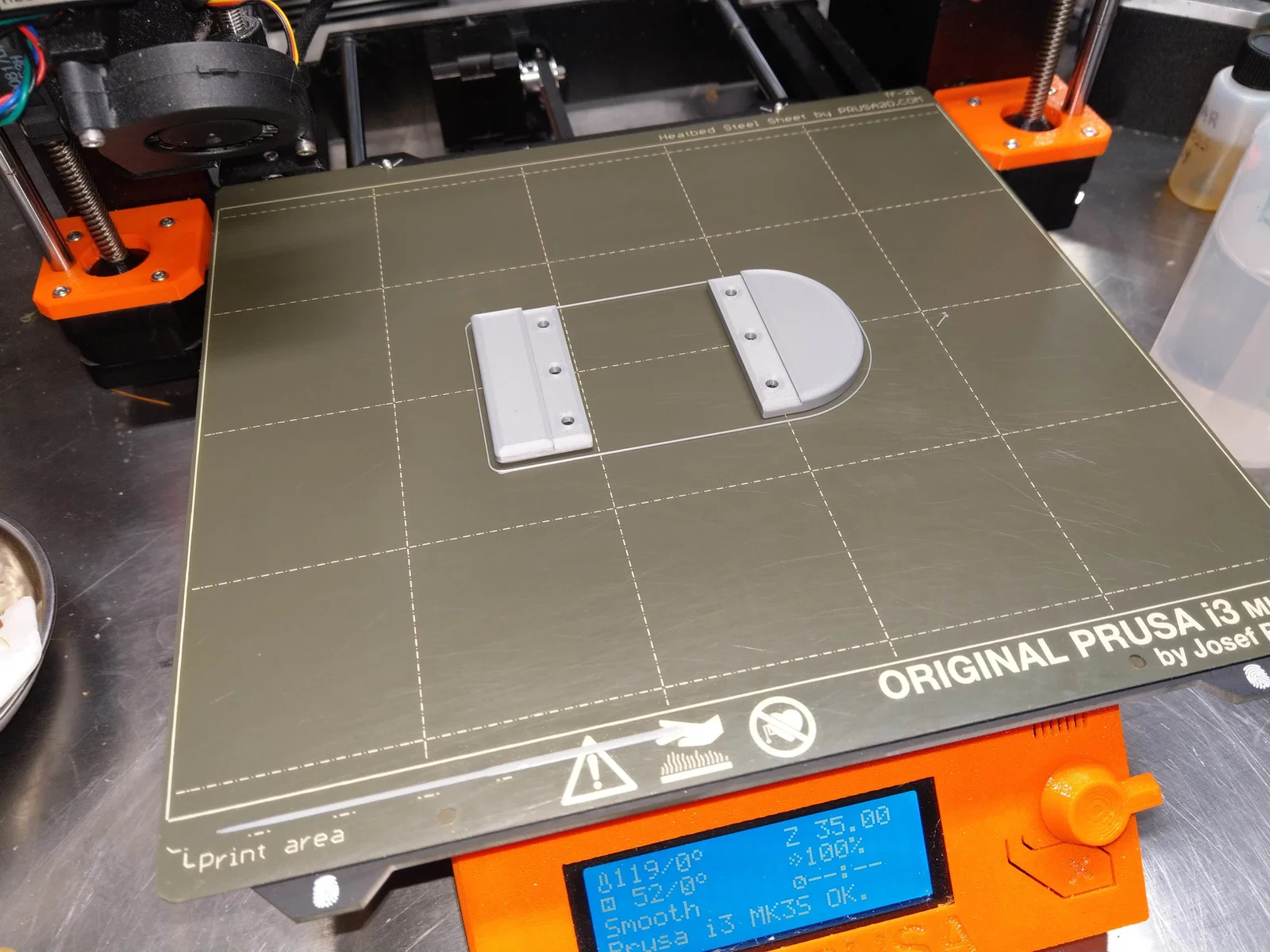

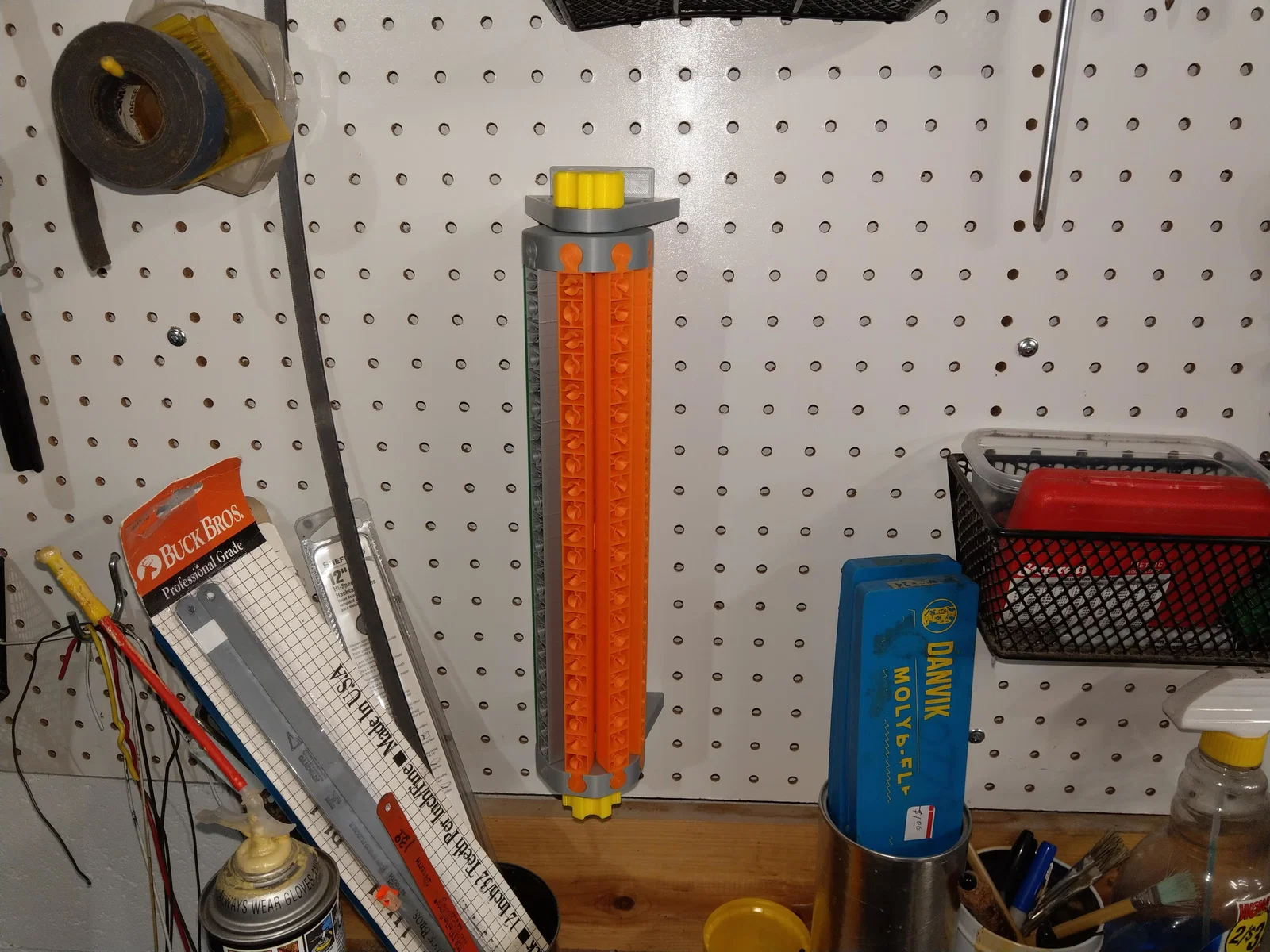

PegPlate V: dùng 2 plate này — một cái ở trên (hình chữ nhật) và một cái ở dưới (bo tròn) để gắn theo phương dọc lên pegboard. Gắn 2 curved hooks vào plate trên. Gắn 1 straight hook vào plate dưới. Canh chỉnh hooks theo phương ngang ở plate trên, và theo phương dọc ở plate dưới, để khớp khoảng cách lỗ pegboard.

MAIN ASSEMBLY

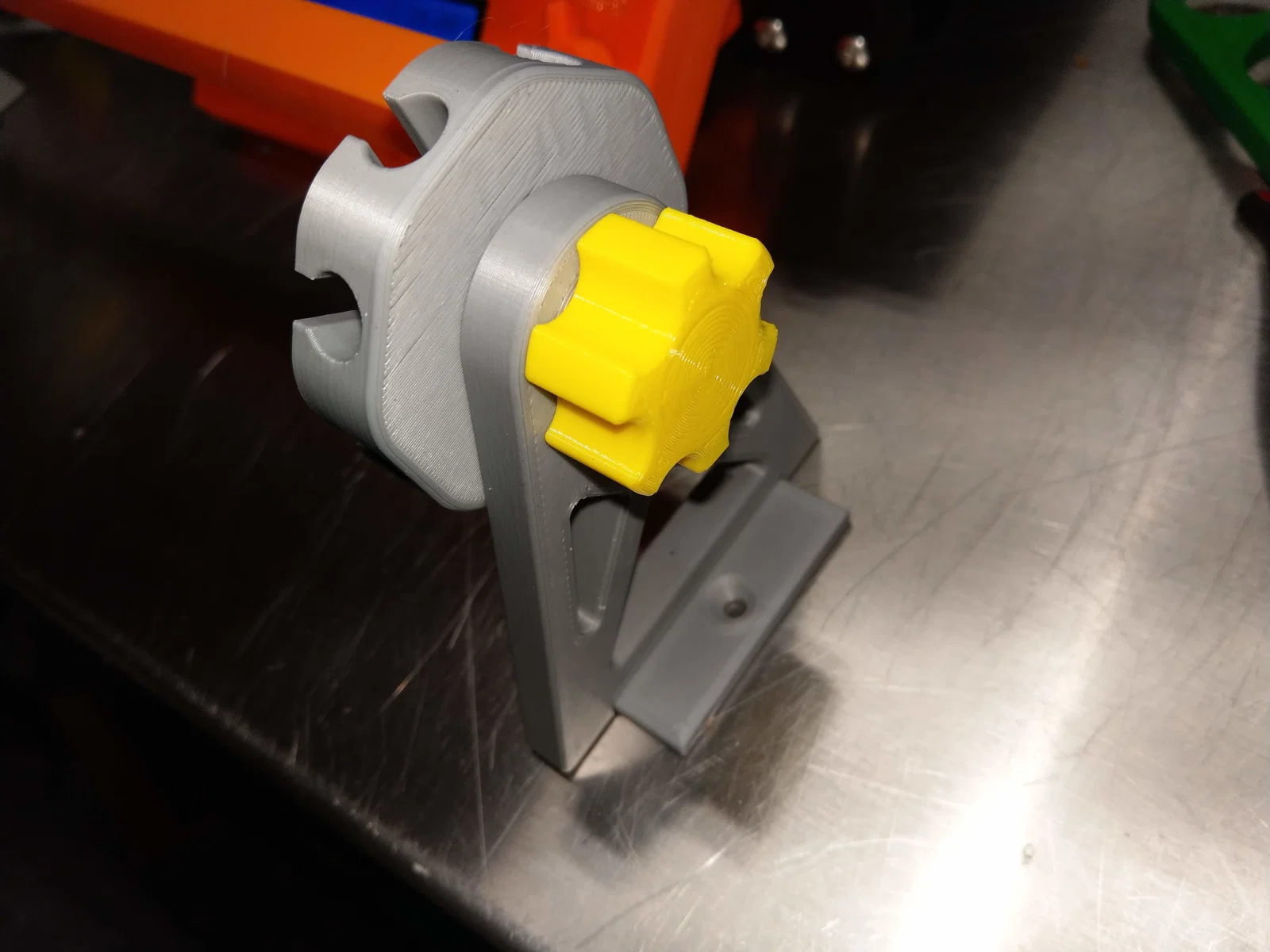

Bắt đầu lắp bằng cách luồn mỗi handle xuyên qua một stand frame. Wheels có các gờ nổi để tạo ma sát khi xoay; mình khuyên bạn chỉnh độ ma sát bằng cách dùng dao rọc giấy cạo nhẹ từng gờ cho tới khi chỉ còn ma sát nhẹ. Mình cũng có chấm một ít mỡ (grease) trước khi lắp cuối.

Khi handle đã luồn vào frame stands, vặn mỗi wheel vào một handle; lưu ý các khe mở trên wheel phải hướng ra xa khỏi khung. Siết handle chắc tay nhưng đừng siết quá mạnh kẻo nứt/gãy.

QUAN TRỌNG!: Trước khi gắn các bit-holders vào wheels, hãy cắm một tool bit cỡ 1/8" (3mm) vào từng lỗ. Lý do là có thể phần “springs” bị dính nhẹ ở đáy cell; cắm tool bit sẽ phá chỗ dính này và giúp việc cắm bit sau đó dễ hơn. Lần đầu cắm, bạn có thể nghe tiếng “tách” như kiểu bung ra; chuyện này bình thường.

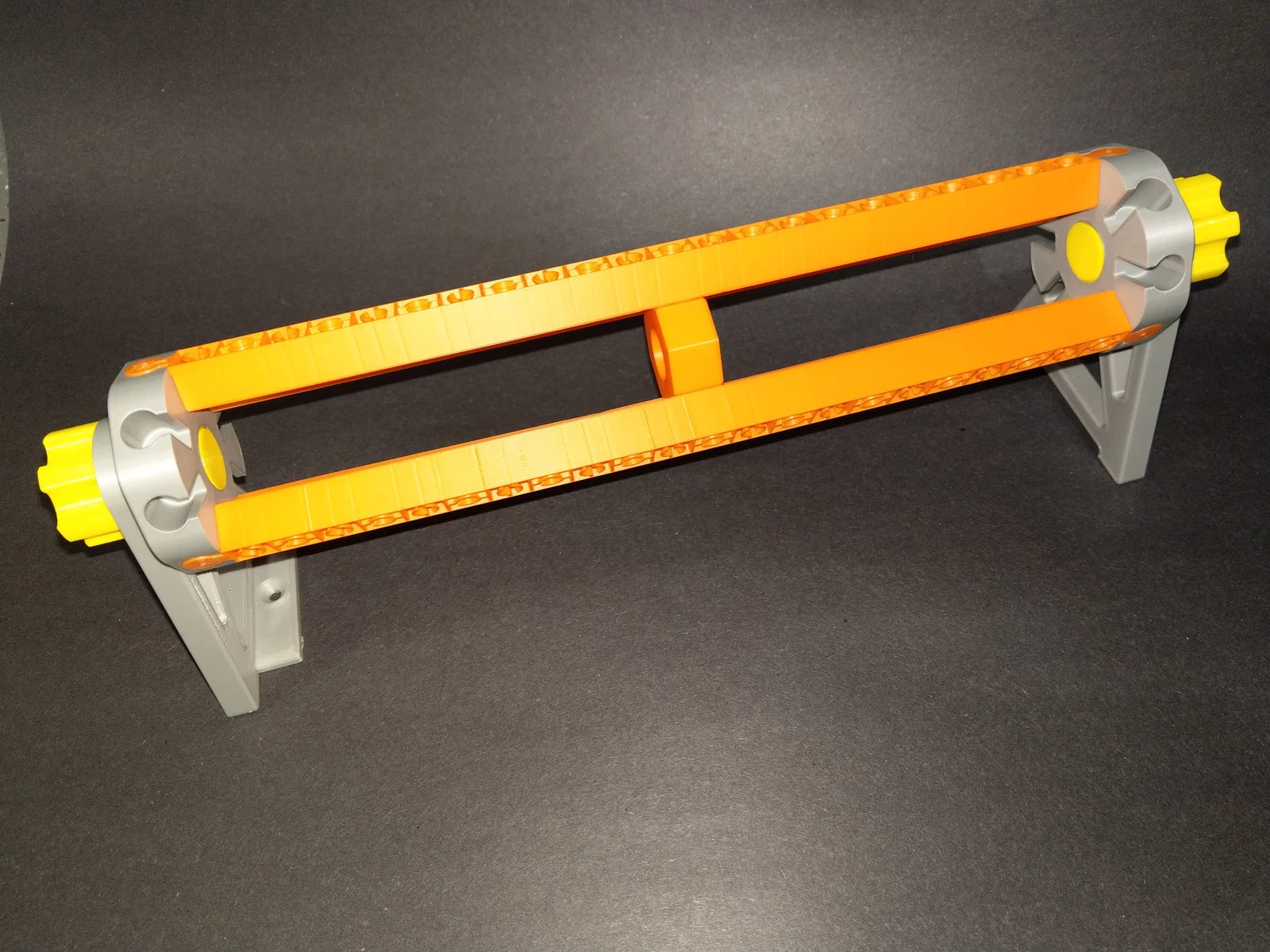

Khi các bit-holders đã được “break in” (đúng nghĩa luôn!), hãy gắn từng bit-holder vào khe trên wheel. Bit-holders là kiểu lắp ma sát — đẩy vào hết cỡ bằng cách bóp từ hai phía đối diện của wheel; mình còn dùng một miếng gỗ để hỗ trợ ấn nhẹ cho vào đúng chỗ. Nếu bạn bắt vít cố định cả cụm, hãy lắp trước 4 bit-holders ở hai phía đối diện của wheels, rồi dùng cụm lắp dở này làm dưỡng để đánh dấu vị trí lỗ bắt vít; sau đó bạn có thể bắt cố định cụm lắp dở (để còn khoảng trống cho tua-vít); nếu cần thì đánh dấu lỗ rồi tháo handles để có thể bắt vít xuống frame stands — xong lắp lại. Nếu bạn dùng brace, hãy lắp nó ngay lúc này (đưa vào theo chiều ngang rồi xoay vặn cho vào đúng giữa) trước khi lắp các bitholders còn lại.

Vậy là xong phần lắp ráp bộ bit holder.
