Hộp điện ngoài trời tùy biến (Customizible Outdoor Electrical Box)
Mẫu hộp điện ngoài trời dùng cho dự án nhỏ/camera an ninh, có kèm file nguồn FreeCAD. Có thể tùy chỉnh kích thước từ base sketch, chỉnh độ sâu qua Pad001; nắp và gasket tự khớp. Khuyến nghị in gasket bằng TPU.
Mô tả

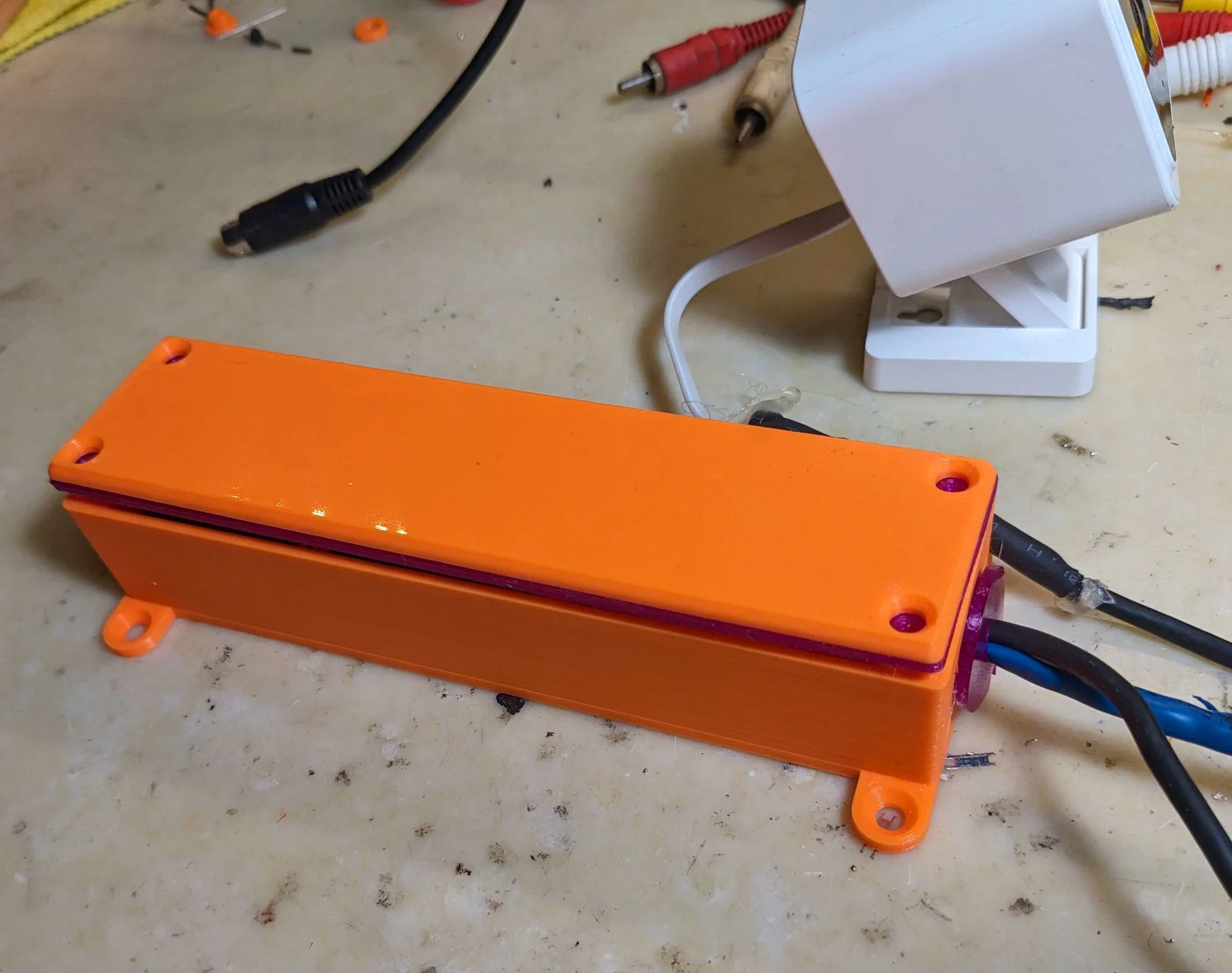

Đây là một hộp điện (electrical box) mình thiết kế để dùng cho camera an ninh. Nó không đáp ứng tiêu chuẩn/qui chuẩn (code) nhưng có thể vẫn hữu ích cho mấy dự án nhỏ.

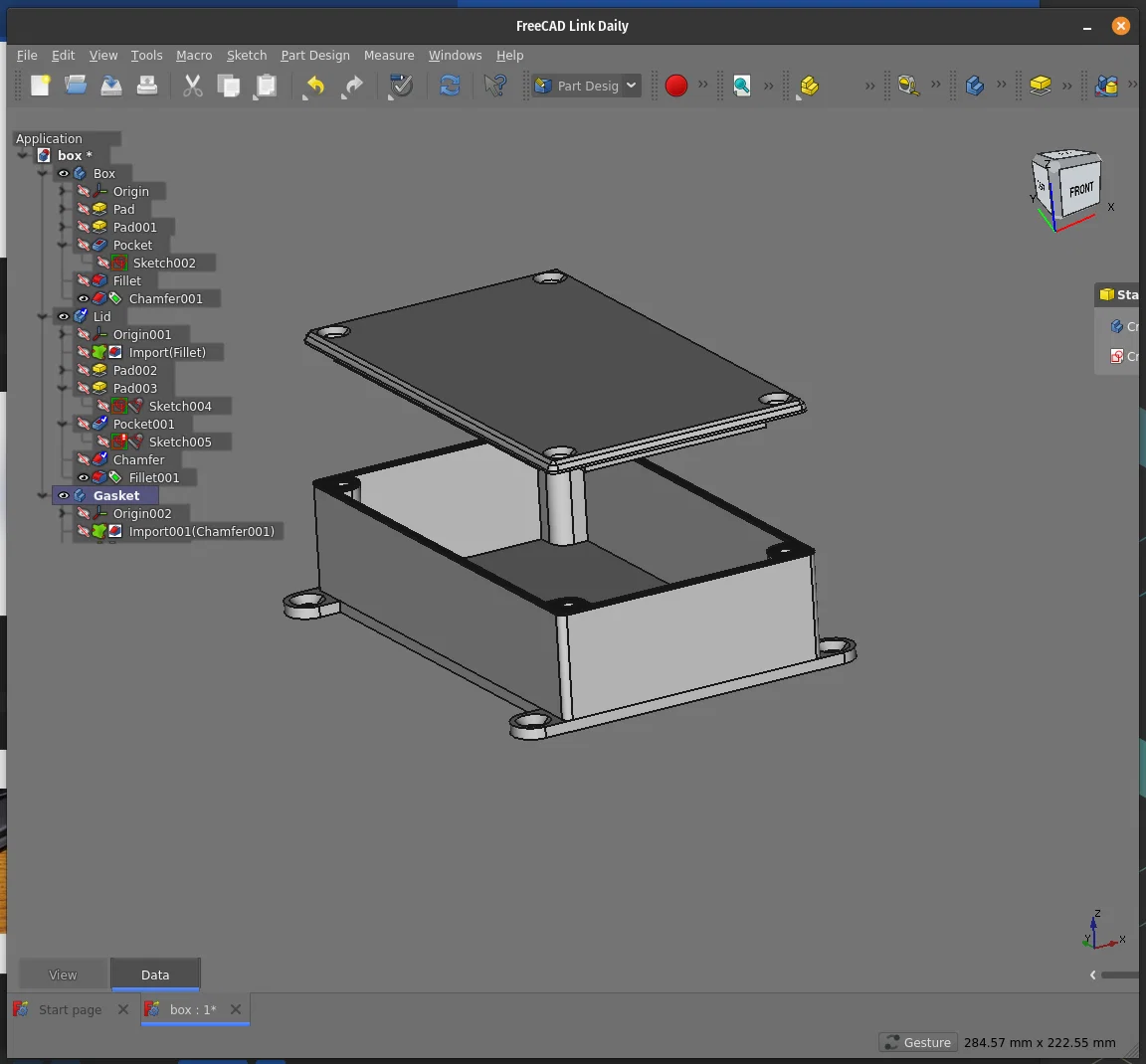

Bạn có thể đổi kích thước bằng cách chỉnh base sketch trong object “box”, còn độ sâu của hộp thì chỉnh bằng cách thay đổi chiều dài của Pad001. Nắp (lid) và gioăng (gasket) sẽ tự co giãn để khớp theo. Ngoài ra, bạn cũng có thể thêm hoặc bớt lỗ một cách dễ dàng mà không làm hư model nếu bạn chỉnh từ Chamfer001. Đừng chỉnh base sketch quá nhiều, vì có thể làm bể model.
Mình có kèm theo một nút bịt (bung) tương ứng để bạn dùng cho tiện.

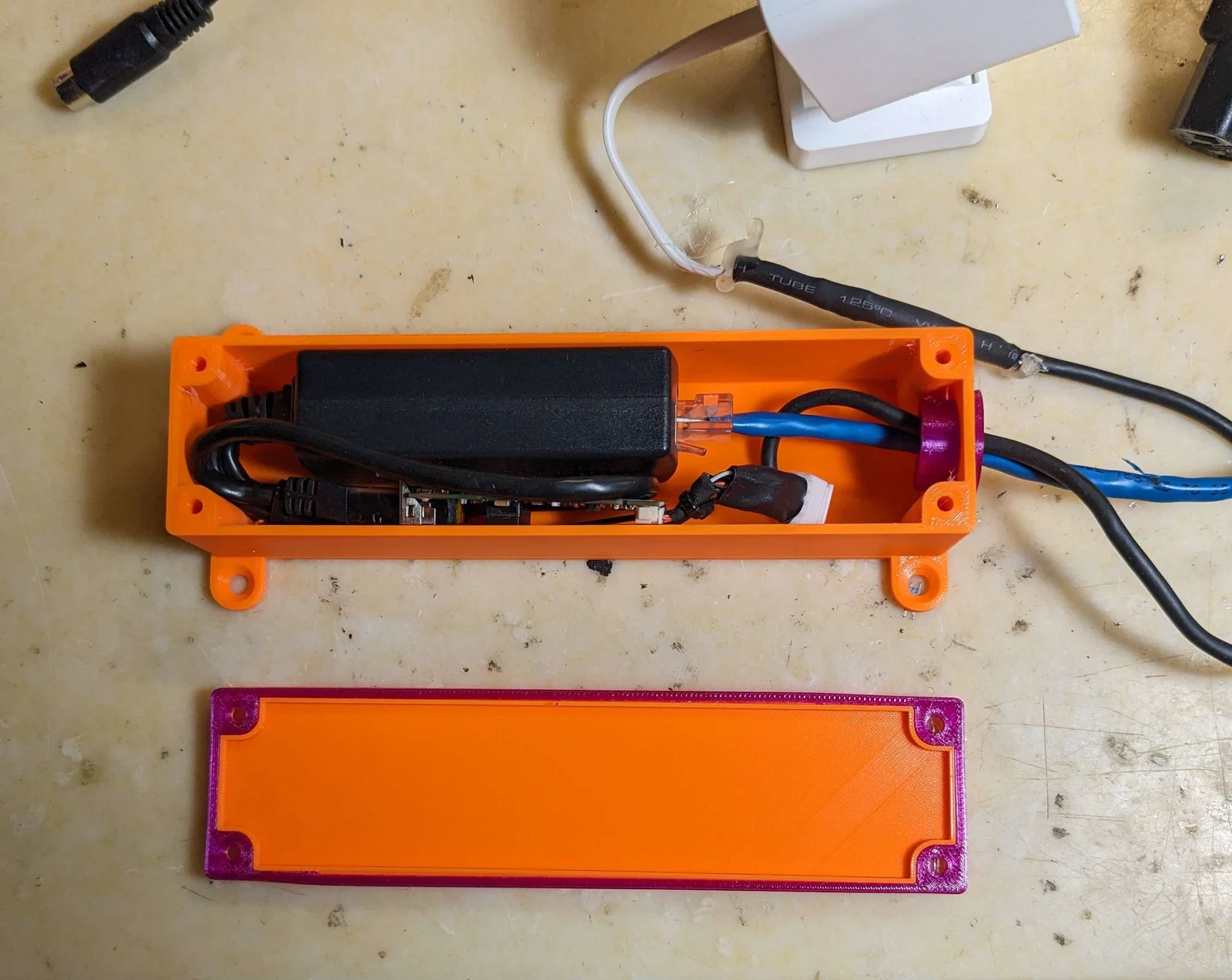

Gioăng nên in bằng TPU.
UPDATE: Mình đã thay đổi một vài thứ trong file FreeCAD để hy vọng khi scale sẽ không bị bể.
