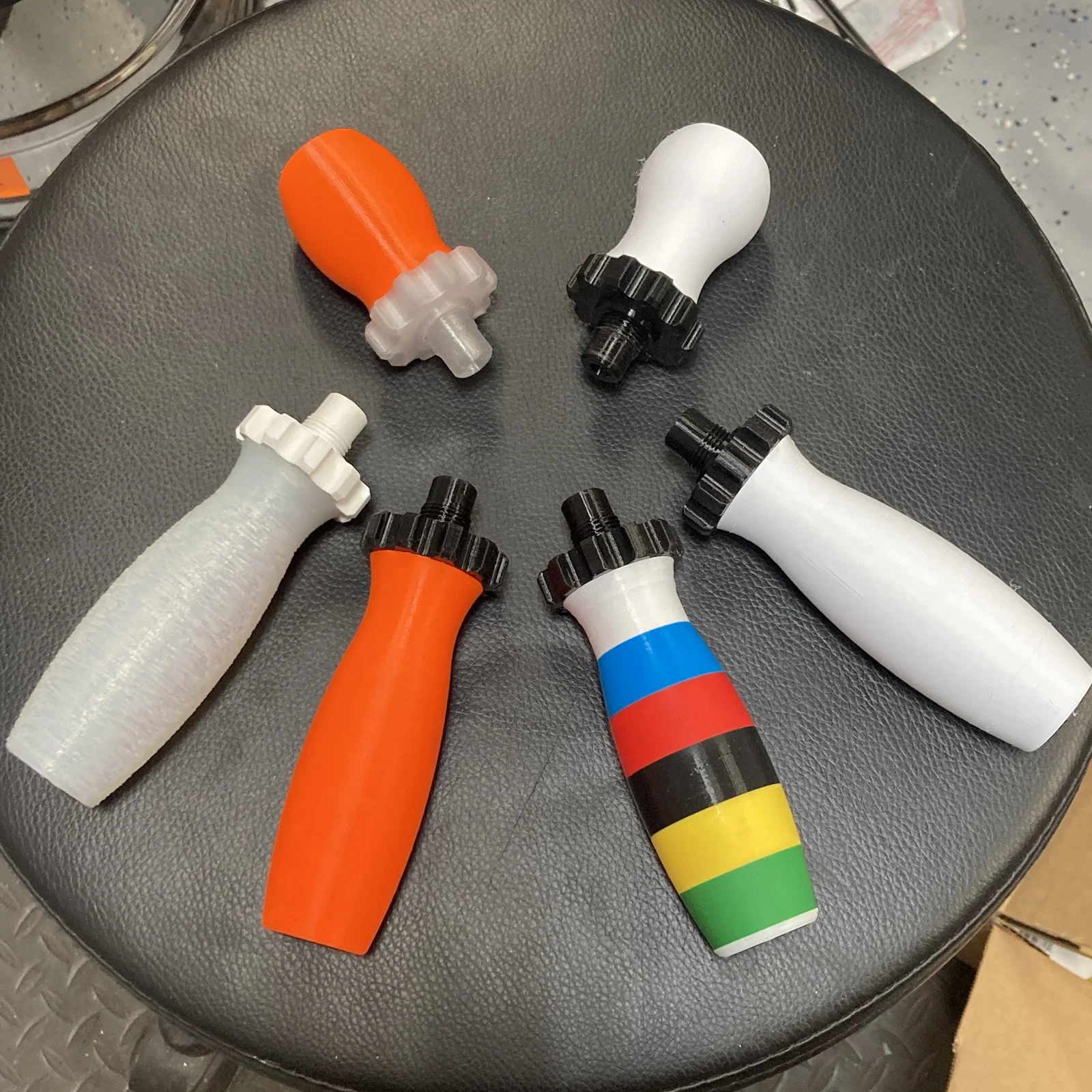

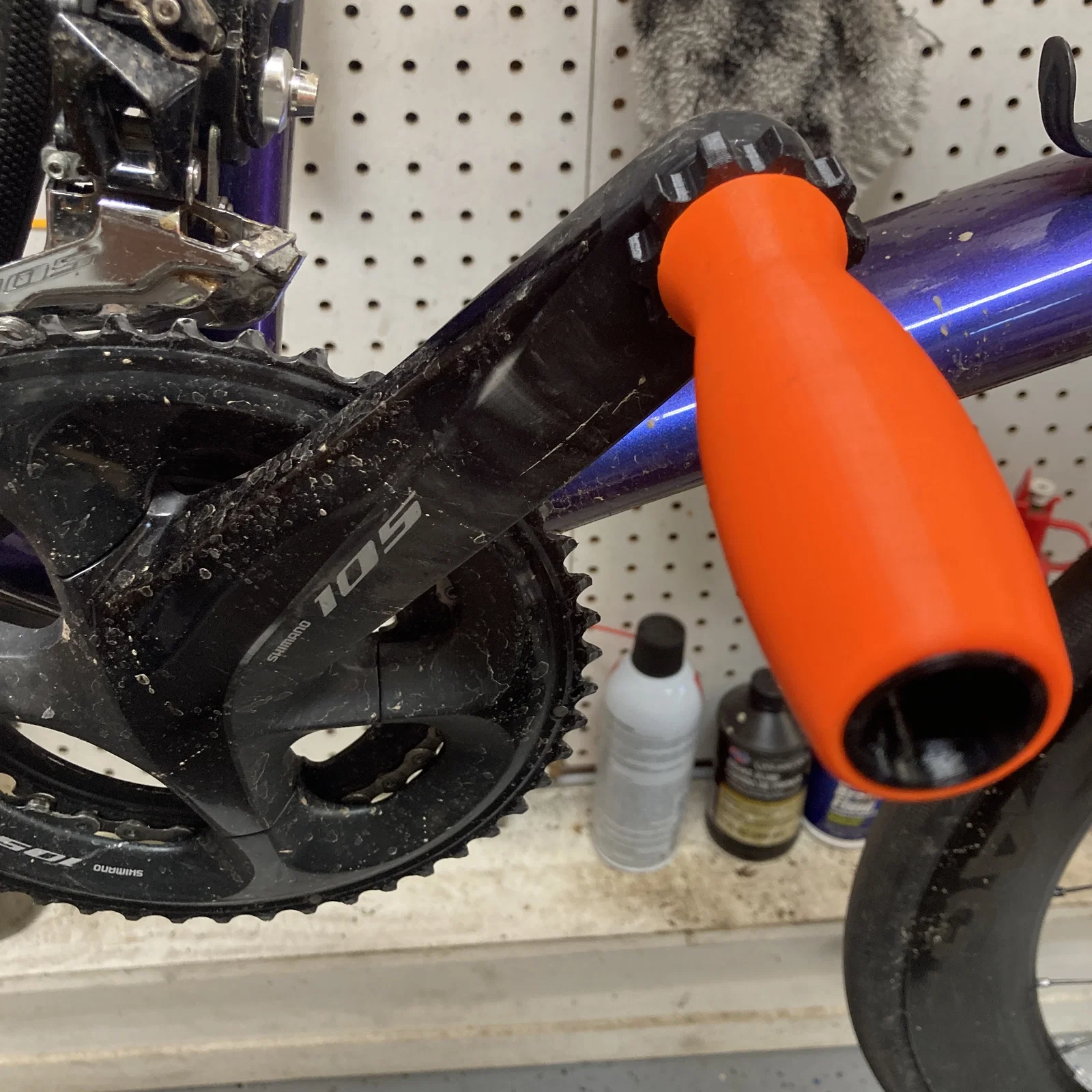

Dummy pedal xe đạp (Bicycle dummy pedal) bản full size dùng bu-lông M6x100

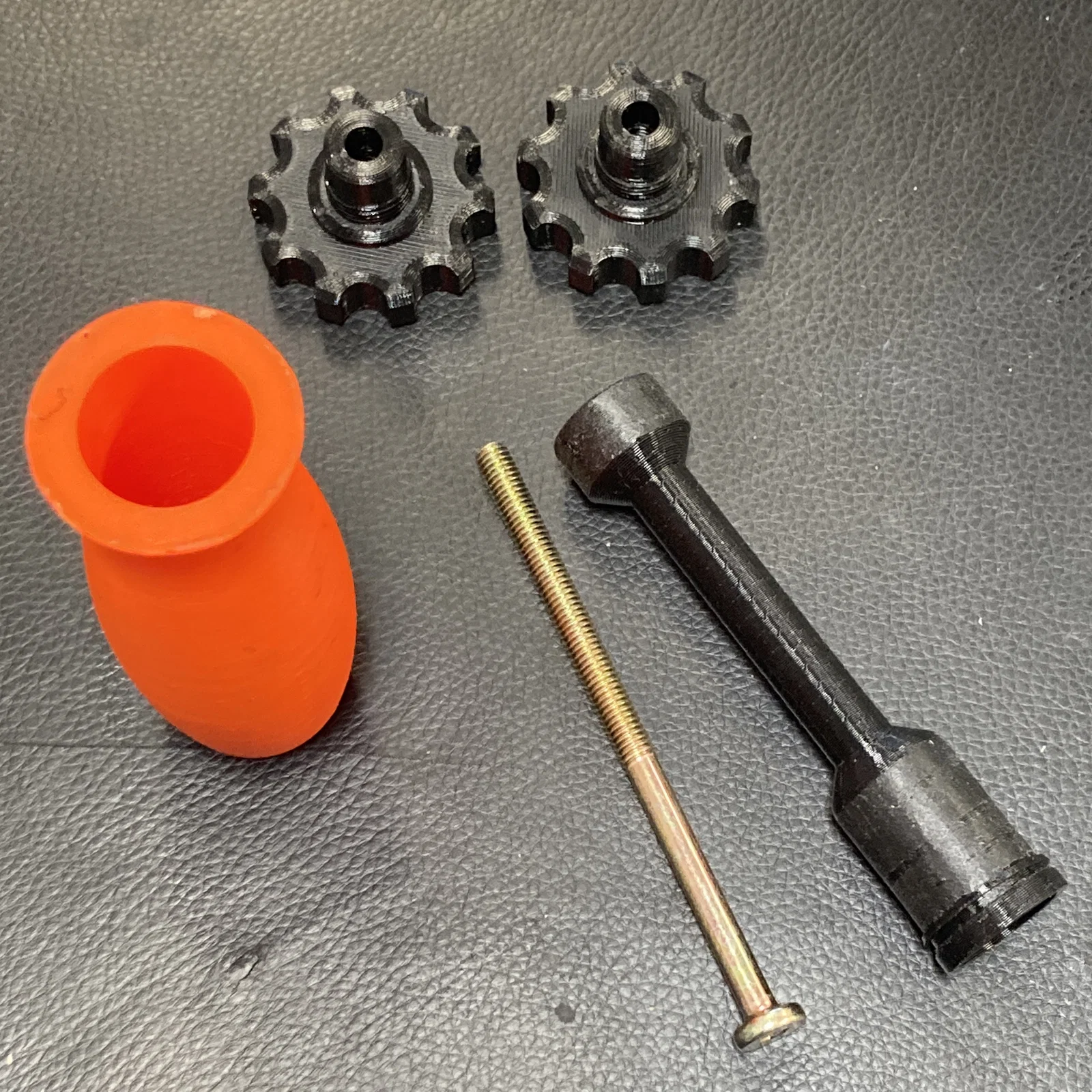

Xem thêm thông tin tại https://www.instagram.com/p/CNA9ocSBPBU/. Dummy pedal xe đạp bản full size được thiết kế để cứng cáp hơn so với các phiên bản in hoàn toàn trước đó. Bản này thiết kế để dùng với bu-lông M6x100. Cũng có thể dùng bu-lông đồ nội thất (furniture bolt). Nhớ chọn loại bu-lông mà phần ren ít nhất phải ăn vào tới đoạn ren trong phần đầu (head) để đạt độ bền tốt nhất.

Tìm mua phần cứng (hardware)

Bu-lông M6x100 không phải món phổ biến nhất, nhưng nó giúp dụng cụ chịu lực tốt hơn nhiều so với dùng vít ngắn hơn. Nếu bạn ở Mỹ, có thể mua từ McMaster-Carr; lựa chọn hợp lý nhất là mã sản phẩm 91292A205 – vít M6x100 inox 18-8. Giá mỗi con sẽ cao hơn thép thường, nhưng vì nó bán theo gói 5 con nên tính ra lại rẻ hơn loại thép thường bán theo gói 10 con. Vấn đề lớn nhất của McMaster là phí ship có thể khá chát.

Nếu muốn mua trên Amazon, tìm “M6x100” là sẽ ra nhiều lựa chọn. Tại thời điểm viết, kết quả đầu là gói 6 con vít ren suốt giá $6.99 – hơi cao hơn McMaster nhưng có thể được free ship nếu bạn có Prime. Một lựa chọn khác là “crib screws” hoặc vít/bu-lông đồ nội thất (furniture screws) có đầu to hơn. Thiết kế này tương thích với các loại đó.

Tiếc là gần như chọn phương án nào thì bạn cũng sẽ phải đặt mua theo bộ. Đây là dịp hay để in thêm cho bạn bè dùng, nhưng nhớ mẫu này là giấy phép noncommercial nên không được phép bán.

Cuối cùng, nếu bạn kiếm được vít M6x100 nhưng là đầu lục giác (hex head), xem cho phần trục (axle) có chừa chỗ phù hợp.

dùng vít M6x30 (loại thường gặp ở headset topcaps), nhưng lưu ý dụng cụ sẽ yếu đi đáng kể nếu không có “xương sống” thép dài đầy đủ. Vẫn dùng ổn cho chỉnh đề và các việc nhẹ khác, nhưng tuyệt đối đừng dùng để bấm/đóng quick link. Điểm lợi là khả năng cao bạn đã có sẵn con vít M6x30 này rồi.

In 3D

Cả axle và handle đều được tối ưu để in ở layer height 0.3mm trên MK3S trong PrusaSlicer. Không phần nào cần layer thấp hơn; in mịn hơn chỉ làm thời gian in lâu thêm. Mình thường tăng perimeters lên 3 cho cả handle lẫn axle.

Do có ren, mình in phần đầu (head) mịn hơn, dù 0.2mm cũng đã ổn. Nếu thích có thể xuống 0.15mm, nhưng thật ra không có lý do gì để mịn hơn mức đó. Cho phần head nhiều perimeters nha – mình để ít nhất 5 để đầu ren được đặc chắc, còn phần tay nắm (grip) của head thì giữ infill mặc định 15% là được.
