Dụng cụ nén lò xo xupap BMW M54 (Valve Spring Compressor)

Version 4 được thêm ngày 8/13/25 nhưng chưa test.

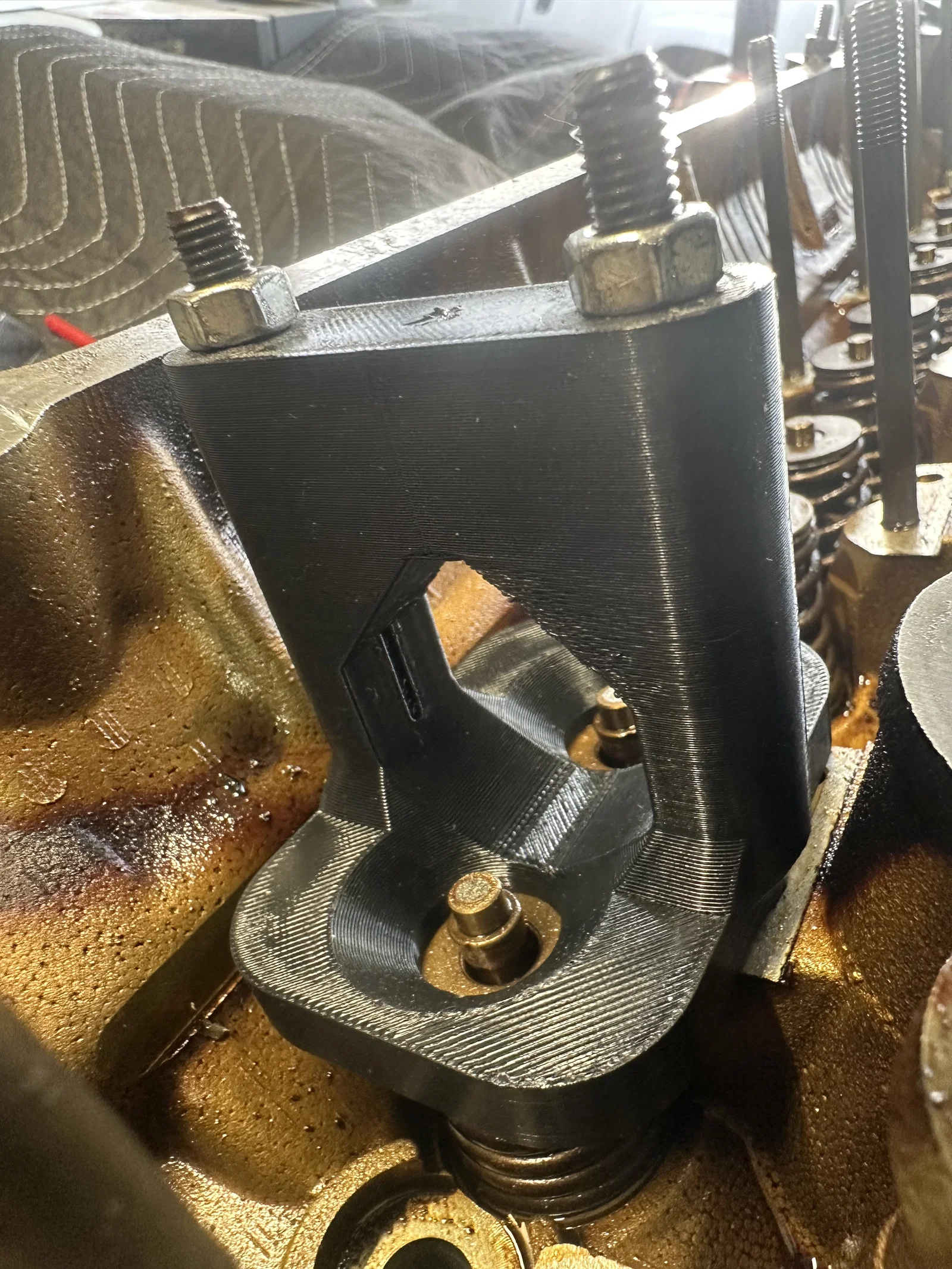

Đây là dụng cụ nén lò xo xupap (valve spring compressor) đơn giản mình thiết kế cho nắp quy-lát (cylinder head) M54/52.

Mình in món này bằng Overture PC trên Bambu Lab X1C ở chế độ draft (độ cao lớp 0.28mm) với 4 perimeters và 100% infill, và mình khuyên dùng các thông số này. Tuy vậy, mình cũng từng in một cái chỉ 20% infill mà vẫn bền y như vậy.

Mình nghĩ PLA và các vật liệu khác cũng có thể dùng được nếu để 100% infill, nhưng mình chưa thử.

V3 được chỉnh nhẹ so với v2: giảm chiều cao 5mm và chừa khoảng hở nhiều hơn để tránh vướng các vòng định vị (locating rings) của cam tray nằm quanh chân các studs ở 4 góc của nắp máy, nhưng mình chưa test v3. Edit: v3 xác nhận chạy ổn, nên in bản này thay vì v2

Recommended Print Settings:

• 0.28mm layer height
• Supports from build plate only cho v3, v2 thì không cần
• 4 perimeters
• 100% infill

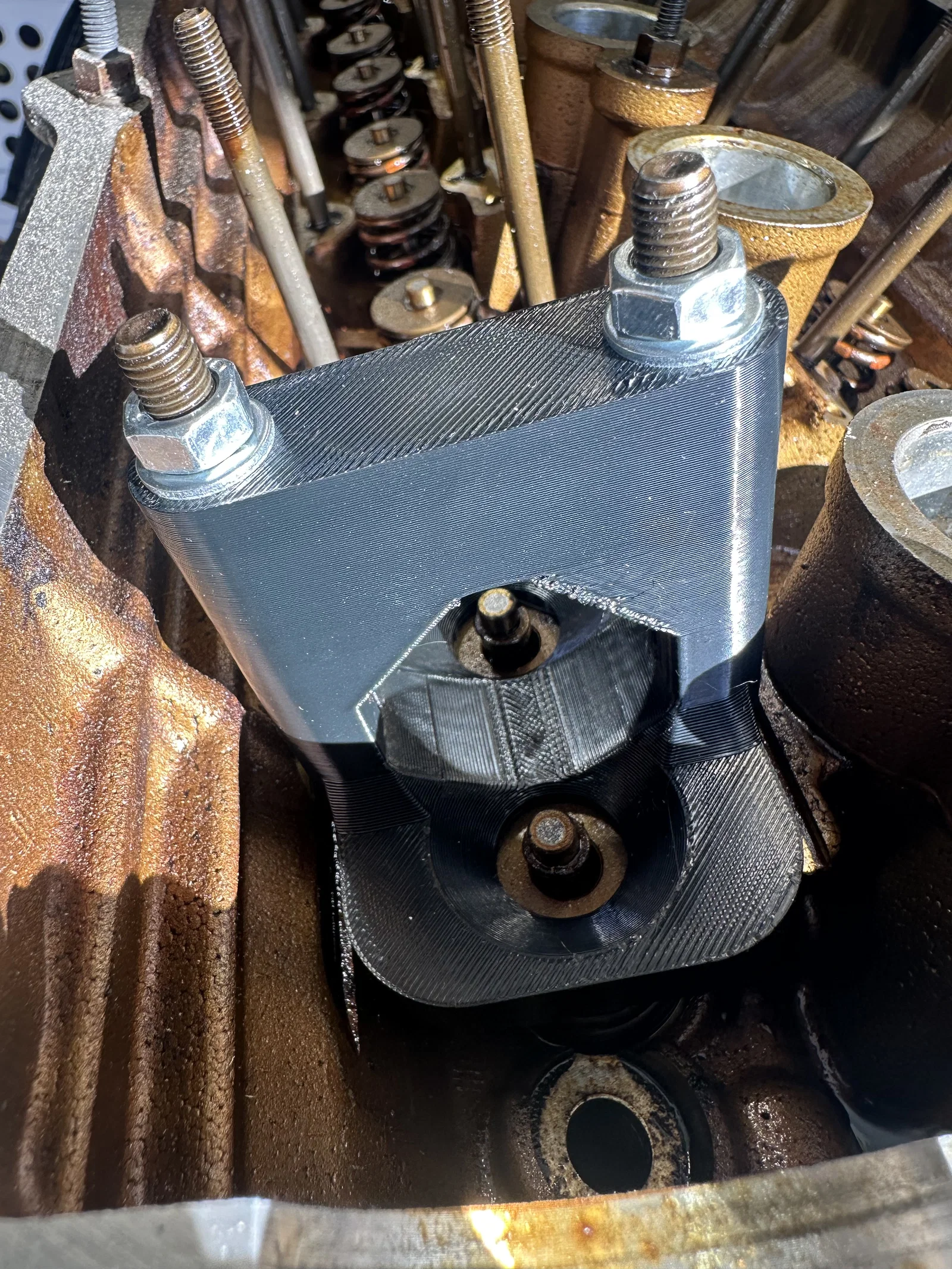

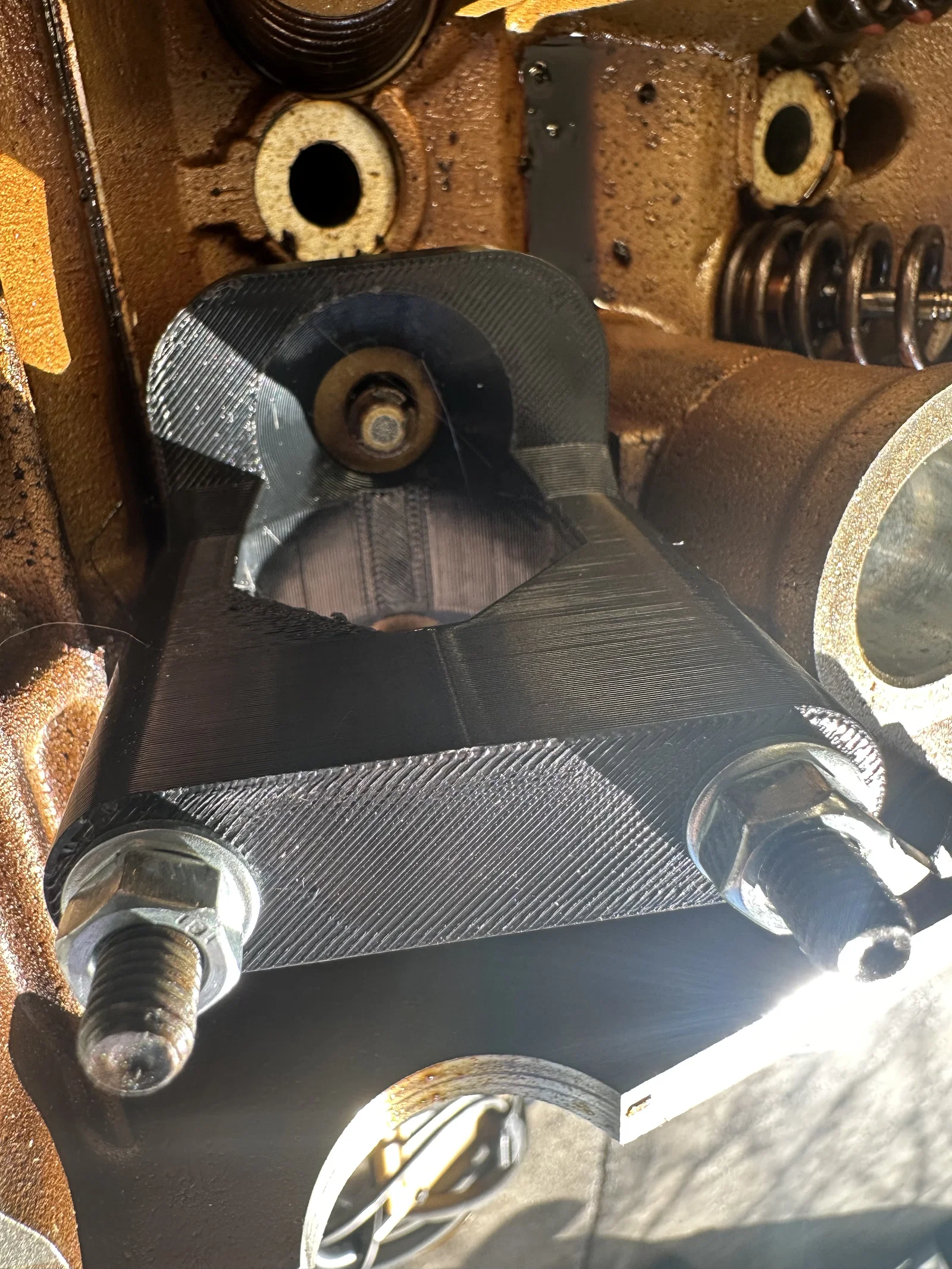

Mấy cái washer thấy trong hình không cần thiết, ít nhất là với PC. Mình ngưng dùng sau cặp lò xo xupap đầu tiên và dụng cụ vẫn chịu tốt.

Nhớ đeo kính bảo hộ!!
