TiltBox – Vỏ controller DIY B0XX/Frame1 dạng nghiêng, nhỏ gọn (in được trên bed nhỏ)

1. Mô tả

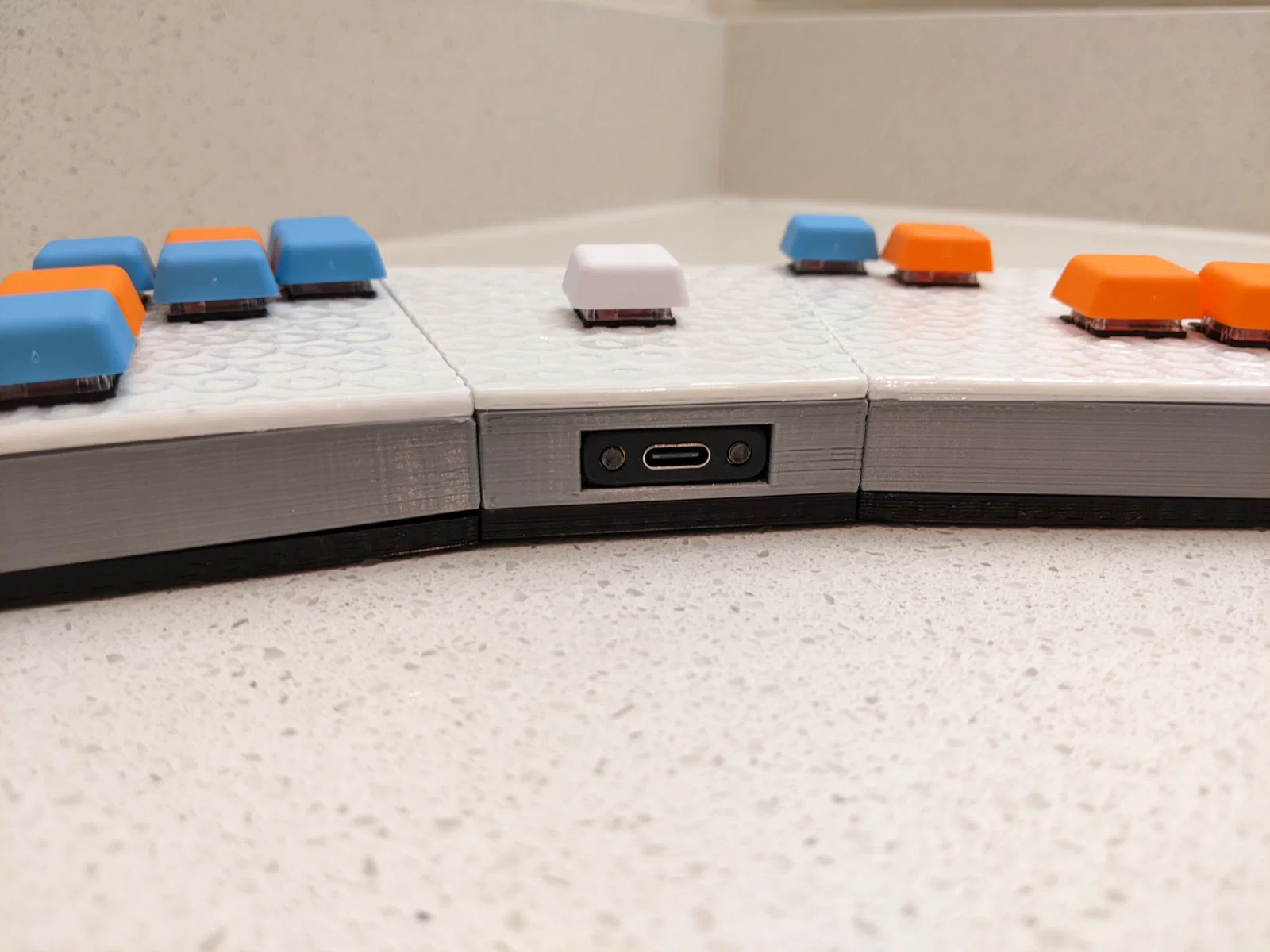

TiltBox là một thiết kế nhỏ gọn, mặt nghiêng dành cho DIY controller kiểu B0XX/Frame1/Rectangle, có thể in trên máy có print bed nhỏ (phần lớn nhất 113.5x102x13mm). Các module được bắt bu-lông với nhau và các nắp (lids) được bắt xuống bằng threaded inserts. Cụm nút (button clusters) được nghiêng vào trong 10 độ.

Đây không phải là hướng dẫn làm DIY B0XX. Nếu bạn muốn tìm hiểu thêm về các loại controller này thì vô Discord của Crane, và cũng nên xem HayBox (firmware mình đang chạy trên controller của mình).

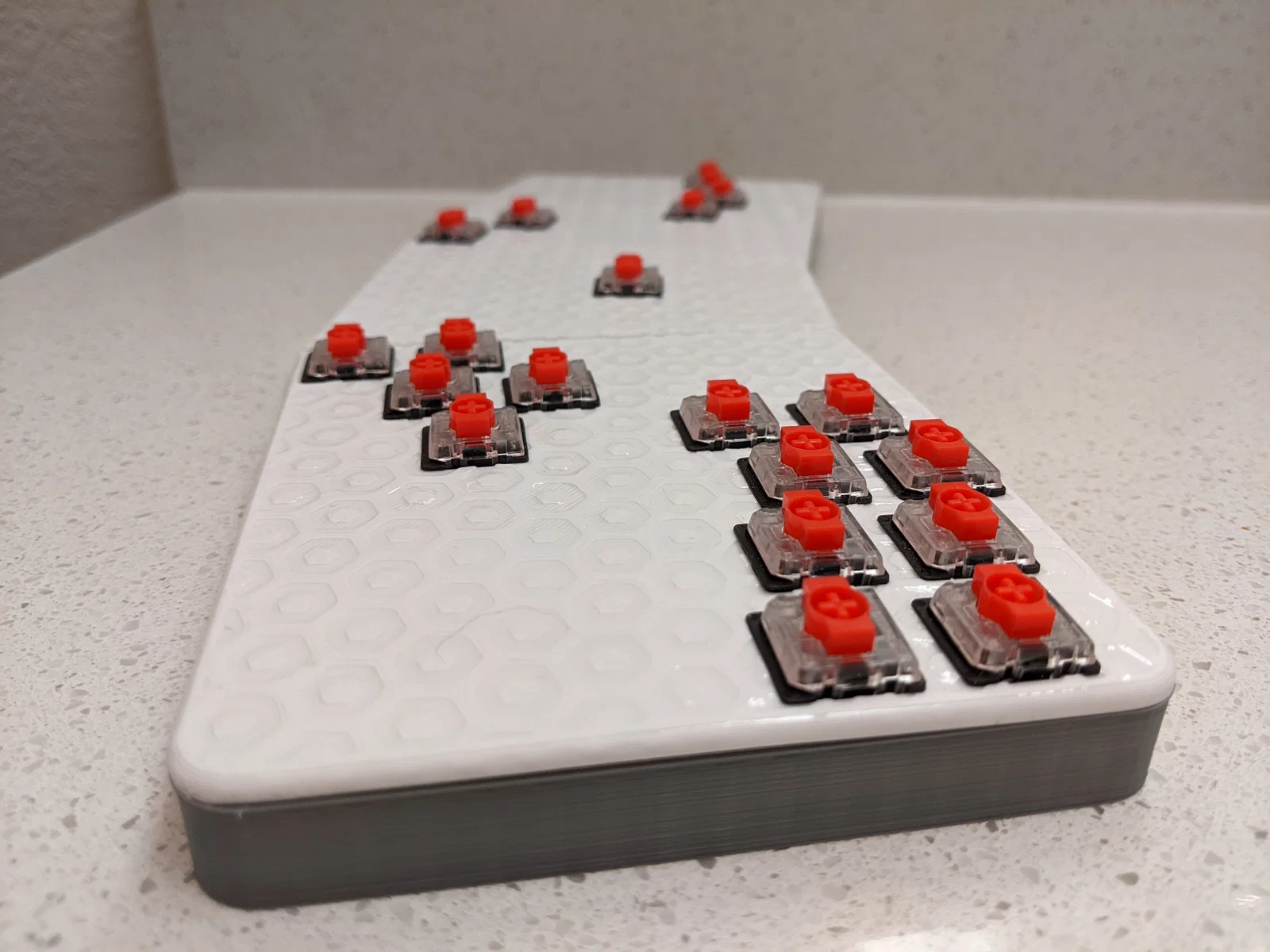

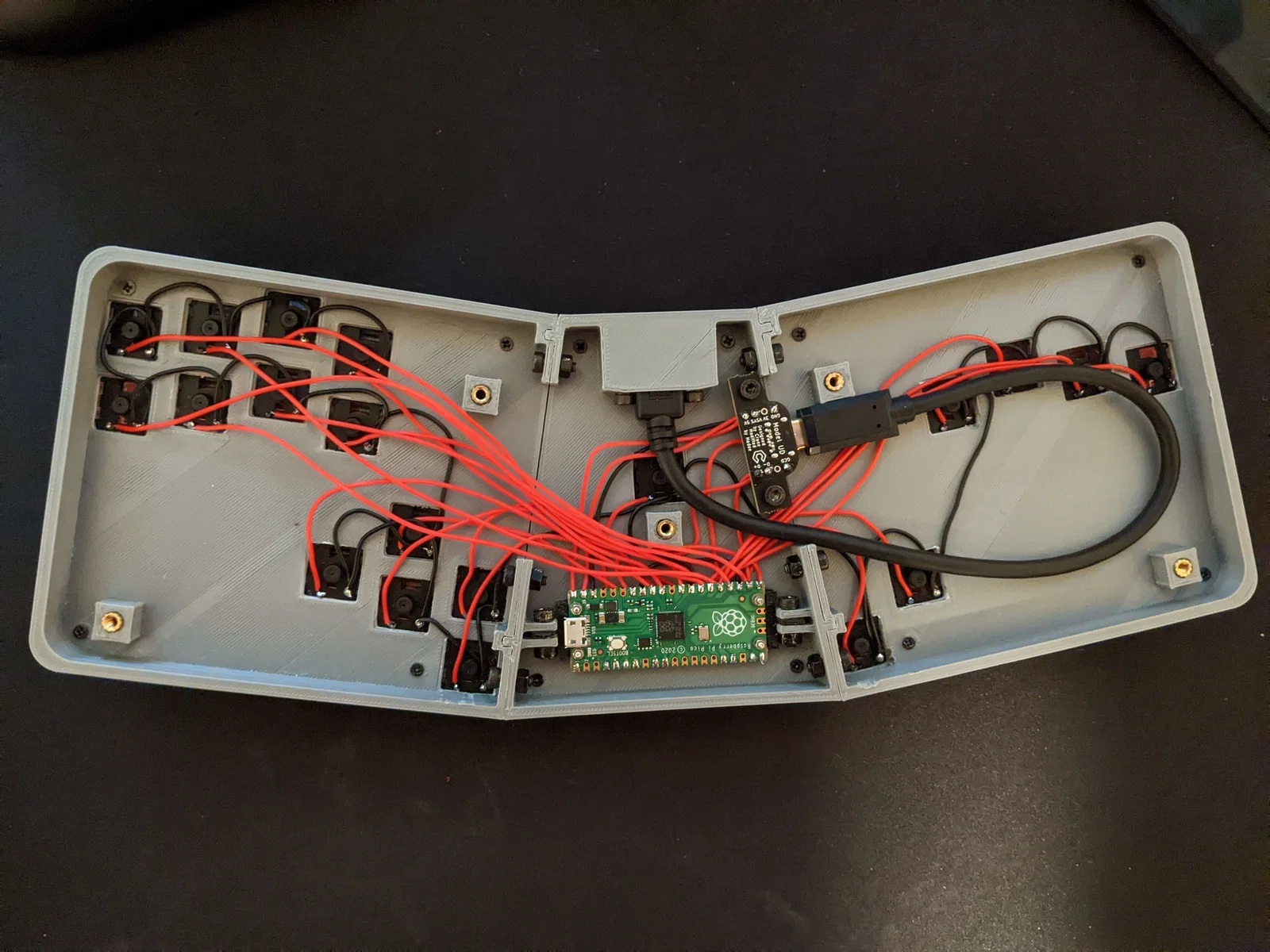

Raspberry Pi Pico được gắn bằng 2 file raspberry_pi_pico_stand.stl, còn board usb-c breakout thì được gắn bằng threaded inserts. Thiết kế hỗ trợ cả HTangle's Model BirdD lẫn QuRB (usb-c boards). Key switch được ấn vào các lỗ cutout 14x14mm; có thể cần chà nhám để switch vô vừa. Keyswitch là Gateron ks-27 low profile red và keycap là G20 từ đây.

2. Chọn file model

Có vài lựa chọn khác nhau cho bản in này. Bạn cần quyết định các mục sau:

• Simple Faceplates hay Swappable Faceplates (mô tả bên dưới)

• Fillet hoặc No Fillet

  • Fillet là phần bo tròn quanh mép của faceplate phía trên

• Model BirdD hay QuRB usb-c breakout board

  • File STL của Center Module sẽ ghi rõ dành cho BirdD hay QuRB

  • Khác nhau duy nhất là khoảng cách lỗ bắt ốc (mounting holes)

• Bố cục nút Standard, HTanglCompact, hoặc HTangl

  • Standard layout có thêm một hàng nút Ở TRÊN home row

  • HTanglCompact layout có thêm một hàng nút Ở DƯỚI home row

  • HTangl nằm giữa hai lựa chọn trên

  • Bên tay trái không đổi cho Standard và HTanglCompact NHƯNG với HTangl thì dùng file LH-HTangl

  • Các file STL của HTangl sẽ có -HTANGL trong tên

Nếu bạn chưa chắc, mình khuyên dùng Simple Faceplate (plate dày 4mm), không fillet, và standard button layout. Dùng usb-c board nào có sẵn là được.

Tải gì về

Chọn MỘT trong các folder sau:

• Simple-Fillet-4mm

• Simple-Fillet-2mm

• Simple-4mm

• Simple-2mm

• SwappableFaceplates

Ngoài ra tải thêm folder Backplates và RaspberryPiPicoStand (in 2 cái)

3. Simple Faceplates

Khác với swappable faceplates, loại này mỗi cái là 1 phần (1 part) và không cần threaded inserts để gắn (nhưng các nắp dưới/bottom lids vẫn cần threaded inserts để bắt xuống).

Có 4 loại module:

• Simple-2mm: Không fillet quanh mép, plate keyswitch dày 2mm

• Simple-4mm: Không fillet quanh mép, plate keyswitch dày 4mm

• Simple-Fillet-2mm: Có fillet quanh mép, plate keyswitch dày 2mm

• Simple-Fillet-4mm: Có fillet quanh mép, plate keyswitch dày 4mm

Fillet vs No Fillet

Fillet là phần bo tròn mép; ở đây đang nói tới mép trên cùng của faceplate.

Fillet:

No Fillet:

4. Swappable Faceplates

Loại này cho phép làm các pattern 3D in phức tạp trên mặt controller. Faceplate được cố định vào các button module bằng M2 threaded inserts và ốc. Cẩn thận đừng ấn/đóng threaded inserts làm thủng xuyên qua plate.

Trong bộ có sẵn faceplate pattern dạng hex(shine) và cả bản trơn (blank). Bạn có thể tự thêm pattern lên blank faceplates nếu muốn. Mình khuyến nghị khắc/cắt vào bề mặt sâu 0.25mm. Mình dùng epoxy 3D trong suốt để phủ lên faceplates và lấp đầy phần khắc 0.25mm đó. Phần này là tuỳ chọn.

5. Danh sách linh kiện

2 M3x20mm (usbc cable mount)
5 M3x12mm (backplates)
2 M3x10mm (pico stands)
6 M3x8mm (side walls)
2 M3x6mm (HTangle's Model BirdD)
8 M3 nuts (ốc tán cho ốc vách bên và pico stands)
    - Mình dùng: amazon link

5 Threaded Inserts M3*4.6x5.7mm (cho lids, amazon link)

15 M2x4mm (faceplates, amazon link)

15 Threaded Inserts M2*3.2x2mm (faceplates, amazon link)

4 Eyeglass Screws HD2.5 x SD1.4 x L6mm (cho Pico + stand)
4 Eyeglass Bolts (cho Pico + stand)
    - Mình dùng: amazon link

1 Raspberry Pi Pico

1 HTangle's Model BirdD hoặc QuRB

1 USBC to USBC Mount: amazon link

• Vỏ (enclosure) được thiết kế dựa đúng loại cáp này. Nếu dùng cáp khác thì sẽ không vừa nếu không chỉnh sửa.

20 Switches (mình đang thử loại này: https://www.amazon.com/dp/B09WYJ8HSD?ref=ppx_yo2ov_dt_b_product_details&th=1 nhưng mình nghĩ đa số loại cũng xài được)

Dây điện (mình dùng 26awg solidcore)

6. Các cập nhật có thể có trong tương lai

• Thêm nhiều thiết kế faceplate

• DONE --Bản không dùng faceplates--

• DONE --HTangl button layout--
