Synology NAS - Giảm tiếng lạch cạch (rattling noise suppression)

Lưu ý quan trọng:

Trước hết:) Thiết kế này mình chia sẻ miễn phí vì lợi ích cộng đồng. Nhưng nếu bạn thích các thiết kế của mình và muốn ủng hộ, bạn có thể donate qua buymeacoffee hoặc paypal,, mình sẽ rất trân trọng.

Mình biết có bạn không có điều kiện để tự in món này. Nếu bạn cần và đang ở trong khu vực châu Âu, mình có thể làm giúp bạn. Ngoài châu Âu thì phí giao hàng quá cao.

Giới thiệu

Như đã nói trong phần tóm tắt, bộ này hoạt động rất tốt để xử lý tiếng lạch cạch (rattling) phát ra từ phần chassis.

Mình cũng muốn nhấn mạnh là cái này không làm kiểu “hên xui”. Mình có nghiên cứu và thử nhiều bản vẽ khác nhau cho tới khi ra được giải pháp như mình chia sẻ ở đây.

Hình minh hoạ này cho thấy với tải khoảng 10N (xấp xỉ 1kgf) sẽ tạo ra biến dạng khoảng 0.35mm. Hình có phóng đại độ dịch chuyển thực tế (để dễ hiểu hơn).

Hướng dẫn

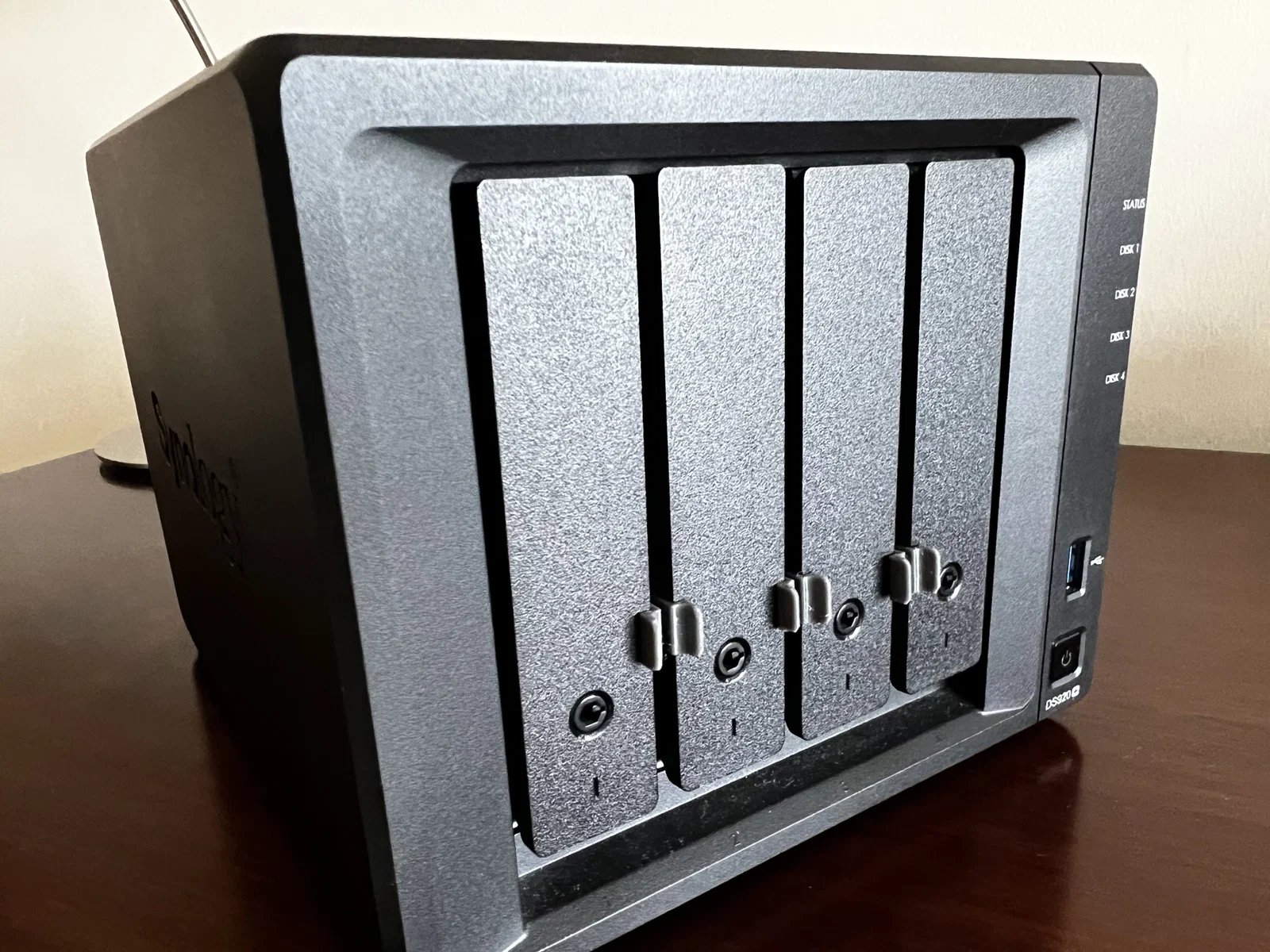

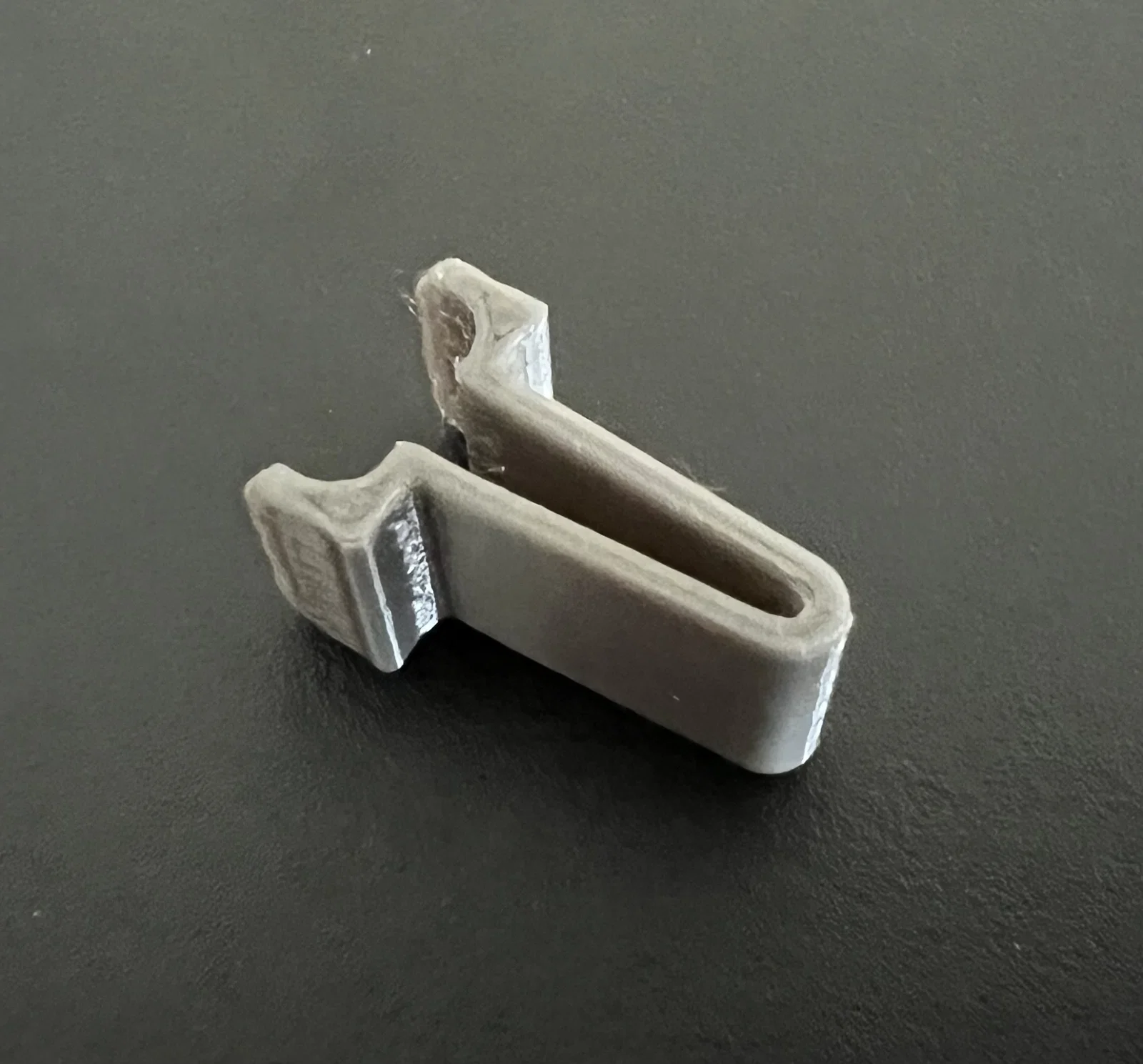

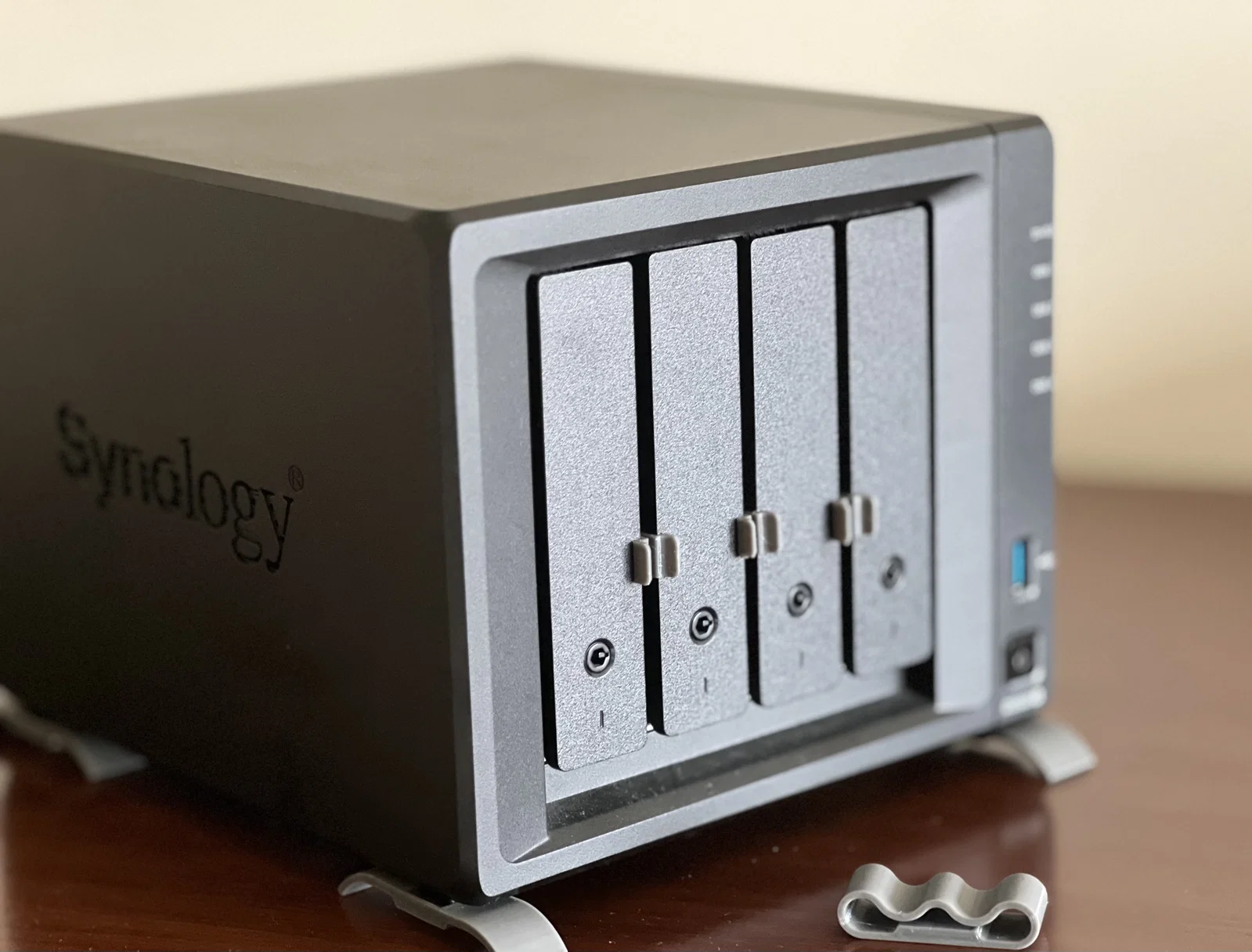

Bộ này gồm 2 hệ: một hệ tensioning cho các drive bays và một hệ damping cho phần chân đế.

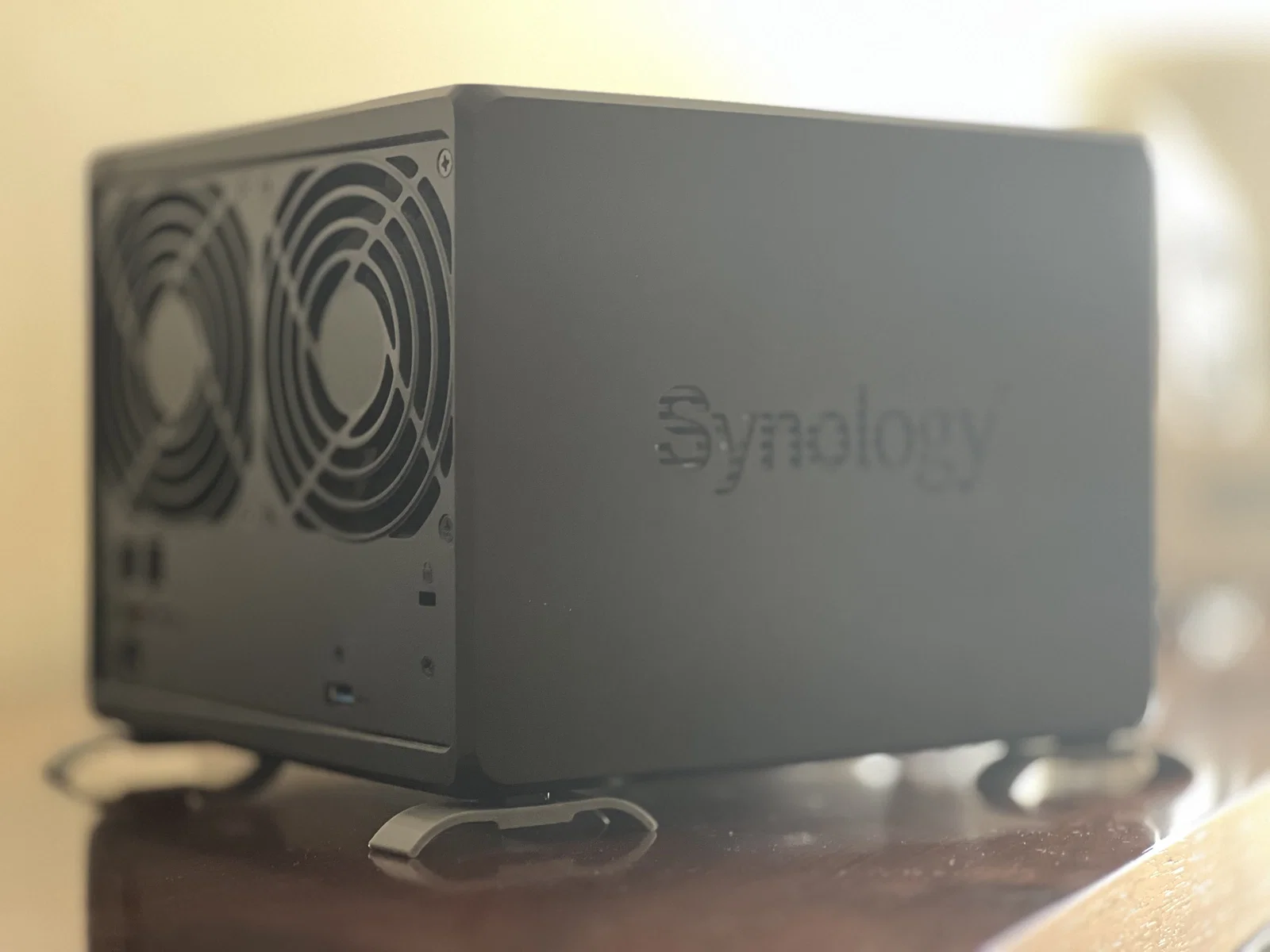

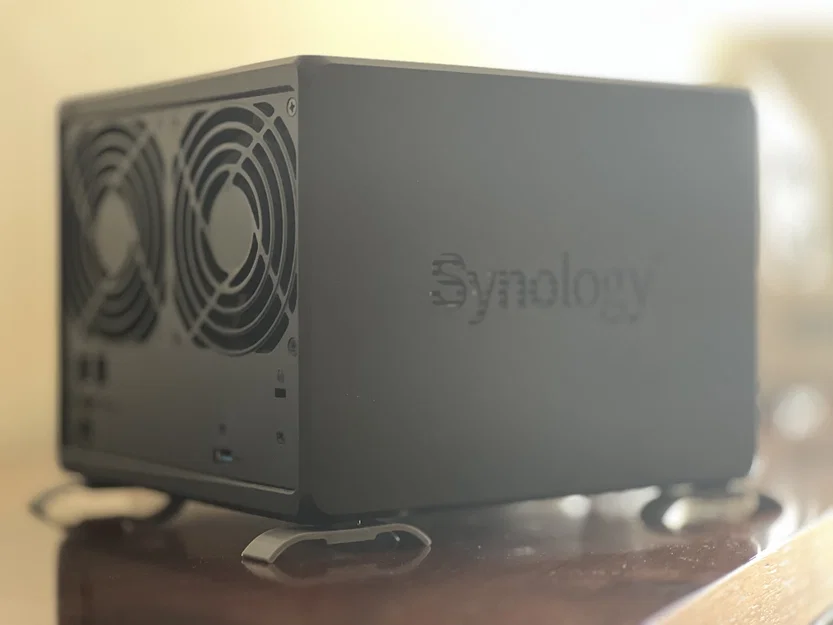

Bạn sẽ thấy có 2 loại damping system cho chân:

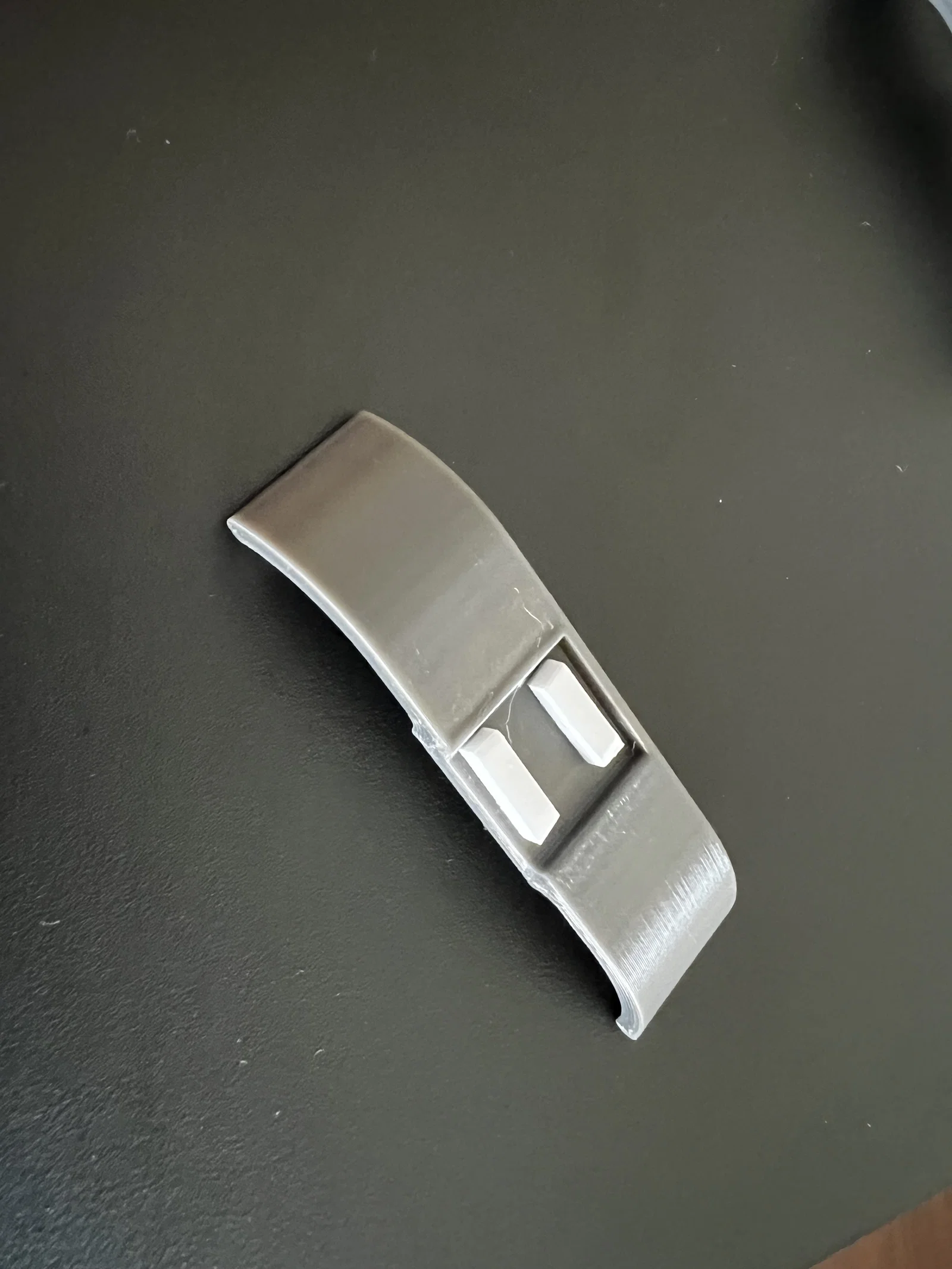

• Flex spring_soft - Dành cho NAS tối đa 4 bay;
• Flex spring - Dành cho NAS hơn 4 bays.

Nếu giống như mình, bạn có sẵn một ít băng keo xốp hai mặt, bạn có thể dán một miếng ở đáy mỗi chân. Nó không giúp nhiều về tiếng ồn, nhưng sẽ giúp chân đứng đúng vị trí và dễ lắp hơn.

In ấn và vật liệu

Bạn chỉ nên dùng PETG. PLA sẽ nhanh bị biến dạng do nhiệt độ môi trường và tiếng ồn liên tục. Ngay cả PETG theo thời gian cũng sẽ bị plastic deformation (biến dạng dẻo vĩnh viễn)… lúc đó thì in lại một bộ khác.

Không dùng infill, chỉ dùng contour, vì infill sẽ làm thay đổi moment of inertia của chi tiết.

Nếu bạn muốn và có BambuLab slicer, hoặc Orca (cho các máy in khác), mình có sẵn file project:

• Synology noise reduction system.3mf

Kết luận

Cái này có giúp không?

Với mình thì có, rất rõ, đặc biệt là khi kết hợp cả hai hệ. Dĩ nhiên mình vẫn nghe tiếng ổ đĩa quay và đầu đọc/ghi, vì đó là tiếng vốn dĩ ổ đĩa nào cũng có, kể cả có đặt nó trong một cục bông gòn.
