Dao bướm M3 thiết kế trong Blender

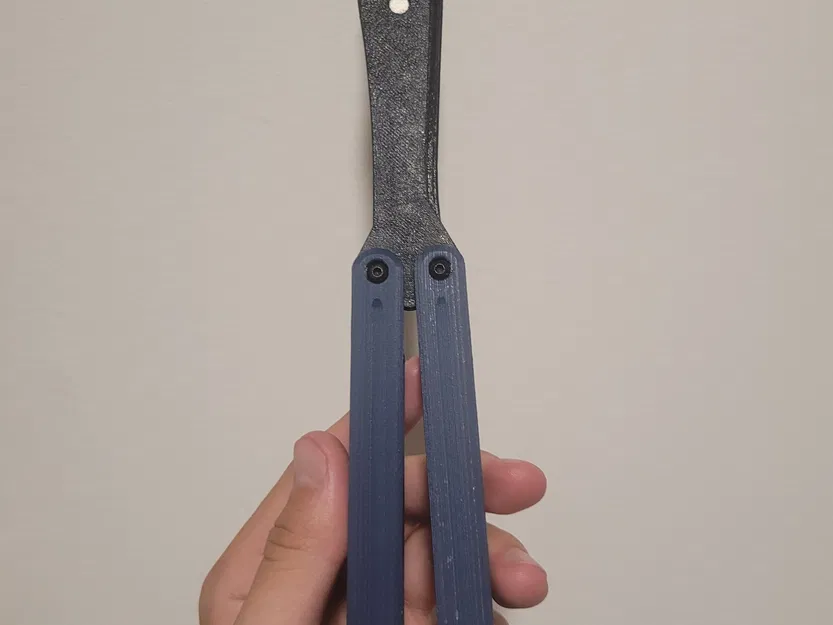

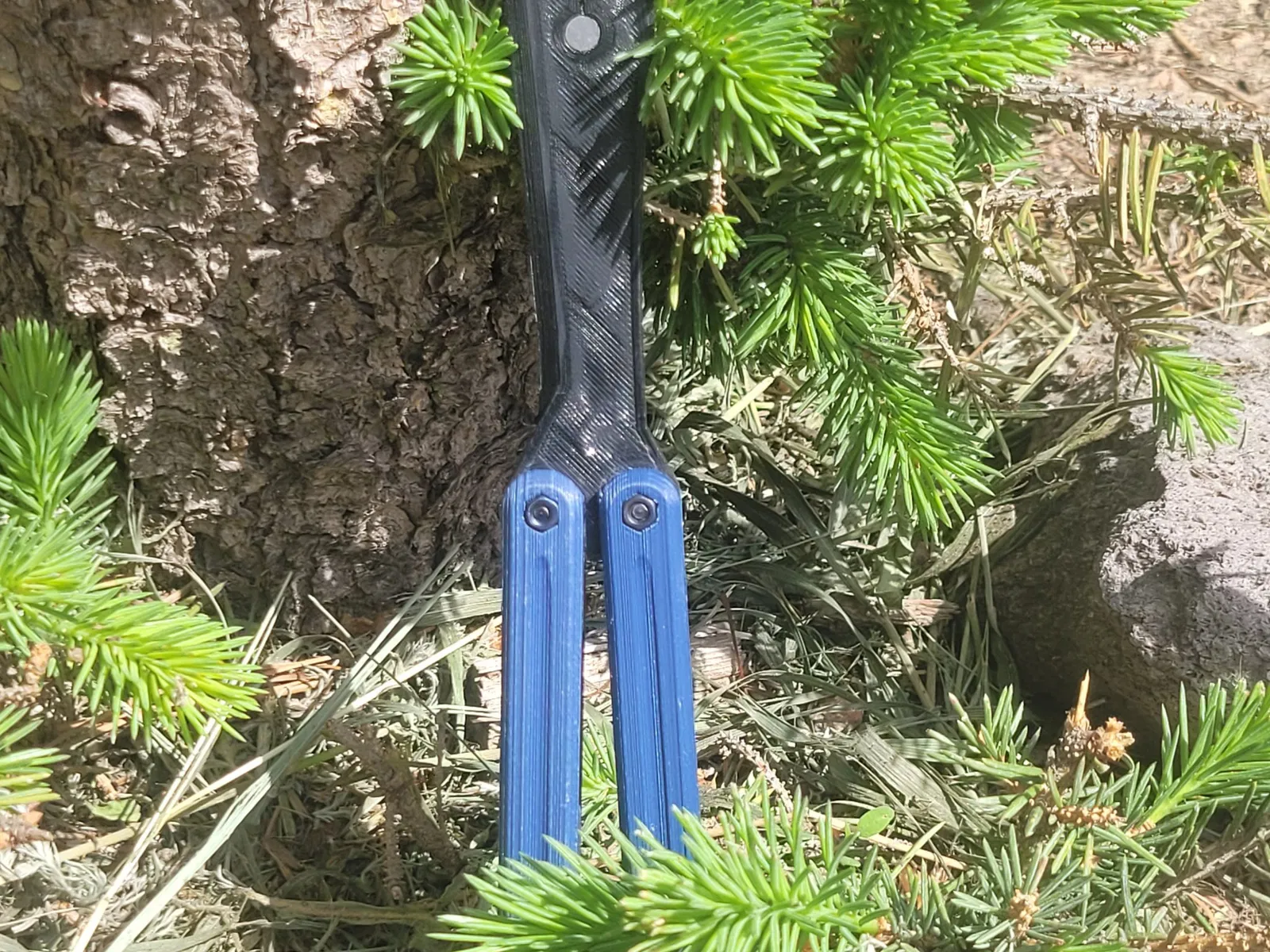

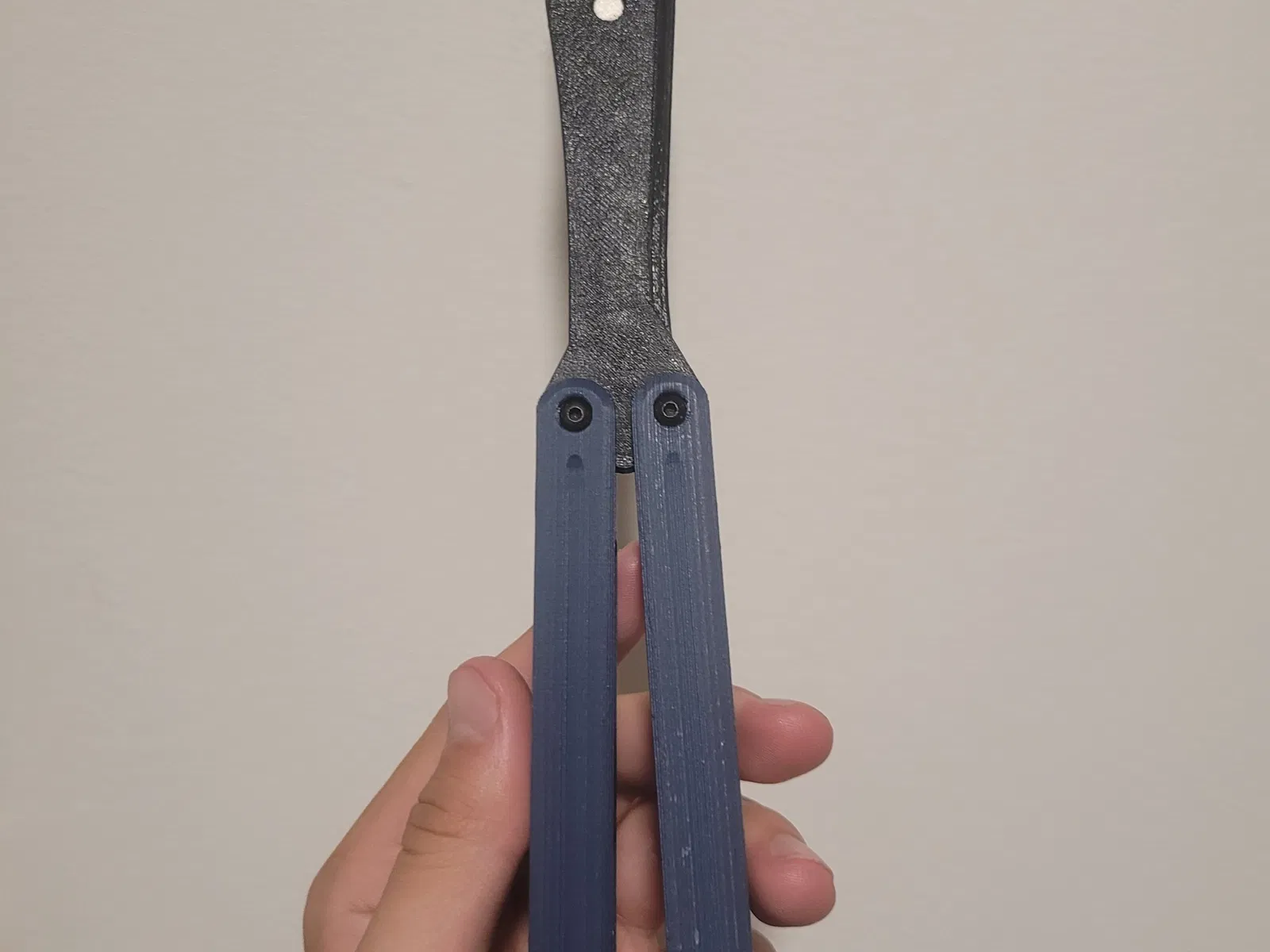

Một con balisong M3 mà tôi thiết kế trong Blender. Lưỡi dao được hiển thị là một bản sao rõ ràng của kiểu lưỡi dao Medusa của Fellowship Blades. Tôi không sao chép kích thước, chỉ sao chép hình dạng. Tôi đã in lưỡi dao bằng California Filament Black PETG và tay cầm bằng Eryone Matte Navy Blue PLA.

___

Nó cần 2 đai ốc M3, 2 vít M3x12 (bất kỳ đầu nào phù hợp), và 7 nam châm 6x3mm (để tăng trọng lượng).

Mô hình được in thành 5 phần: lưỡi dao, 2 tay cầm, và 2 vòng bi. Các vòng bi được cố tình thiết kế lớn hơn để tay cầm có thể được siết chặt mà không bị kẹt vào lưỡi dao.

Lưỡi dao dày 4mm, và tôi đã có kết quả tốt nhất với các vòng bi 4.5mm. Các lỗ trên lưỡi dao để lắp vòng bi có đường kính 8mm.

Các vòng bi đơn giản như một hình trụ 7-8mm⌀/4.5mm↕ với một lỗ 3-3.25mm⌀. Nếu vòng bi của bạn có không gian di chuyển đáng kể trong lưỡi dao hoặc các vít có không gian đáng kể để di chuyển trong các vòng bi, thì tay cầm của bạn sẽ kêu và sẽ va vào lưỡi dao của bạn. Tôi đã gặp một chút khó khăn trong việc lấy vòng bi phù hợp từ Ender 3 của mình, nhưng điều đó có thể làm được.

___

Thật lòng mà nói, thứ này khá xoay tốt theo ý kiến của tôi. Nó không tốt bằng huấn luyện viên kim loại của tôi, nhưng gần như thú vị hơn. Tôi cũng không cần phải bôi trơn mô hình một chút nào, vì các vòng bi PETG của tôi dường như tự bôi trơn rất nhanh. Nó có tiếng kêu vì lưỡi dao PETG hơi linh hoạt, nhưng tay cầm của tôi không bao giờ va vào nhau hoặc vào lưỡi dao (sau 4+ tuần xoay).

___

Khuyến nghị duy nhất của tôi về hướng in là bạn KHÔNG ĐƯỢC đặt các lỗ nam châm của tay cầm trên bàn in của bạn. Hướng đó sẽ cực kỳ dễ bị nứt xung quanh các bản lề. Bạn có thể có khả năng vượt qua nếu bạn có độ bám lớp thực sự tốt, nhưng không được khuyến nghị.

___

Tôi sẽ cố gắng ghi lại một đoạn video tốt về việc tôi xoay và tải lên vào một thời điểm nào đó (có lẽ tôi sẽ quên điều này).
