AnyBox Parametric Slide and Lock Box (Hộp trượt & khóa parametric)

Mục lục

└ Ghi chú phát hành
└ Mô tả
└ Cách in
└ Cách dùng file CAD

Ghi chú phát hành

Phiên bản 1
- Phát hành lần đầu

Mô tả

Một mẫu hộp trượt và khóa (slide and lock) dạng parametric, dựa trên mẫu pill box cực hay của ExtremeElementz. Bản này được dựng lại trong Fusion 360, lấy thiết kế gốc làm cảm hứng chính nhưng có thể resize ra hầu như mọi kích thước hợp lý. Các tham số (parameters) gồm:

• Chiều rộng phần insert
• Chiều dài phần insert
• Chiều sâu phần insert
• Bán kính bo góc của insert (corner radius cao hơn sẽ cho cảm giác khóa mượt hơn)
• Độ dày vách (khuyến nghị là bội số của line width)
• Tolerance (độ khít của các phần bên trong hộp)
• Lid tolerance (độ khít của nắp)
• Chiều rộng, chiều dài, chiều sâu của nút bấm (button)
• Layer Height và Line Width theo máy in để tối ưu (rất khuyến nghị 0.2 với nozzle 0.4 và 0.3 với nozzle 0.6; các nozzle/line width khác có thể không mượt bằng)

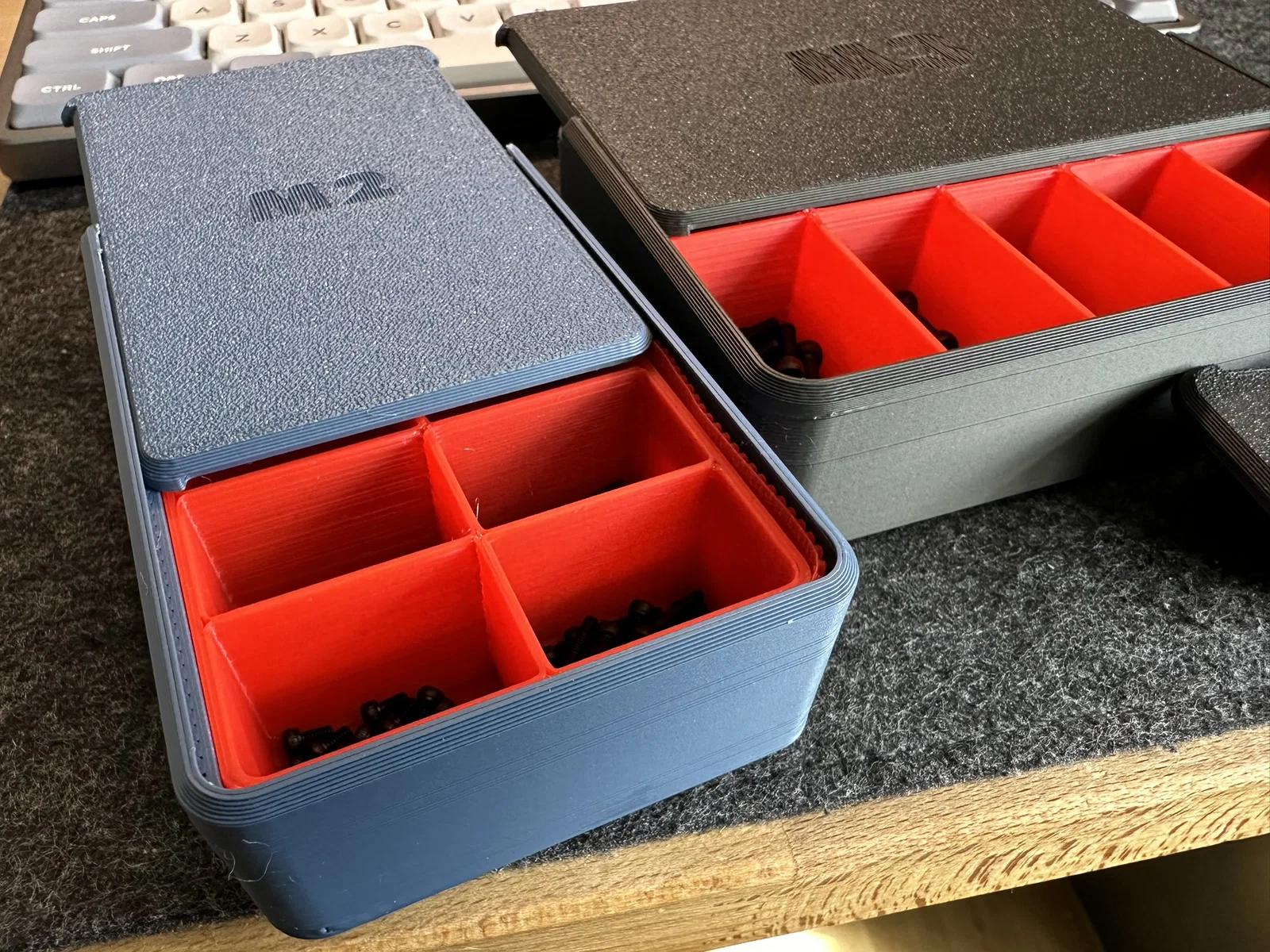

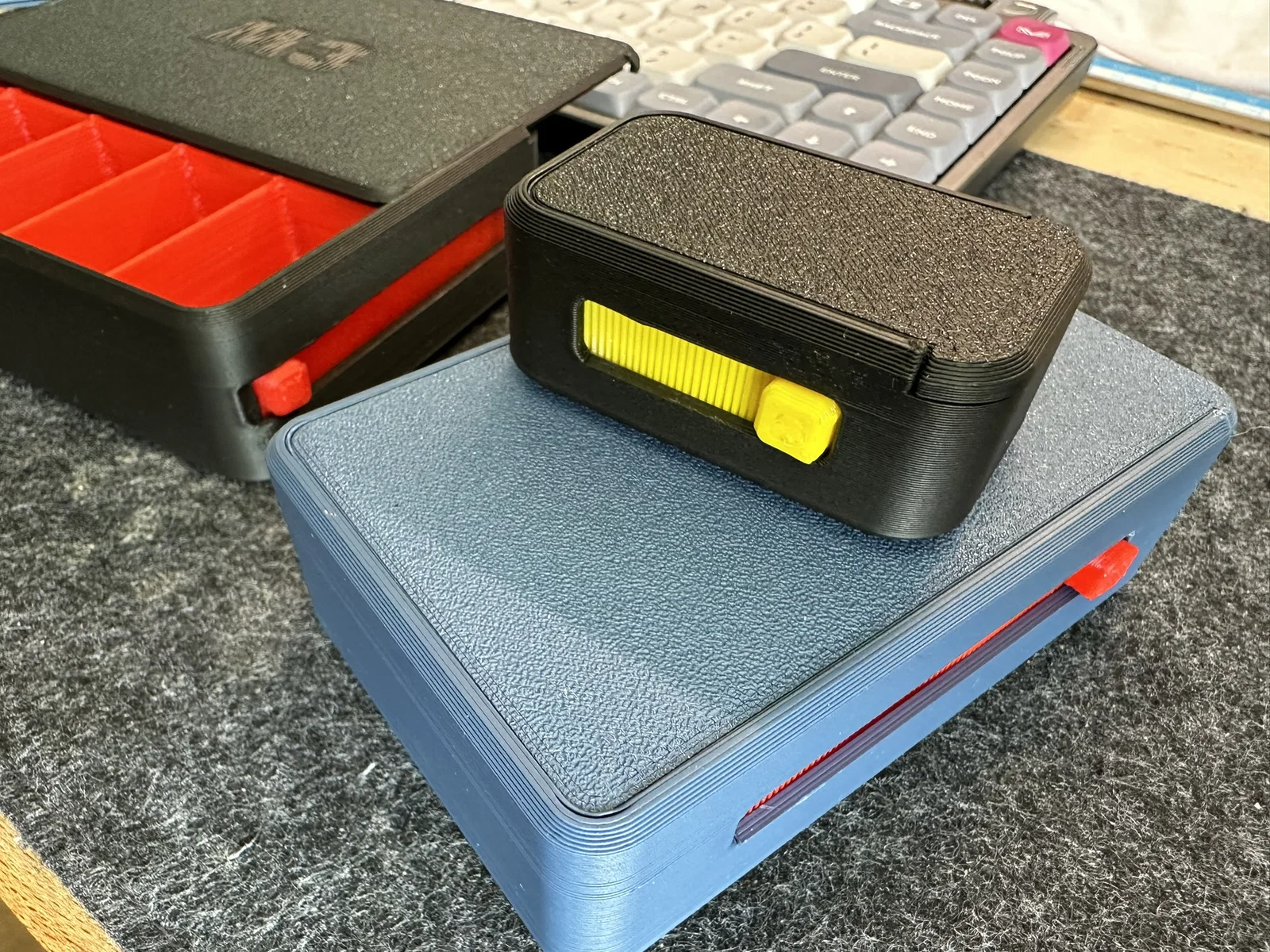

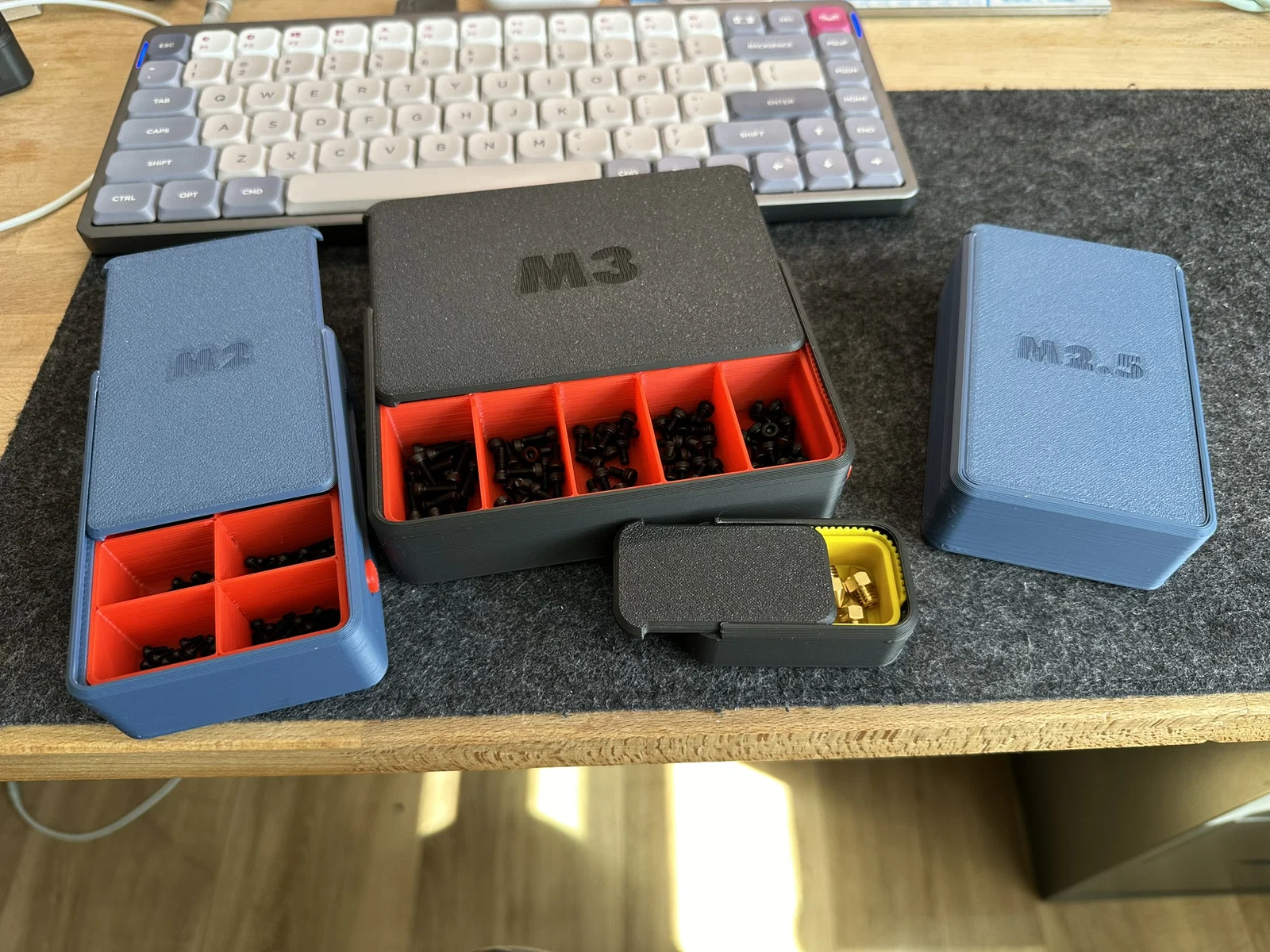

Lưu ý: Mình chưa in hết mọi biến thể với cả hai cỡ nozzle đã có sẵn. Về lý thuyết thì đều chạy được nếu máy được calibrate ổn và không bị over extrude, nhưng mình không dám đảm bảo 100%. Như bạn thấy thì mình đã in vài kích thước khác nhau và đều ra rất ngon.

Vài ý tưởng sử dụng

• Hộp thuốc (pill box)

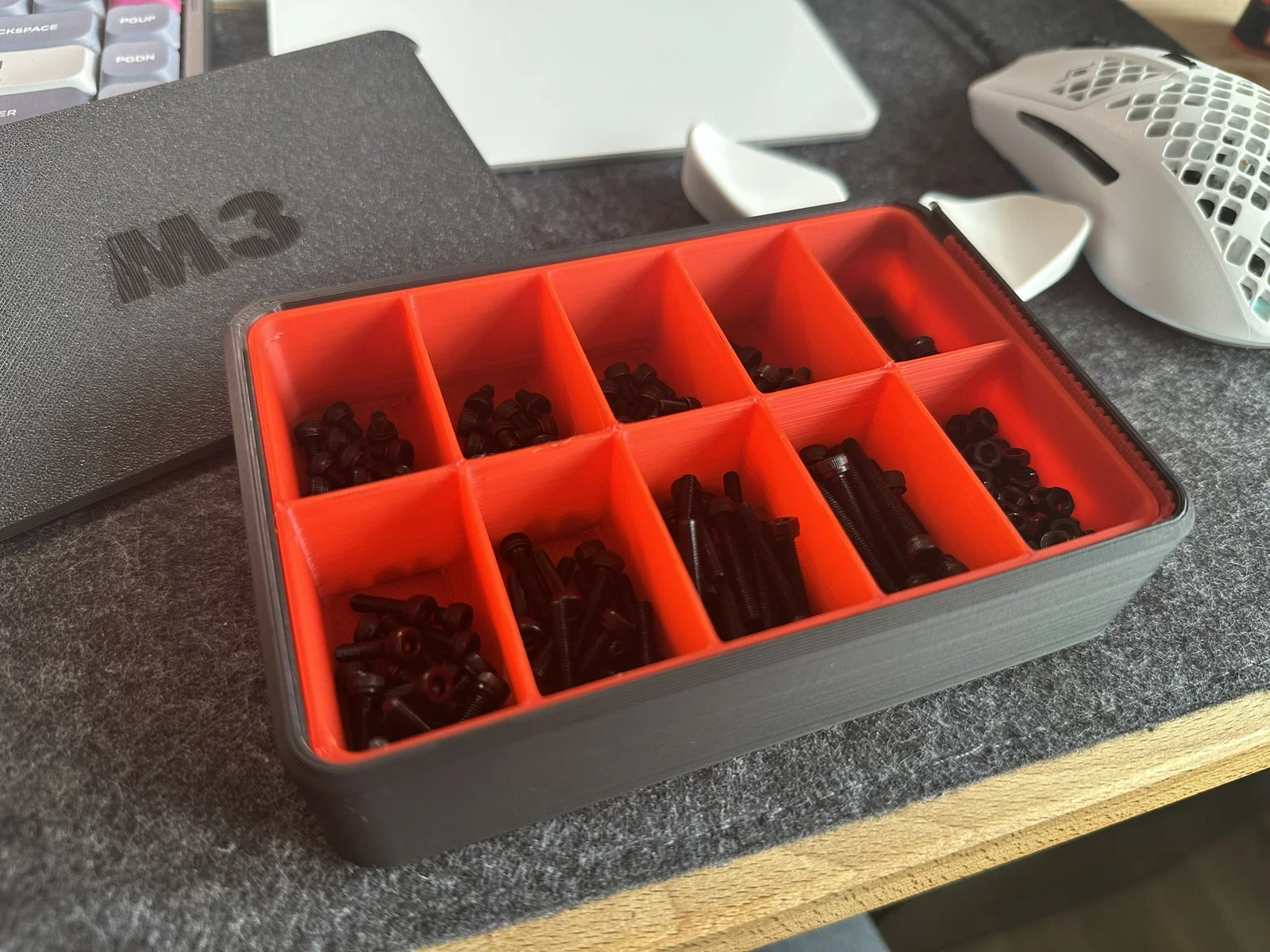

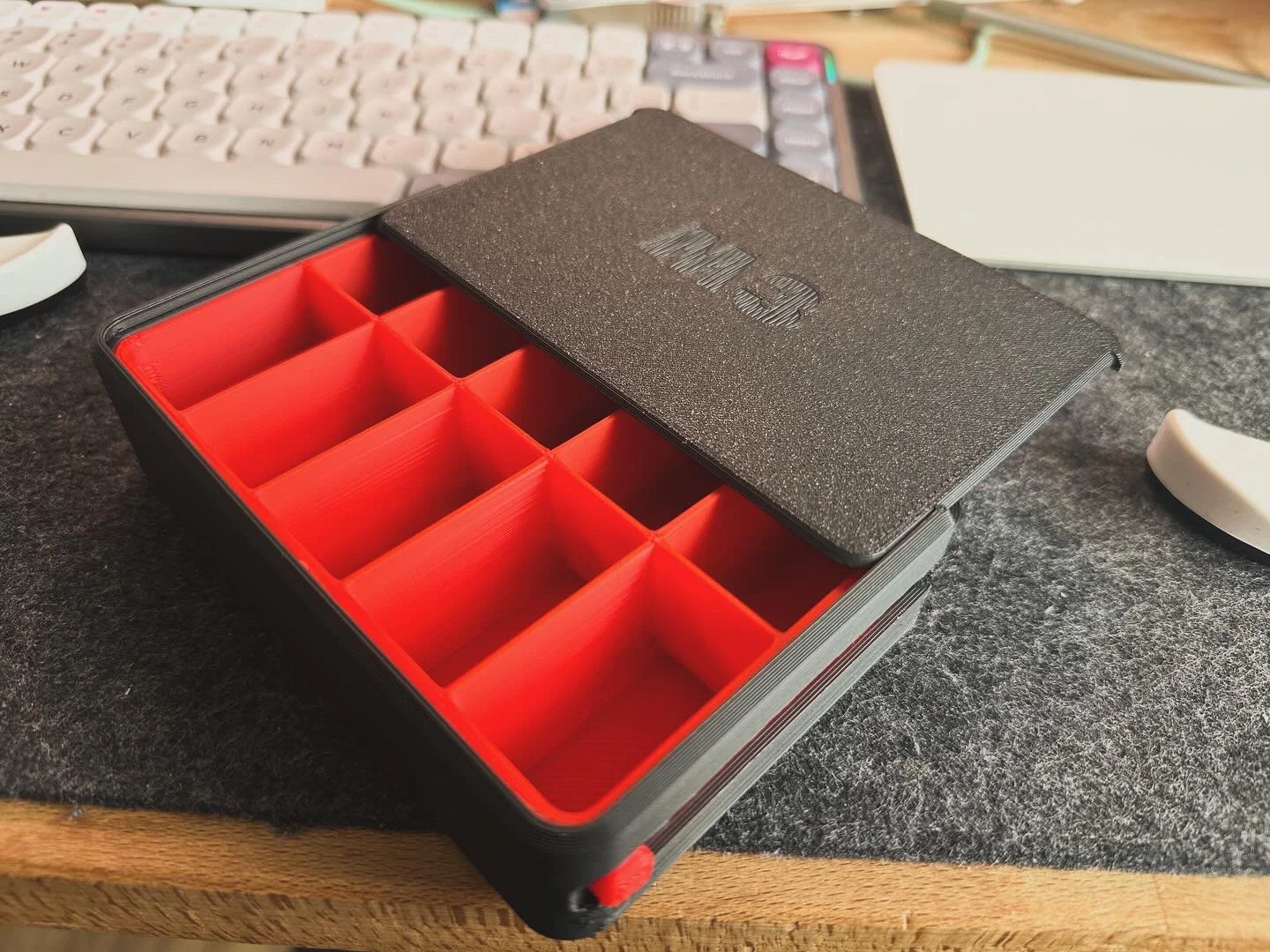

• Hộp đựng ốc vít

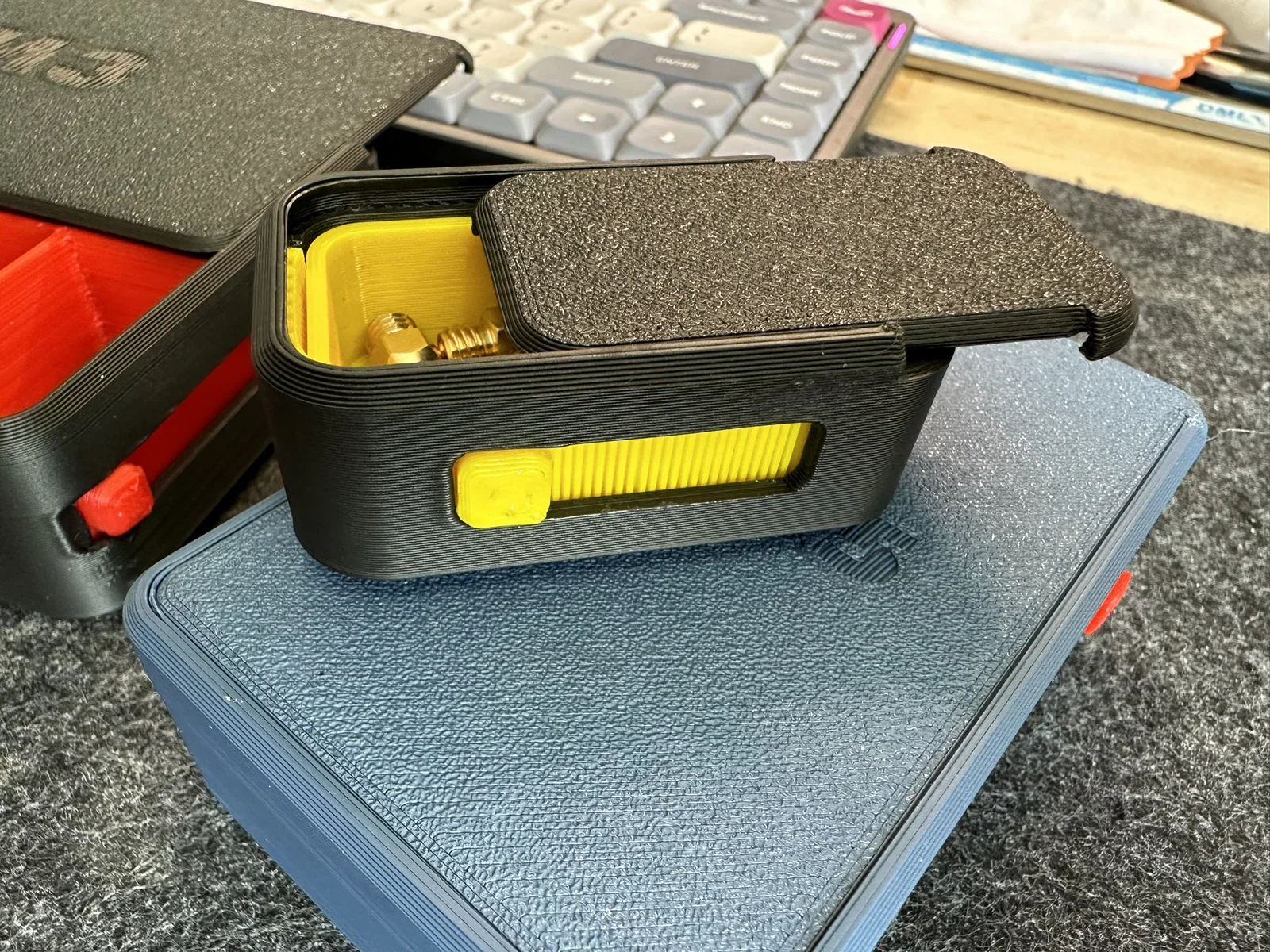

• Hộp đựng nozzle
• Nói chung là bất cứ thứ gì cần bỏ vô một cái hộp

Cách in

• Dùng vật liệu cứng (hoặc hơi cứng) đều được (PLA, ABS, PETG, TPU 95A chắc cũng được(?), v.v.)
• Khuyến nghị nozzle 0.4 hoặc 0.6, với layer height lần lượt 0.2 hoặc 0.3
• Nắp (lid) in úp mặt trên xuống (prints on its top)!

Thiết lập mình hay dùng

Nozzle 0.4mm

• Tối thiểu 3 walls
• Tối thiểu 15% infill

Nozzle 0.6mm

• Tối thiểu 2 walls
• Tối thiểu 15% infill

Khuyến nghị in thử một cái hộp nhỏ trước để test độ khít và tolerance theo máy của bạn!

Cách dùng file CAD

Chuẩn bị

Bạn sẽ cần Fusion 360 (bản personal là đủ, mình cũng dựng bằng bản đó) để dùng các file CAD parametric. Double click file f3d để mở Fusion và load file.

Trong thư mục CAD có nhiều “điểm bắt đầu” (starting points) khác nhau để bạn tuỳ biến theo kích thước và nozzle.

Chỉnh parameters

1. Ở thanh Modify phía trên, bạn sẽ thấy tuỳ chọn để đổi parameters
2. Trong cửa sổ hiện ra, bạn có thể đổi từng tham số bằng cách sửa con số dưới cột “Expression”
3. Khi bạn chỉnh giá trị, model sẽ tự cập nhật ở phía sau

Lưu ý là có vài tham số không “hợp” nhau; nếu nhập các giá trị quá cực đoan thì model sẽ bị bể theo những kiểu rất vui và thú vị. Nếu gặp vậy thì undo để quay lại.

Lưu ý: Chỉ chỉnh các giá trị trong favourites. Các tham số khác dùng cho nhiều phép tính, đụng vô là hỏng rất nhanh.

Export

STEP

Mình khuyên dùng STEP nếu Slicer của bạn hỗ trợ (ví dụ Orca, Prusa và các bản phái sinh khác)

1. Ở panel Browser bên trái, right click từng part và chọn “Export”

2. Chọn STEP trong các tuỳ chọn rồi bấm Export


STL/3MF

1. Ở panel Browser bên trái, right click từng part và chọn “Save As Mesh”


2. Ở panel bên phải, chọn 3MF hoặc STL, và nhớ đặt refinement quality thành High

3. Chọn nơi lưu rồi bấm Save
