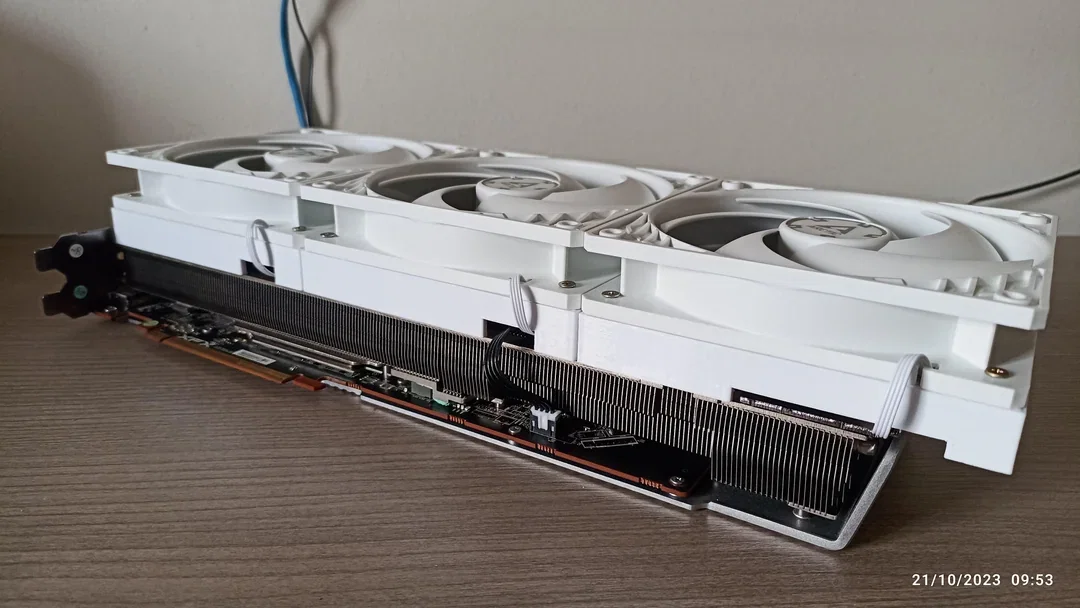

Mod Shroud XFX Merc 310 RX79000XT(X) cho quạt 120mm

Vật liệu cần chuẩn bị

• Khoảng 120g filament (giả sử infill 15%) – PLA xài được, nhưng PETG / ABS sẽ tốt hơn
• 3 quạt 120mm (không phải quạt nào cũng tương thích; coi phần hướng dẫn để biết chi tiết)
• 12 insert nhiệt M3 (đường kính ngoài 5mm và dài 5mm – AliExpress) – Kích thước M3 là loại mình đang có, nhưng nếu bạn có bộ insert nhiệt loại khác thì cứ thoải mái dùng khi remix model
• 12 ốc M3 x 6mm (hoặc 8mm)
• Tua vít cho các con ốc ở trên
• Tua vít bake (Philips) loại “nhỏ” để tháo ốc của heatsink mà bạn sắp tháo. Loại có nam châm sẽ tiện hơn
• Mỏ hàn
• 1 dây chia 3 đầu “mini PWM” đầu đực (mình không chắc chuẩn này có đúng tên là mini PWM không, nhưng dây chia AliExpress này khá giống loại mình dùng trong hình)
• Dây rút (zip tie) hoặc velcro để đi dây gọn gàng
• [Tuỳ chọn, nhưng nên có] Kìm

Hướng dẫn

• In từng ống gió (Left, Middle và Right)
• Dùng mỏ hàn để ép insert vào 12 lỗ 5mm (mỗi model 4 lỗ)
• Tháo cẩn thận cái chốt/đầu cắm nối quạt với board GPU (chắc bạn sẽ cần kìm cho bước này)
• Tháo fan shroud kèm theo các quạt zin và giữ lại những con ốc đang giữ chúng với nhau (lát nữa sẽ dùng lại). Mình không có video hướng dẫn, nhưng bạn có thể tháo fan shroud mà không cần tháo những con ốc đang kẹp PCB với heatsink. Nhìn kỹ fan shroud sẽ thấy 6 vị trí ốc. Dùng tua vít có nam châm sẽ giúp bạn đỡ bị rớt/mất ốc

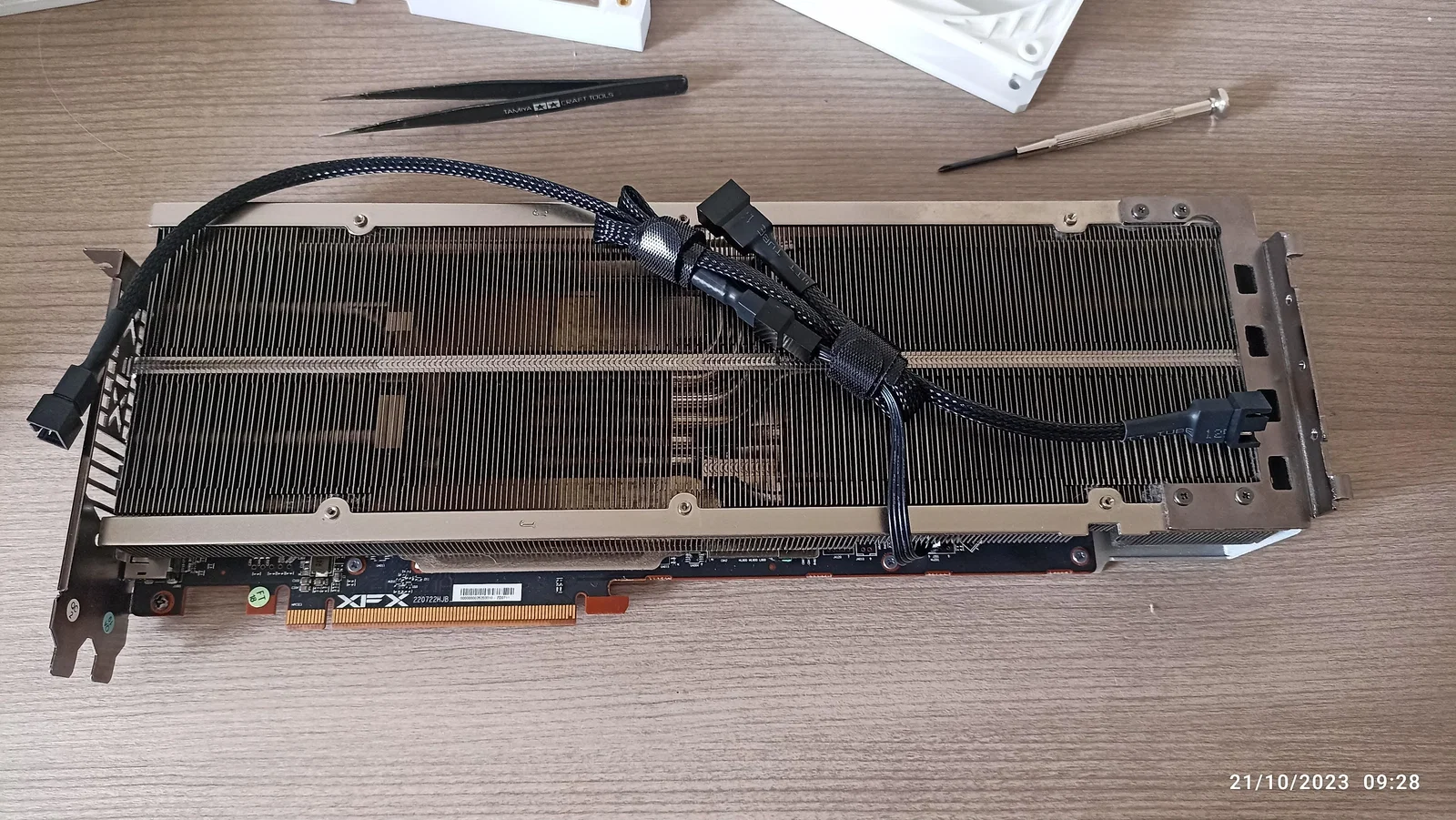

• Cắm dây chia 3 đầu vào PCB

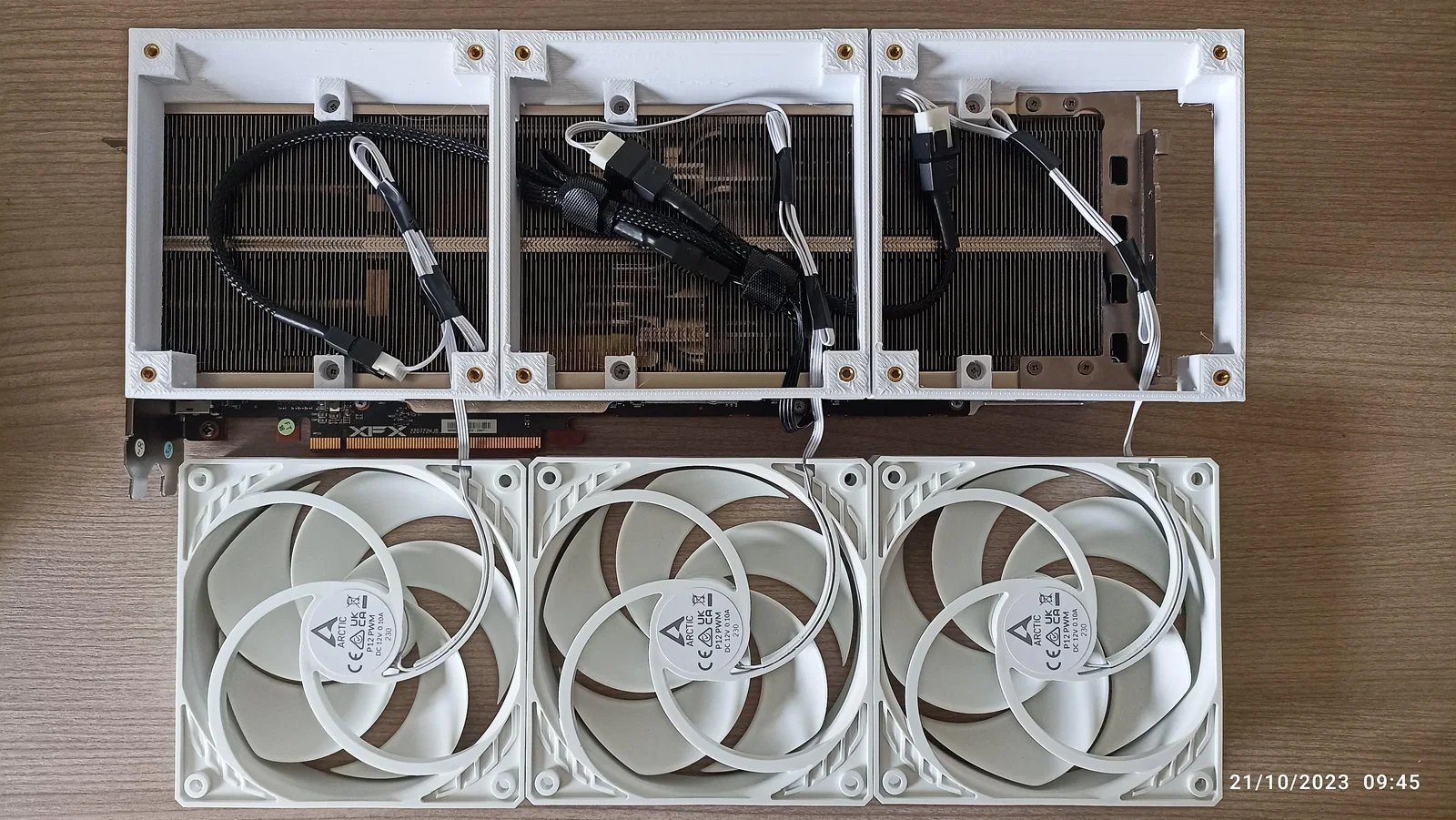

• Canh vị trí các ống gió đã in kèm theo quạt (quạt phải thổi gió về phía heatsink), canh lỗ cho khớp với các lỗ ren trên heatsink, giống như ảnh tham khảo
• Cắm quạt vào dây chia
• Đi dây sao cho gọn và giấu dưới quạt (dùng zip tie / velcro nếu cần)
• Dùng lại các con ốc bạn đã giữ từ trước để bắt ống gió vào heatsink

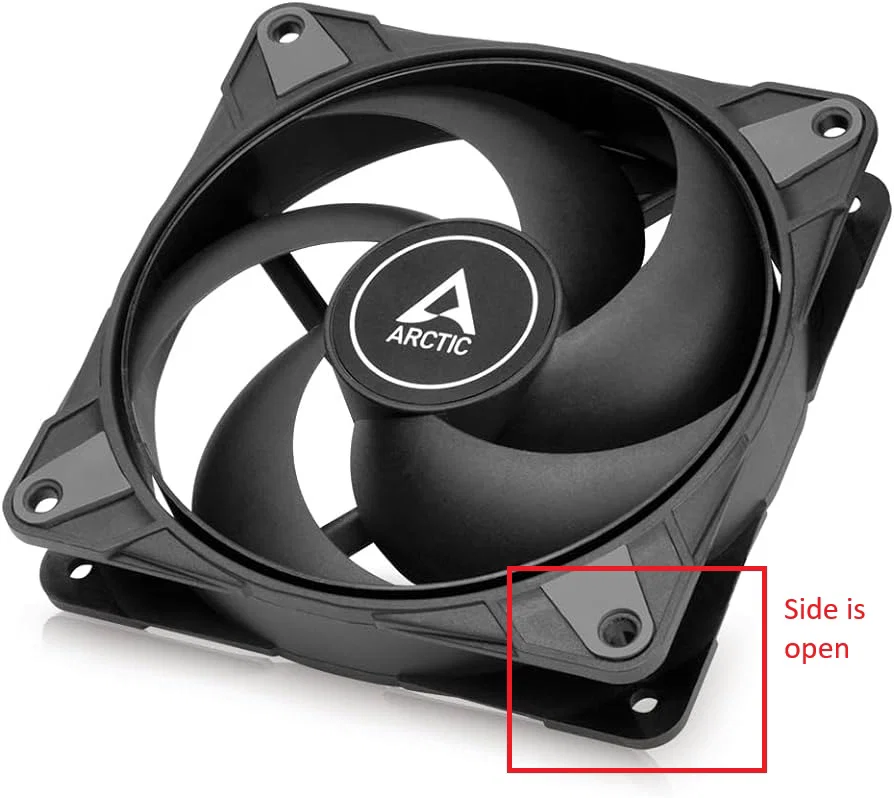

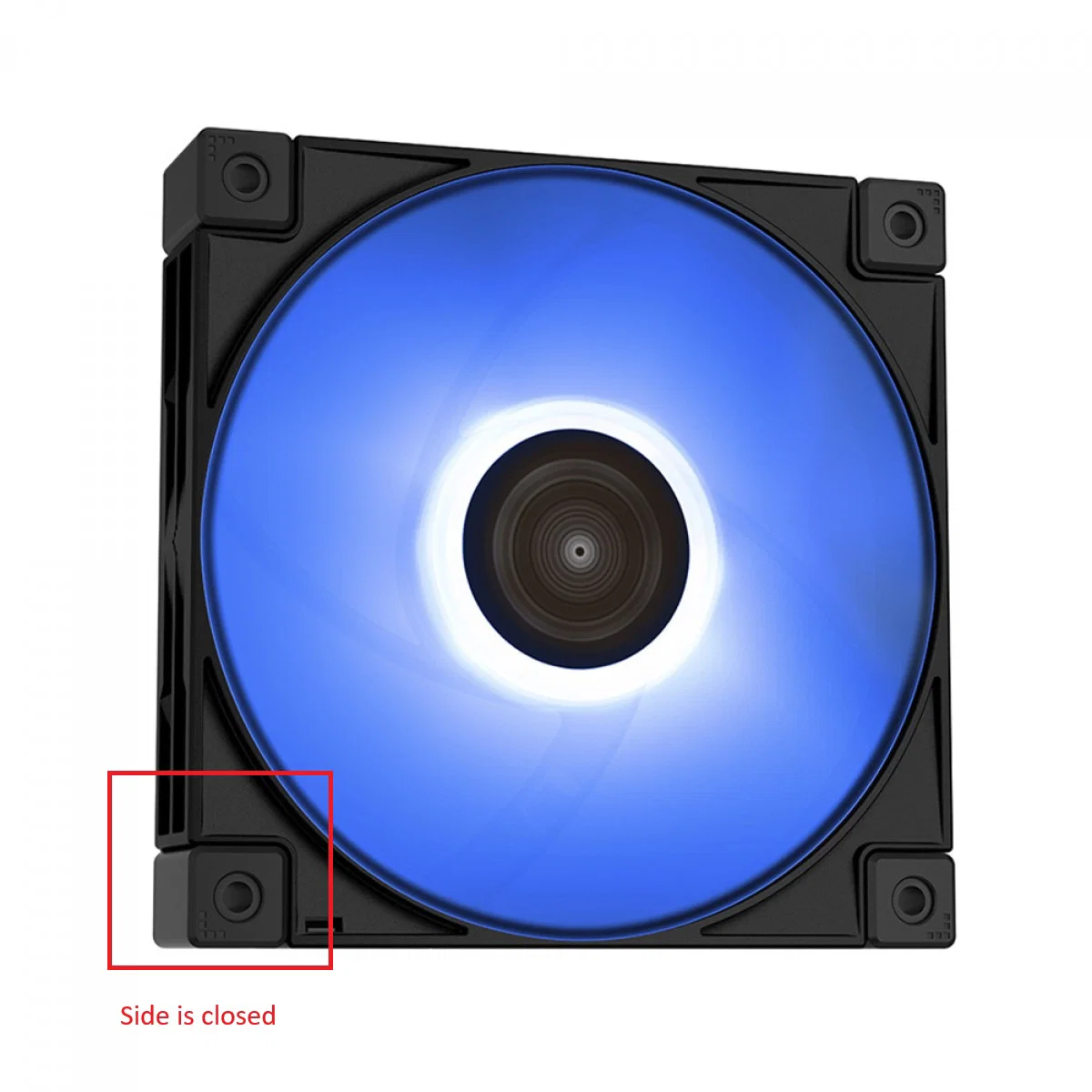

• Bắt quạt vào shroud bằng ốc M3. Lưu ý không phải quạt nào cũng tương thích; bạn nên dùng loại có “open side” để tránh bị cấn do đầu ốc quá to. Ảnh tham khảo có ví dụ loại quạt nên/không nên dùng. Mình dùng quạt Arctic P12 và chạy rất ổn

Kết quả nhiệt

Mod này sẽ không làm GPU mát hơn; quạt zin vốn đã làm tốt chuyện đó rồi. Tuy nhiên, nó sẽ cải thiện rất nhiều về độ ồn, vì quạt dày 25mm thường êm hơn đáng kể (ở cùng mức hiệu năng) so với quạt slim zin.
