Ngàm Garmin Edge XL mount (Blendr-compatible) v2

Vậy là cái Bontrager Blendr system Garmin low mount lại không vừa với mấy con Edge dài hơn (dòng 100x series). Mấy vấn đề kiểu này đúng là 3D printer xử ngon nhất, ha..?

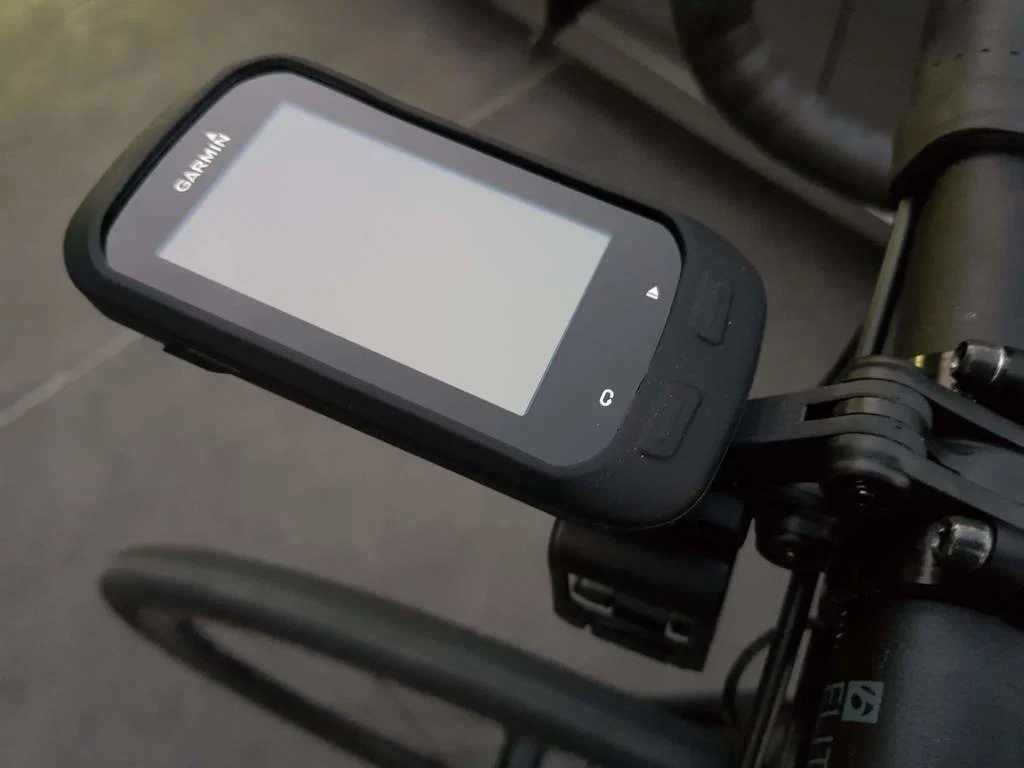

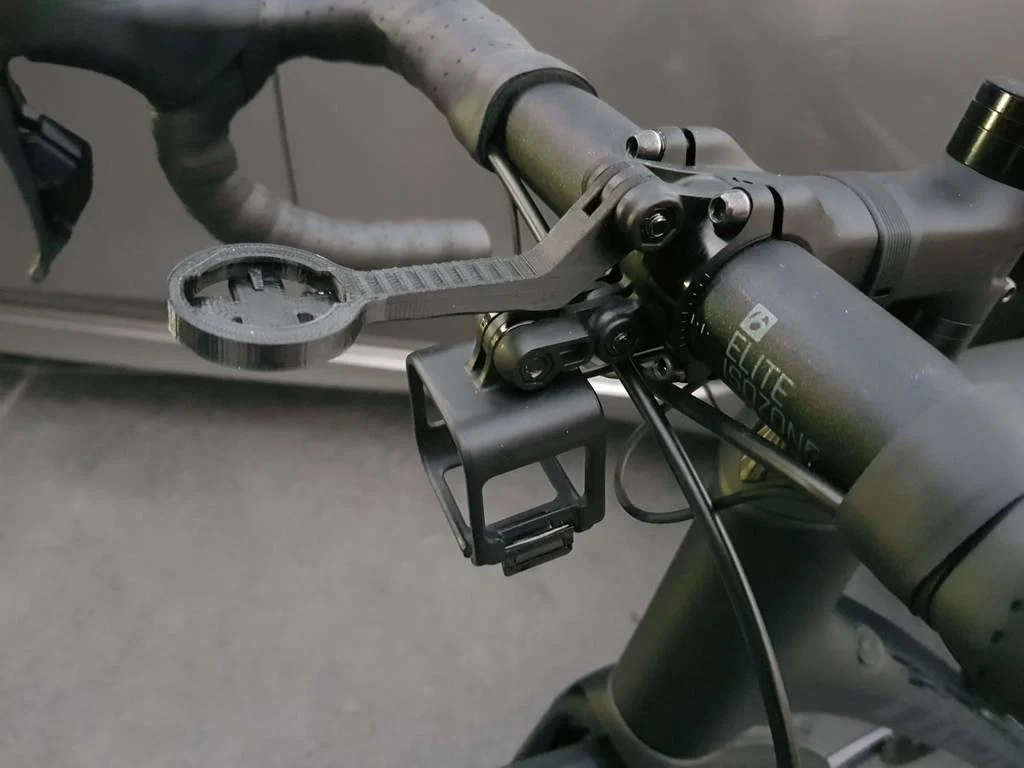

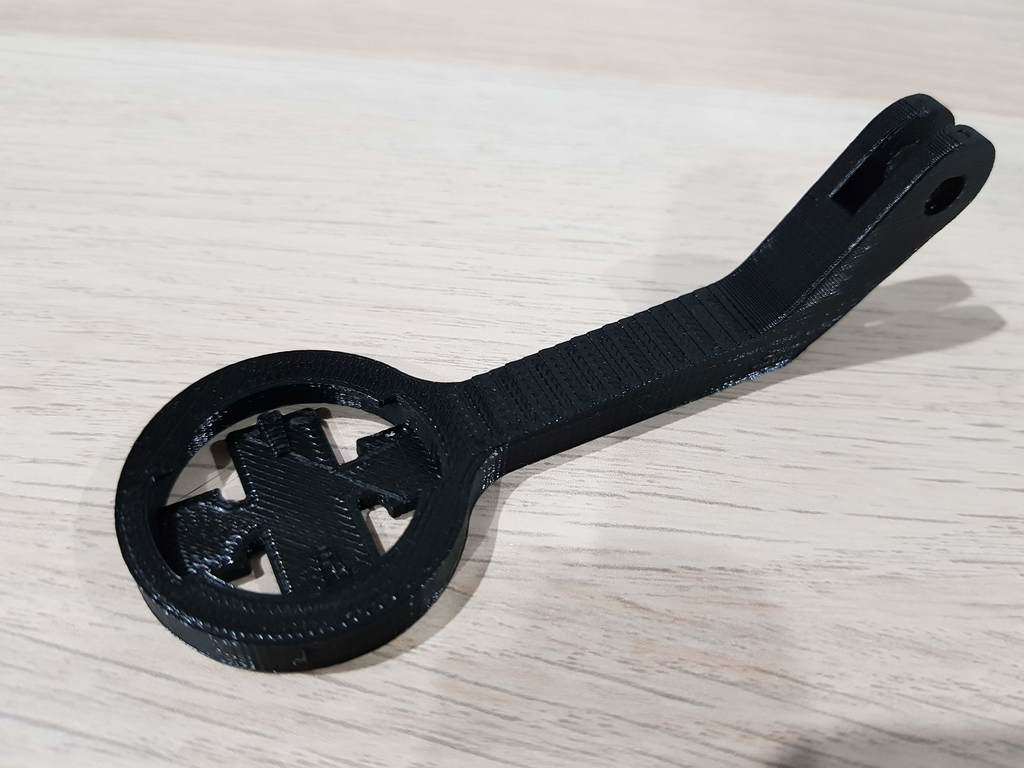

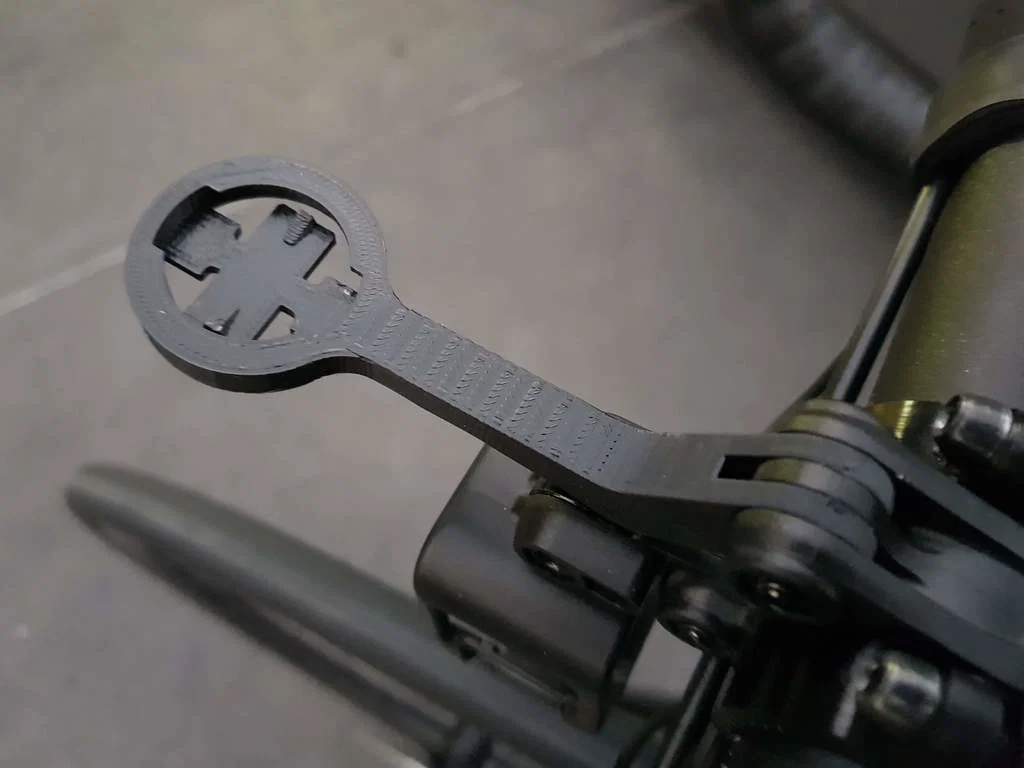

Model này dựa trên kích thước gốc của mount theo máy, nhưng mình tăng thêm 25mm phần stem để Garmin 1000 của mình gắn vừa khít. Phần mounting disc thực tế được làm với các tab dày hơn để tăng độ bền và độ đỡ khi khóa thiết bị vào.

Do tăng chiều dài, cái mount có xu hướng rung khá mạnh khi chạy trên mặt đường xấu/gồ ghề. Một bản prototype trước đó in 50% infill bị gãy sau khoảng 60km, nên mình khuyên in bản này 100%!

(Disclaimer: Mình vẫn đang test đường với bản 100% – thiết kế hiện tại có thể vẫn còn hơi “mỏng manh” nếu đi đường xấu lâu dài.)

\===================

Update / 27-May-2019

Sau ~1000km, cái mount in 100% bị gãy làm đôi ở hai vị trí quanh mép mounting rim. Lúc đó mình chạy bị “hành” khá nặng qua đường đá cuội, đường xấu và bike path. Cuộn PLA dùng lúc đó có vẻ đã bị giòn, mình dự tính sẽ in lại khi mua được cuộn PLA+ đen mới. Có cập nhật sẽ đăng tiếp.

\===================

Update / 22-April-2024

Bản PLA+ dùng được vài năm rồi cũng gãy. Bản mới nhất mình in bằng PETG với máy in mới và thấy chịu rung tốt hơn hẳn.

(Mình đã re-model lại mesh trong Fusion360 cho v2 – kết quả bo góc (filleted) đẹp hơn và mesh sạch hơn so với Tinkercad)

Print details

• Bambu X1C - Engineering plate
• eSUN PETG-HS
• 0.4mm nozzle, 0.2mm layer height
• 100% infill

Mình khuyến nghị “painting supports” chỉ ở mặt dưới của cái lip giữ head unit (.3mf sẽ cập nhật sau)
