Vỏ Low Profile cho Allium58 GLP (layout Lily58 Pro)

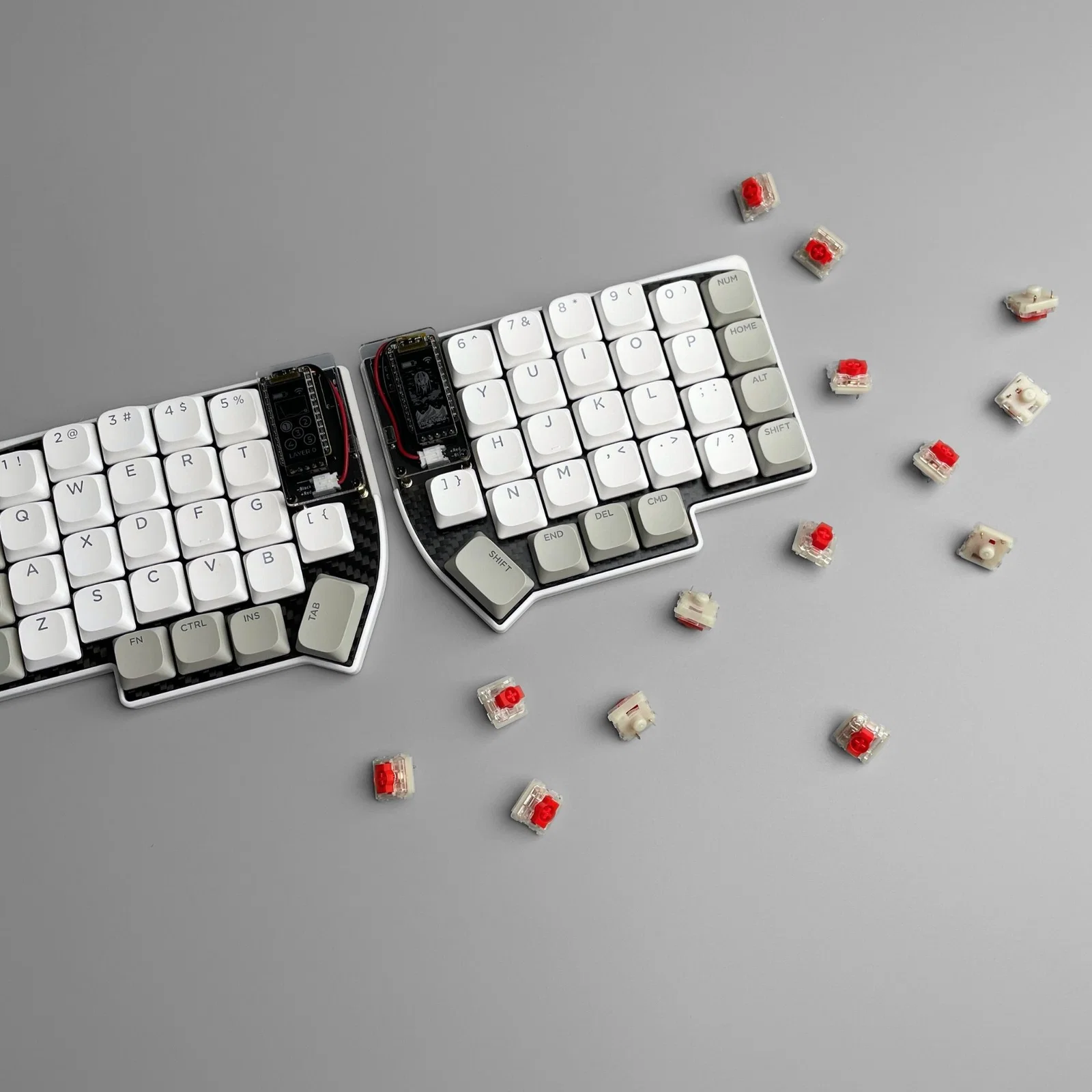

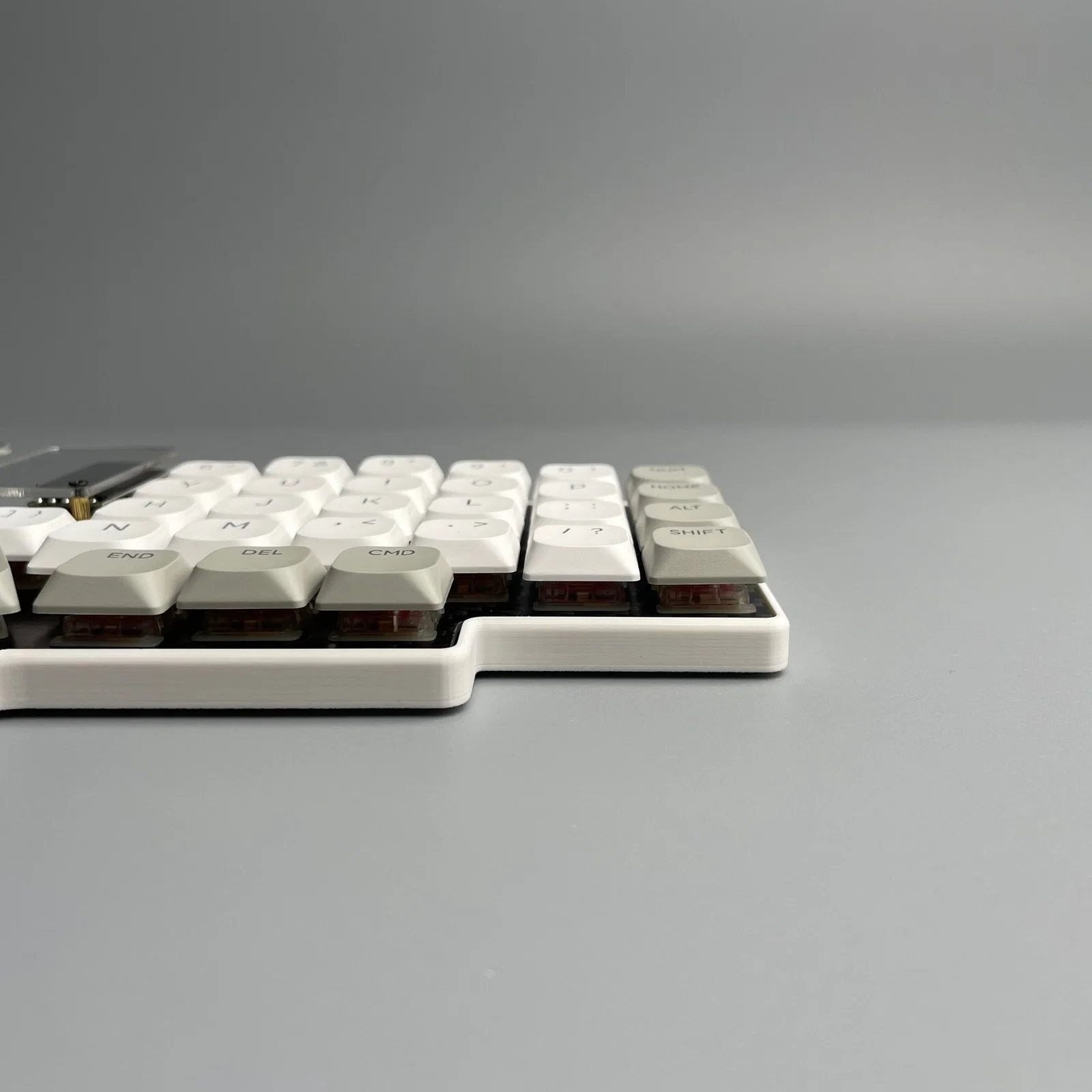

Mẫu 3D này là bộ vỏ (case) cho bàn phím Allium58 GLP. Bàn phím được chỉnh sửa dựa trên Lily58 Pro. Phần vỏ đáy cũng có thể dùng với các plate khác có độ dày 1.2mm.

Các phần cần in

• Allium58 bottom case
• Allium58 bottom case (mirrored)
• Allium58 top switch plate
• Allium58 top switch plate (mirrored)

Mẹo in 3D

• Không cần support nếu đặt đúng orientation

Linh kiện cần có

• 20x ốc GB823 M2*4mm
• 10x spacer đồng (brass spacers) M2*5mm
• một ít chân cao su (rubber feet)

Mẹo lắp ráp

• Các brass inserts/spacers được đặt ở giữa top switch plate và bottom case.
• Trên top plate có các phần khoét (cutouts) để đặt brass inserts.

File nguồn PCB có thể xem tại: https://github.com/beekeeb/Allium58

Mẫu này được cấp phép theo Creative Commons (4.0 International License) Attribution. Vui lòng ghi nguồn khi sử dụng.
