Parts Nextruder MMU3 cho Prusa MK4

CẬP NHẬT ngày 22/04/2024:

Cuối cùng Prusa cũng đã phát hành các parts có thể in cho MMU Nextruder, nên mấy parts này có thể xem như không còn cần thiết nữa. Nhưng nếu bạn không có cái nam châm nhỏ 3x1mm mà vẫn muốn dùng parts của mình thì cứ dùng nha.

______________________________________________________________________________________________________________________________________

Mình nâng cấp MMU2s lên MMU3 để chạy với Prusa MK3s+ và mọi thứ rất ổn. Sau đó mình mua MK4 và muốn lắp MMU3 lên nhưng lúc đó vẫn chưa tương thích. Mình mua các parts mà mình nghĩ là cần, rồi chờ firmware được phát hành.

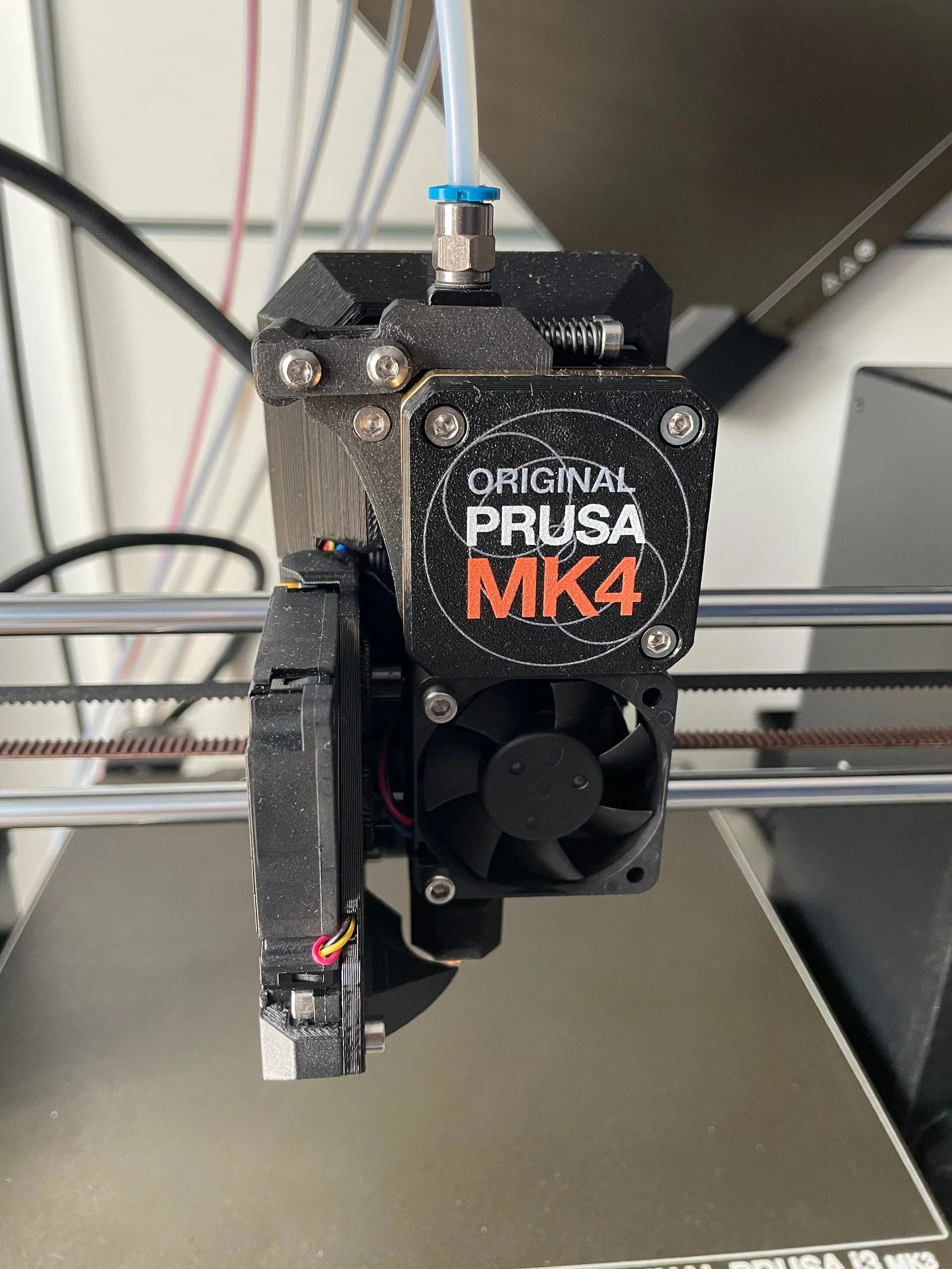

Từ tháng 4/2024 thì MK4 đã chạy được với MMU3, nhưng mình lại bị thiếu một số extruder parts mà Prusa không công bố vì “chúng không thể in được”. Tới lúc đó mình quyết định làm cho chạy được luôn, và bắt đầu thiết kế những parts còn thiếu của Nextruder. Đây là tụi nó.

Bản nâng cấp này vẫn mang tính thử nghiệm, nhưng với mình thì chạy rất ngon. Trước khi làm theo hướng dẫn, lưu ý mấy điểm này:

• Parts cần in bằng vật liệu cứng và bền, mạnh hơn PETG; mình in bằng ASA vì chúng phải chịu độ uốn của lò xo và nhiệt độ cao nên không được cong khi chịu lực hoặc bị creep. ASA có co rút một chút nên nếu bị vấn đề dung sai thì thử scale lớn lên (0,1 hoặc 0,2% là đủ)
• Dùng ít nhất 4 perimeters và tránh elephant foot hoặc warping
• Làm theo manual của Prusa để lắp đúng parts và planetary gears; sau đó chạy hiệu chỉnh gears như máy hướng dẫn

Manual chính thức ở đây:

https://help.prusa3d.com/guide/9a-mk4-nextruder-mod_683106

https://help.prusa3d.com/guide/10a-mk4-setup-and-calibration_426826

Khác biệt so với hướng dẫn và parts gốc:

• Mình tái sử dụng toàn bộ parts Nextruder zin như ốc vít… dùng với mod này vẫn ổn
• Mình không chỉnh geometry của Idler nhưng bạn vẫn phải in lại bằng ASA; có thể tương lai mình sẽ tối ưu nếu nó không hoạt động như mong đợi
• Phần magnet mình dùng nam châm dự phòng 3x3mm, hoặc bạn có thể lấy cái tháo ra từ filament sensor. Nó trượt ngang vào trong Idler Nut.

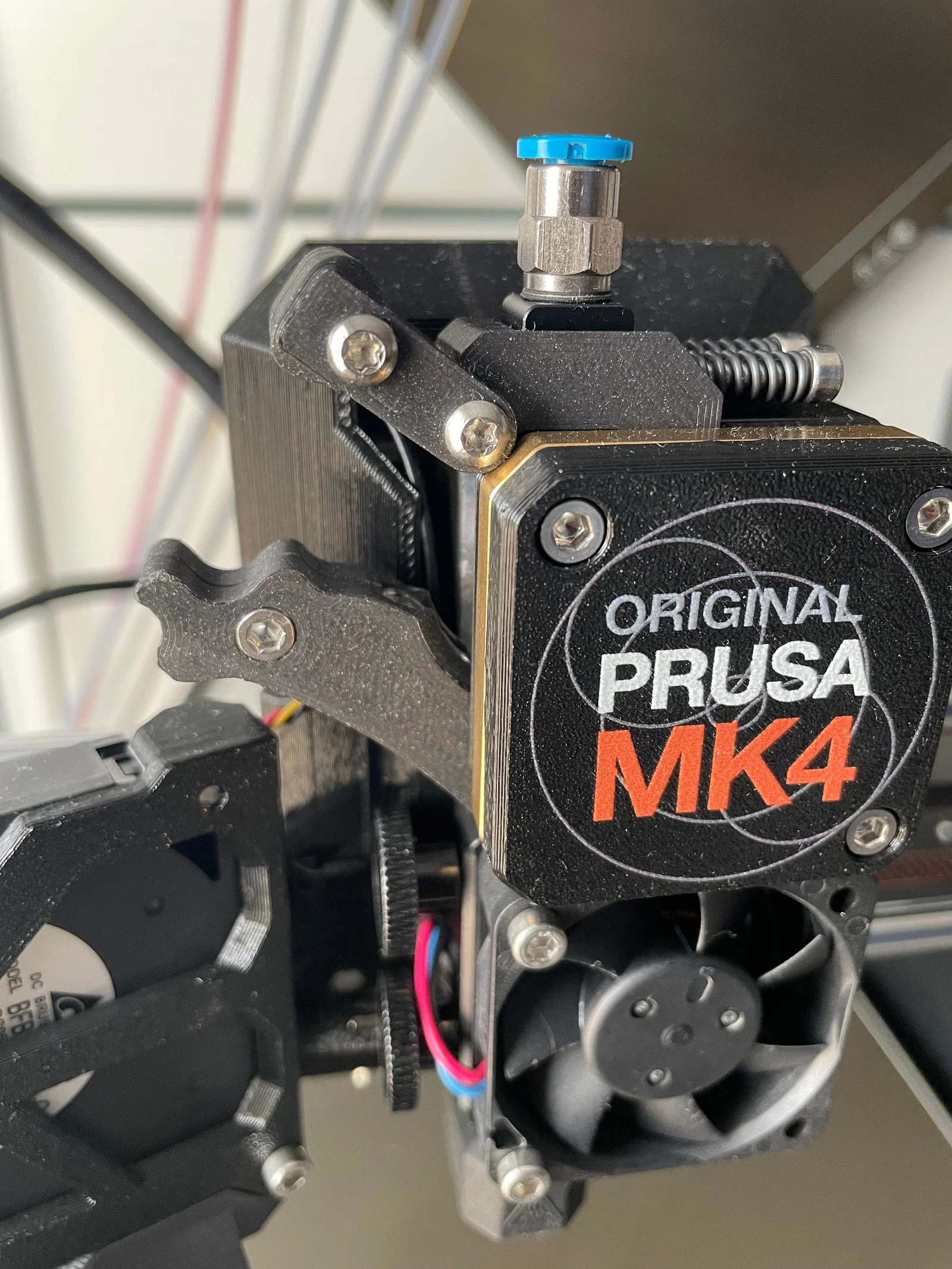

• Ở part Swivel, con ốc sẽ tự ren trực tiếp vào parts in. Hiện tại mình thấy đây là cách tốt nhất để giữ được bề rộng nhất định của part, nên bạn sẽ không dùng nut
• Các tension screws hoạt động tốt, không cần chỉnh sửa gì
• Cách dùng Main Plate thì đồ in 3D sẽ không bền lâu, nên bạn nhớ giữ kỹ; hiện tại cái của mình vẫn hoàn toàn ổn. Mình cũng model thêm chỗ cho O-ring nhưng mình chưa thử với cái in bằng TPU

Hiệu chỉnh filament sensor: đây là phần khó nhất để làm cho chạy ổn. Mình nghĩ nam châm đang lớn hơn so với mục đích Prusa tính cho chỗ này, nên sẽ có vài vấn đề. Mục tiêu bạn cần đạt là filament sensor chỉ nhận filament khi có filament được đưa vào. Làm theo quy trình calibration trên máy và làm như sau:

• Đầu tiên, mở swivel ra và nới lỏng tối đa các ốc lò xo

• Đẩy slider sang bên phải hết mức có thể

• Khi không có filament, thử gài/siết swivel vào idler nhưng chưa gài hết hoàn toàn

• Giờ chọn “continue”: máy sẽ set trạng thái là không có filament trong lúc bạn giữ nguyên
• Nếu làm đúng, lúc này bạn có thể gài swivel vào idler hoàn toàn và đưa filament vào: máy phải nhận. Nếu không, đẩy slider hết sang bên trái

• Hoàn tất calibration bằng cách rút filament ra và đẩy slider về bên phải

• Cuối cùng, siết lại các ốc lò xo như ban đầu

Nếu có vấn đề gì thì cứ cho mình biết, mình sẽ cố gắng cải thiện thêm.
