Hộp Đơn Giản Tham Số Đa Dụng (Universal Parametric Simple Box)

Mình cần một cái hộp đơn giản — vậy là mình tự thiết kế. Nó thực ra có dùng chung một phần code với mẫu rugged box của mình.

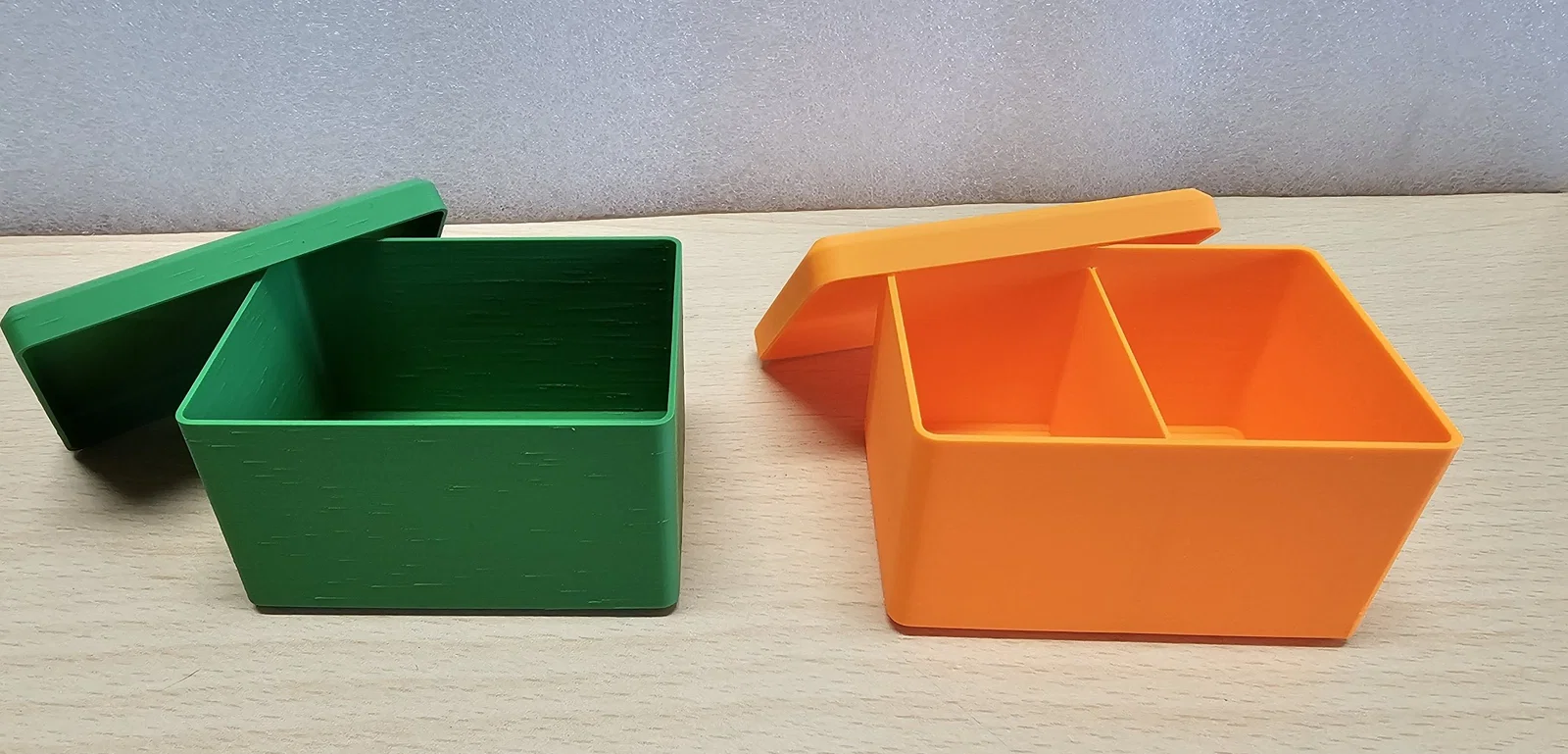

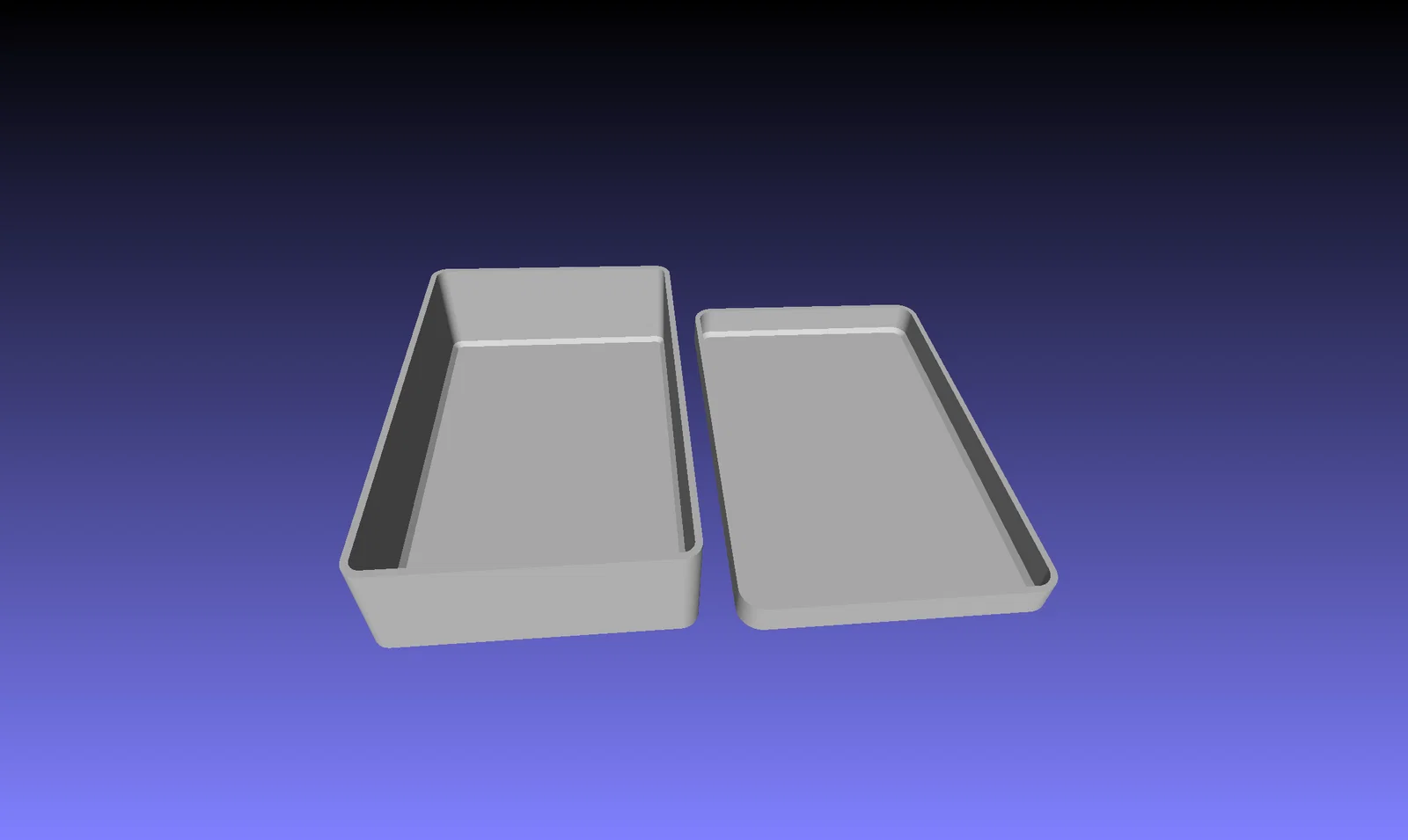

Nhưng khoan — còn nữa nè: mình có kèm thêm vài bản render và STL làm ví dụ.

Các điểm chính: hộp được chamfer ở phần đáy và ở phần mép trên của nắp, nhưng các góc (cạnh đứng) thì được bo tròn. Ngoài việc cho phép bạn tự thêm nội thất bên trong, bạn cũng có thể tạo dividers (vách ngăn) một cách đơn giản.

Cách dùng

Bạn cần OpenSCAD và thư viện BOSLII.

Có cách chỉnh tham số trực tiếp trong OpenSCAD, nhưng mình thấy khá là không ổn định. Nên mình dùng cách khác: copy file DefaultBox.scad rồi đặt tên mới cho đúng với mục đích.

Sau đó chỉnh file (trong OpenSCAD hoặc editor bất kỳ) và đổi các tham số theo nhu cầu. Rồi để OpenSCAD generate STL cho bạn.

Các tham số

Quan trọng nhất là kích thước:

• inner depth (idepth = 50)
• inner width (iwidth = 70)
• inner height (phải lớn hơn phần bo tròn cạnh bên trong) (ihigh = 40)
• wall thickness (wall = 1.2)

Chi tiết:

• overlap của nắp (topoverlap = 6)
  đây là chiều cao của thành bên của nắp
• tolerance cho phần nắp (toptol = 0.2)
  đây là mức nắp lớn hơn hộp bao nhiêu — cần một chút dung sai
• bo tròn các cạnh đứng (iround = 2)
• chamfer cho các cạnh ngang (icham = 1)

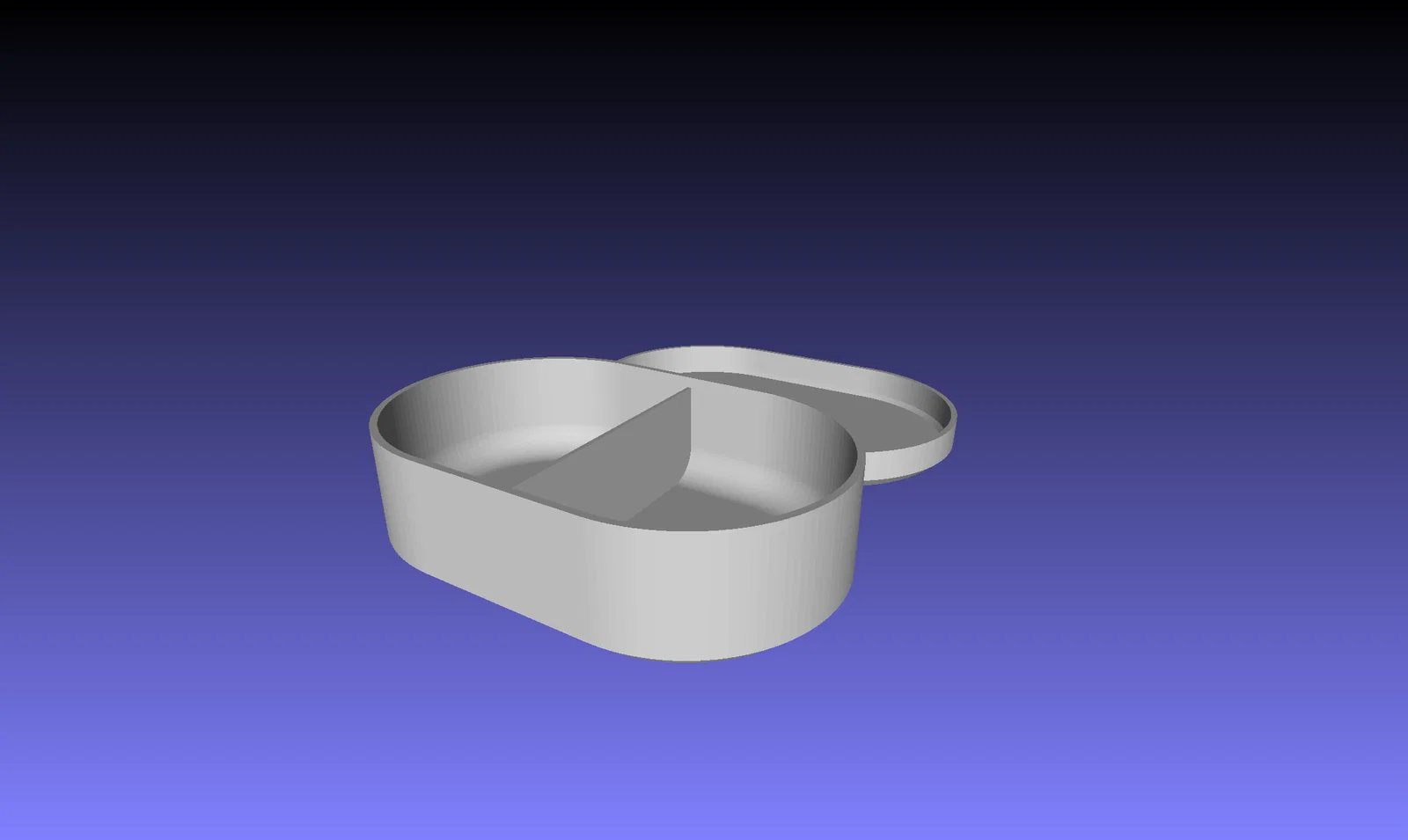

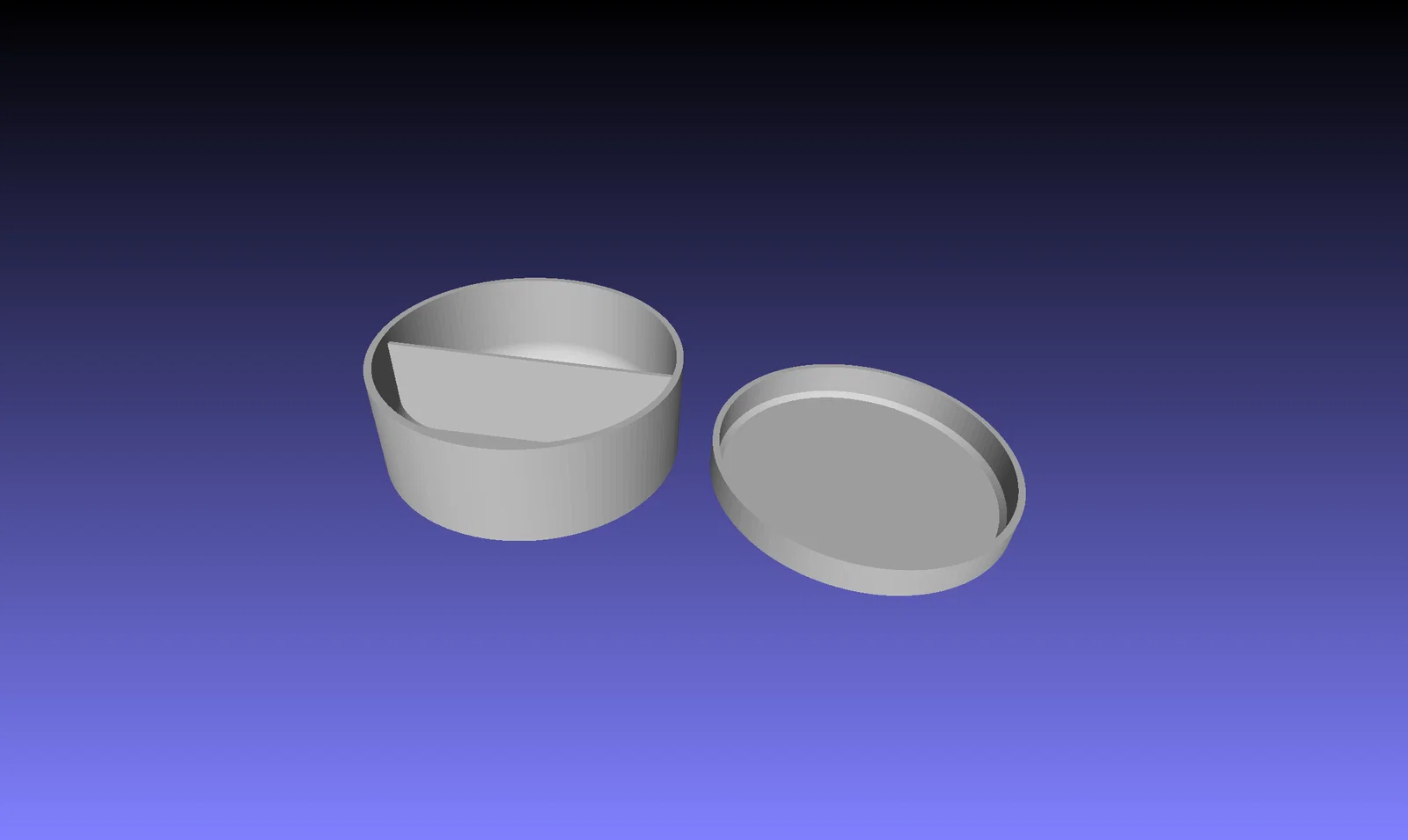

Nếu bạn đặt idepth=iwidth và iround=idepth/2, bạn sẽ được một cái hộp tròn.

Tính năng đặc biệt:

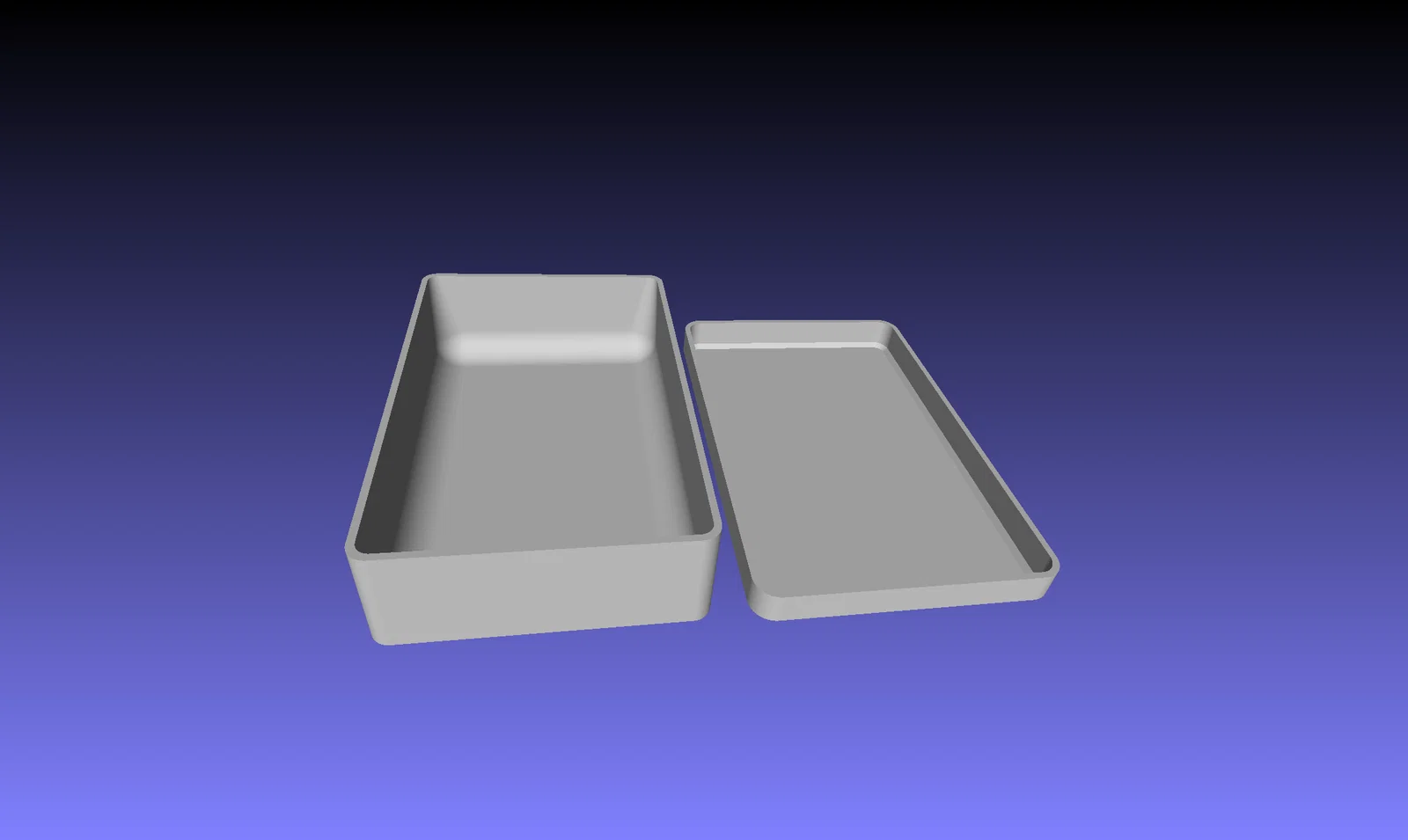

• bạn có thể bo tròn các cạnh đáy bên trong để lấy đồ nhỏ dễ hơn: đặt ibotround từ 3 đến 5

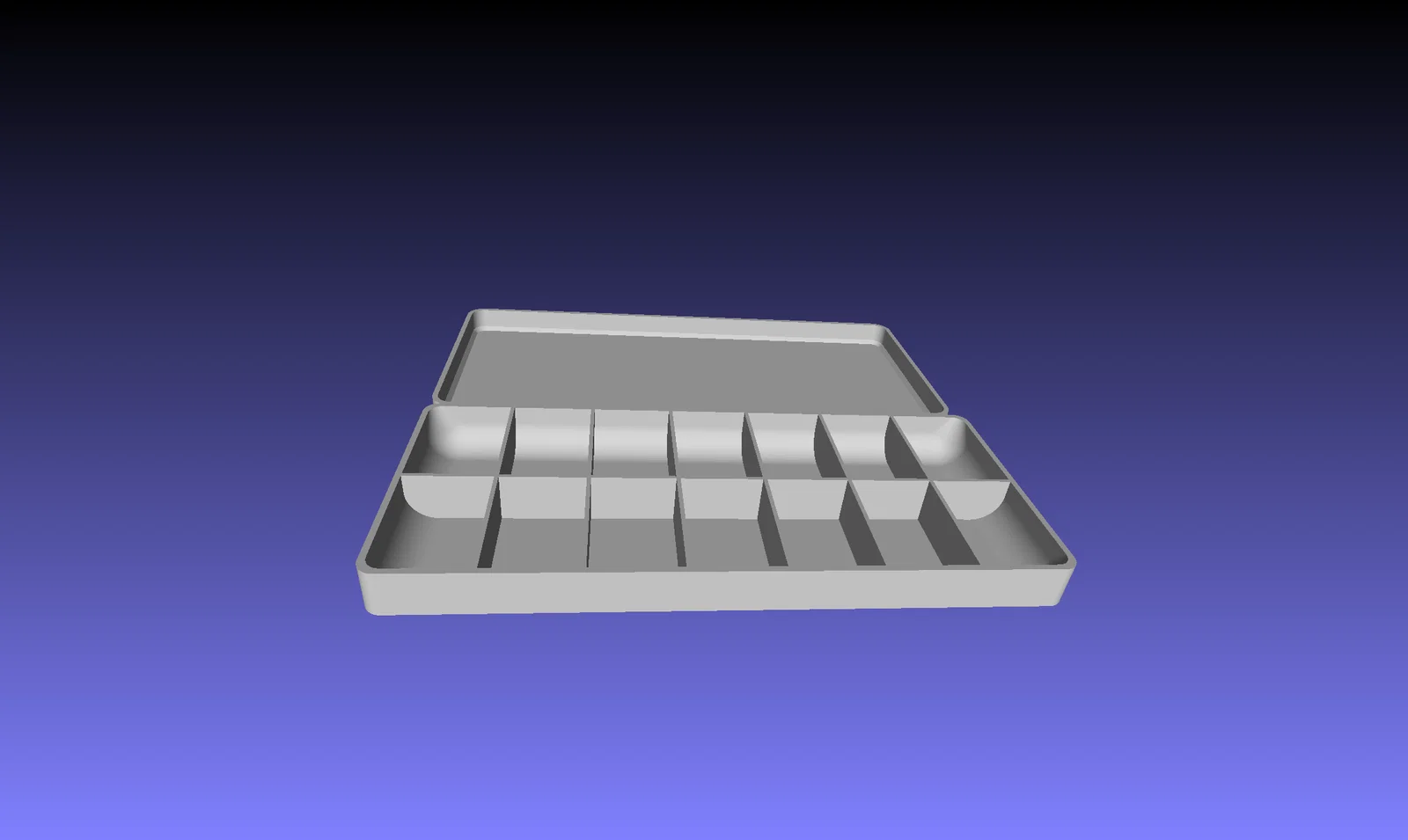

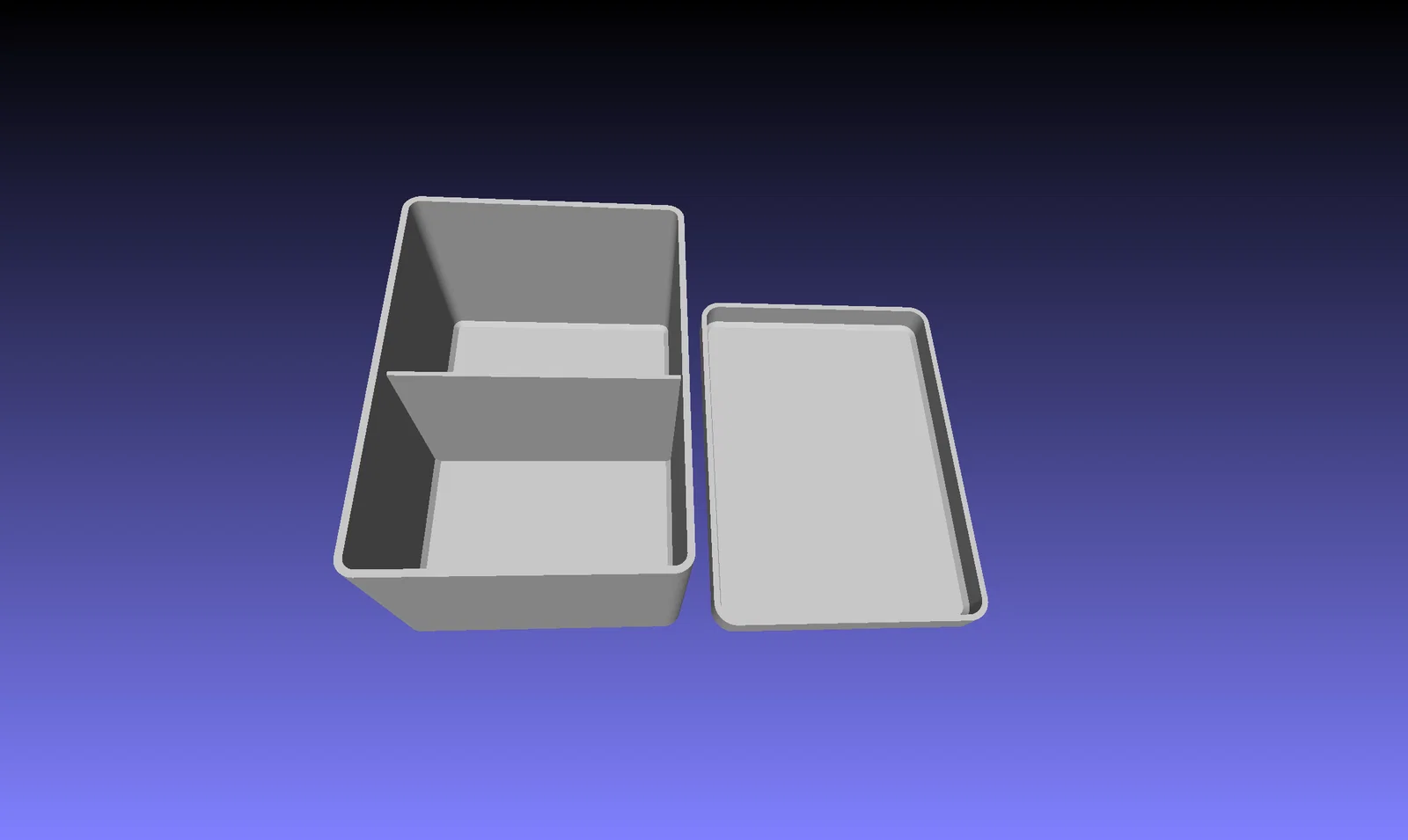

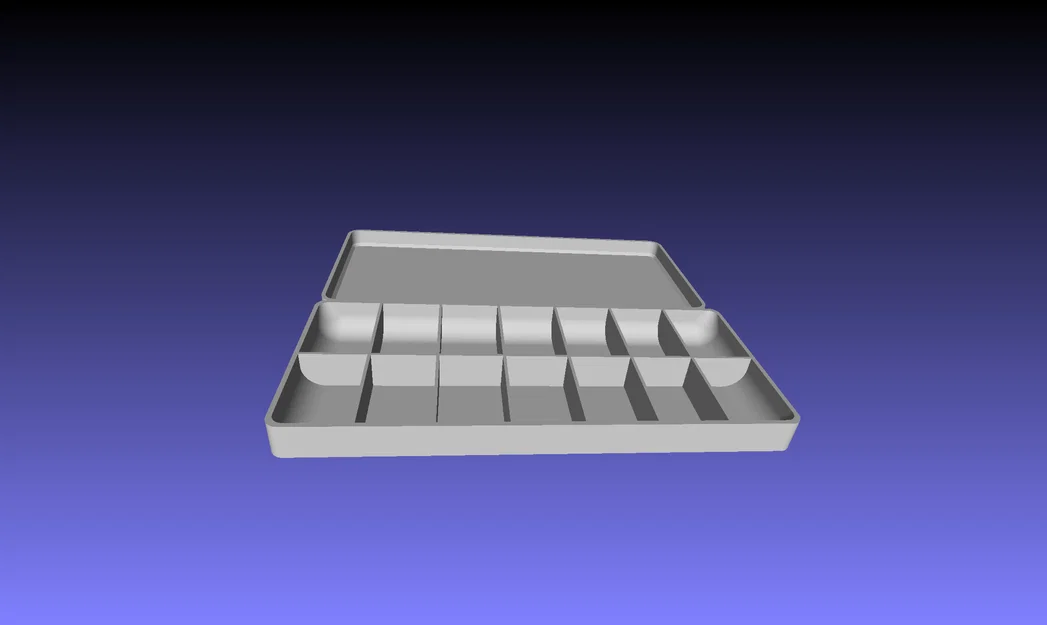

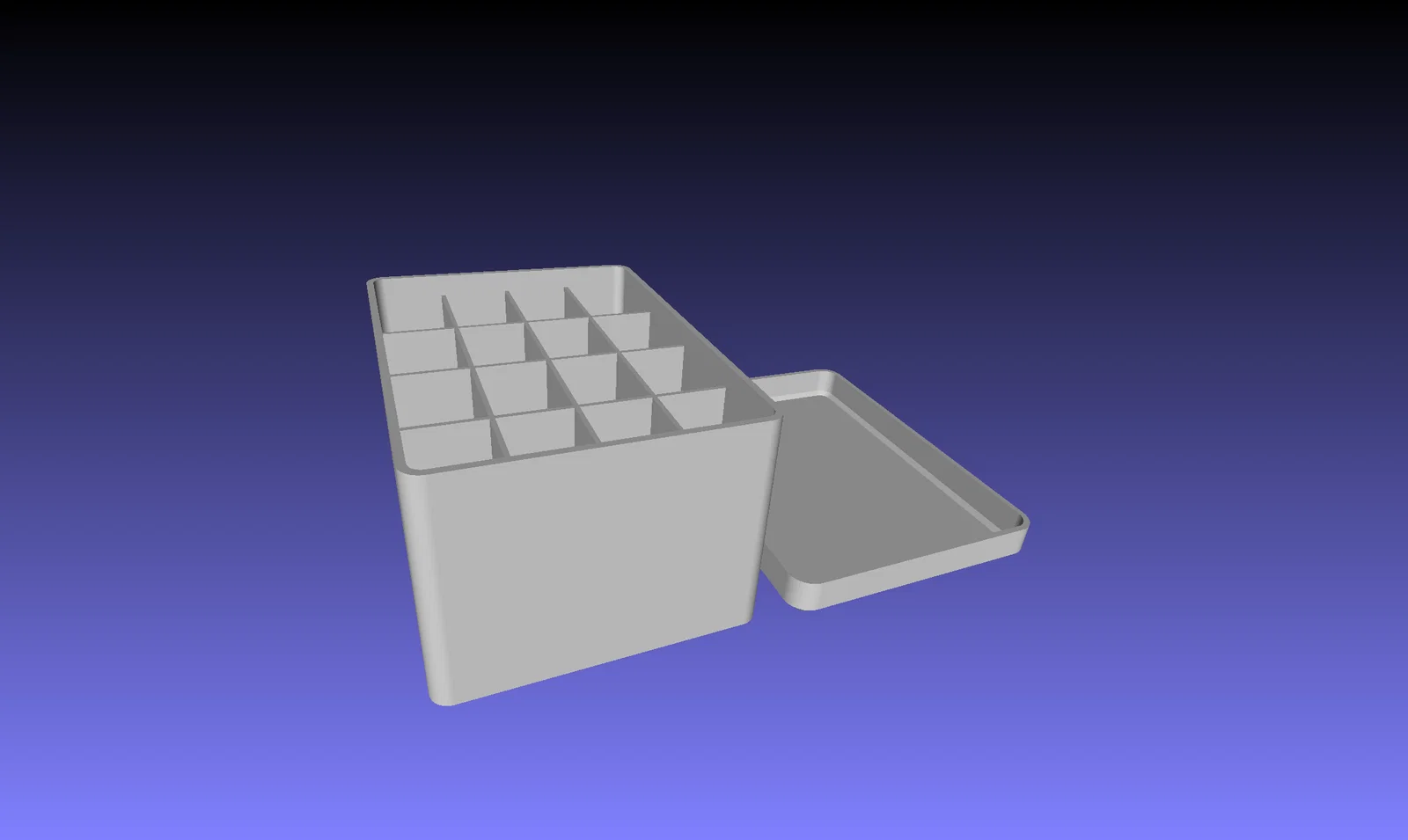

Vách ngăn (dividers):

• độ dày vách ngăn (iwall = 0.8)

• số vách ngăn theo chiều width (chia theo depth) (wdividers = 0)

• chiều cao vách ngăn theo chiều width tính theo % (wdivhight = 90)

• số vách ngăn theo chiều depth (chia theo width) (ddividers = 0)

• chiều cao vách ngăn theo chiều width tính theo % (ddivhight = 90)

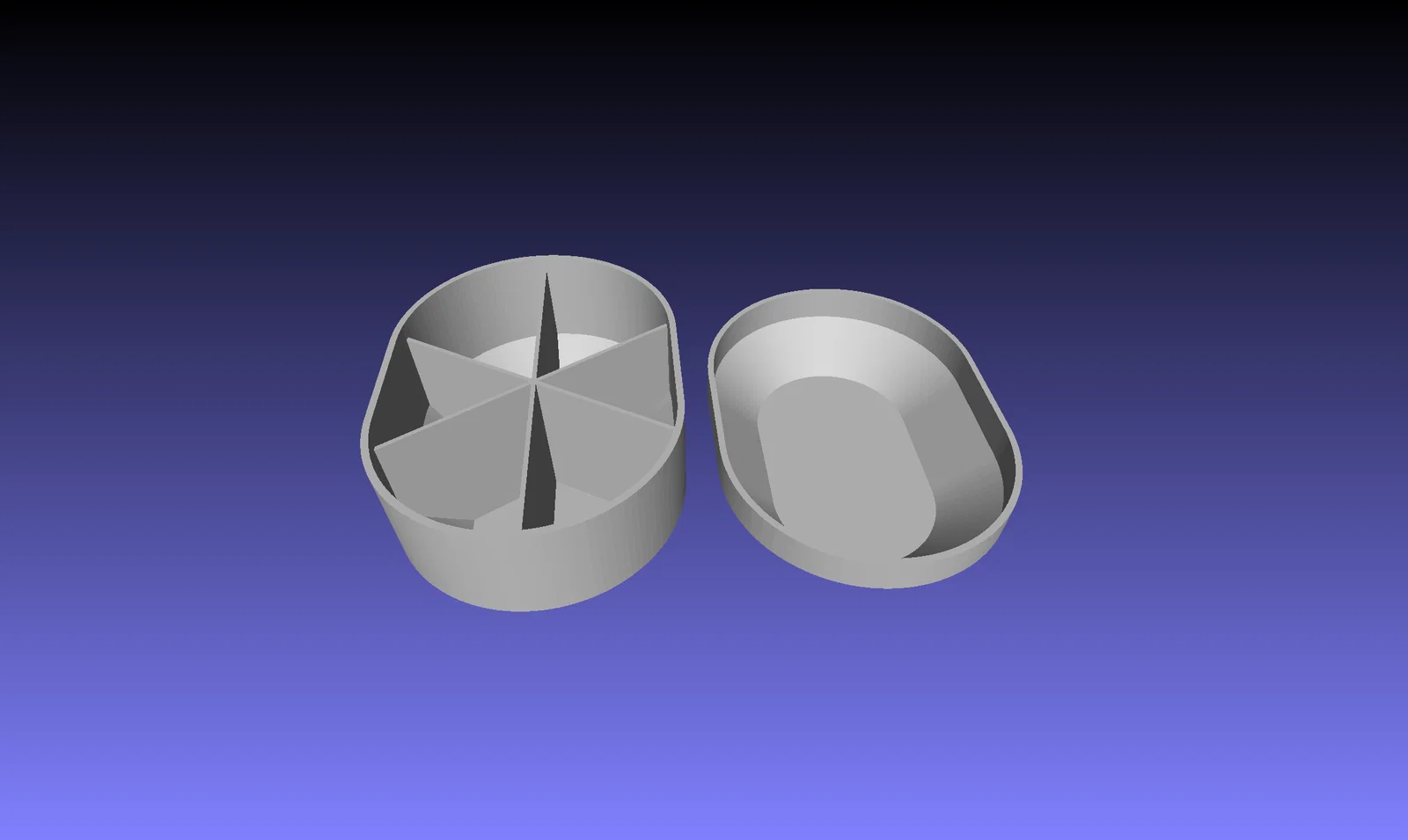

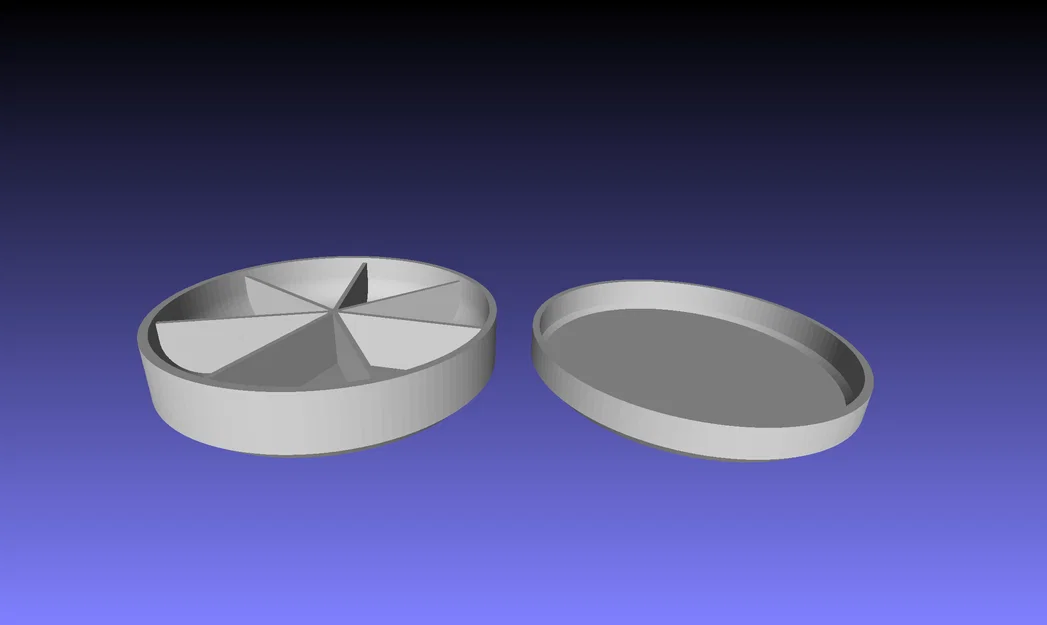

• Bạn thậm chí có thể làm vách ngăn dạng tròn (cdividers = 0)

• chiều cao vách ngăn tròn (cdivhight = 90)

Có một vài ví dụ đi kèm để bạn thấy được các khả năng có thể làm ra.
