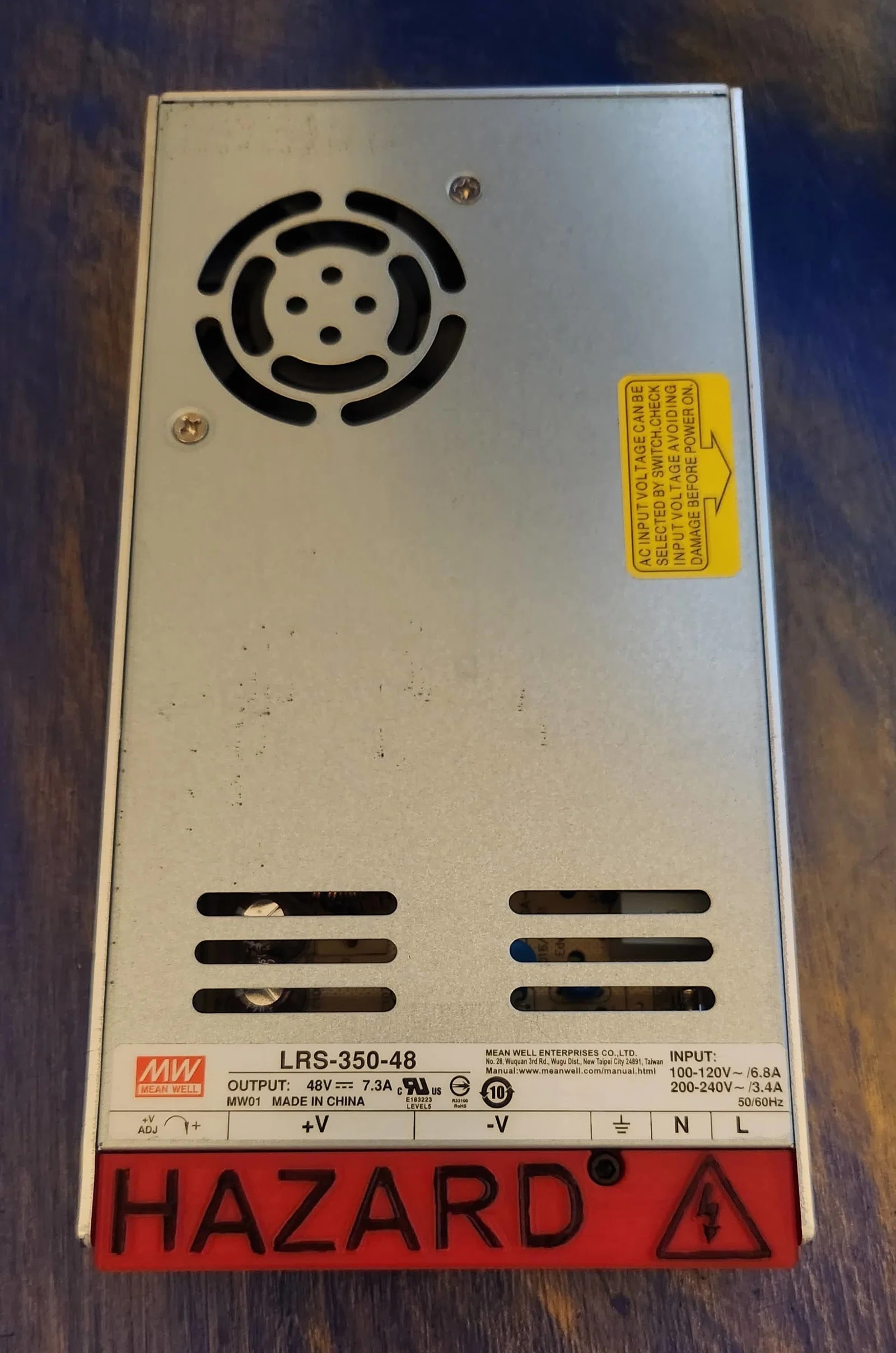

Ốp che terminal cho nguồn Meanwell LRS-350 (Power Supply Guard)
Ốp che terminal tháo lắp được cho nguồn Meanwell LRS-350, gọn hơn và chắc hơn các mẫu guard khác. Lắp bằng M3 threaded insert (Ø4–5, dài 3–4) và vít M3 caphead dài 10–12, trượt vào dưới shroud rồi bắt vít.
Mô tả
Mình làm mẫu này vì không hài lòng với mấy loại guard khác: kích thước quá lớn, cảm giác ọp ẹp, hoặc che chắn terminal không kỹ. Mẫu này cần 1 M3 threaded insert (đường kính 4-5, dài 3-4) và 1 vít M3 caphead (dài 10-12). Khi lắp, trước tiên móc xuống ôm qua phần terminal, sau đó trượt vào dưới cái shroud rồi bắt vít để cố định.
Mình không đính kèm file CAD vì nó rối kinh khủng (nhìn cũng ngại), nhưng nếu bạn có cải tiến nào thì cho mình biết với nha.
