Viền Cạnh Tường cho Honeycomb Storage Wall (Honeycomb Storage Wall Edges)

Đây là thiết kế 3D in được thứ hai mà mình từng làm, nên mong mọi người thông cảm nha. Mình thiết kế bộ này để làm cho Honeycomb Wall có viền gọn gàng, dành cho ai muốn đặt nó sát mép tường hoặc không thích mép thô. Mình chưa in thử mấy món này vì hiện tại còn đang bận in các tấm panel của bức tường.

Mình làm cái này bằng Tinkercad.

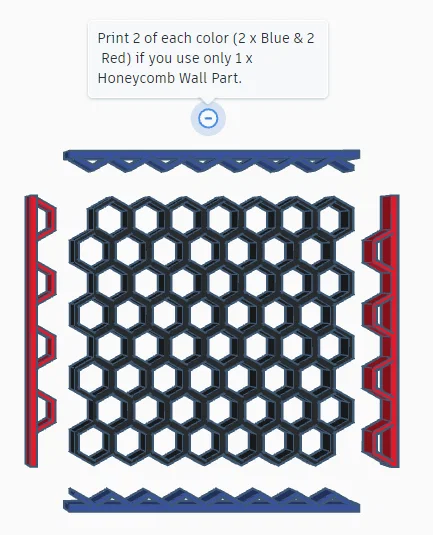

Nếu bạn chỉ dùng 1 panel, bạn có thể tìm file viền trong thư mục “HCW-edges-for-one-panel.zip”. Lưu ý là bạn chỉ cần in 2 cái cho mỗi bên rồi lật/đảo lại để khớp với panel. Dung sai (tolerance) khá sát nên có thể cần chà nhám một chút.

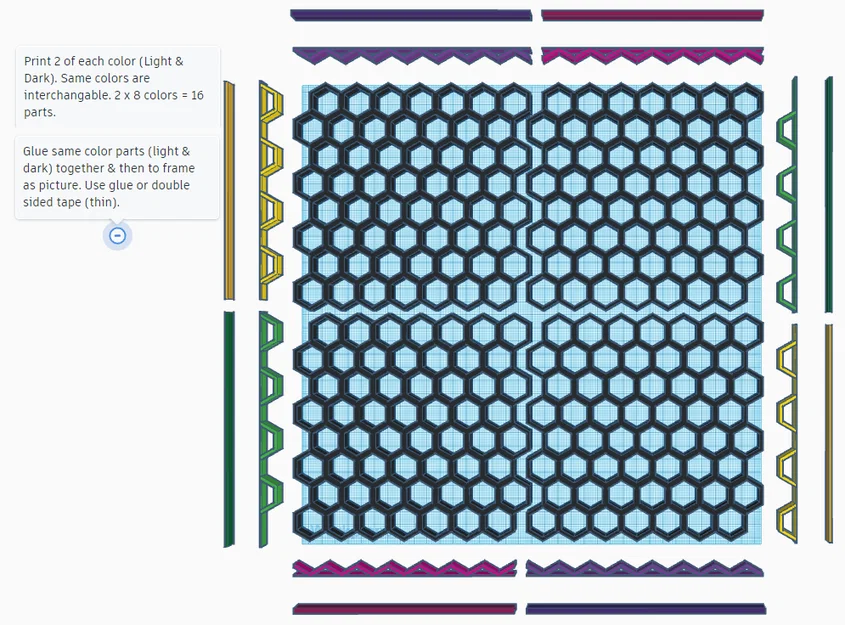

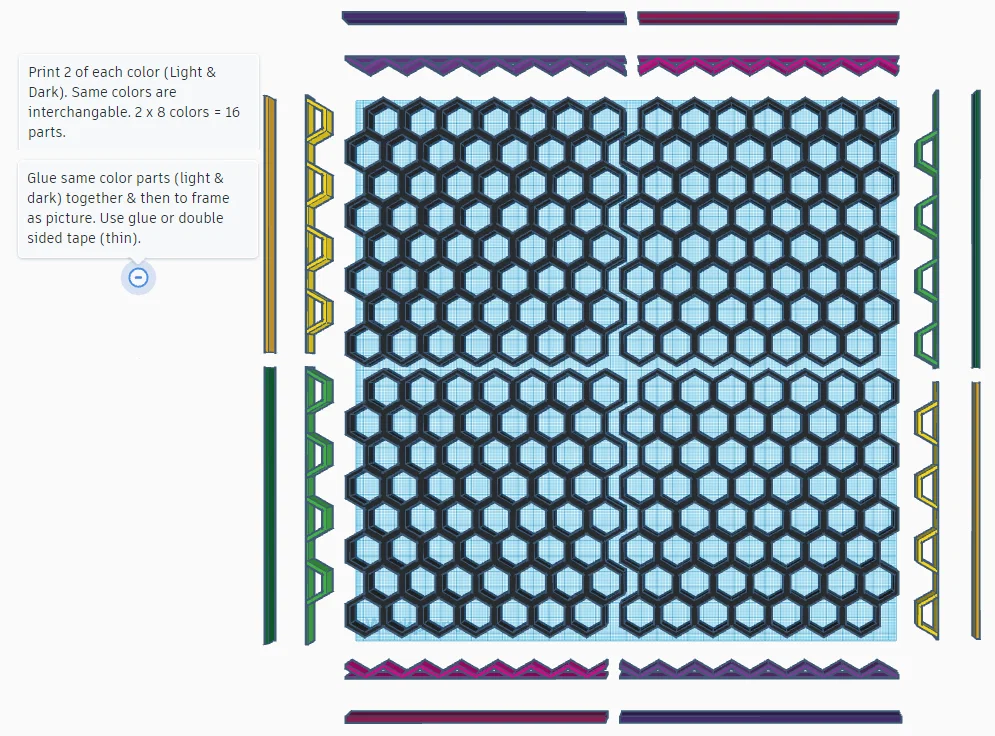

Nếu bạn dùng 4 panel, bạn có thể tìm file viền trong thư mục “HCW-edges-for-four-or-more-panels.zip”. Có 8 màu khác nhau (4 màu sáng và 4 màu tối) và bạn cần in 2 cái cho mỗi màu vì kích thước của chúng khác nhau. Trước tiên, canh tất cả các phần theo các cạnh, rồi dán các thanh thẳng vào các phần gợn sóng đúng màu tương ứng như trong hình. Bạn có thể dùng keo CA hoặc băng keo hai mặt (loại mỏng) để gắn các cạnh với nhau.

Về lý thuyết, mỗi khi bạn thêm 1 panel, bạn phải in thêm các phần màu Hồng ( HCW Part Edge - Outer 2 & HCW Part Edge - Inner 2 ) hoặc màu Vàng ( HCW Part Edge - Outer 4 & HCW Part Edge - Inner 4 ) hoặc cả hai. Mình mới làm tới 4 panel thôi nhưng bạn cứ thoải mái chỉnh (mod) file để hợp nhu cầu của bạn. Mình nghĩ đây là một khởi đầu ổn để ai cũng có thể bắt tay vào dự án Honeycomb Wall cực hay này.

Hy vọng mọi thứ dễ hiểu và bạn có thể tự lắp được.
