Kệ prototyping DIN rail siêu chắc | 4 kích thước

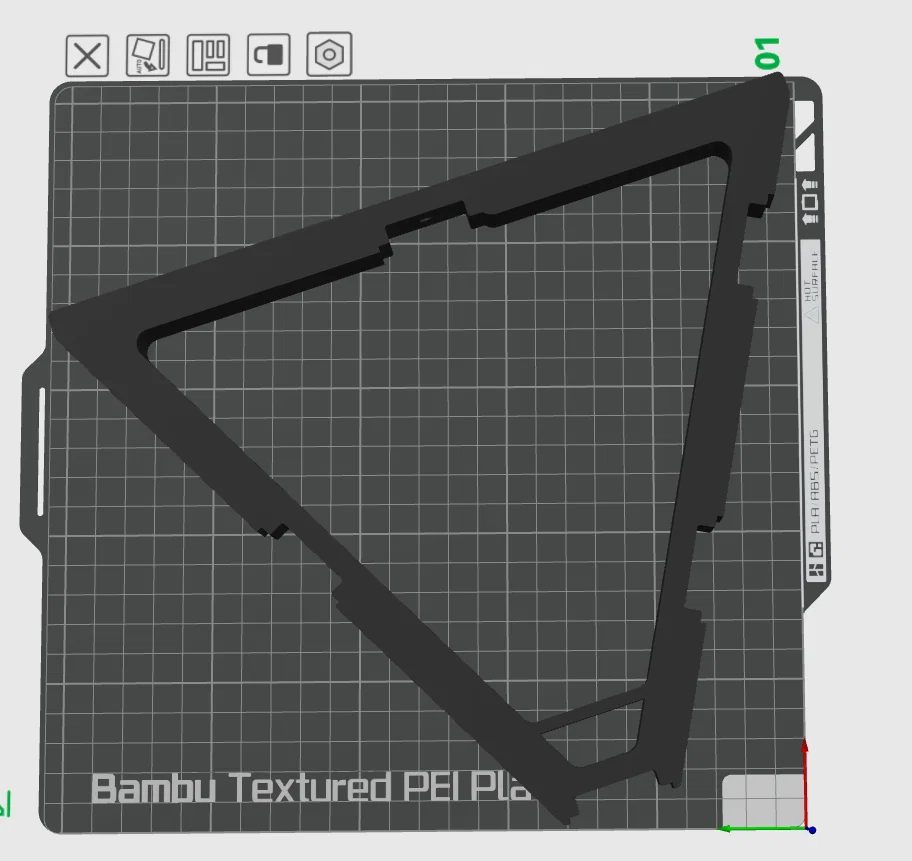

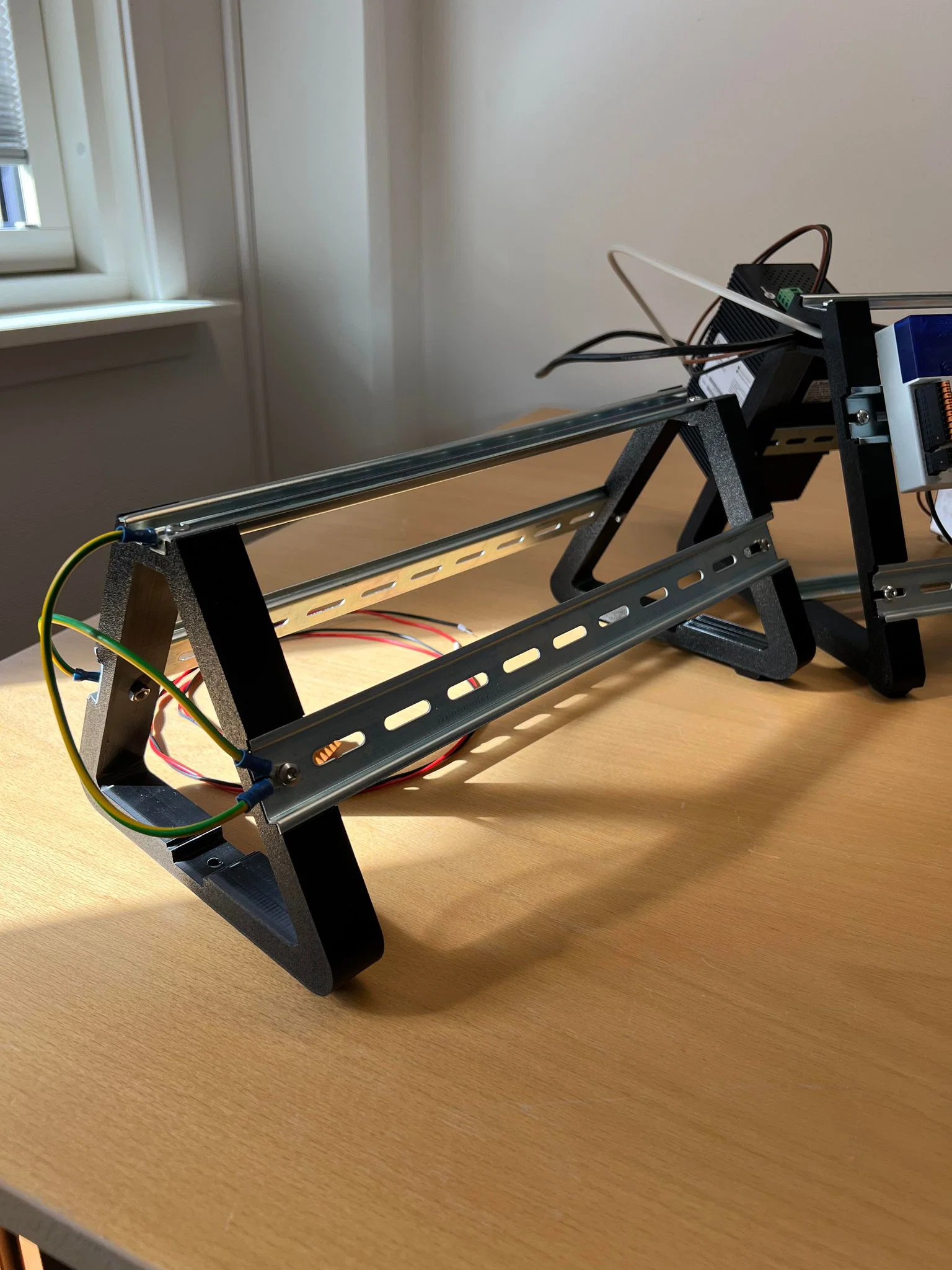

Mình cần một cái giá đỡ trên bàn làm việc nên tự thiết kế cái này. Có 4 kích thước cho dạng desk stand dùng DIN rail. In rất dễ, chỉ cần in 2 phần giống nhau, rồi dùng DIN rail tiêu chuẩn với chiều dài bạn cần để ráp lại toàn bộ. Chi tiết rất cứng cáp, chịu được linh kiện nặng.

Phần cứng cần chuẩn bị:

• Bu-lông M5 (dài 10–15mm là ổn)
• Đai ốc M5 (lỗ có thể tự taro, nhưng dùng thêm để tăng độ chắc)
• DIN rail tiêu chuẩn

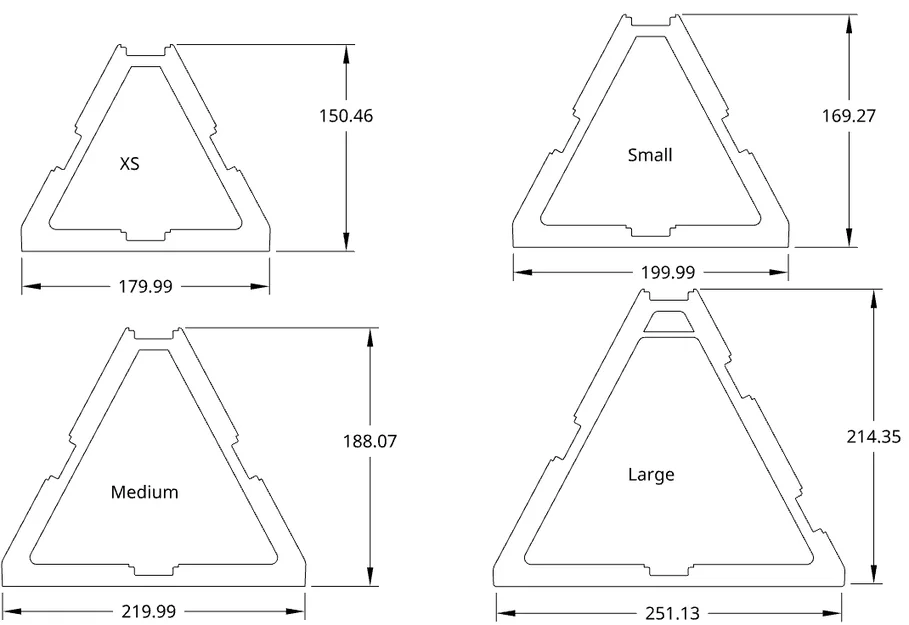

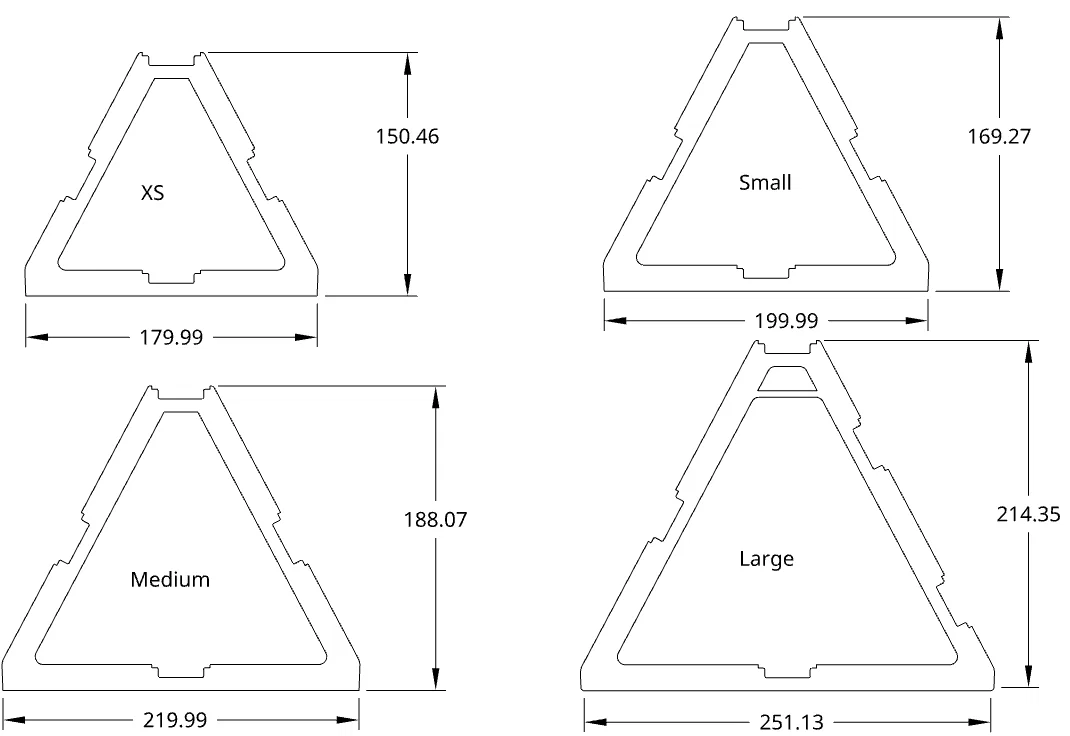

4 phiên bản (Rộng x Cao) xem bản vẽ đính kèm:

1. Xtra Small: Phù hợp cho Prusa Mini hoặc Bambu A1 Mini (180mmx150mm)
2. Small: Phù hợp cho Ender 3 hoặc tương đương (200mmx170mm)
3. Medium: Phù hợp cho Ender 3 hoặc tương đương (220mmx188mm)

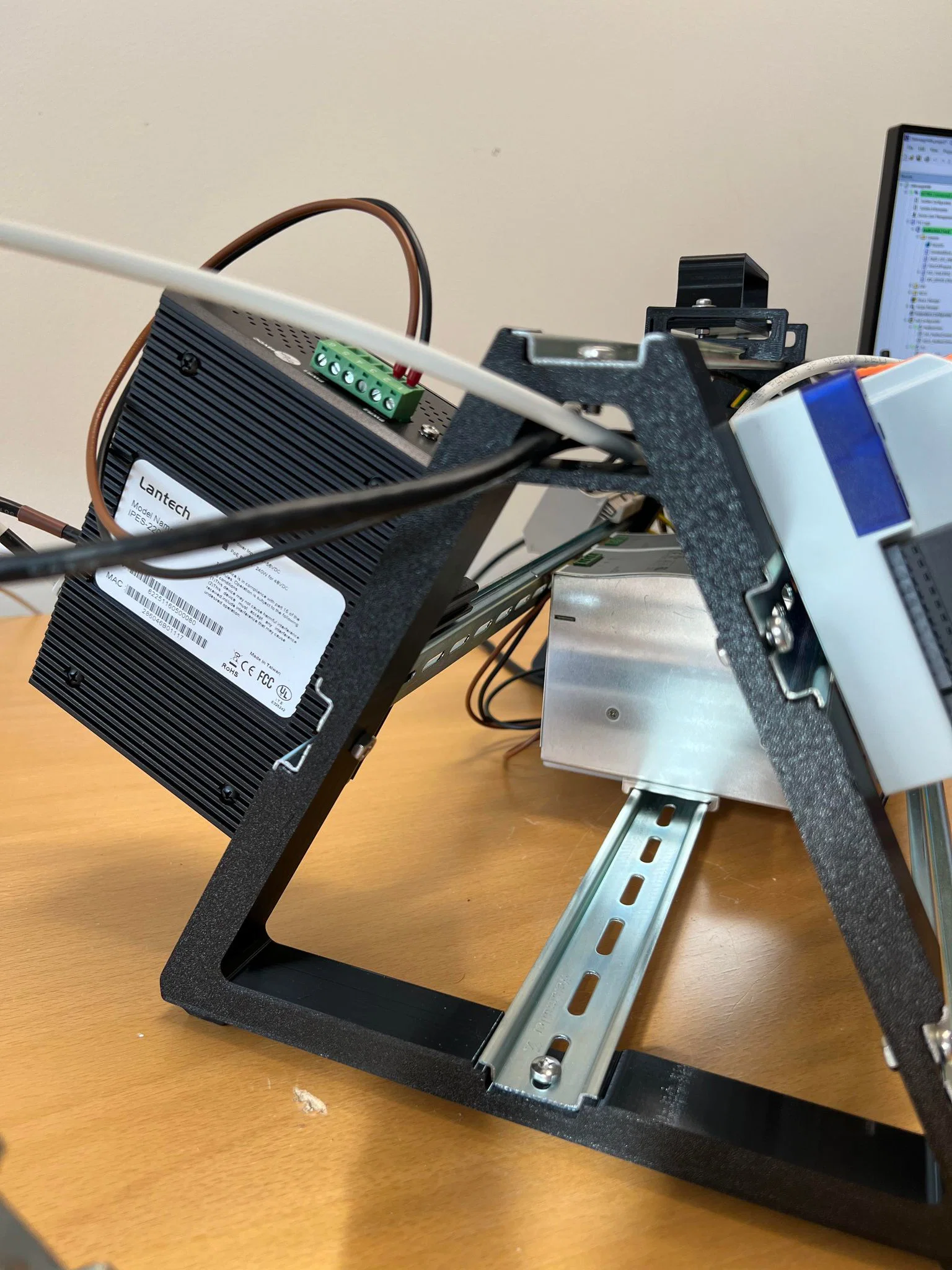

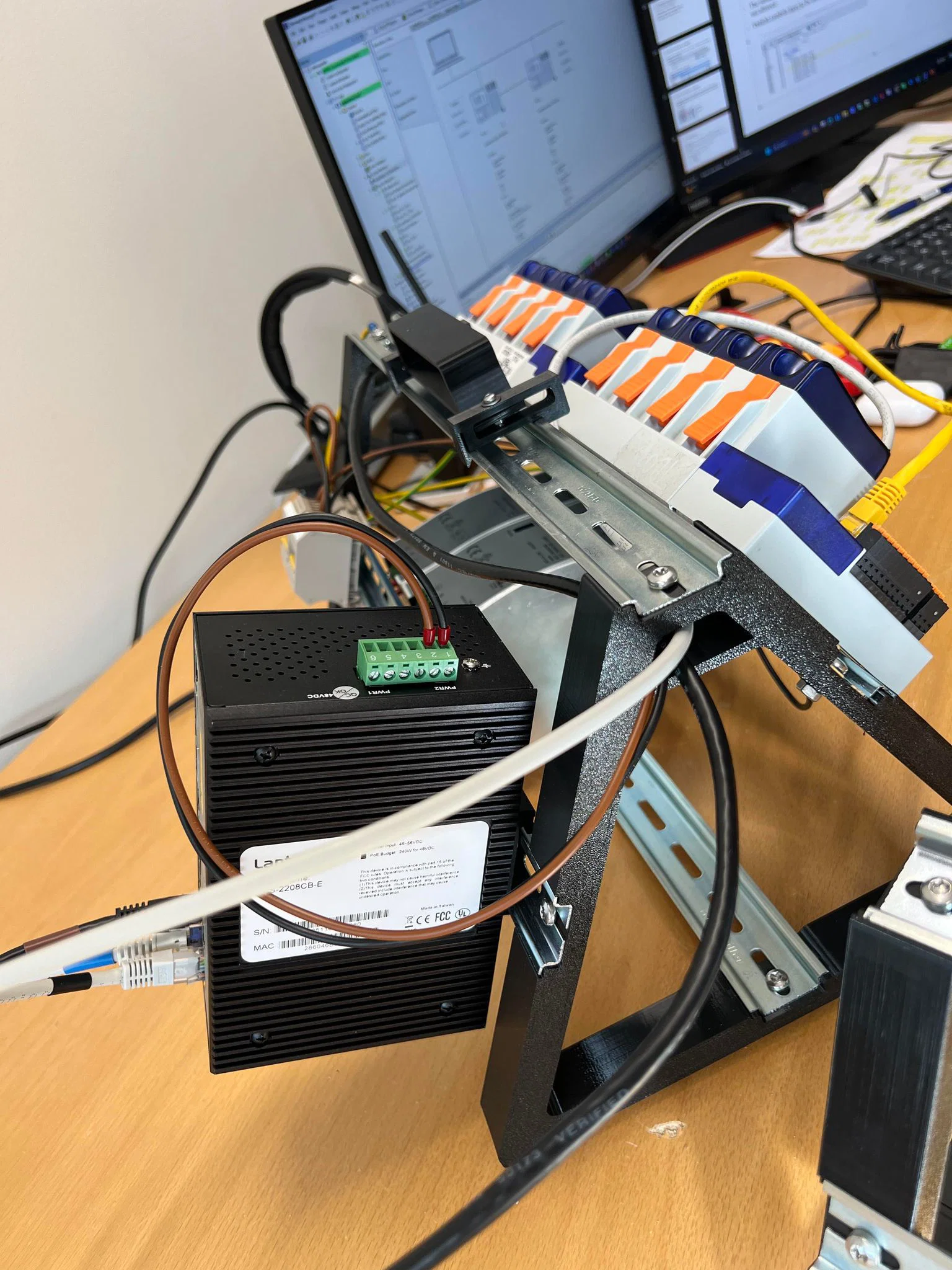

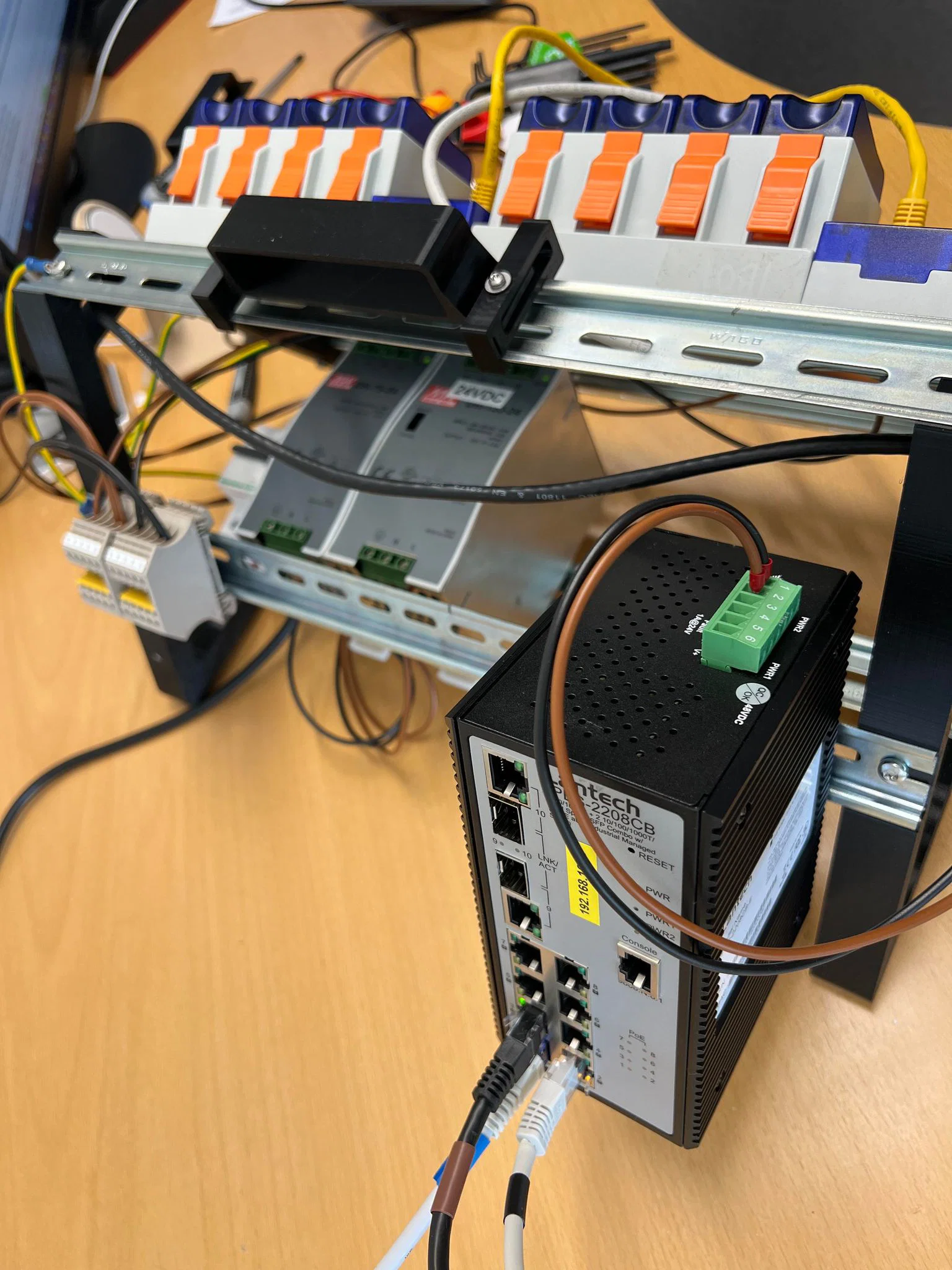

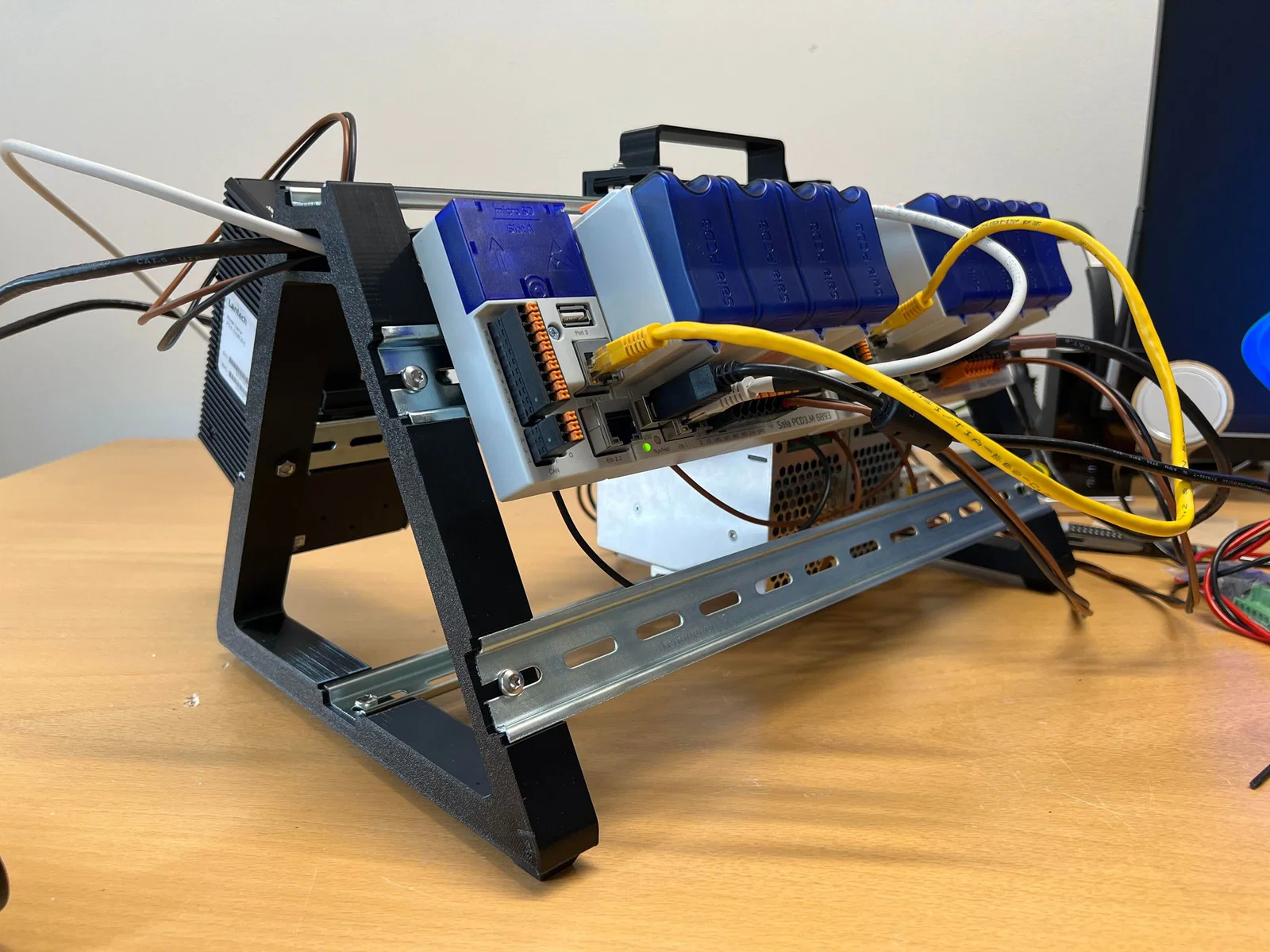

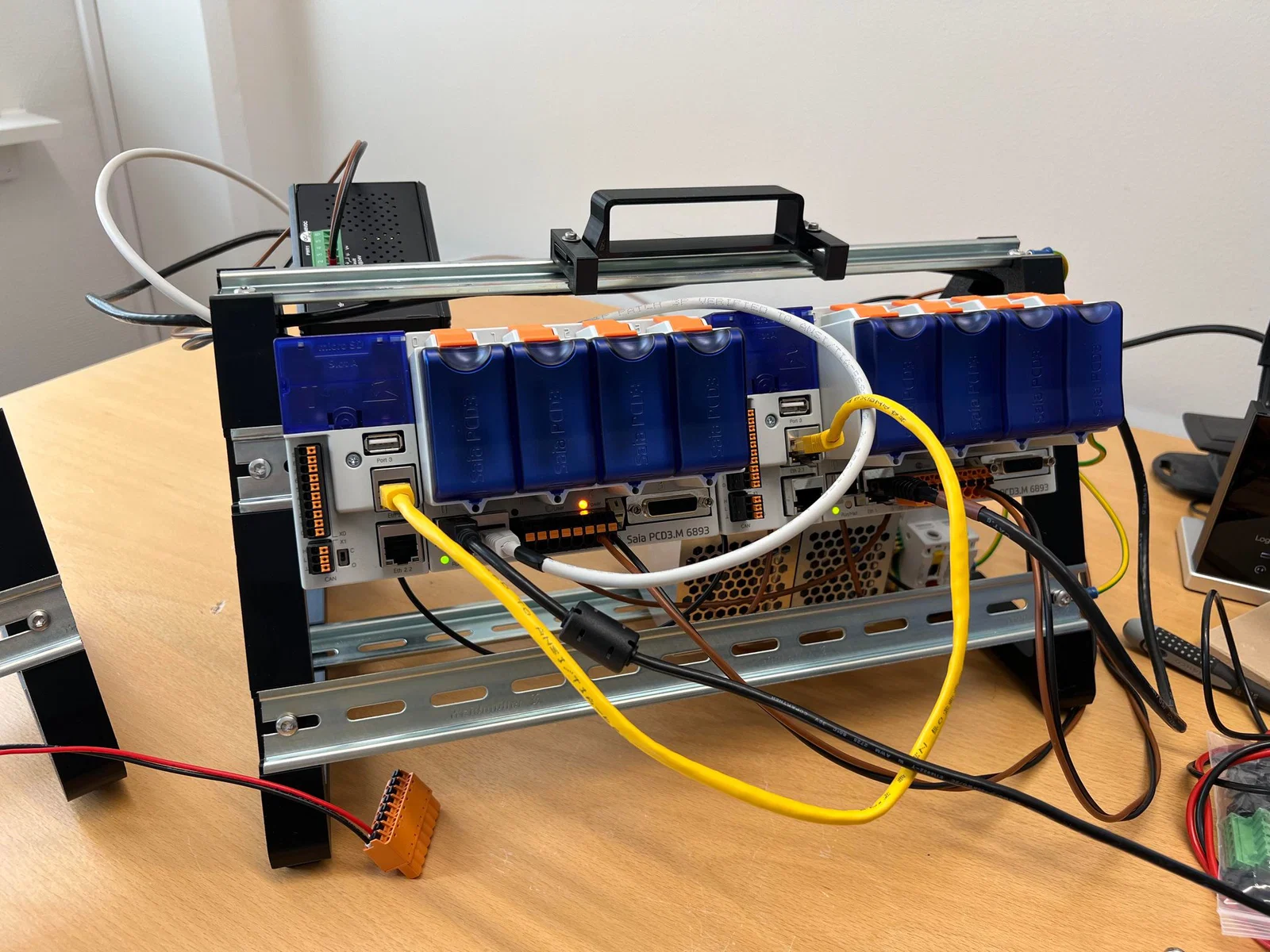

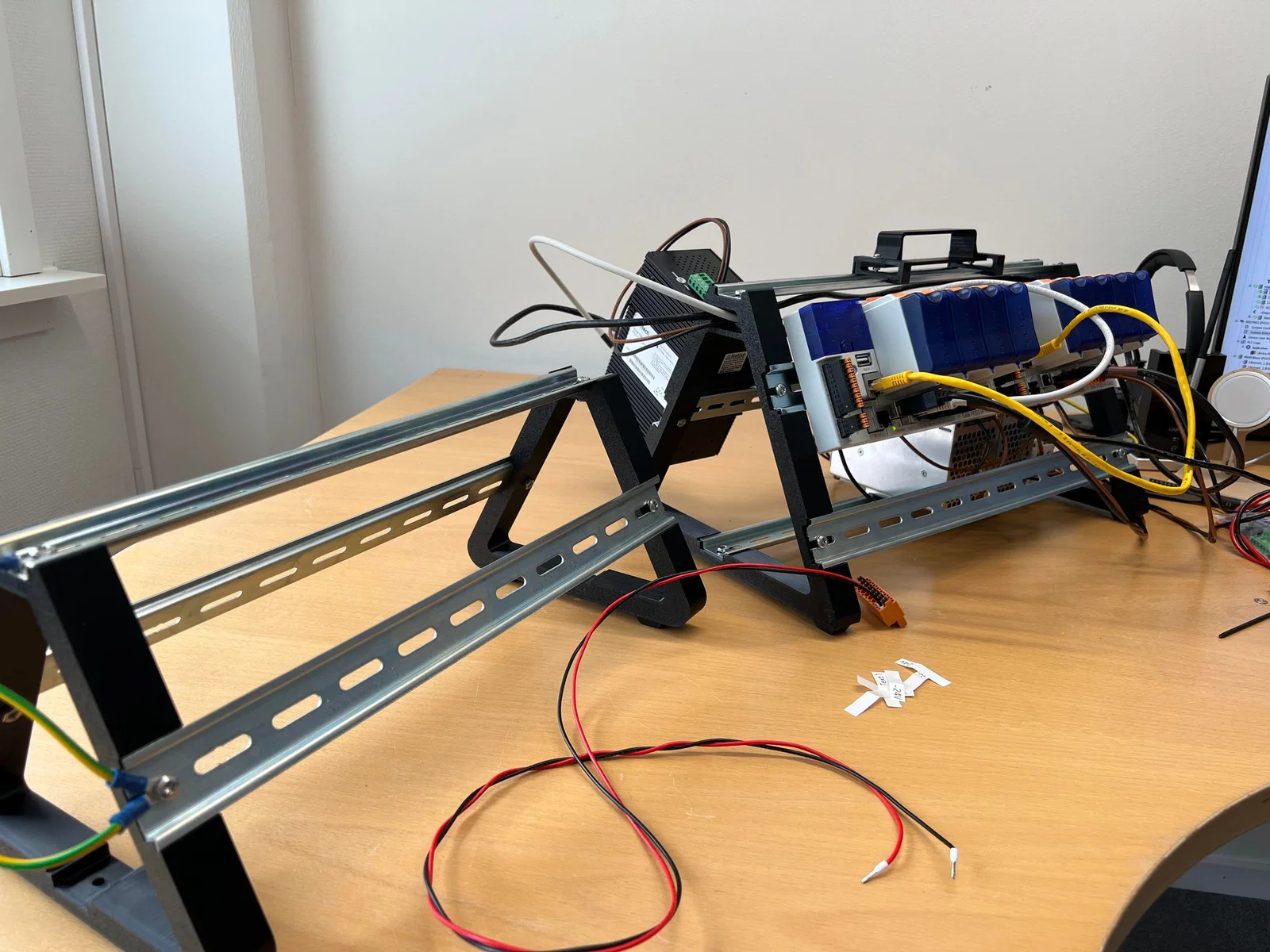

4. Large: Phù hợp cho BambuLab X1, P1, A1 (251mmx215mm). Bản này là cái được in trong hình kèm linh kiện. Ngoài ra có tích hợp sẵn một phần quản lý dây.

Thiết lập in khuyến nghị:

• Infill 20% (nếu bạn gắn linh kiện nặng)
• 4 wall loops
• Layer height dùng 0.20mm, nhưng cao hơn cũng không vấn đề
